触发Switch下挂的设备的UCE，SEL无法拿到下挂设备的BDF

交流互助区
1

问题描述

设备拓扑：

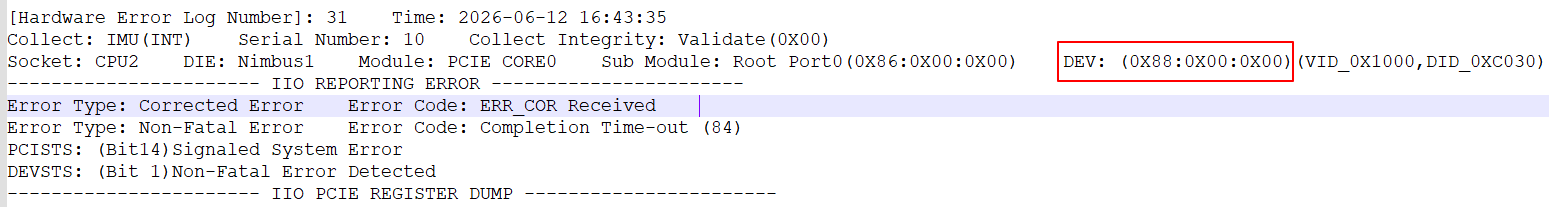

模拟Switch下挂的设备的UCE告警，查询到有上报dev bus的0x88

image1549×207 12 KB

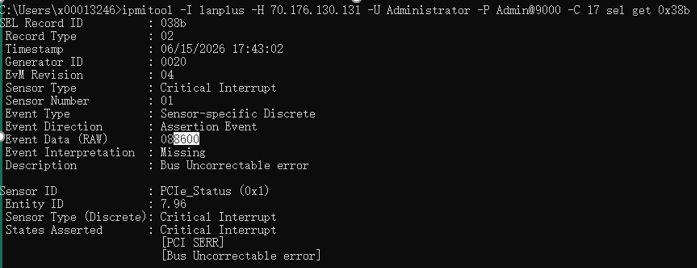

但从SEL查看到上报的是RootPort的BDF，不是设备的BDF

image697×268 45.6 KB

从获取到的属性来看，也是0x86:
bmc.kepler.Systems.FDMDomain.UnknownPCIeRASCollector
BandwidthReduction=0
CorrectableError=0
CorrectableErrorOverfrequency=0
CorrectableErrorStorm=0
DevBus=134
DevDevice=0
需要支持上报设备级BDF号，用于定位Switch下挂的哪个设备告警

2

答案内容由AI生成，仅供参考：
总结：
要实现Switch下挂设备UCE告警中的设备级BDF上报，您需要在SR配置中确保下挂设备被正确识别并创建独立的PCIeDevice对象，然后在事件定义中引用该对象的设备BDF属性（DevBus、DevDevice、DevFunction），并检查FDM和RAS收集器的处理逻辑是否将正确的设备BDF传递给告警接口。具体配置可参考pcie_device组件的拓扑建立和事件注册流程（如 [2] 中的 register_rpc 及事件模板），必要时需要为Switch下挂的每个设备单独定义事件对象。

点击此处查看详细分析解答

根据提供的上下文，您所描述的问题（触发Switch下挂设备的UCE，但SEL上报的是RootPort的BDF而非设备自身的BDF）的核心原因在于：当前事件配置中关联的PCIeDevice对象是根端口（Root Port）或桥设备（即Switch对应的根BDF），而非下挂的具体设备对象。

在上下文中，与PCIe设备BDF相关的属性有明确区分：

  • RootBDF（桥BDF）：对应PCIeDevice资源树对象的 Bus、Device、Function 属性，表示PCIe桥或根端口的总线地址。
  • 设备BDF（DevBDF）：对应PCIeDevice资源树对象的 DevBus、DevDevice、DevFunction 属性，表示设备自身的总线地址。

从文档 [3] 和知识图谱（PCIeDevice_1）可知，PCIeDevice对象同时承载这两组BDF信息。但您观察到的 UnknownPCIeRASCollector 属性中仅出现了 DevBus=134，而SEL告警却显示为RootPort的BDF，说明该RAS收集器或事件触发逻辑可能只提取了根BDF，或未正确关联下挂设备对应的PCIeDevice对象。

要支持上报设备级BDF，根据上下文中的机制，需要确保：

  1. 为每个下挂设备创建独立的PCIeDevice对象
    在PCIe设备自动发现过程中，pcie_device组件会依据BIOS上报的BDF（或通过PMU查询的四元组）为每个物理设备创建对应的PCIeDevice对象（如文档“PCIe设备零配置纳管”所述）。这些对象会包含该设备自身的 DevBus/DevDevice/DevFunction 属性（参考 [3] 中HuangDing对BDF与RootBDF的说明）。
    若Switch下挂设备未被正确发现，则无法在事件中引用其设备BDF。此时需要检查：

    • 带内BIOS是否已成功上报该设备的BDF（步骤 [2] 中的“查看BDF上报情况”）。
    • 丝印和PSR配置中的端口映射是否正确，以确保pcie_device能创建对应的PCIeDevice。

  2. 修改事件（Event_PCIeCardUCE）的Reading关联
    在事件配置中（参考 [2] 中的示例），Event_PCIeCardUCE 的 Reading 字段原本指向 PCIeDevice_1.UCEByBIOS 或 PCIeDevice_1.UncorrectableError。如果该对象是根端口对象，则需要改为指向目标下挂设备对象的 UCEByBIOS（或 UncorrectableError），并确保事件的 Condition、OperatorID 等设置与FDM输出的设备级UCE状态匹配。
    同时，设备对象的 UCEByBIOS 属性由FDM通过 ImplPCIEDevicesPCIEDevicesSetUCEByBIOS 方法设置（见 [2] 中 register_rpc 代码），该方法会调用 device_service:method_set_uce_by_bios。需要确认该方法在传递参数时是否包含了正确的设备BDF，从而使得后续的SEL能够提取设备级BDF。

  3. 检查UnknownPCIeRASCollector的采集逻辑
    从上下文看，UnknownPCIeRASCollector 可能是一个用于收集未知或聚合PCIe错误的组件。当前它记录的是 DevBus=134（设备BDF）而非根BDF，但SEL仍然显示根BDF，这可能是因为告警生成时（如通过FDM或设备事件）仍使用了根端口的定位信息。需要确保在告警上报时，优先使用设备对象的 DevBus、DevDevice、DevFunction 作为SEL的BDF字段。

总结：
要实现Switch下挂设备UCE告警中的设备级BDF上报，您需要在SR配置中确保下挂设备被正确识别并创建独立的PCIeDevice对象，然后在事件定义中引用该对象的设备BDF属性（DevBus、DevDevice、DevFunction），并检查FDM和RAS收集器的处理逻辑是否将正确的设备BDF传递给告警接口。具体配置可参考pcie_device组件的拓扑建立和事件注册流程（如 [2] 中的 register_rpc 及事件模板），必要时需要为Switch下挂的每个设备单独定义事件对象。

3

当前社区对Switch下的功能没有原生支持，但是可以从如下方面入手适配：

  1. pcie_device会在bios启动阶段收到带内上报的全量拓扑，见SetFDMInfoMultiSystemPCIeAddrInfo这条ipmi指令，可以根据收到的拓扑判断带内pcie树关系

  2. 26.03后的sdk，支持先使用bdf向pcie_device组件触发告警（而不是rootBDF）。

  3. 具体运作和上报方式见
    支持BOX PCIe故障诊断功能.md
    获取pcie_addr_info的能力迁移到pcie_device组件.md
    支持不加载pcie switch下的设备.md
    三篇详设，均在pcie_device仓库的docs仓下
