设备树版本模组插上sp681升riser mcu必现失败

交流互助区
1

问题描述

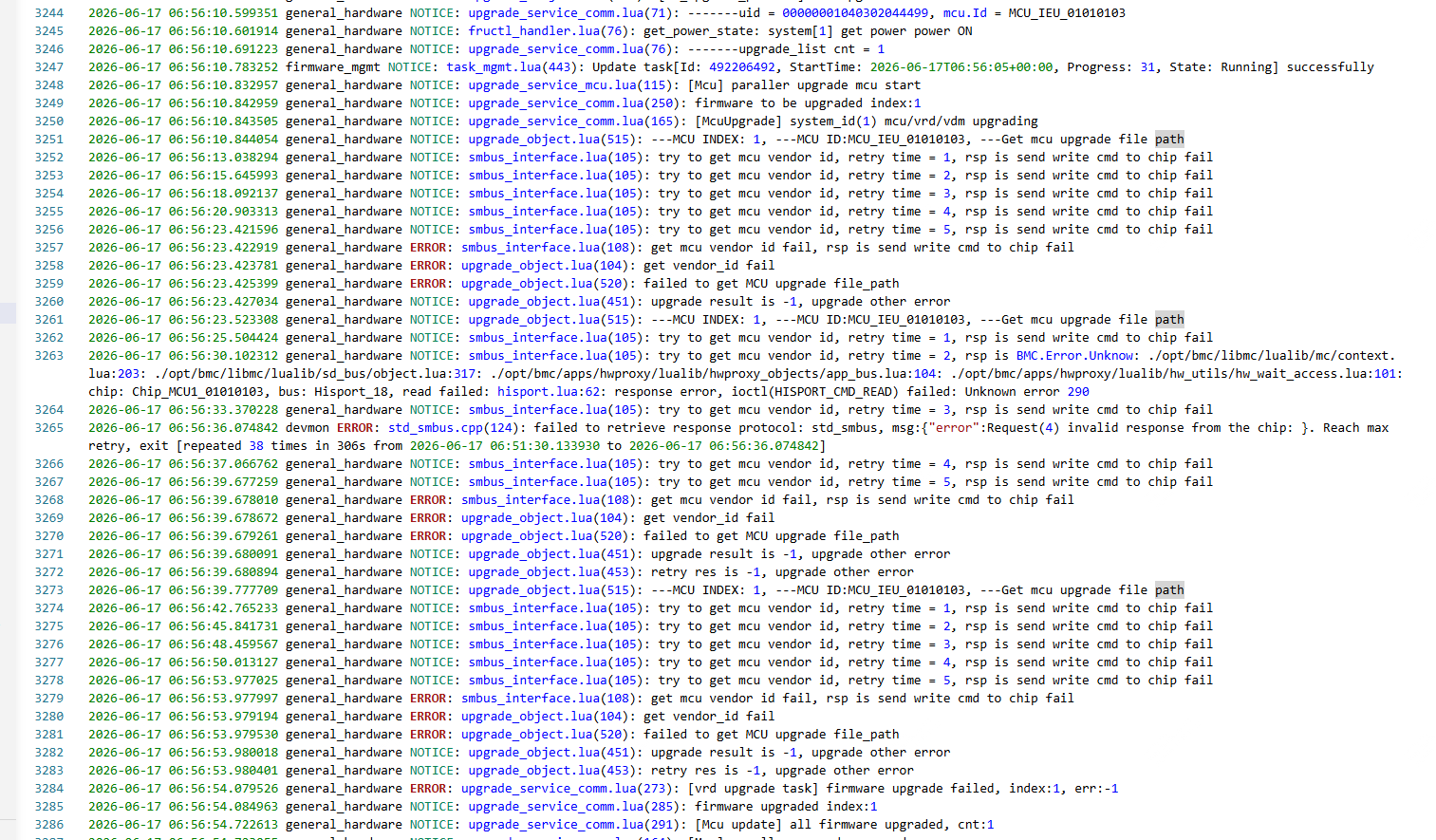

企业微信截图_17816807943041
企业微信截图_178168079430411513×885 158 KB

如图，必现失败，非设备树版本或者其他网卡不会有这个问题

环境信息

  • 软件版本：430

  • ]

2

答案内容由AI生成，仅供参考：

总结与建议

综合以上分析，“设备树版本模组插上SP681升Riser MCU必现失败”最可能的原因是特定于设备树加载方式的CSR配置缺失或代码逻辑缺陷，导致在SP681网卡存在时，Riser MCU的升级流程（特别是关键的写入延时控制）未能正确执行。

建议的排查方向：

  1. 检查SP681网卡和Riser卡的设备树CSR文件，确认其中是否包含了所有与Riser MCU升级相关的必要配置项（如延时参数、版本校验逻辑等），并与非设备树版本的成功案例进行对比。
  2. 重点检查升级日志，查找与“write delay”， “i2c write fail”， “response error” 或 “MCU upgrade failed” 相关的错误信息，以确认是否因写入超时或I2C通信失败导致。
  3. 复现问题并收集详细的设备树加载日志，检查Network_Adapter和RiserCard对象在升级流程开始前是否都已正确创建并完成了状态同步。
点击此处查看详细分析解答

好的，根据您提供的上下文信息，我将对“设备树版本模组插上SP681升Riser MCU必现失败”的问题进行分析。

问题分析

根据知识库信息，针对“设备树版本模组插上SP681升Riser MCU必现失败”这一现象，可以从以下几个角度进行分析：

  1. CSR配置差异可能导致兼容性问题

    • 重要提示：知识库中提到，“【问题单】缺少必要的CSR配置，会影响正常的功能”。在设备树加载方式下，设备的CSR（Component Self-Description）文件是系统识别和配置组件的关键。
    • 可能原因：如果Riser卡或SP681网卡的设备树CSR文件中，缺少与Riser MCU版本管理或升级相关的必要配置项，可能导致升级流程无法正常执行而失败。这可能解释了为何“非设备树版本或者其他网卡不会有这个问题”，因为非设备树版本可能使用了一套不同的、更完备的升级逻辑或配置。

  2. MCU升级过程中的时序/延时问题

    • 重要提示：知识库文档明确指出，写入Riser MCU时需要进行延时，以防止出现升级错误帧失败的问题。

      • “Riser Mcu需要在内核驱动写数据后进行延时，以防止出现升级错误帧失败问题，单位ms”

      • “RiserCard_1 MCUVersion is used in conditional logic for write delay configuration。”

    • 可能原因：在设备树模组下，系统可能因为某种原因（例如加载设备的顺序不同、资源竞争等）未能正确设置或应用这个必要的写入延迟。SP681网卡的插入可能改变了I2C总线或系统资源的时序，导致BMC在升级MCU时尝试写入数据的时机不正确，触发了升级失败。而其他非设备树版本或网卡可能因为硬件特性或软件逻辑的不同，没有触发这个时序问题。

  3. 设备树加载方式的组件同步问题

    • 重要提示：知识库中的案例提到，在设备树加载方式下，Network_Adapter组件启动后未能同步component_type，导致匹配失败。

      • “属于代码问题，Network_Adapter组件起来的时候没有同步网卡component_type，导致和PCIeSlot对象匹配失败（is_matched_slot函数），这个问题解决后才可以进行热插拔操作。”

    • 可能原因：虽然该问题案例是关于网卡状态显示，但暴露了设备树加载方式在组件同步方面可能存在的普遍性编码问题。在升级Riser MCU的流程中，可能存在类似的component_type或对象关系未能及时同步的情况，尤其是在插拔网卡（如SP681）之后，导致系统无法正确识别需升级的对象或执行错误的升级逻辑。

  4. IMU或PCIe信息获取失败

    • 重要提示：知识库描述了PCIe设备加载流程，其中IMU（In-Memory Update）负责读取设备的四元组（VID/DID等）以进行匹配。

      • “IMU读取四元组失败会导致无法设置Connector的Id和AuxId属性”

    • 可能原因：升级MCU可能依赖于成功识别Riser卡上的PCIe设备（如SP681网卡）。如果设备树加载流程中，IMU与SP681网卡通信异常，导致无法正确获取设备信息，可能会阻塞或中断后续的Riser MCU升级流程，最终导致升级失败。

总结与建议

综合以上分析，“设备树版本模组插上SP681升Riser MCU必现失败”最可能的原因是特定于设备树加载方式的CSR配置缺失或代码逻辑缺陷，导致在SP681网卡存在时，Riser MCU的升级流程（特别是关键的写入延时控制）未能正确执行。

建议的排查方向：

  1. 检查SP681网卡和Riser卡的设备树CSR文件，确认其中是否包含了所有与Riser MCU升级相关的必要配置项（如延时参数、版本校验逻辑等），并与非设备树版本的成功案例进行对比。
  2. 重点检查升级日志，查找与“write delay”， “i2c write fail”， “response error” 或 “MCU upgrade failed” 相关的错误信息，以确认是否因写入超时或I2C通信失败导致。
  3. 复现问题并收集详细的设备树加载日志，检查Network_Adapter和RiserCard对象在升级流程开始前是否都已正确创建并完成了状态同步。
3

send write cmd to chip fail这行失败打印，失败原因在于通过smbus调用chip的chip_blkwrite接口时命令发送失败了。由于是设备树版本必现失败，怀疑是CSR配置的对象有误。可以检查下general_hardware仓的smbus_interface.lua文件，找到smbus_interface:blkread这个函数，然后在失败返回的地方加日志，或者把debug日志打开，确认下框架接口具体返回的报错是什么
