BMC加载riser Eeproom失败问题分析思路求助

zhaokai0478 · 2026 年6 月 9 日 12:04

问题描述

我们编译950CPU环境的BMC包后，发现BMC获取switch板MCU版本和CPLD版本失败

环境信息

操作系统：openEuler
软件版本：openUBMC 2026 330分支
硬件配置：1712 BMC

期望结果

问题排查方案与思路有哪些？

实际结果

web上查看IEU组件，看到Swith板MCU和CPLD版本获取不到

尝试过的解决方案

我们让硬件测量了Eeproom信号，发现有相关信号，另外我们在BMC后台通过I2C工具能访问Eeproom相关数据和扫描到相关设备地址

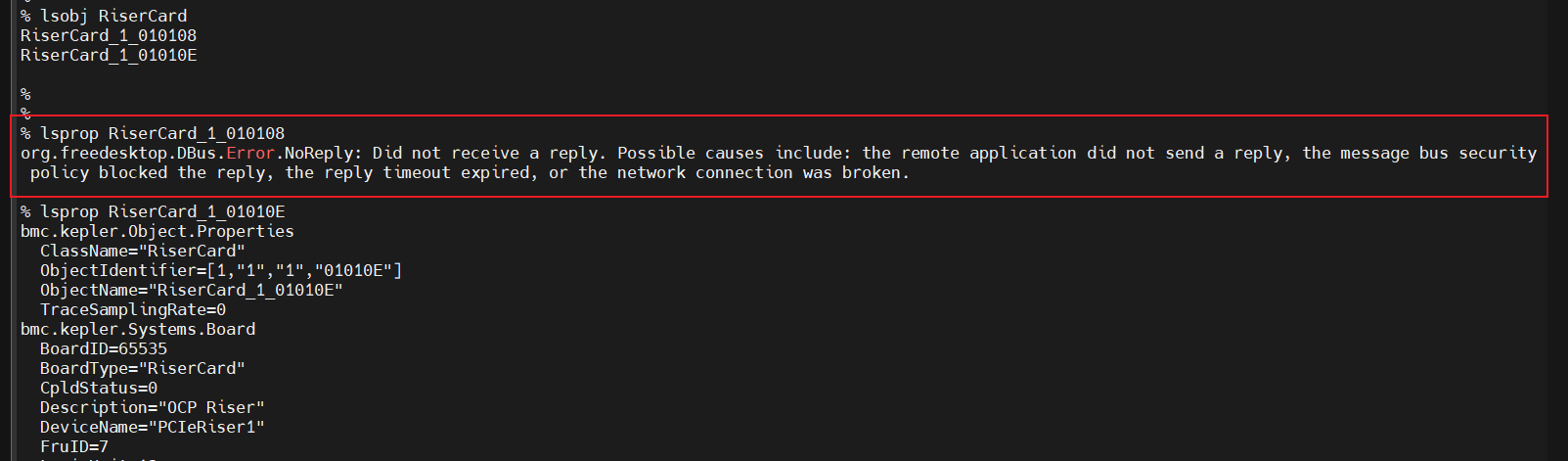

另外我们查看日志和riser对象没有正常加载

ubmc_assistant · 2026 年6 月 9 日 12:07

答案内容由AI生成，仅供参考：

总结

您当前的问题最可能指向 I2C通道状态异常 或 CSR对象配置缺失。建议按照上述排查步骤，重点检查通道状态和CSR文件完整性。若硬件I2C通路和Eeprom数据本身正常，则问题大概率属于软件层面的时序或配置问题。可参考社区讨论帖（如Topic 4695和4863）中提供的详细分析。

如需要更具体的命令或配置文件检查示例，请提供相关日志片段，以便进一步定位。

点击此处查看详细分析解答

根据您提供的上下文信息，针对BMC加载Riser Eeprom失败、无法获取Switch板MCU/CPLD版本的问题，以下是基于知识库内容的排查思路与建议。

问题根因分析

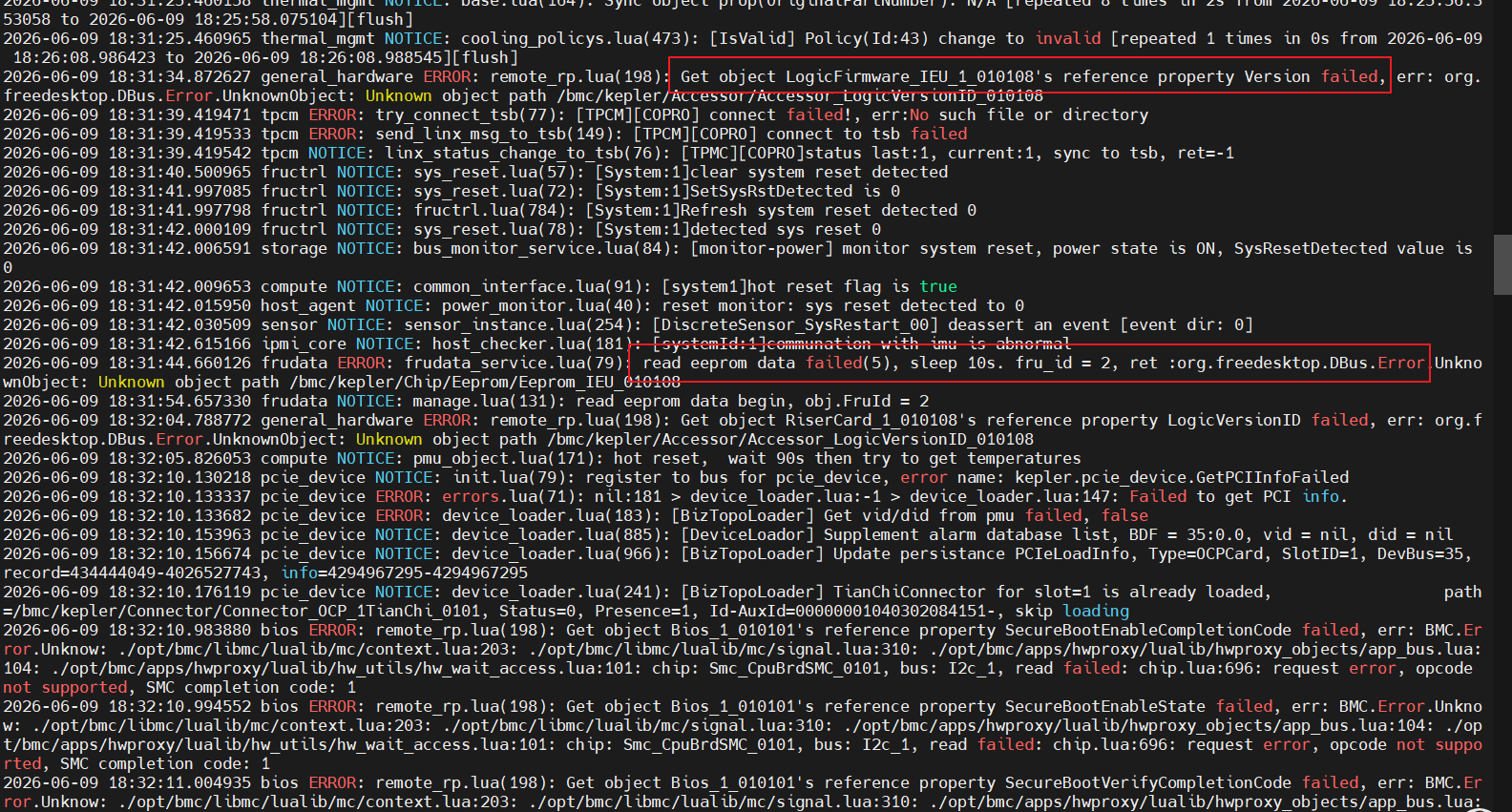

从您描述的现象（硬件I2C通路正常、BMC后台可通过I2C工具访问Eeprom，但资源树中Riser对象未正常加载）来看，问题很可能与 Hisport总线上Eeprom对象生成失败 有关。在上下文中有多个类似案例，典型的错误日志如下：

hwdiscovery ERROR: hwcomponent.lua(185): position: 01010109, get component sr failed, error: read eeprom header failed, err: Device access failed, Unknown object path /bmc/kepler/Chip/Eeprom/Eeprom_3_9_010101

这明确指向 Eeprom读取头部失败，导致Riser卡无法加载CSR数据，进而无法获取MCU/CPLD版本信息。

已知原因（来自社区经验）

I2C通道状态不正确
在较新的openUBMC版本中，I2C通道默认由MCU管理，BMC访问Eeprom前需要将通道切换到BMC侧。如果通道状态未正确切换（例如从旧版本升级后或AC重启时序问题），会导致访问失败。
- 社区案例中分析：老版本通道常驻BMC侧（1），新版本启动后MCU将通道切到MCU侧（0），BMC访问EEP前若未执行切通道操作，则失败。
- 临时措施：升级后人工断电再进行AC重启，可使通道状态恢复正常。
CSR配置或对象依赖缺失
- 如果IEU组件的CSR文件中未正确定义对应的Smc对象（如Smc_ExpBoardSMC），或Eeprom对象属性配置错误，会导致BMC无法正确加载Riser卡对象。
- 例如在“读取fru显示Device not present”案例中，因CSR文件缺少SMC命令字对象，导致FRU信息读取失败。
- 需要检查CSR文件中是否配置了正确的RiserCard对象、Eeprom对象及关联的MCU/CPLD升级对象。
硬件链路时序问题
- BMC启动速度快于NPU/OS加载，若在NPU MCU未完全初始化前访问Eeprom，可能返回失败。
- 可尝试在Chip对象中增加DrvWriteDelay属性，延长写操作等待时间。

排查步骤建议

步骤	操作	预期
1	查看app.log，确认具体错误内容（如`read eeprom header failed`、`Device access failed`）	定位错误类型
2	检查资源树中Hisport总线下的Eeprom对象是否存在（例如`Eeprom_3_9_010101`）	确认对象是否生成
3	使用`mdbctl`命令检查I2C通道状态，判断当前通道是否在BMC侧	命令参考：`mdbctl call Chip_MCU1_01010103 bmc.kepler.Chip.BlockIO ComboWriteRead ...`（详见上下文文档块）
4	若通道在MCU侧，尝试手动切换至BMC侧后重新加载	设置命令：`mdbctl call ... 0x01 0x4b 0x21 40`
5	对比正常和异常的Eeprom数据，确认是否因错误写入CSR导致Eeprom头部损坏	使用I2C工具dump完整数据
6	检查CSR文件中是否包含正确的`Smc_ExpBoardSMC`对象定义，以及RiserCard对象属性	参考“IEU CSR配置指导书”
7	检查CPLD版本是否过低或不兼容，可能影响链路选通	可通过`dmesg`查看CPLD扫链日志
8	确认BMC与MCU之间的心跳通信是否正常，MCU是否正常运行	查看MCU自检告警日志

已知解决方案（来自社区）

临时规避：升级完成后，对整机执行一次完整的下电（AC断电）再上电，可强制重置通道状态。
永久修复：确保在BMC启动流程中正确实现通道切换逻辑（适用于新版本方案）。
配置补充：在CSR文件中补充缺失的SMC对象定义，或调整Eeprom对象的访问参数。

总结
