AC 测试，出现 Disk_BP_Temp 传感器不显示读值的问题

[yjshen (长江计算_申永军)]

// 此模板仅供参考，如果不适用可以修改

问题描述

AC 测试，出现 Disk_BP_Temp 传感器不显示读值的问题

环境信息

• 操作系统：不涉及

• 软件版本：OpenUBMC2606

• 硬件配置：不涉及

重现步骤

1. AC测试，获取Disk_BP_Temp传感器温度

2. 温度获取显示No Reading，

期望结果

AC测试不影响Disk_BP_Temp传感器温度获取

实际结果

AC测试不影响Disk_BP_Temp传感器温度获取失败

尝试过的解决方案

分析结论

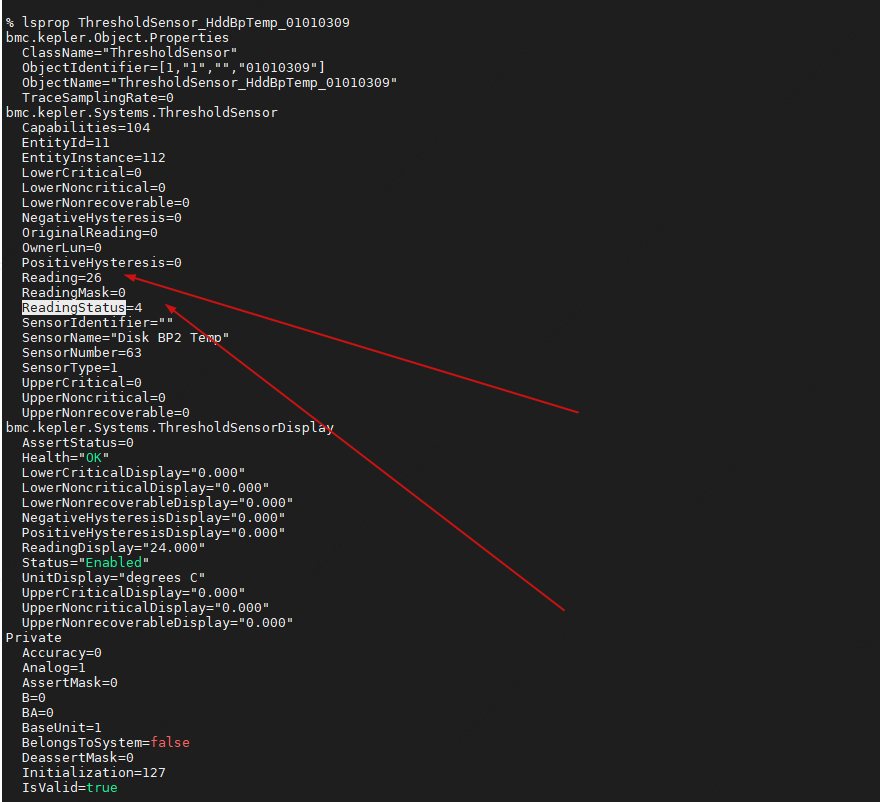

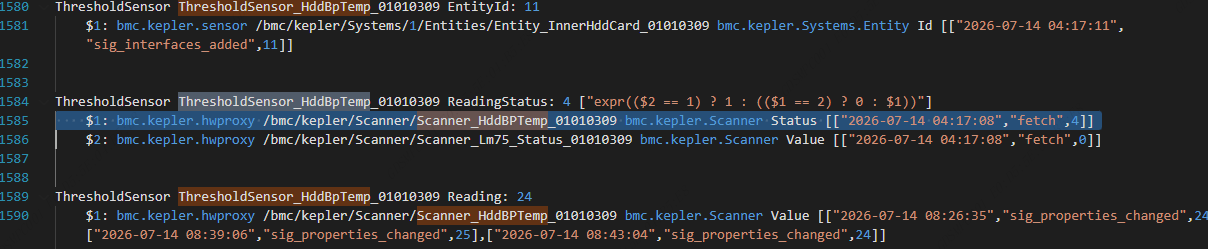

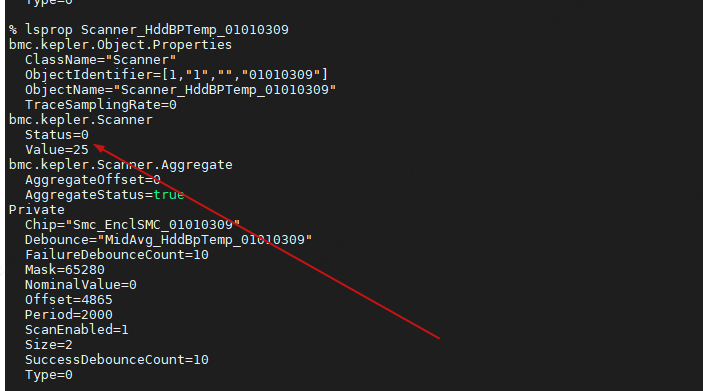

目前通过对问题机器的后台数据的抓取的数据，Readingstatus =4 （未开始扫描），通过日志截图，确实有Readingstatus 值更新为4，但是后续，Scanner_HDDBPTemp的status 更新为0后传感器的Readingstatus并没有跟着更改。

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结

您遇到的 Disk_BP_Temp 传感器不显示读值问题，核心原因很可能源于 AC 操作导致的 BMC 初始化时序 + Entity 电源状态变化 + 传感器状态同步延迟 三者的共同作用。Context 中多个 AC 相关温度传感器异常案例（CPU、Memory、BCU1、NPU）均呈现类似的特征——传感器本身硬件正常，但软件层面的状态机未能及时恢复到正常扫描状态。通过检查配置、调整时序、加固状态同步机制，应能解决该问题。

如果需要进一步分析，请提供上述日志（snapshot.csv、hw_stream.log、传感器属性快照）以便获得更精确的结论。

点击此处查看详细分析解答

问题分析：AC 测试导致 Disk_BP_Temp 传感器读值不显示

根据您描述的现象（ReadingStatus = 4，且后续 Scanner_HDDBPTemp 的 Status 更新为 0 后传感器的 ReadingStatus 未同步更新），结合提供的 Context 信息，可以从以下几个维度进行分析。

相关基础定义

• Scanner 状态定义（来源：SEU CSR配置指导书 及 传感器管理常见问题指南）：
  • 0：正常获取值
  • 1：获取值失败
  • 2：获取值预失败，正在防抖
  • 3：无效状态，未使能
  • 4：初始未扫描状态（SCAN_NOT_SCANNED）
• 传感器读值状态 (ReadingStatus) 定义（来源：传感器管理常见问题指南）：
  • 与 Scanner 的状态取值一一对应：0 正常、1 失败、2 预失败、3 不可访问、4 初始未扫描。
  • 状态转换条件明确：例如从 4 初始未扫描 → 0 通常需要一个完整的扫描周期开始并成功读取。

结合 Context 中的同类案例

1. AC 循环导致传感器数据获取失败

   • 知识图谱中多次提到 AC循环 会导致 CPU Temperature 和 Memory Temperature 的检索失败（如 AC循环 -> CPU Temperature 表示“系统无法检索 CPU 温度数据”）。
   • 同样，AC 与 BCU1 Temp 的关系描述为“AC 在初始成功后无法一致地读取 BCU1 Temp 值”。
   • 这些记录表明 AC 操作是引发温度传感器异常的一个已知诱因。

2. Scanner.Status 为 2（预失败）导致传感器值丢失

   • 在 话题6420（NVMe硬盘在位数量问题） 中，Scanner 的 Status 为 2 时读取失败，日志显示 Scanner_HddBP_LM75_Status_010102 等 Scanner 的状态也出现过 2，导致信息无法正常获取。
   • 话题6761（AC概率获取不到BCU1 12V0_2 Pwr） 同样描述了 Scanner.Status 变为 2，且在日志中看到 I2C 访问失败（Smc_CpuBrdSMC_0101 读取失败），随后 Scanner 周期被调整（从 2000ms 延长到 4000ms），这反映了硬件通信异常时的防抖与重试机制。

3. Entity 状态变化导致传感器禁用

   • NPU卡 Chip 1 温度传感器显示异常分析 明确指出：Entity 的下电和不在位都会导致传感器禁用；而在上电后传感器重新使能时若未正确检测在位状态，会导致读值变为无效（No Reading）。
   • 该案例中传感器的 ReadingDisplay 为 -1，实际 Reading 值存在但无法显示在 Web 界面，类似于您提到的 Disk_BP_Temp 显示“No Reading”。
   • 关键结论：AC 掉电再上电操作后，硬盘背板相关的 Entity 可能经历了下电和上电，若传感器状态未能同步更新，即使 Scanner 本身恢复正常，传感器仍可能停留在初始或禁用状态。

4. BMC 启动时序问题

   • 话题3159（AC后与BIOS交互信息概率性获取不到） 分析指出：AC 断电后 BMC 启动慢于 BIOS，导致 BIOS 信息未能及时上报。同样的原理适用于传感器：BMC 启动过程中部分 Scanner 可能尚未完成初始化，导致读取状态为 4（初始未扫描）。
   • 该问题在调整延迟上电时间和优化 BMC 启动顺序后得到缓解；传感器场景下也可能需要通过固定延迟或优化组件启动顺序来保证 Scanner 在 BIOS 或其他依赖之前完成初始化。

针对您问题的具体分析

观察点	可能原因（基于 Context）
ReadingStatus = 4（初始未扫描）	BMC 初始化阶段该 Scanner 尚未启动扫描，或扫描周期尚未开始。AC 后 BMC 启动过程中，硬盘背板对应的 Scanner 可能因为时序、电源锁定或依赖未就绪而停留在未扫描状态。
Scanner_HDDBPTemp 的 Status 更新为 0 后传感器的 ReadingStatus 未跟随变更为 0	传感器的 ReadingStatus 通常通过表达式引用 Scanner 的 Status 属性（如 "Scanner_HDDBPTemp.Status"）。若该表达式在扫描周期内未能正确传递值，或传感器因 Entity 状态被临时禁用而不接受新状态，则会出现不同步。此外，传感器可能存在防抖计数器，需要连续成功多次才会切换状态（从 4 → 2 → 0 或 4 → 0）。
为何发生在 AC 测试中	AC 操作会切断并恢复系统供电，导致 BMC 硬件复位。复位过程中传感器硬件（如硬盘背板的 LM75 温度芯片）可能暂时不可达，复位后虽然 Scanner 恢复了通信，但传感器的使能状态未被正确重置（参考 NPU 案例中的 Entity 上下电问题）。

建议排查方向（基于 Context 中类似问题的解决经验）

1. 检查传感器与 Scanner 的关联配置

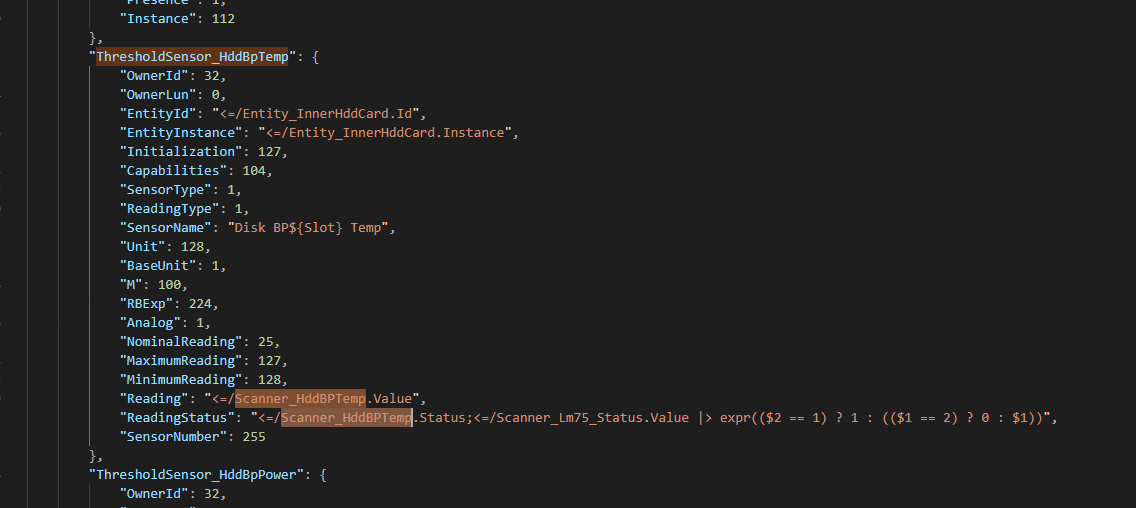

   查看 CSR 中 ThresholdSensor_DiskBPTemp 的 ReadingStatus 属性表达式是否直接引用 Scanner_HDDBPTemp.Status。确保在 AC 后该引用能实时同步，而不是仅通过事件驱动更新。

2. 验证硬盘背板 Entity 的 PowerState 与 Presence 状态
   AC 后确认硬盘背板对应的 Entity 对象是否处于正确的电源状态（PowerState）和在位状态（Presence）。若 Entity 状态为“下电”或“不在位”，即使 Scanner 正常，传感器也可能被禁用（参考 NPU 案例）。必要时在 AC 稳定后手动触发一次 Entity 状态刷新。

3. 调整扫描周期与防抖参数
   话题6761 曾通过将扫描周期从 2000ms 延长至 4000ms 来应对异常，您的场景可以尝试适当增加 Scanner_HDDBPTemp 的 Period 和 SuccessDebounceCount，确保从初始状态（4）切换到正常状态（0）有足够的成功读值次数。

4. 优化 BMC 启动时间与组件依赖
   参考 BIOS 信息丢失问题的解决方案，在 fructrl 组件中为 AC 后的传感器扫描增加固定延迟（如 8~15s），让硬盘背板硬件准备好后再开始扫描。或者调整组件启动顺序，优先初始化硬盘背板相关的 Scanner 和芯片驱动。

5. 收集特定日志定位根因
   采集 snapshot.csv（包含 Scanner_HddBP_LM75_Status_010102 的状态变化）、hw_stream.log（记录 I2C 通信错误）、以及传感器对象的完整属性（通过 mdbctl lsprop Scanner_HDDBPTemp 查看 Status 和 Value 的历史变化）。这些日志可以确认：

   • 是否有 I2C 读取错误（如 completion code: 4 或 ret: 5）导致 Scanner 状态从 0->2->0 的序列；
   • 传感器 ReadingStatus 实际引用的源是什么，以及它是否在 Scanner 状态变化后正确更新。

总结

您遇到的 Disk_BP_Temp 传感器不显示读值问题，核心原因很可能源于 AC 操作导致的 BMC 初始化时序 + Entity 电源状态变化 + 传感器状态同步延迟 三者的共同作用。Context 中多个 AC 相关温度传感器异常案例（CPU、Memory、BCU1、NPU）均呈现类似的特征——传感器本身硬件正常，但软件层面的状态机未能及时恢复到正常扫描状态。通过检查配置、调整时序、加固状态同步机制，应能解决该问题。

如果需要进一步分析，请提供上述日志（snapshot.csv、hw_stream.log、传感器属性快照）以便获得更精确的结论。

[y30083732]

@yjshen

温度获取显示No Reading

能否再提供一些信息 比如是什么接口显示的No Reading

[y30083732]

还有日志信息麻烦也发一下
