问题描述
我的程序中，需要通过SMC协议获取传感器状态，

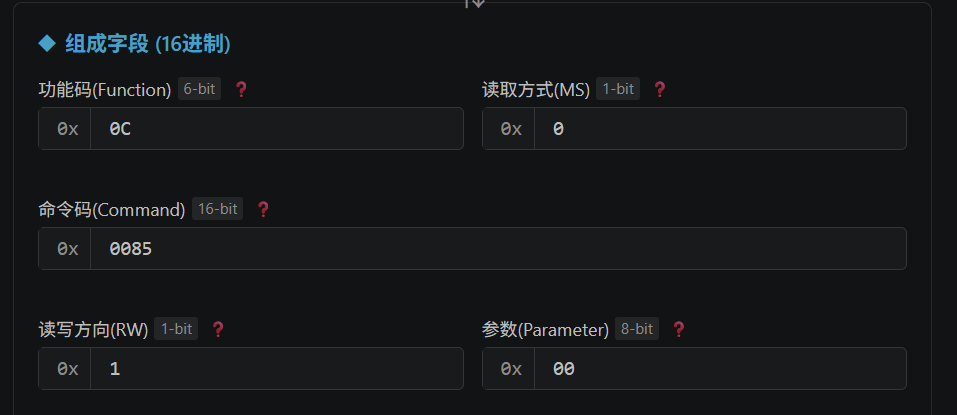

offset偏移量为：
网页显示信息如下：
测试中发现，offset我定义了0x82~0x96多个command值，但是实际测试发现0x8B~0x92这几个command无法读到值，SMC通信设备是CPLD，CPLD通过串口能显示出对应这几个command中存放的数值，这个可能什么原因？
环境信息
分析结论
[详细总结您对此问题的分析结论]
答案内容由AI生成，仅供参考：
分析结论
综合以上信息，最可能的原因是 CPLD 固件未实现 0x8B~0x92 这些 offset 对应的操作码。从上下文大量出现的 opcode not supported 错误可以印证，SMC 协议要求 CPLD 必须支持相应的命令才能完成通信，而 CPLD 串口能显示数值进一步说明问题出在 BMC 与 CPLD 之间的协议交互层，而非 CPLD 内部数据不存在。
建议您按照以下方向排查：
- 检查 CPLD 固件：确认
0x8B~0x92对应的功能是否已在 CPLD 逻辑中实现，并注册了相应的 SMC 操作码。 - 验证 BMC 端配置：确保新增的 command 在 CSR 中正确关联了
Chip、Accessor或Scanner，且未发生重复定义。 - 抓取 SMC 通信日志：对比成功与失败的
write/read数据帧，确认写指令携带的参数是否被 CPLD 正确解析。
注意：所有分析均严格基于提供的 Context（知识图谱与文档片段），不包含外部推测。如需进一步定位，请提供具体的 CSR 配置、CPLD 固件版本以及完整的通信日志。
点击此处查看详细分析解答
问题分析
从您描述的现象来看，原有 SMC 类的 scanner 能正常工作，但新增加的 offset 范围（0x82~0x96）中 0x8B~0x92 这些命令无法读到值。CPLD 通过串口可以显示这些命令对应的数值，说明 CPLD 内部已存储了数据，但 SMC 读取失败。结合提供的 Context（知识图谱与文档片段），可能的原因如下：
1. CPLD 固件不支持特定操作码（opcode）
-
在多次系统日志中，均出现
opcode not supported的错误，例如：chip: Smc_CpuBrdSMC_0101, bus: I2c_1, read failed: smc.lua:89: request error, opcode not supported, SMC completion code: 1（详见 Document Chunk 3 和 Knowledge Graph 中
Smc_CpuBrdSMC_0101的描述） -
该错误表明 BMC 通过 SMC 协议发送的命令（opcode）未被 CPLD 识别或支持。CPLD 必须实现
SMC Protocol才能接收并处理这些命令（Knowledge Graph 中CPLD与SMC Protocol的关系明确说明：“The CPLD must support the SMC protocol to enable functions like forced reboot”）。 -
您的
0x8B~0x92这几个 offset 可能正好对应 CPLD 固件中未实现的操作码，因此 BMC 在执行读操作时收到 unsupported opcode 响应，导致无法获取值。
2. SMC 读操作流程异常
-
Topic 7027 的回复详细解释了 SMC 读操作的步骤：
- 先写一条固定指令通知 CPLD 将要执行读操作；
- 然后读数据，返回的第一个字节是读取长度，第二个字节是完成码，后续是数据段和 CRC。
-
如果在写指令阶段，CPLD 无法解析该 offset 对应的命令（例如命令格式错误或超出地址范围），则会直接返回失败码。CPLD 串口能显示数值，说明其内部逻辑正确，但 BMC 可能因写指令不被接受而无法触发后续读取。
3. 芯片或对象未正确初始化
-
Knowledge Graph 中多次提到特定芯片（如
Smc_CpuBrdSMC_0101、Smc_CpuBrdSMC_010101）在通信时因 unsupported chip type 或 failed to create chip object 导致后续操作失败。 -
新增的 command 可能映射到某个新的芯片对象或地址范围，若该芯片在 BMC 的
hwproxy资源树中未正确配置（例如 CSR 中缺失对应的Chip定义、Accessor关联不完整），则 SMC 接口无法发起有效的读取请求。
4. 配置重复导致的框架处理异常
-
Search Result 2 中描述了一个场景：新增的 Scanner 配置重复，框架会将相同 type/mask/offset 的 Scanner 合并处理，只有最先加载的配置生效，后续的值可能被覆盖。
-
虽然您的问题涉及直接读取 command，但如果这些 offset 是通过多个 Scanner 或 Accessor 同时配置的，可能因重复定义导致部分配置失效，间接影响读取结果。
5. I2C 总线稳定性
- 错误日志均发生在
I2C_1总线上，且所有失败都伴随着相同芯片、相同总线。如果0x8B~0x92的读取需要经过特定的 I2C 通道或 mux，而该通道存在暂时性问题（如时序错误、设备未就绪），也可能造成读取失败。但鉴于其他 offset 正常，此可能性较低。
分析结论
综合以上信息，最可能的原因是 CPLD 固件未实现 0x8B~0x92 这些 offset 对应的操作码。从上下文大量出现的 opcode not supported 错误可以印证，SMC 协议要求 CPLD 必须支持相应的命令才能完成通信，而 CPLD 串口能显示数值进一步说明问题出在 BMC 与 CPLD 之间的协议交互层，而非 CPLD 内部数据不存在。
建议您按照以下方向排查：
- 检查 CPLD 固件：确认
0x8B~0x92对应的功能是否已在 CPLD 逻辑中实现，并注册了相应的 SMC 操作码。 - 验证 BMC 端配置：确保新增的 command 在 CSR 中正确关联了
Chip、Accessor或Scanner，且未发生重复定义。 - 抓取 SMC 通信日志：对比成功与失败的
write/read数据帧，确认写指令携带的参数是否被 CPLD 正确解析。
注意：所有分析均严格基于提供的 Context（知识图谱与文档片段），不包含外部推测。如需进一步定位，请提供具体的 CSR 配置、CPLD 固件版本以及完整的通信日志。

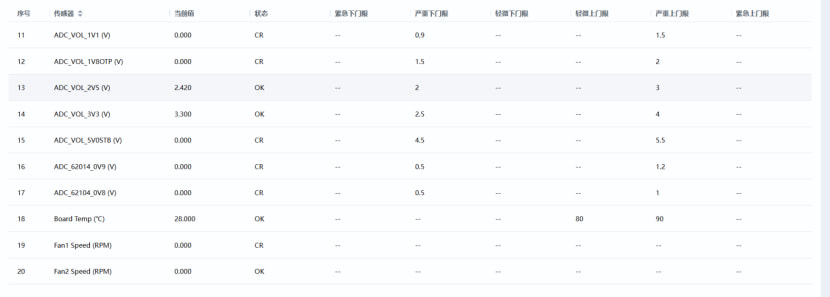

下面是我的网页显示截图
当前值显示0的刚好和我SMC中0x8B至0x92对应，我的操作是新命名了Scanner

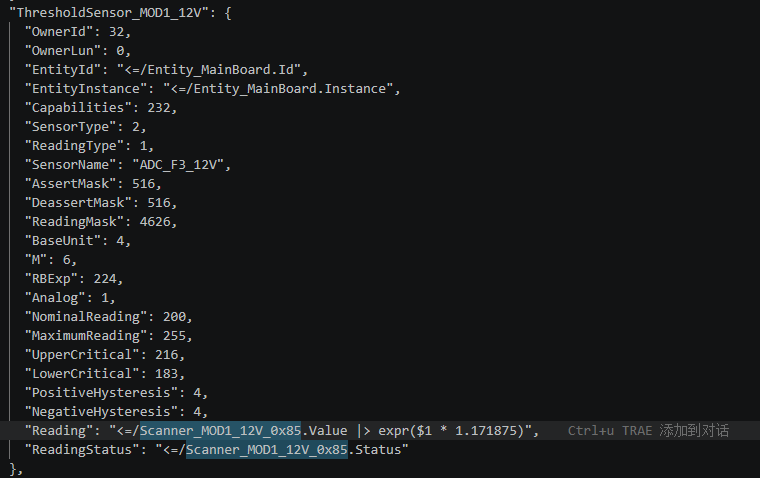

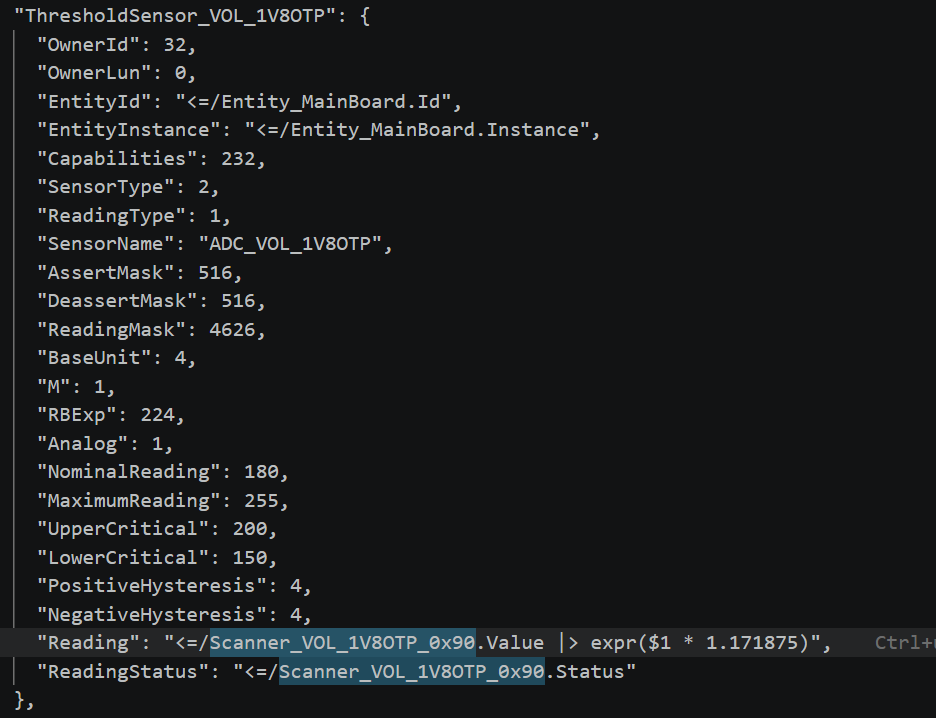

然后声明了ThresholdSensor_VOL_1V8OTP
之后再vpd文件夹下bingo build编译，之后在manifest中编译生成hpm文件进行烧录，网页12有该传感器，但是就是不显示值

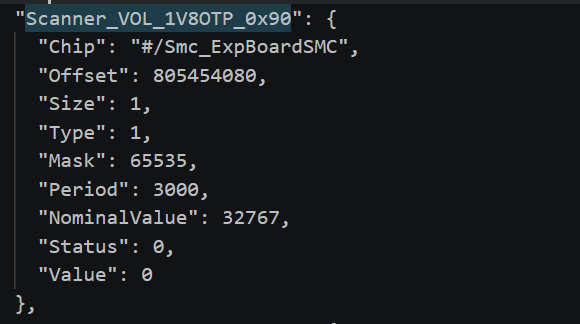

有点没看懂你的问题，你用mdbctl查询你创建的Scanner，看看属性呢
BMC通过SMC协议与CPLD交互获取传感器信息，SMC协议中offset参数包含command信息，我们通过设置0x80~0x9F，每个值对应一个scanner，用于采集一个传感器信息，但是实际测试过程中，0x80~0x8A对应的值都能正常采集到，0x8B~0x92的值一直上报为0,0x92之后的值也有，uBMC这边除了设置scanner和ThresholdSensor还需要配置什么吗？还是CPLD的问题
有什么报错，命令不支持还是器件问题
没报错，就是没有值，还在查
？什么意思，Scanner要么有值要么报错，什么叫还在查
哪里能看到报错？我们外接的CPLD，现在不确定是不是CPLD没收到信息
Scanner如果读不到值，你查属性就能看到报错，如果Value有值，表示Scanner从硬件获取到了实际值

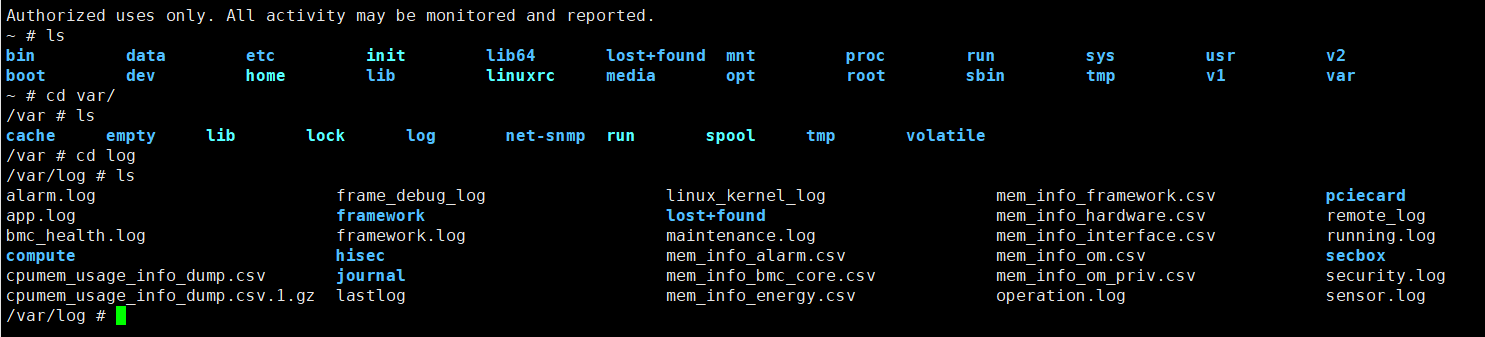

是在app.log里吗？刚接触uBMC，不是很了解，感谢
AppDump/hwproxy/mdb_info，或者环境上直接通过mdbctl查也行
mdbctl lsprop 对象名
