【问题现象】
SMC访问CPLD时，出现如下报错：

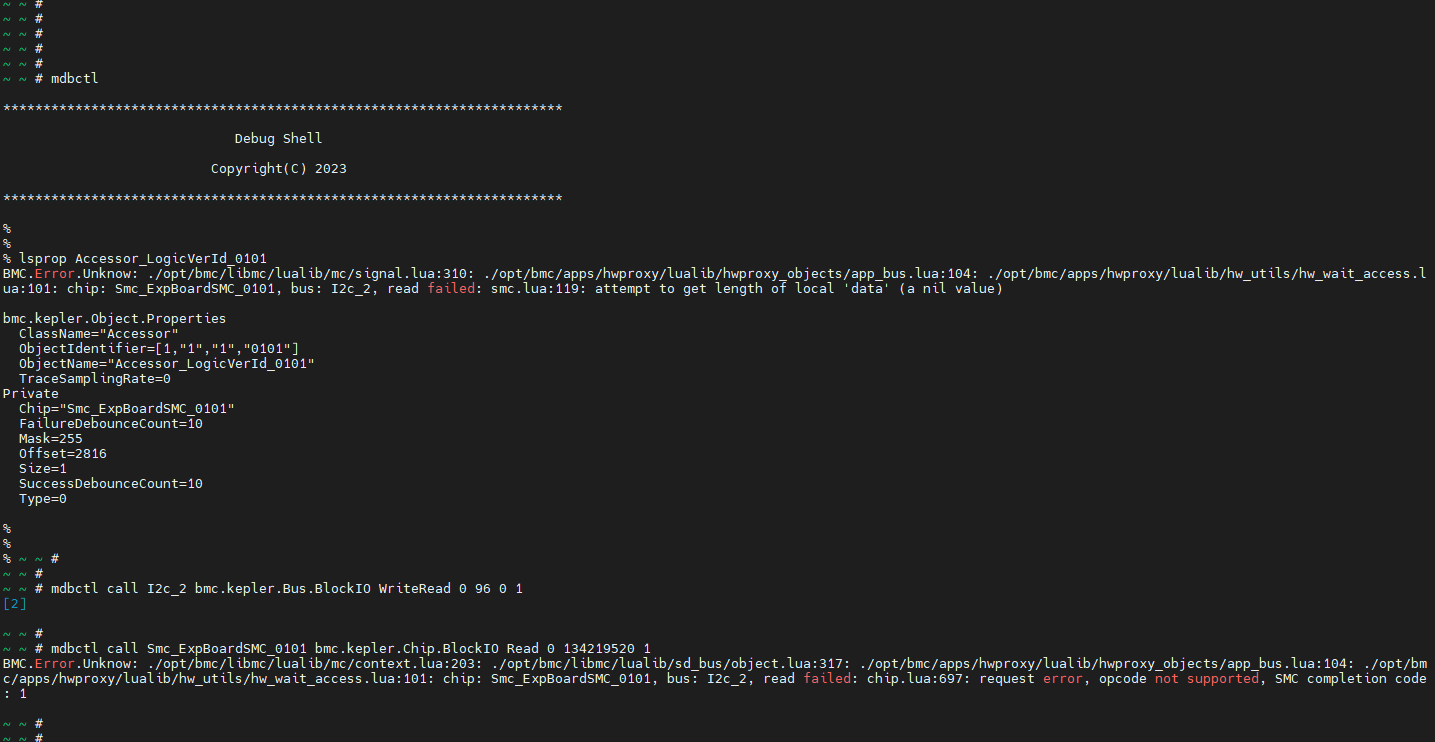

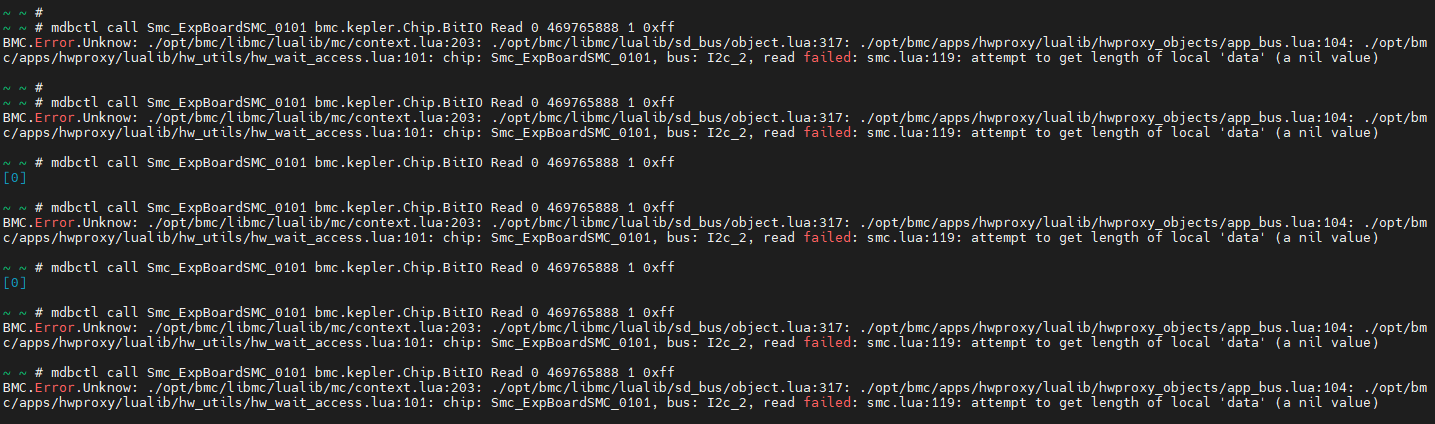

按位读，有时能读到数据，有时失败：
【逻辑分析仪波形】

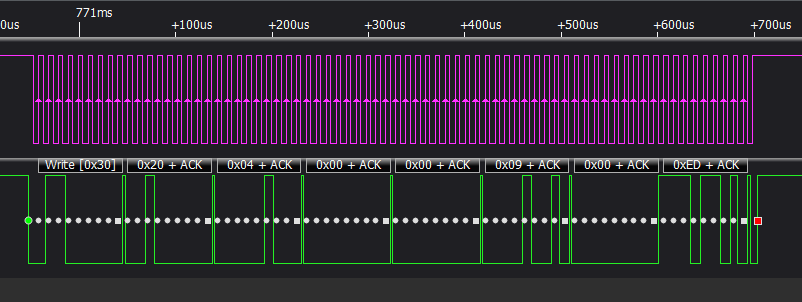

在波形的771ms左右，能抓到SMC访问的波形：

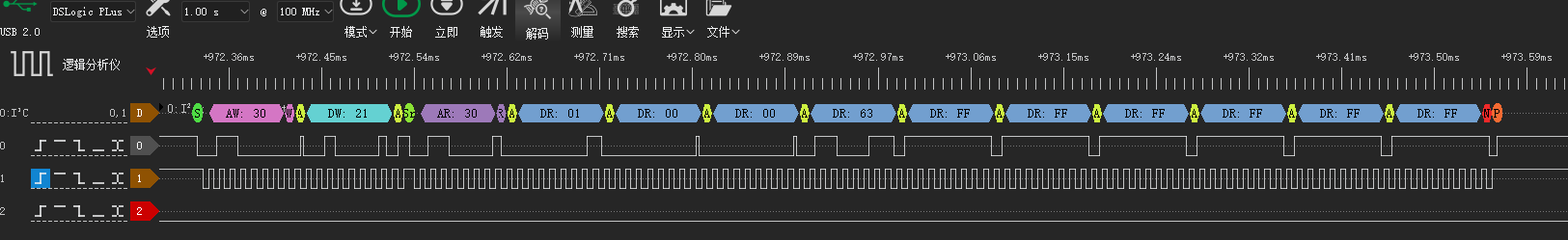

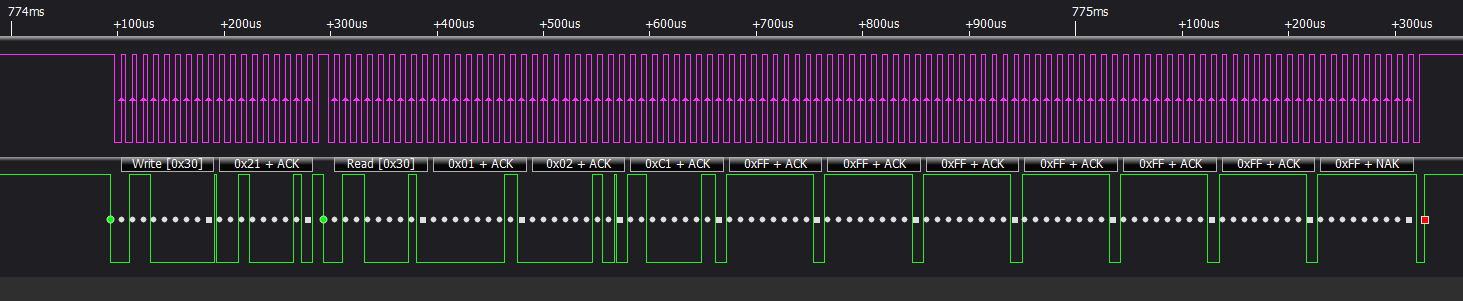

接着在波形的774ms、780ms、789ms、807ms、841ms、906ms左右，重复出现如下波形：
【求助】
以上报错可能是什么原因引起的？下一步可以怎么排查定位？谢谢！
答案内容由AI生成，仅供参考：
三、总结
根据现有信息，您遇到的问题很可能由以下因素引起：
- SMC命令字实现缺陷导致BitIO失败；
- CPLD器件本身存在间歇性响应异常；
- CSR配置不匹配（如参照其他板卡配置）；
- 固件/opcode不兼容；
- 总线链路不稳定或时序问题。
建议您优先核查CSR配置和CPLD固件版本，同时利用逻辑分析仪波形对比和BMC详细日志，逐步缩小问题范围。
点击此处查看详细分析解答
根据您提供的现象和上下文中的相关信息，SMC访问CPLD时出现“按位读有时成功、有时失败”并伴随重复波形，这与已知的SMC访问CPLD异常情况高度吻合。以下是基于现有资料的可能原因分析和排查定位建议。
一、可能原因分析
1. SMC命令字（SMC Command Word）实现存在缺陷
上下文中明确提到：
“The SMC Command Word is used to control the CPLD, and issues in its implementation caused BitIO failures.”
即：用于控制CPLD的SMC命令字在实现上存在问题，可能导致BitIO（按位读）失败，表现为您遇到的“按位读，有时能读到数据，有时失败”。
2. CPLD本身存在间歇性响应问题
CPLD（Cpld）作为低级硬件控制器件，上下文中指出：
“intermittent response issues and error conditions have been reported during system operations”
说明CPLD在系统运行过程中本身就可能出现间歇性无响应或错误状态，这会直接导致SMC访问结果不稳定。
3. SMC返回错误码与脚本解析异常
您提到的报错类型与上下文中的案例一致：
attempt to get length of local 'data' (a nil value)：表示Lua脚本在解析SMC返回数据时得到了空值（nil），即SMC未返回有效数据或返回数据不完整。response error, chip internal error, SMC completion code: 4：表示SMC返回了芯片内部错误，错误码为4。
这通常意味着CPLD未能正确响应SMC命令，或SMC链路中发生了数据异常。
4. CSR配置可能不正确
上下文中有一个高度相似的问题案例：
“目前使用smc命令字过程中发现经常发生两种报错……该问题是否与csr配置有关？目前csr基本参照已有的其他风扇板csr配置”
如果您的CSR配置也是参照其他板卡（如风扇板）复制的，可能存在配置不匹配的情况，例如：
- SMC命令字的偏移（offset）、长度（size）、读写属性配置错误；
- 器件地址或寄存器地址定义不正确。
5. 固件/软件版本不匹配，存在不支持的opcode
上下文中多次出现与SMC读取失败相关的记录，例如：
“The smc_interface.lua attempted to read data from chip Smc_CpuBrdSMC_010101 over I2c_1, but the read failed due to an unsupported opcode.”
以及：
“communication failures are consistently attributed to unsupported opcodes during I2C transactions”
说明不支持的opcode是导致SMC通信失败的常见原因之一。如果CPLD固件版本与BMC发送的SMC命令不匹配，CPLD可能返回错误或完全不响应。
6. 硬件链路或总线时序问题
您的逻辑分析仪波形显示，在771ms左右能抓到SMC访问波形，随后在774ms、780ms等多个时间点重复出现波形。这可能是由于：
- 总线时序异常、竞争或重试机制触发；
- CPLD响应超时后，BMC/硬件代理反复重发命令。
二、下一步排查定位建议
1. 对比并核查CSR配置
- 将当前机器与正常机器的CSR配置进行详细对比，重点关注SMC命令字相关的配置项（如命令偏移、数据长度、参数格式）。
- 确认当前CSR是否针对本机CPLD器件进行了正确适配，而非简单照搬其他板卡。
2. 检查CPLD固件版本与SMC命令兼容性
- 查询CPLD当前固件版本，确认BMC使用的SMC命令opcode是否得到该版本固件的支持。
- 如有条件，尝试升级或回退CPLD固件，验证问题是否消失。
3. 结合逻辑分析仪波形进行总线级分析
上下文中提到一种“究极定位方法”：
“让硬件在对应的总线上抓取逻分数据进行发送和返回数据的分析”
建议：
- 对比正常机器与异常机器的SMC访问波形；
- 重点观察异常时重复出现的波形，分析是CPLD未应答、应答数据错误还是总线电平冲突；
- 结合波形判断是否存在地址NACK、时钟拉伸异常或数据位错误。
4. 使用硬件代理访问控制功能辅助判断
上下文中的《硬件代理访问控制方法说明》指出，可通过 SetAccessibility 接口临时禁用/恢复对器件或链路的访问：
- 在故障发生时，尝试通过该接口短暂禁用再启用CPLD或其所在总线，观察是否能恢复，以排除瞬时不稳定状态。
5. 收集BMC侧详细日志
- 打开硬件代理（hwproxy）的debug级别日志，查看SMC访问失败时的具体错误码和调用链路。
- 关注
Smc_Interface.Lua或类似脚本的报错信息，定位是数据解析失败还是底层通信失败。
三、总结
根据现有信息，您遇到的问题很可能由以下因素引起：
- SMC命令字实现缺陷导致BitIO失败；
- CPLD器件本身存在间歇性响应异常；
- CSR配置不匹配（如参照其他板卡配置）；
- 固件/opcode不兼容；
- 总线链路不稳定或时序问题。
建议您优先核查CSR配置和CPLD固件版本，同时利用逻辑分析仪波形对比和BMC详细日志，逐步缩小问题范围。
与框架同事确认，这个问题需要咨询下硬件逻辑看下一步定位方向呢
可以问一下CommondCode=22和30写命令的时序是什么样的吗。目前协议上没说清楚，有大佬知道吗
