【讨论】PCIe Switch场景下如何加载PCIe卡

Hardware SIG
1

当前的加载方式：

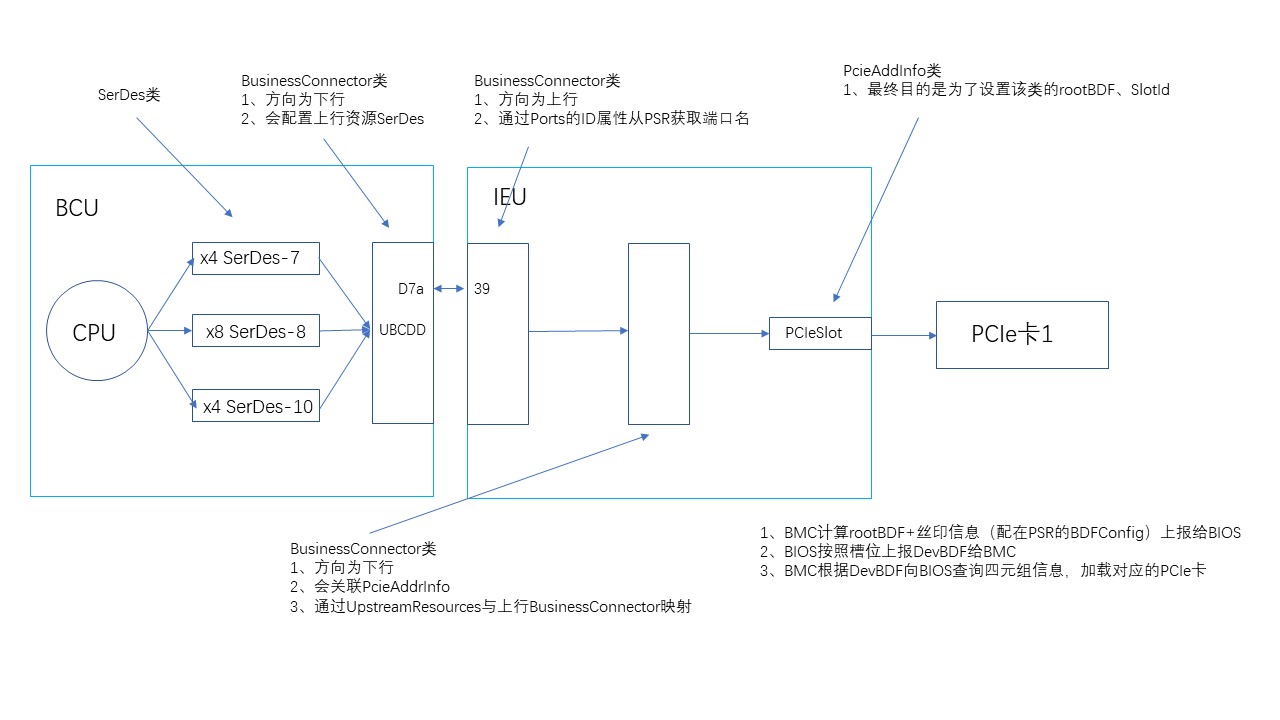

幻灯片1
幻灯片11280×720 84.2 KB

一些设想：

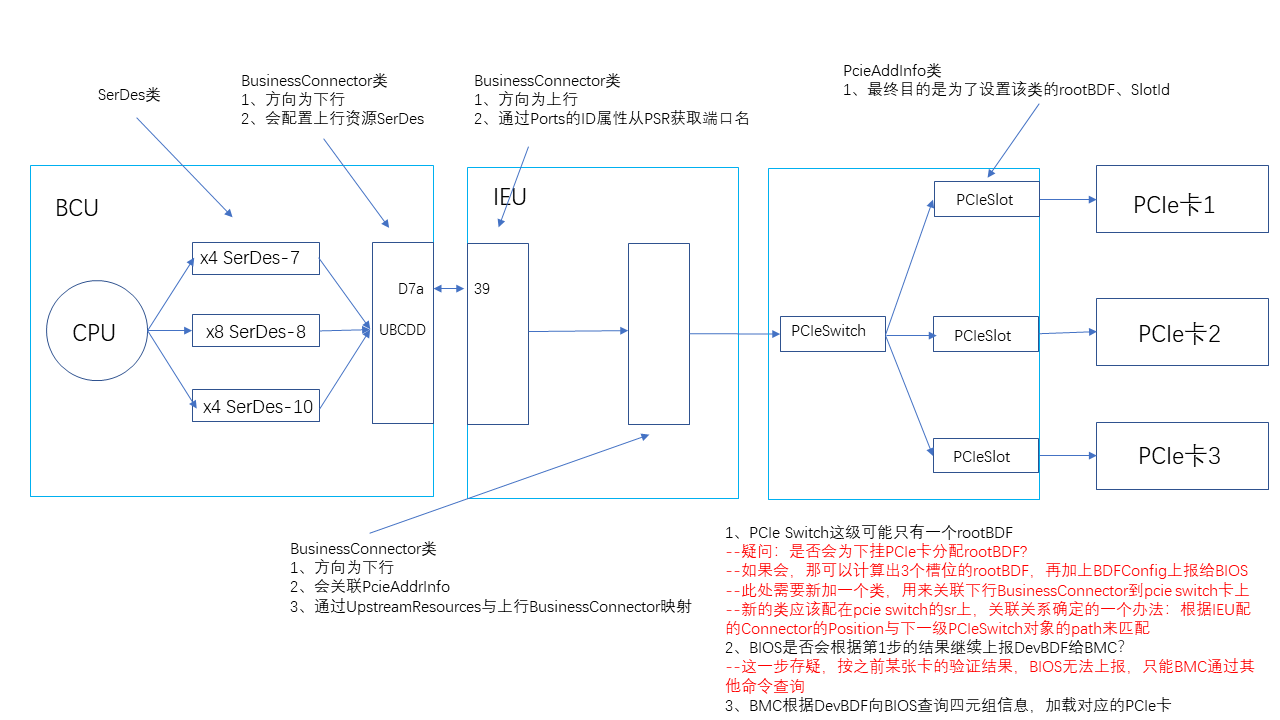

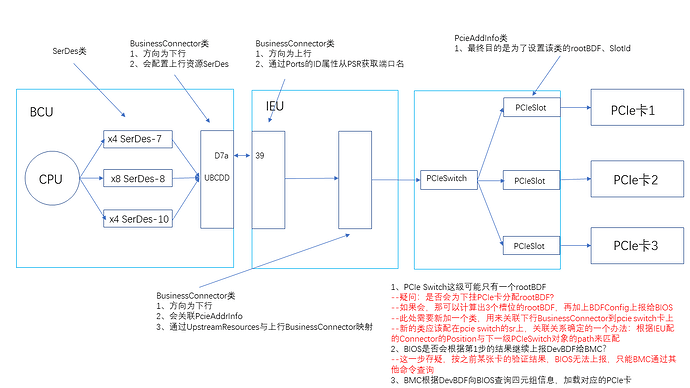

pcie switch
pcie switch1280×720 60.5 KB

关于PCIe Switch场景下的一些其他交流结论：
1、芯片温度如果需要通过复杂协议才能获取，可以放在general_hardware组件实现。或者由CPLD完成，BMC做简单读取
2、PCIe Switch板比较接近IEU，可以放在general_hardware
3、PCIe Switch芯片的flash升级也可以放在general_hardware

2

有几个疑问，请教一下


        "UnitConfiguration_IEU1": {
            "SlotType": "IEU",
            "SlotNumber": 1,
            "SlotSilkText": "IEUSlot1",
            "Configurations": [
                {
                    "UID": "343437351",
                    "Index": 1,
                    "SrcPortName": [
                        "A3a",
                        "A3c"
                    ],
                    "TargetPortID": [
                        49,
                        50
                    ],
                    "Slot": [
                        2,
                        3
                    ],
                    "Device": []
                },

1.如上代码块，UnitConfiguration对象中的SrcPortName、TargetPortID、Slot属性如何确定？找谁可以获取。

        "BusinessConnector_CPU1UBCDD1": {
            "Direction": "Downstream",
            "BCUIndex": "${Slot}",
            "Slot": 3,
            "LinkWidth": "X16",
            "MaxLinkRate": "PCIe 4.0",
            "ConnectorType": "UBCDD",
            "SilkText": "CPU1 UBCDD1",
            "UpstreamResources": [
                {
                    "Name": "SerDes_0_8",
                    "ID": 8,
                    "Offset": 0,
                    "Width": 8
                },
                {
                    "Name": "SerDes_0_7",
                    "ID": 7,
                    "Offset": 0,
                    "Width": 4
                },
                {
                    "Name": "SerDes_0_10",
                    "ID": 10,
                    "Offset": 0,
                    "Width": 4
                }
            ],
            "ActualResourceOrder": [
                "SerDes_0_10",
                "SerDes_0_7",
                "SerDes_0_8"
            ],
            "Ports": [
                {
                    "Name": "A3a",
                    "ID": 9,
                    "Offset": 0,
                    "Width": 8
                },
                {
                    "Name": "A3c",
                    "ID": 11,
                    "Offset": 8,
                    "Width": 8
                }
            ],
            "Port1LinkInfo": "",
            "Port2LinkInfo": ""
        },

2.如上代码块，UnitConfiguration对象的srcportname和slot属性是否要和BCU中BusinessConnector对象的Name、ID属性对应？文档说是需要对应的，但是实际上默认的配置并没有对应上。

"SerDes_1_10": {
    "Name": "SerDes_1_10",
    "ID": 10,
    "SocketID": 1,
    "LinkWidth": 4,
    "WorkMode": 1,
    "ModeConfigs": [
        {
            "Mode": 1,
            "Device": [14,14,15,15],
            "ControllerIndex": [1,1,1,1]
        }
    ]
}

3.如上代码块，为什么能够确认portid为14，而不是15？如何根据portid，SocketId计算rootbdf？在文档中，“对于以上的案例，可知socketId和portId分别为1和14，随后可以在root_bdf表中查询对应的RootBDF。最终找到对应的RootBDF为[0xAA, 0x2, 0]。”不知道这是如何计算得到0xaa,0x2,0x0的。

3

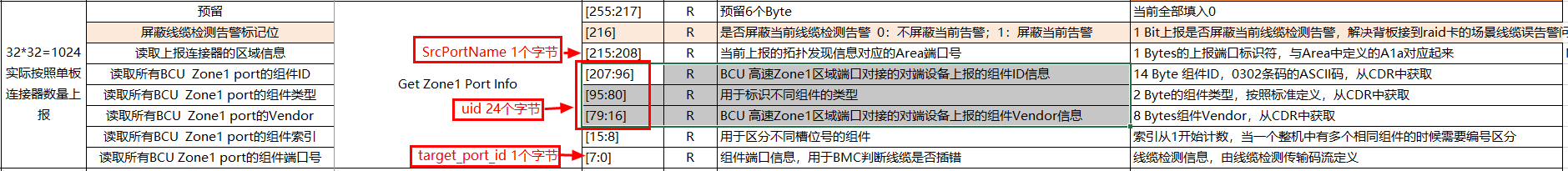

1、跟基础板SMC命令字对应，在代码里用来比对读取到的高速线缆信息。

image1879×205 30.7 KB

SrcPortName：当前上报的拓扑发现信息对应的Area端口号
TargetPortID：组件端口信息，用于BMC判断线缆是否插错
Slot：全局的槽位号

这些信息都是找硬件板主获取。硬件规划接线方式，再在PSR里配置线缆白名单。

2、UnitConfiguration对象的SrcPortName和BCU里BusinessConnector对象Port的Name对应，比如SrcPortName的A3a，就会找到BusinessConnector_CPU1UBCDD1的A3a（宽度是x8），对应SerDes_0_10（宽度是x4）和SerDes_0_7（宽度是x4）

3、portid为14是因为取匹配到的SerDes里最小的值作为portid。 socketId 和portId和RootBDF的对应关系是一个table，默认是在代码里override_root_bdf对象里，或者配置在PSR的BDFConfig对象里。数据来源是带内bios的同事bus号分配规划的。

1 个赞
