hi1711 上下电BMC发送指令与CPLD接收不一致

Feedback 建议与反馈
1

我们在调试远程上下电功能时，BMC端点击上电，log显示成功发送

1970-01-01 08:59:41.860659 fructrl NOTICE: fructrl_obj_mgnt.lua(40): host 1 call power ctrl, ctrl_type=GracefulShutdown, reason=ChassisControlCommand, fruid=0
1970-01-01 08:59:41.860950 fructrl NOTICE: powerapi.lua(153): [System:1]PowerCtrl is called by bmc.kepler.web_backend
1970-01-01 08:59:41.861244 fructrl NOTICE: powerapi.lua(157): [System:1]pctrl_type=GracefulShutdown, restart_cause=ChassisControlCommand, fruid=0
1970-01-01 08:59:41.862223 fructrl NOTICE: pwr_cycle.lua(39): [System:1]cycle interrupt flag is set to true!
1970-01-01 08:59:41.862683 fructrl NOTICE: ctrl_state.lua(70): [System:1]From NoAction to Offing.
1970-01-01 08:59:41.865686 fructrl NOTICE: powerapi.lua(184): CurrentRestartType=255
1970-01-01 08:59:41.867297 fructrl NOTICE: hotswap_state.lua(231): [System:1]Current event is FruDeactivated, state is M6, uptime: 12451s.
1970-01-01 08:59:41.868425 fructrl NOTICE: fructrl.lua(220): [System:1]execute power off
1970-01-01 08:59:41.870850 fructrl NOTICE: pwr_button.lua(51): [System:1]prepate to send short button signal through hwproxy Accessor
1970-01-01 08:59:41.876977 product_mgmt NOTICE: fructl_mdb.lua(65): PowerState changed to OFFING
1970-01-01 08:59:41.878151 firmware_mgmt NOTICE: active_manage.lua(151): Systems PowerState changed to OFFING
1970-01-01 08:59:41.875453 thermal_mgmt NOTICE: fructl_data_keeping.lua(62): PowerState changed to OFFING
1970-01-01 08:59:41.875749 sensor ERROR: sel_management.lua(1309): No need to process fructrl changes because boot not exist.
1970-01-01 08:59:41.882528 host_agent NOTICE: power_monitor.lua(33): power monitor: power state change to OFFING
1970-01-01 08:59:41.882653 bios NOTICE: signal.lua(63): power state changed set_option_flag = 0, set_effective_flag = 0
1970-01-01 08:59:41.877613 unknown_service NOTICE: image_service.lua(468): power off, ready for screenshot and video recording
1970-01-01 08:59:41.882990 bios ERROR: bios_service.lua(2112): bios_service: exist task running.
1970-01-01 08:59:43.249938 fructrl NOTICE: pwr_button.lua(55): [System:1]Notify fru0 cpld to send short button signal through hwproxy Accessor
1970-01-01 08:59:46.370863 unknown_service ERROR: video.lua(538): record_video: frame_process data over iframeno = 12, file_len = 1733818
1970-01-01 08:59:51.323324 unknown_service NOTICE: screen.lua(180): recover screen poweroff state to false

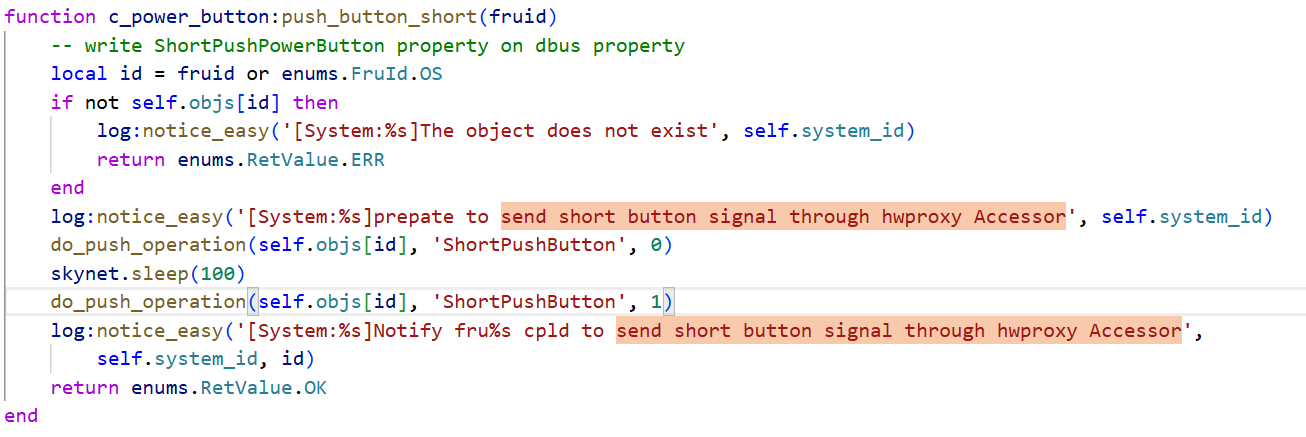

查找代码，实际过程执行了0延时1秒两种操作

image1306×437 56.9 KB

但是在CPLD端抓short button信号，只能抓到低电平，6秒时长内，收不到高电平，有时候抓到的时long button signal变化，或者long short都会变，这是什么原因？

2

答案内容由AI生成，仅供参考：
总结：BMC 已正确发送 short button signal，但 CPLD 端抓到的却是 6 秒低电平（长按特征）或无高电平，这很可能由 CPLD 固件逻辑错误、版本不匹配、硬件信号异常 引起。建议优先检查 CPLD 固件版本与 BMC 的配套关系，并对照 CPLD 寄存器定义排查输出波形控制逻辑。

点击此处查看详细分析解答

根据您提供的日志和现象，BMC 已成功调用 pwr_button.lua 通知 fru0 cpld 发送 short button signal（短按信号），但 CPLD 端抓到的信号却是 持续 6 秒的低电平（无法收到高电平），有时甚至出现长按信号或长短信号交替。以下基于上下文知识库分析可能的原因及排查方向。

1. BMC 侧信号已正常下发，问题出在 CPLD 执行层

日志中存在明确打印：

Notify fru0 cpld to send short button signal through hwproxy Accessor

这表明 BMC 已完成软件层面的信号封装并通过 hwproxy 接口传递至 CPLD。
根据上下文：

BMC transmits power control signals to the CPLD, which is responsible for executing the actual hardware-level power-on/off operations.
CPLD 是实际执行硬件上下电操作的组件。

因此，信号到达 CPLD 后，CPLD 内部的逻辑是否正确解析并生成对应电平波形是当前的可疑点。

2. 按钮信号为电平检测，CPLD 可能错误识别或输出异常

上下文明确指出：

规则7：按钮事件是电平检测，会检测电平的持续时间，以长按为例，检测到约6s时就上报事件。

  • 短按信号应为 短暂的高电平脉冲（通常几百毫秒）。
  • 长按信号则为 持续约6秒的低电平或高电平（取决于具体硬件定义）。

您测量到 6秒低电平且无高电平，这恰好符合 长按信号的电平特征。可能的原因包括：

  • CPLD 固件逻辑异常：将接收到的 short 命令错误地解释为 long 命令，或者因内部状态机错乱导致输出了长按波形。

  • CPLD 硬件寄存器配置错误：导致信号输出时长被固定为 6 秒。

  • CPLD 版本与 BMC 不配套：上下文多次强调：

    请检查固件版本是否配套，特别是CPLD版本。或将固件更新至最新版本。

    不同版本的 CPLD 对 BMC 命令的解析方式可能存在差异，需确认两者版本是否对齐。

3. 信号可能被物理因素影响

  • 信号线短路或拉低：若 CPLD 输出端被硬件意外拉低（如电平冲突、漏极开路），会导致测量点始终为低电平。
  • 抓取点位置不正确：短按信号可能是一个 脉冲边沿，如果抓取的是静态电平而非边沿变化，会误判为持续低电平。
  • CPLD 与业务系统之间的引脚定义不匹配：信号可能需要经过电平转换或反相，实际有效电平与测量预期不符。

4. CPLD 自身状态异常

您可尝试通过 BMC 接口查询 CpldStatus 字段：

CpldStatus 是用于指示 CPLD 内部自检状态的属性，值 0 表示正常。
BMC Interface 通过监控 CpldStatus 检测 CPLD 自检失败并上报告警。

如果 CpldStatus 不为 0，则说明 CPLD 自检失败，可能无法正确执行 BMC 下发的指令。

5. 建议排查步骤

步骤 操作 依据
1 确认 CPLD 固件版本与 BMC 版本匹配 文档块1：检查固件版本是否配套，特别是CPLD版本
2 检查 CPLD 与 BMC 之间的命令字是否一致 文档块6：BMC与CPLD对齐SMC命令字，确认命令字一致
3 抓取 BMC 与 CPLD 之间的 I2C/SMBus 通信，验证 BMC 下发的命令内容是否与预期相同 CPLD 通过 I2C 接口通信（如 I2C6）
4 使用 Set CPLD register 命令（IPMI OEM 命令 01h）手动读写 CPLD 控制寄存器，确认输出配置 文档块7提供了设置CPLD寄存器的方法
5 查询 CPLD 制造商 ID 和通道信息（命令 64h），验证 CPLD 是否处于正常工作模式 文档块5：Get Cpld Manufacturer ID
6 联系硬件工程师，在 CPLD 输出引脚直接测量波形，确认信号完整性 文档块3：如果未下电，请联系硬件定位

总结：BMC 已正确发送 short button signal，但 CPLD 端抓到的却是 6 秒低电平（长按特征）或无高电平，这很可能由 CPLD 固件逻辑错误、版本不匹配、硬件信号异常 引起。建议优先检查 CPLD 固件版本与 BMC 的配套关系，并对照 CPLD 寄存器定义排查输出波形控制逻辑。

3

建议加重试机制多尝试几次写1

4

通过逻辑分析仪抓取IIC总线波形，发现写0和写1总线上均按照协议将数据发送出去了，但是CPLD在接收到数据后，在BMC没有发送改变的情况在，自动将电平做了调整，现在CPLD端在排查问题

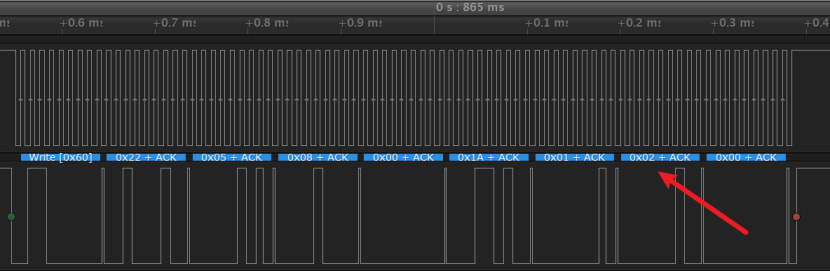

IIC总线数据如下：

image830×271 40.8 KB

5

请问是否已定位出原因？

6

BMC发送短按按照先高后低，间隔1.3秒发送，但是CPLD解析到的波形180ms左右就进行了翻转，通过抓取对应时刻的波形，发现是BMC发送该地址的读操作，CPLD执行了状态变化，导致后续CPLD状态机混乱了，CPLD做了处理，BMC下图中状态同步改成了先发送1.后发送0，强制下电和上电功能正常了

image1306×437 56.9 KB
