BMC是否可以通过I2C升级CPLD

交流互助区
1

CPLD升级现状：
从代码已有的配置看，BMC升级CPLD都是通过jtag通道。
问题：
我们自研的switch背板，硬件上只能通过I2C升级CPLD。
诉求：
请问bmc是否支持通过I2C升级CPLD，应该如何实现？

2

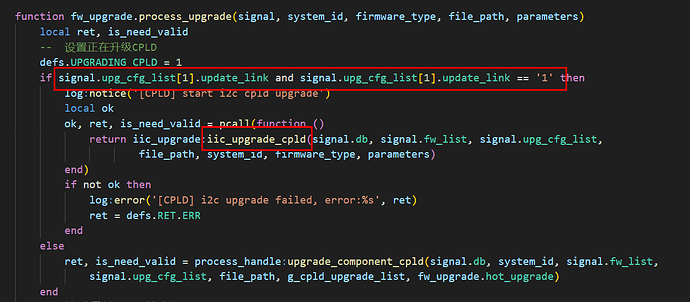

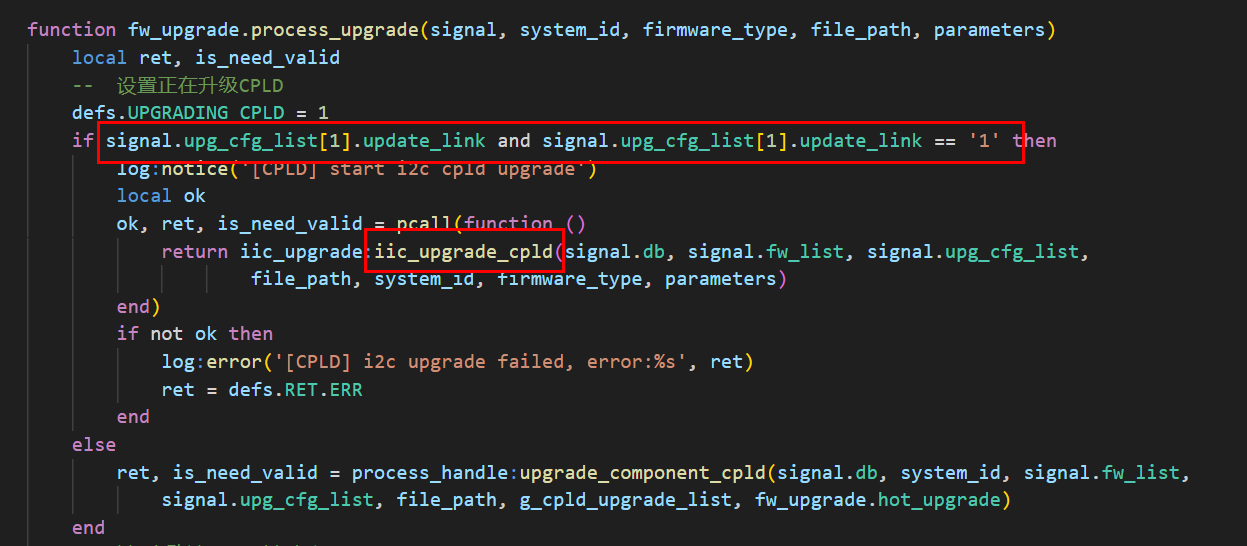

当前支持通过I2C升级CPLD，具体代码位置如下，在开源组件general_hardware中。

image1247×546 59.4 KB

大致实现：根据升级文件hpm包中的配置文件，可以配置升级的链路，并且通过实际的拓扑关系配置sr文件后，即可支持走I2C升级CPLD

1 个赞
3

1.能不能再进一步指点一下SR的配置。针对I2C升级，下图中的route要怎么配置？Location代表什么含义？
2.cpld打包hpm的cfg文件是不是也需要做更改？

image485×370 9.65 KB

4

1、Location代表的是逻辑位号，是固定配置的。会在后台进行转换，在接口查询时展示为Uxx
2、Routes属性关联的寄存器，会在升级cpld前切换至预期的升级通道，与FirmwareRoute属性相匹配

相关cpld升级实现在社区有源码，在general_hardware仓，代码实现可以与对象匹配
