丝印上报总结分享

[yelvsub (huangleisheng)]

概述

• BMC与BIOS通过IPMI命令交互是一种用途比较广泛的交互方式。在天池机型上，BIOS通过IPMI命令从BMC读取丝印信息就是其中一种

• BIOS启动时，通过ReadFileFromBmc这条IPMI命令从BMC读取丝印文件silkconfig.json，解析丝印文件后，更新到BIOS人机界面、SMBIOS等

• 丝印信息当前包括内存、PCIe设备、板载网卡、直通硬盘，即将实现CPU的丝印信息上报

• ReadFileFromBmc的实现可见bios组件仓

• silkconfig.json已支持一键收集时获取，路径为dump_info/AppDump/bios

MemSilk

• 基于Memory对象实现，包含CpuId、ChannelId、LogicalChannelId、DimmId、DimmName属性。DimmName作为内存丝印信息，最终会体现到SMBIOS中

• BIOS会通过WriteSmbiosData这条IPMI命令发送SMBIOS数据给BMC，BMC通过内存丝印信息来匹配Memory对象，从而更新内存静态信息

• WriteSmbiosData的实现可见bios组件仓

• SMBIOS_CONF已支持一键收集时获取，路径为dump_info/AppDump/bios

PCIeSilk

• 基于ComponentType为NVMe（2）、PCIe（8）、OCP（83）的PcieAddrInfo对象实现，包含Segment、SocketID、PortID、SlotID以及类型属性

• BIOS会通过WritePcieDiskBdfToBmc、WritePcieCardBdfToBmc、WriteOcpCardBdfToBmc将3种类型设备的BDF号传给BMC

• BMC根据BDF号向BIOS查询对应PCIe槽位的四元组信息，从而加载对应的CSR

• WritePcieDiskBdfToBmc、WritePcieCardBdfToBmc、WriteOcpCardBdfToBmc的实现可见bios组件仓

• 加载PCIe设备CSR的流程可见pcie_device组件仓

NICSilk

• 基于ComponentType为NIC（13）的PcieAddrInfo对象实现，包含SocketID、SlotID属性

• 这种丝印类型针对的是板载网卡。BMC暂无应用场景

DiskSilk

• 基于ControllerType为SAS（2）和SATA（3）的PcieAddrInfo对象实现，包含SocketID、PortID、SlotID、RootBDF等属性

• 这种丝印类型针对的是CPU直出硬盘，不经过RAID卡管理，这些硬盘的信息需要通过BMA上报。有以下几个关键流程：


1、BMA基于rootBDF向BMC获取硬盘的丝印号

2、BMA将获取到的直通盘信息连同丝印号挂到BMC的资源协作路径上

3、storage组件通过丝印号来匹配Drive对象，匹配成功则将直通盘信息赋给对应的Drive对象

[lihang111 (TTY lihang)]

请教一个问题，关于DiskSilk，第一步 “BMA基于rootBDF向BMC获取硬盘的丝印号”，具体是通过什么方式呢，是ipmi命令吗，有什么方法能手动调试看是否配置正确？当前遇到的问题是配置了与带内一致的rootBDF，但BMA没有获取到丝印导致硬盘信息没有匹配上。

[yelvsub (huangleisheng)]

是的，通过IPMI命令。具体问题定位建议另外发帖求助，描述详细问题现象

[ChenMinjun]

bmc需要向bios提供nvme丝印文件，bios才能获取nvme的信息。请问nvme的丝印格式及数据来源是如何的呢？

[yelvsub (huangleisheng)]

你们用的是华为的bios吗

[ChenMinjun]

是的，bios也是通过ReadFileFromBmc获取bmc的silkconfig.json，但是nvme在silkconfig.json的格式不知道。

[yelvsub (huangleisheng)]

理论上NVMe应该也是PCIeSilk这种格式类型，ComponentType为NVMe（2）。来源也是PcieAddrInfo对象，格式可参考一键收集中的silkconfig.json。代码见bios仓的prepare_silk_config函数

[ChenMinjun]

是的，我看代码分析后，也是如您所说。

[zhenghaowei (河南昆仑-郑豪伟)]

BMC 准备silkconfig.json又是怎么做的呢？
silkconfig.json如果没有生成，应该怎么定位呢

[yelvsub (huangleisheng)]

1、这部分代码在bios仓的prepare_silk_config。对于不同的丝印类型会访问不同的资源协作路径，具体的对应关系可以参考这篇总结
2、建议先通过增加打印的方式进行定位

[ChenMinjun]

CPU通过SerDes接UBC直出的NVMe盘，是走DiskSilk还是PCIeSilk？

[yelvsub (huangleisheng)]

ComponentType为NVMe（2），应当是 PCIeSilk

[ChenMinjun]

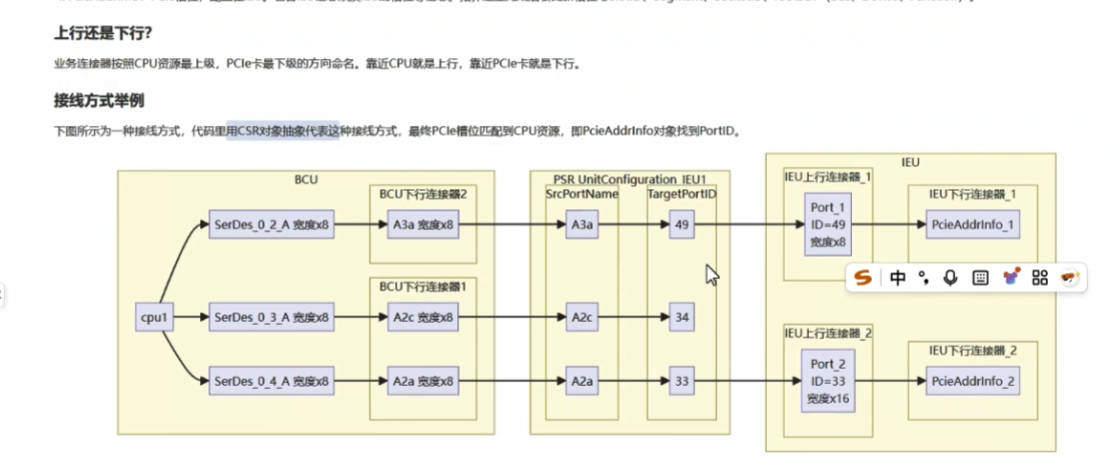

pcie槽和cpu portid的对应关系，在csr对象配置上，一般按下图连接 bcu—>psr—>ieu—>pcieaddrinfo来生成丝印信息。

那么对于从cpu直出nvme盘的情况，在csr文件配置上，是bcu–>pcieaddrinfo吗？即在bcu里描述pcieaddrinfo

[yelvsub (huangleisheng)]

如果没有Riser，那可以在BCU配

[bakbad]

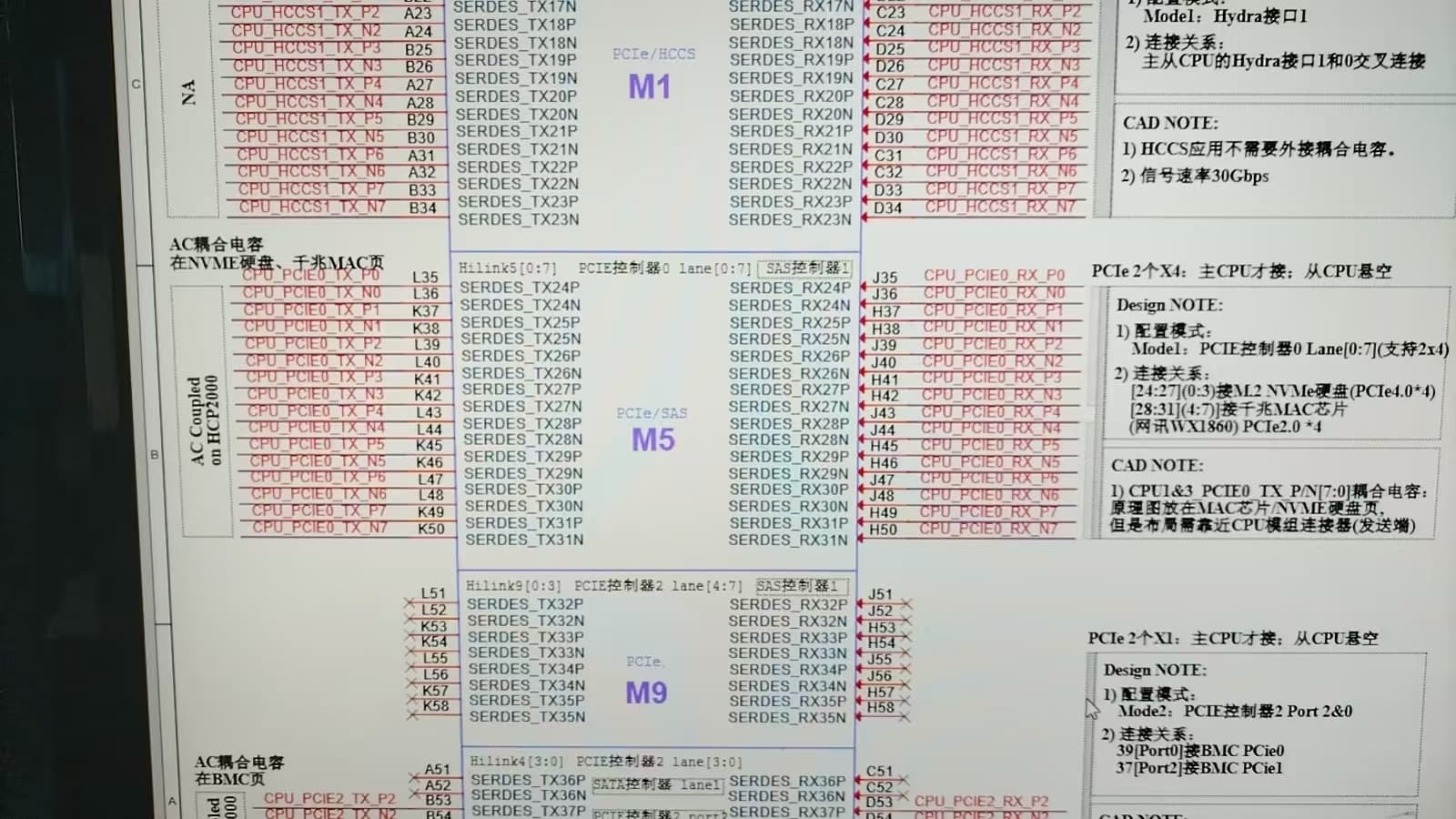

你好，请教下，我手上有块板子也是Serdes通过UBC直接 接的PCIe设备，请问下这个Serdes和BCU下行连接器的Port的对应关系是怎么确定的呀？如下图的PCIE控制器0，它被一分为二，当做两个X4再用，怎么确定Serdes和BCU下行连接器的关系呀？
