MiniSAS接口及其下硬盘适配问题分析与解决方案
根据您提供的信息，系统中存在 MiniSAS 接口连接两块 SATA 硬盘，但 SilkScreen 信息未正确显示（值为 null），尽管已配置 PcieAddrInfo_SAS 且 silkconfig.json 文件中也生成了相关丝印数据。以下基于知识图谱和文档内容进行综合分析与指导。
问题核心：SilkScreen 为空的原因分析

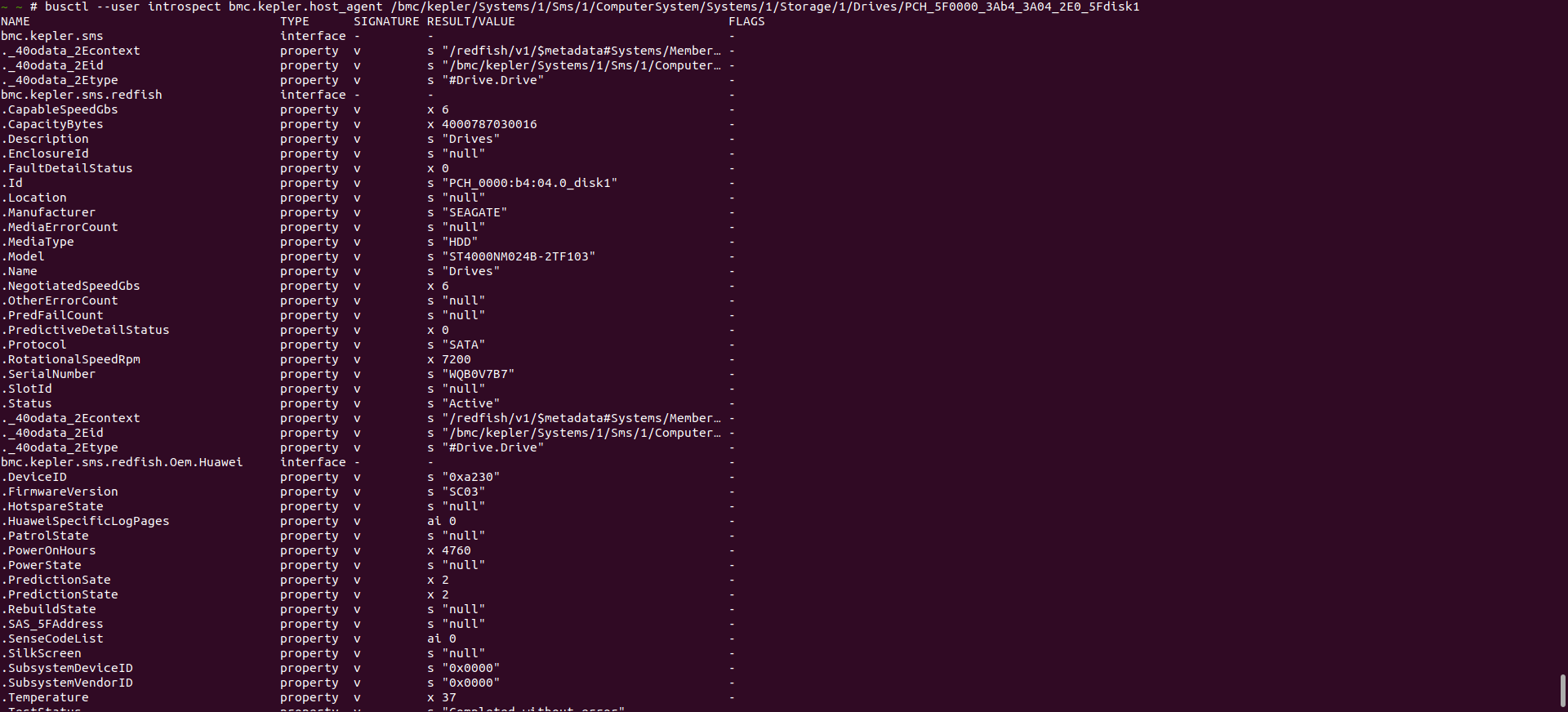

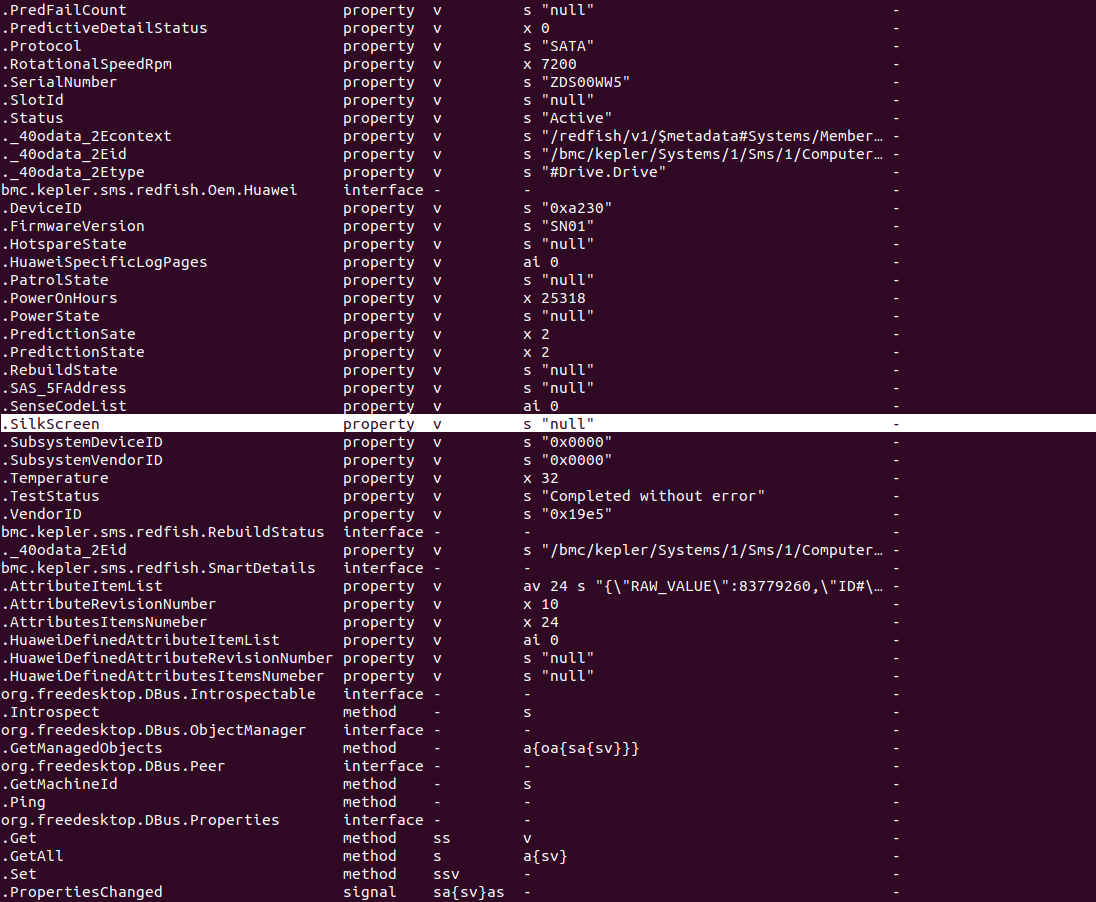

尽管操作系统识别到了硬盘（通过 /sys/block 可见 sda, sdb 路径），Redfish 接口也能获取硬盘基本属性（如 SerialNumber, Protocol），但 SilkScreen 属性始终为空，说明：
硬件通信正常
物理位置映射或配置未正确生效
根据知识图谱中的关键事实：

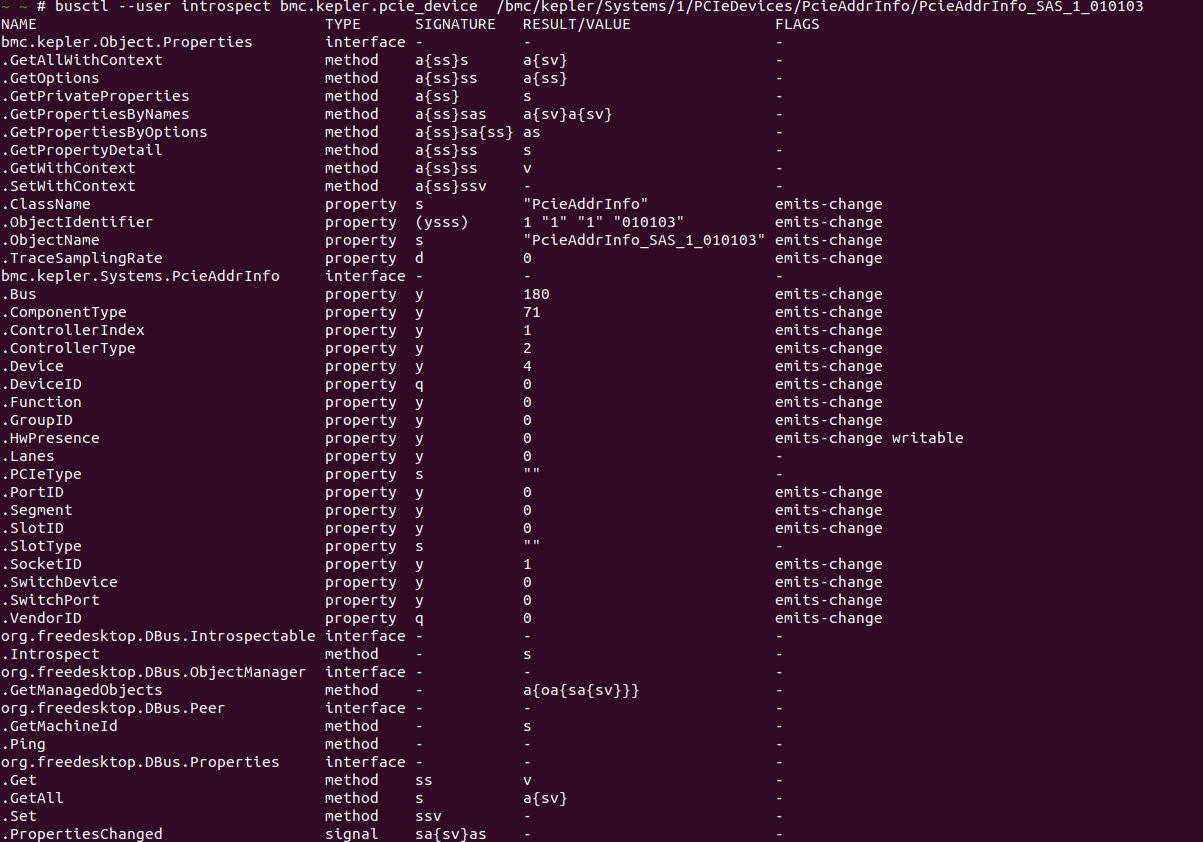

SilkScreen 的生成依赖于 PcieAddrInfo_SAS 配置是否被正确解析和应用。PcieAddrInfo_SAS 必须在 HddBackplane 上正确配置 才能实现丝印标签的上报。SilkConfigJson 依赖于 PcieAddrInfo_SAS 的完整性来生成最终用于显示的 silkconfig.json。- 用户
liujie_11 曾报告：即使配置了 PcieAddrInfo_SAS，HostAgent 的 SilkScreen 字段仍为 null —— 这与当前现象一致。
根本原因分析
1. PcieAddrInfo_SAS 配置未与 HddBackplane 关联
关键关系：HddBackplane -- PcieAddrInfo_SAS
必须在 硬盘背板（HddBackplane）的 CSR 配置中引用 PcieAddrInfo_SAS，否则 BMC 不会将其用于丝印生成。
您的描述中提到“按照直通硬盘 SATA 的配法”，但 MiniSAS 是一种多盘位扩展接口，需显式声明其所在的背板拓扑结构。
错误点：仅配置了 PcieAddrInfo_SAS_1 到 PcieAddrInfo_SAS_10，而未在背板级配置中声明 Location: HddBackplane${Slot} 或 Drive 对象未引用 RefPCIeAddrInfo。
2. 缺少 Drive 映射对象
关键关系：Drive -- PcieAddrInfo_SAS
每个实际的硬盘（Drive）必须通过 RefPCIeAddrInfo 引用对应的 PiceAddrInfo_SAS_x 条目，否则 HostAgent 无法完成物理位置与逻辑设备的匹配。
您当前只配了控制器端的 PCIe 地址映射，但没有建立从具体硬盘槽位到 PcieAddrInfo 的绑定。
3. ControllerType 设置不当
您尝试将 ControllerType 改为 3 无效。
ControllerType = 2 表示 SAS 控制器（正确）ControllerType = 3 可能是其他类型，不一定适用于 MiniSAS 直连场景
建议保持 ControllerType = 2，并确保 ComponentType 正确标识为 SEU SAS 类型或类似。
4. SR 文件未正确包含 PcieAddrInfo_SAS 定义
关键关系：SR File -- defines --> PcieAddrInfo_SAS
如果 PcieAddrInfo_SAS 条目不在正确的 .sr 配置文件中申明，BMC 将无法加载该配置，导致 bios_read_file_from_bmc 读取失败，get_pcie_silk_config 无法获取数据。
正确适配方法：MiniSAS + HDD 的完整配置流程
请按照以下步骤进行完整配置：
第一步：确保 CSR 中定义 HddBackplane 并启用 silk-screen 支持
参考《硬盘背板开发指南》（搜索结果 ID: 1）：
# 示例：在 CSR 文件中定义 HddBackplane
HddBackplane:
StartSlot: 0 # 必须设置，否则无效
MaxDriveCount: 10 # 支持最多 10 个槽位
SlotIDList: [0, 1, 2, ..., 9]
EnableSilkScreenReport: true # 显式开启丝印上报
关系：HddBackplane requires PcieAddrInfo_SAS for silk-screen reporting
第二步：正确配置 PcieAddrInfo_SAS 条目（建议只定义实际使用的）

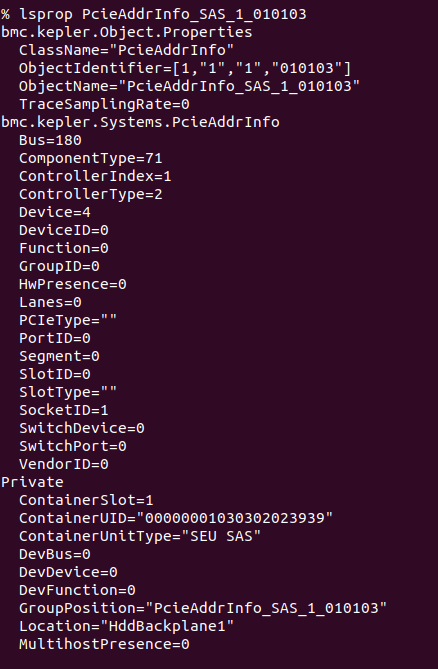

PcieAddrInfo_SAS_1:
RootBDF: "0000:b4:04.0"
SocketID: 1
ControlId: 1
PhyId: 0 # 对应物理端口 0
SlotID: 0 # 槽位 0 上的硬盘
ControllerType: 2
ContainerUID: "00000001030302023935"
ContainerUnitType: "SEU SAS"
Location: "HddBackplane0"
GroupPosition: 0
PcieAddrInfo_SAS_2:
RootBDF: "0000:b4:04.0"
SocketID: 1
ControlId: 1
PhyId: 1 # 物理端口 1
SlotID: 1
ControllerType: 2
ContainerUID: "00000001030302023935"
ContainerUnitType: "SEU SAS"
Location: "HddBackplane1"
GroupPosition: 1
注意：
PhyId 应等于 MiniSAS 各通道编号（对应端口号）SlotID 应与物理槽位一一对应Location 必须为 "HddBackplane${Slot}" 格式
第三步：定义 Drive 对象并引用 PcieAddrInfo
Drive:
- SlotID: 0
RefPCIeAddrInfo: PcieAddrInfo_SAS_1 # 关键！绑定物理地址
- SlotID: 1
RefPCIeAddrInfo: PcieAddrInfo_SAS_2
关系：Drive references PcieAddrInfo_SAS for silk screen labeling
否则 HostAgent 无法知道哪个硬盘对应哪个丝印标签。
第四步：确认 SR 文件包含上述对象
确保 .sr 文件（或对应的配置源）中注册了所有 PcieAddrInfo_SAS_x 和 Drive 定义。
关系：PcieAddrInfo_SAS defined in SR File
否则 bios_read_file_from_bmc 不会加载这些配置。

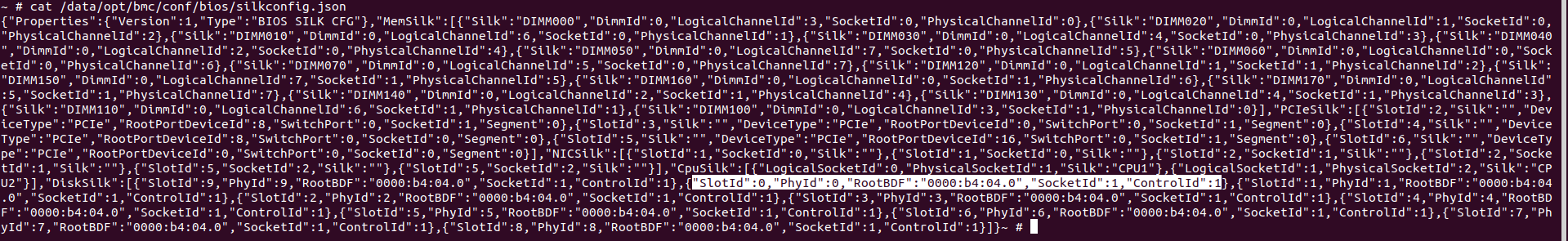

第五步：验证 silkconfig.json 输出与 HostAgent 解析
运行：
cat /data/opt/bmc/conf/bios/silkconfig.json
应看到如下格式：
"DiskSilk": [
{
"ControlId": 1,
"SlotId": 0,
"RootBDF": "0000:b4:04.0",
"PhyId": 0,
"SocketId": 1
},
...
]
并且：
SocketId 与 BIOS 报告一致（CPU2 → SocketID=1）RootBDF 与 lspci 输出一致PhyId 与 OS 层 port-7:0, port-7:1 的编号一致
第六步：重启 HostAgent 或触发刷新
有时 HostAgent 缓存旧状态，可尝试：
systemctl restart hostagent
或重新加载：
bios_read_file_from_bmc # 手动触发读取
然后再次查看 Redfish 接口：
busctl get-property bmc.kepler.sms.redfish /xyz/openbmc_project/inventory/item/disk/slot0 xyz.openbmc_project.Inventory.Item Silkscreen
调试建议
1. 使用用户 caiyesheng_b48v3 的建议
caiyesheng_b48v3 用户指出：PcieAddrInfo_SAS 必须配置在 HddBackplane 上，并建议参考已有配置保持一致性。
建议：
- 查看现有成功机型的 CSR/SR 配置
- 复用已验证的
ContainerUID、GroupPosition 参数
2. 验证 BMC 是否识别 PCIe 路径
使用 lspci 确认 Root Port 是否为 b4:04.0：
lspci | grep -i sas
并与 PcieAddrInfo_SAS.RootBDF 完全一致（注意 domain 是否为 0000:）
总结：解决 SilkScreen 为空的关键点
| 项目 |
是否必须 |
说明 |
HddBackplane 定义 |
是 |
必须设置 StartSlot, EnableSilkScreenReport |
PcieAddrInfo_SAS_x 配置 |
是 |
逐个定义实际使用的端口 |
Drive.RefPCIeAddrInfo 绑定 |
是 |
每个硬盘必须绑定到一个 PcieAddrInfo |
Location 字段格式正确 |
是 |
必须为 "HddBackplane${Slot}" |
.sr 文件包含配置 |
是 |
BMC 启动时读取 |
silkscreen 字段由 HostAgent 自动填充 |
否 |
不能手动赋值，需自动解析 |
推荐参考资料
- 【硬盘背板开发指南】（ID: 1）—— 了解如何在 openUBMC 上适配硬盘背板
- 【openUBMC 25.12 LTS 版本发布说明】（ID: 4）—— 支持多款 NVMe 硬盘，驱动框架增强
- 【探索openUBMC】（ID: 8）—— 理解 BMC 在硬件管理中的角色
最终结论
当前 SilkScreen 为空的根本原因是：虽然 PcieAddrInfo_SAS 已配置，但未通过 HddBackplane 和 Drive 对象建立完整的“物理槽位 → PCIe 映射”关系，导致 HostAgent 无法生成丝印信息。
建议操作：
- 在 CSR 中正确定义
HddBackplane
- 为每个硬盘创建
PcieAddrInfo_SAS_x
- 创建
Drive 对象并 RefPCIeAddrInfo 引用上述配置
- 确保
.sr 文件包含这些对象
- 重启 HostAgent 并验证 Redfish 输出
完成以上步骤后，SilkScreen 应能正常显示非 null 的值，Web 页面也能正确展示硬盘丝印信息。
