带内SATA盘配置问题

交流互助区
1

具体硬盘信息和配置如下
Redfish返回的BDF和phyid

image711×101 54.4 KB

image582×768 15.9 KB

有两个问题需要请教下，第一个：目前PcieAddrInfo类已经根据redfish返回的BDF和phyid（与portid对应）配置了，为何.SilkScreen仍然为null？哪一步配置有误？ 第二个：silkconfig.json文件的作用是什么？或者是说这个文件与什么有关联？我看里面的内容既不和os下获取的硬盘的BDF一致，也不和PcieAddrInfo的配置信息一致

MiniSas接口及其下硬盘如何适配
2

答案内容由AI生成，仅供参考：

带内 SATA 盘配置问题分析与解答

根据您提供的信息，针对提出的两个问题进行详细解答和分析。

问题一：PcieAddrInfo 已配置，为何 .SilkScreen 仍为 null？

现象描述

  • 已按 Redfish 返回的 BDF 和 phyid（对应 PortID）正确配置了 PcieAddrInfo_SAS_1 和 PcieAddrInfo_SAS_2。
  • 但 Host_Agent 资源树中硬盘对象的 .SilkScreen 属性值仍为 null，无法正常显示丝印信息。

根本原因分析

:white_check_mark: 1. PcieAddrInfo 配置本身已基本正确

从您提供的配置来看：

"PcieAddrInfo_SAS_1": {
    "Bus": 74, "Device": 3, "Function": 0 → BDF: 0000:74:03.0
    "ControllerType": 3 (SATA), "PortID": 2 → phyid = 2
}
"PcieAddrInfo_SAS_2": {
    "Bus": 74, "Device": 3, "Function": 0 → 同一控制器
    "PortID": 1 → phyid = 1
}

与 Redfish 返回路径 /PCH_0000:74:03.0_ata2 和 ata1 匹配（ataN 对应 PortID/N），初步判断 BDF 和端口映射基本正确。

注：在逻辑上 ata1 可能对应 PortID=1，需确认 BIOS/BMC 是否严格一致。

:cross_mark: 2. 根本问题可能在于：.SilkScreen 依赖 BMA 成功上报，而前提是完整的 DiskSilk 流程生效

根据知识库内容（bios相关FAQ 和文档交流记录），.SilkScreen 字段为 null 是典型表现，说明以下任一环节失败：

环节 作用 常见问题
① silkconfig.json 文件缺失或错误 BIOS 从 BMC 加载此文件，获取硬盘丝印配置 若缺失，BIOS 无法传递信息
② BMA 未正确采集带内 SATA 信息 BMA 需主动读取 SATA 设备信息并通过 Redfish 上报 未适配或未启动 BMA
③ Drive 对象未引用 PcieAddrInfo_SAS RefPCIeAddrInfo 或资源树未绑定导致匹配失败 CSR 中未正确配置 Drive 关联
④ PcieAddrInfo 中缺少某些关键字段 如 RootBDF、ControlId、PhyId 等字段缺失 导致 DiskSilk 无法生成

关键排查点

:magnifying_glass_tilted_left: 检查 silkconfig.json 是否生成且包含 DiskSilk 信息

运行以下命令检查：

# 查找文件
find / -name "silkconfig.json"

# 若存在，查看内容
cat /path/to/silkconfig.json

期望内容片段：

{
  "DiskSilk": [
    {
      "RootBDF": "0000:74:03.0",
      "SocketId": 0,
      "SlotId": 0,
      "PortId": 2,
      "ControlId": 1,
      "PhyId": 2
    },
    {
      "RootBDF": "0000:74:03.0",
      "SocketId": 0,
      "SlotId": 1,
      "PortId": 1,
      "ControlId": 1,
      "PhyId": 1
    }
  ]
}

若文件不存在或无 DiskSilk 条目 → 说明 BMC 未生成该配置项。

:magnifying_glass_tilted_left: 确认是否启用了 BMA（Host_Agent）

执行：

ps | grep host_agent

若无进程，则 BMA 未运行 → 无法采集 SilkScreen。

:magnifying_glass_tilted_left: 验证 CSR 中是否正确配置了 Drive 对象并关联 PcieAddrInfo

示例应类似：

"Drive_SAS_1": {
    "Id": 1,
    "Type": "SATA",
    "HddBackplaneStartSlot": 0,
    "RelativeSlot": 0,
    "RefPCIeAddrInfo": "PcieAddrInfo_SAS_1"
}

注意：RefPCIeAddrInfo 必须指向正确的 PcieAddrInfo_SAS_X 对象名。

:white_check_mark: 解决方案建议

  1. 确认 silkconfig.json 是否生成

    • 确保 bios_read_file_from_bmc 能读取该文件。
    • 检查启动日志是否有错误。

  2. 确保正确配置 ControllerType = 3（SATA）

    • 您当前配置为 3，是正确的。
    • 但需注意 phy_id 是否从 PortID 自动推导？有些系统要求显式配置：
      "PhyId": 2  // 显式添加

  3. 显式配置 RootBDF 字段

    即使 B/D/F 已分列，仍建议补全 RootBDF 字符串字段，避免解析歧义。

    "RootBDF": "0000:74:03.0"

  4. 检查 bios_service.lua 中 get_pcie_silk_config 是否执行成功

    • 此函数负责生成 silkconfig.json 内容。
    • 若其未包含 SATA 条目 → 需在代码中确认是否过滤了 ControllerType == 3。

问题二：silkconfig.json 的作用与关联关系是什么？

:white_check_mark: silkconfig.json 的作用详解

silkconfig.json 是 BMC 向 BIOS 提供“硬件丝印信息”的核心配置文件。

主要作用：

功能 描述
统一硬件标识 将物理设备（如硬盘、内存、NVMe）与逻辑编号（SlotID, SocketID）绑定，实现准确标注。
支持 BIOS 显示 BIOS 使用此文件更新人机界面（如系统信息页）、SMBIOS 表。
支持 Redfish 查询 BMC 在 Redfish 接口中返回设备丝印时依赖此数据。
驱动匹配依据 BMA/Host_Agent 使用它判断哪个逻辑盘对应哪个物理槽位。

:link: silkconfig.json 与哪些组件关联？

组件 关联方式 说明
BIOS 通过 IPMI 命令 ReadFileFromBmc 读取 启动阶段加载文件，用于填充界面和 SMBIOS
BMC 由 bios_service.lua 脚本生成 调用 get_pcie_silk_config() 从 PcieAddrInfo 提取数据
Host_Agent (BMA) 采集物理设备后，将信息匹配到该文件定义的模板 成功匹配后，.SilkScreen 字段才非空
PcieAddrInfo 是生成 silkconfig.json 的数据源 所有 DiskSilk 信息都来自 PcieAddrInfo 对象
Redfish /redfish/v1/Systems/1/Storage/... 返回的数据依赖此文件 提供盘符、槽位号、序列号等信息

:light_bulb: 为何 silkconfig.json 内容与 OS 或 PcieAddrInfo 不一致？

这是常见误解，实际原因如下：

原因 解释
与 OS lspci 的 BDF 不同 OS 显示的是 OS 枚举后的实际设备 BDF，而 silkconfig.json 是预配置的预期拓扑。如果启动时设备未就绪，或 ACS 配置干扰，可能导致差异。
与 PcieAddrInfo 配置不一致 可能是因为 bios_service.lua 脚本 未正确读取或转换 PcieAddrInfo，尤其是 ControllerType=3（SATA）未被纳入处理流程。

:white_check_mark: 结论：

silkconfig.json 并非运行时动态抓取，而是 基于 CSR 配置静态生成的“蓝图”，其内容必须与系统实际的硬件规划一致。

:white_check_mark: 总结与建议

1. 解决 .SilkScreen 为 null 的关键步骤

步骤 操作
:white_check_mark: 步骤 1 检查 silkconfig.json 是否存在，是否有对应 SATA 的 DiskSilk 条目
:white_check_mark: 步骤 2 确认 PcieAddrInfo_SAS_X 中是否包含 RootBDF 和 PhyId 字段
:white_check_mark: 步骤 3 检查 BMA (host_agent) 是否运行
:white_check_mark: 步骤 4 验证 Drive 对象是否通过 RefPCIeAddrInfo 引用了 PcieAddrInfo_SAS_X
:white_check_mark: 步骤 5 检查 bios_service.lua 是否在 get_pcie_silk_config 中处理了 ControllerType == 3（SATA）

2. silkconfig.json 的正确理解

  • 它是 BMC → BIOS → UI 层传递丝印信息的载体。
  • 内容来源于 PcieAddrInfo 对象。
  • 不必与 lspci 完全一致，但应反映设计预期，且在设备正常时可匹配。

:hammer_and_wrench: 推荐补充配置示例

"PcieAddrInfo_SAS_1": {
    "Location": "HddBackplane${Slot}",
    "ComponentType": 71,
    "ControllerIndex": 0,
    "ControllerType": 3,
    "GroupPosition": "PcieAddrInfo_SAS_1_${GroupPosition}",
    "ContainerUID": "0000001030302023934",
    "ContainerUnitType": "SEU SAS",
    "SocketID": 0,
    "SlotID": 0,
    "PortID": 2,
    "PhyId": 2,
    "RootBDF": "0000:74:03.0",
    "Bus": 74,
    "Device": 3,
    "Function": 0
}

添加 RootBDF 和 PhyId 后，再检查 silkconfig.json 是否生动生成了对应项。

如仍无效，请提供 silkconfig.json 内容及 host_agent 日志进一步分析。

相关链接：

  1. SAS/SATA盘信息无法获取
  2. M.2转接板下硬盘信息无显示
  3. sata盘信息获取问题
  4. nvme在silkconfig.json的格式
  5. bios相关FAQ | 文档中心 | openUBMC
3

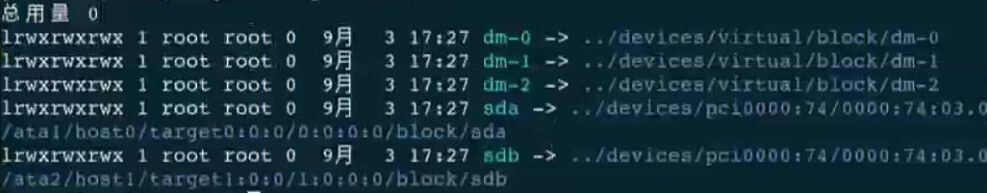

os侧硬盘信息

image987×193 46.7 KB

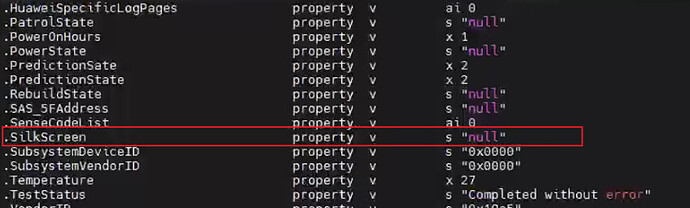

资源树硬盘信息
/bmc/kepler/Systems/1/Sms/1/ComputerSystem/Systems/1/Storage/1/Drives/PCH_5F0000_3A74_3A03_2E0_5Fata1对象

image849×257 50.2 KB

4

查看一下丝印信息，telnet登录bmc，cat /data/opt/bmc/conf/bios/silkconfig.json

如果是SAS控制器，就需要配置ControllerType为2。建议把PcieAddrInfo_SAS的ControllerType配置成2后，升级CSR后重启带内OS再试试。

5

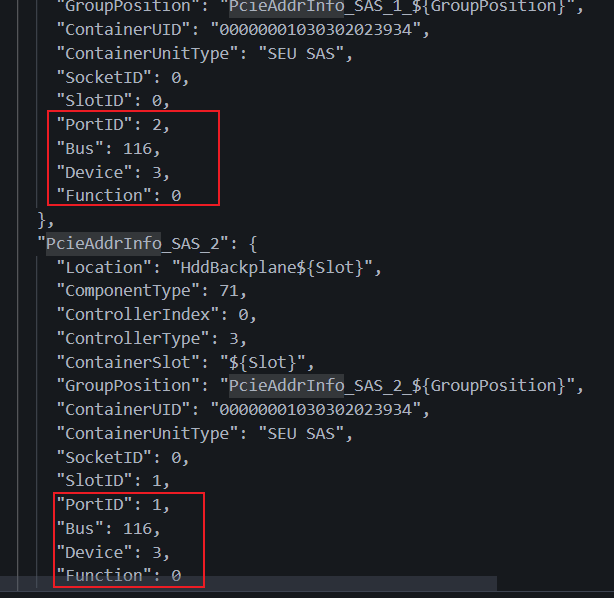

目前丝印是有信息的，PcieAddrInfo的BDF配置的为OS下获取的BDF，74：03.0
配置下来为bus 116 Device 3 Function 0 ，然后PortID配置的是Redfish返回的ata1和ata2

image614×598 13.3 KB

现在的情况是.SilkScreen仍未null，不清楚哪里配置有误

6

感觉不是ControllerType的问题，我这个是SATA盘，配置3应该没问题，配置2我也试过了，一样是SilkScreen为null

7

@aliens_to_mars 帮忙看下伙伴直通SATA盘的配置问题
