bcu cpld固件更新后，选择整机下电生效控制报错

交流互助区
1

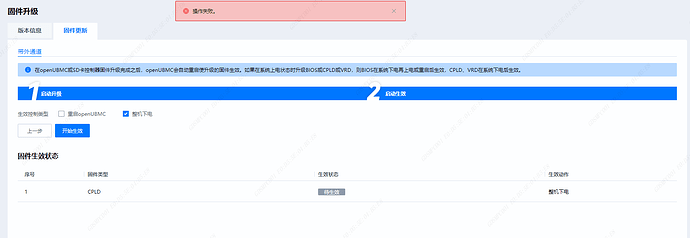

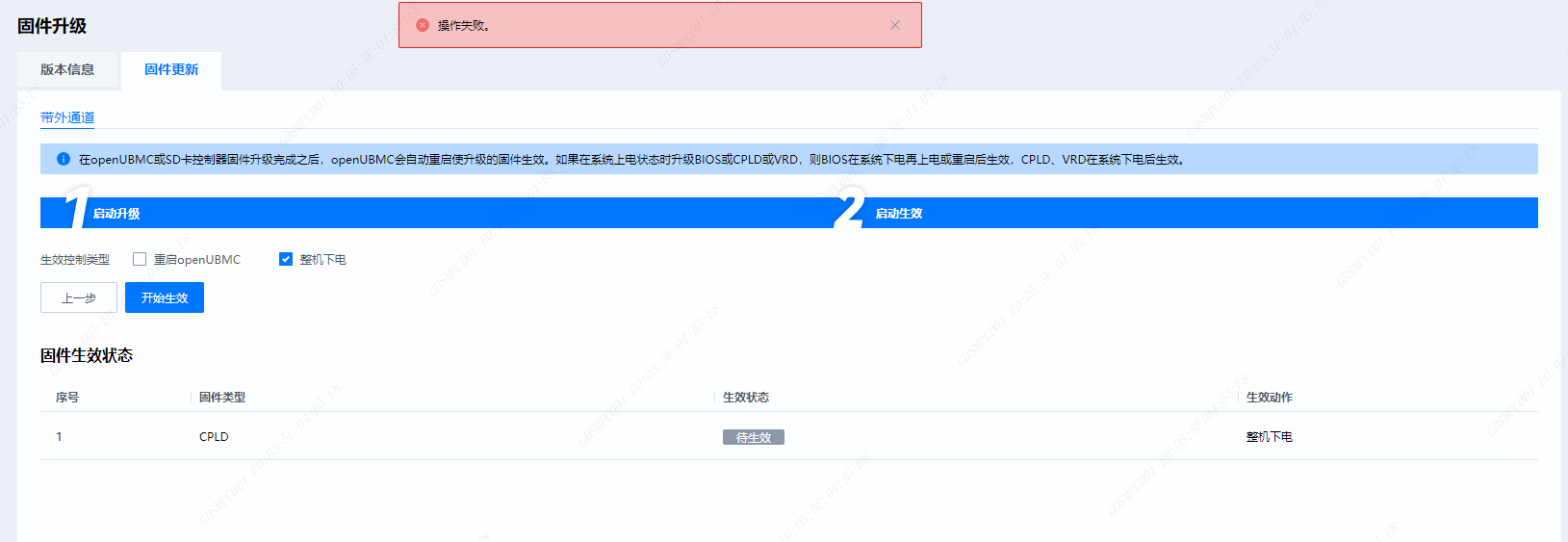

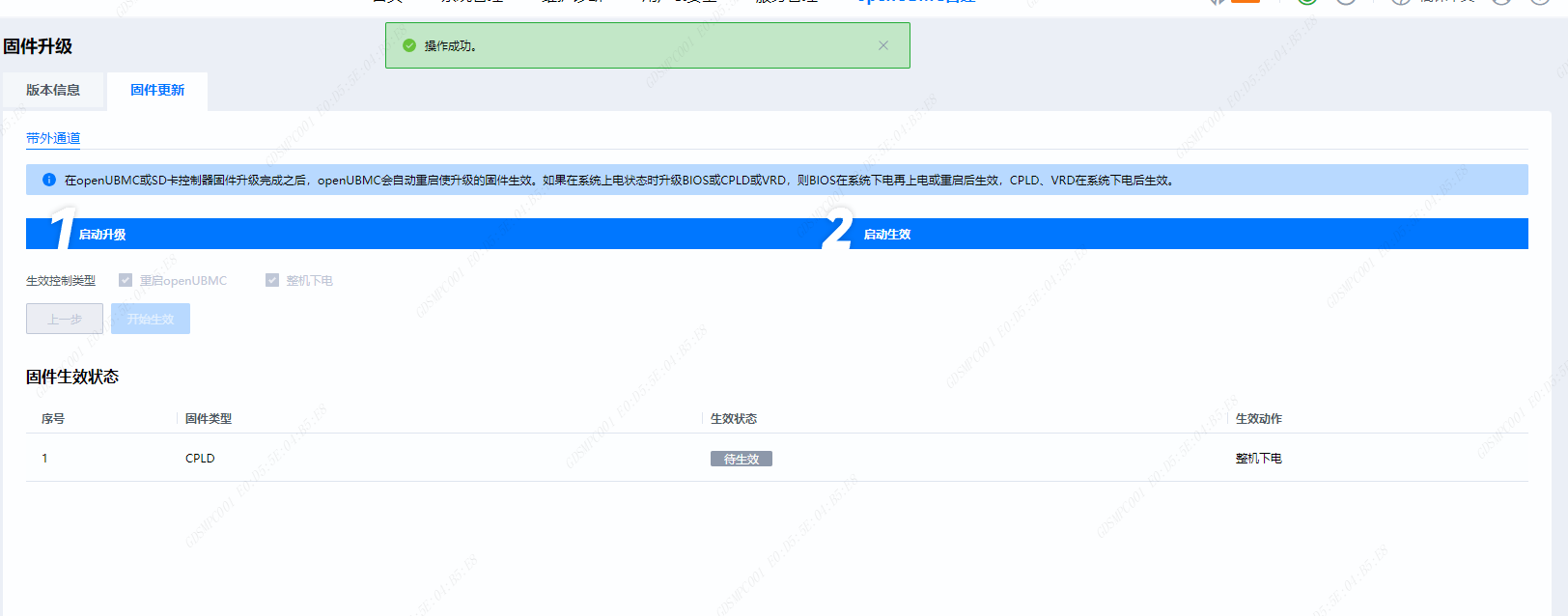

升级bcu cpld 固件后，只勾选整机下电生效控制类型报错，勾选重启bmc 和整机下电后，执行了生效控制动作，查看代码，发现两者都勾选后是实际是 reset ac ，请问为什么要这样子设计？ bcu sr 是 14060876_00000001020302031825.sr

2

答案内容由AI生成，仅供参考：

BCU CPLD 固件升级后整机下电生效控制报错问题分析

在进行BCU CPLD固件升级后，选择“整机下电”作为生效控制类型时出现操作失败的报错，而同时勾选“重启BMC”和“整机下电”则可以成功执行生效动作。根据提供的代码逻辑与接口定义，该设计行为是系统有意为之，并非异常。

从REST API /UI/Rest/BMCSettings/UpdateService/StartActive 的请求体定义可见，ActivationActions 参数支持两个可选项：ResetBMC 和 PowerOff。当仅传入 PowerOff 时，系统尝试仅通过整机下电使CPLD固件生效；但部分硬件平台（如BCU）对CPLD升级后的生效机制有严格要求——必须经历完整的AC掉电再上电周期（即物理断电）才能确保新固件被正确加载。

然而，在某些实现中，“整机下电”若未伴随后续明确的电源恢复指令，可能无法触发真正的“断电-通电”循环，导致CPLD未能重新初始化，从而造成升级未实际生效或校验失败。因此，系统在检测到同时选择 ResetBMC 和 PowerOff 时，会将其解释为一个复合动作 ResetAC（等效于整框AC重启），这实际上模拟了完整的断电重启流程。

为何两者都勾选后实际执行的是 ResetAC？

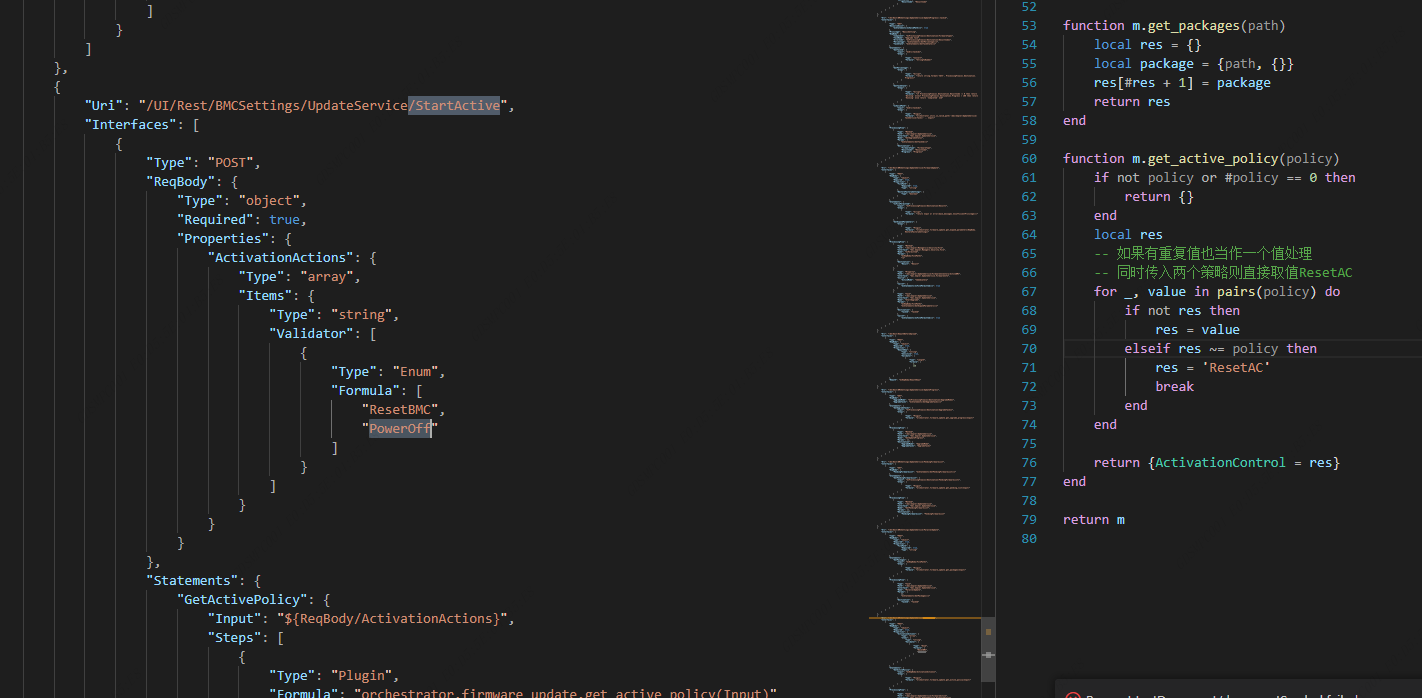

根据所提供的 Lua 脚本逻辑：

function m.get_active_policy(policy)
  if not policy or #policy == 0 then
    return {}
  end

  local res
  for _, value in pairs(policy) do
    if not res then
      res = value
    elseif res ~= policy then
      res = 'ResetAC'
      break
    end
  end

  return {ActivationControl = res}
end

此函数逻辑表明：

  • 若只传一个策略（如 PowerOff 或 ResetBMC），返回对应动作；
  • 若传入多个不同策略，则强制合并为 'ResetAC'。

这意味着系统将多选策略视为需要更彻底的复位方式，以确保所有组件（包括CPLD）都能进入预期状态。这种设计是为了保证升级可靠性，特别是在涉及低级硬件控制器（如CPLD）时，避免因部分复位不充分导致的状态不一致。

此外，知识库中提到：“CPLD 是 mission-critical、firmware-configurable 的集成电路，支持安全、认证的固件更新”，且其更新需通过 JTAG/I2C 协议完成，具有自恢复能力。这也说明其固件生效依赖于严格的电源序列控制。

SR 文件与固件生效关系说明

您提到的 SR 文件 14060876_00000001020302031825.sr 属于 VPD/SR 配置数据的一部分，用于存储板卡的静态硬件信息（如序列号、型号、PCB版本等）。虽然 SR 文件本身不影响 CPLD 固件的升级过程，但在一些系统中，CPLD 可能会读取这些信息用于配置自身行为或参与设备自发现流程。

结合知识库内容，general_hardware 模块负责初始化 Cpld 并管理其升级流程，而 firmware_mgmt 模块协调整个升级生命周期。SR 文件通常不会直接影响“生效控制”动作的选择逻辑，但它可能是整体硬件识别和配置链路的一环。

总结与建议

  1. 报错原因：单独选择“整机下电”可能导致系统无法确认是否完成了真正意义上的 AC 断电重启，因而拒绝仅以此方式生效关键固件（如CPLD）。
  2. 设计意图：同时选择“重启BMC”和“整机下电”触发 ResetAC，代表一次完整电源循环，符合CPLD固件加载的安全要求，确保升级可靠生效。
  3. 推荐做法：对于CPLD类固件升级，应始终采用“重启BMC + 整机下电”组合策略，以满足底层硬件的复位需求。
  4. 改进建议：前端界面可优化提示信息，例如显示“CPLD升级需完整AC重启，请确保勾选两项以触发ResetAC”以提升用户体验。

综上所述，该设计是为了保障关键固件升级的稳定性与安全性，符合 openUBMC 对 CPLD 管理的工程规范。"
