升级CPLD，启动生效选择整机下电报错

Hardware SIG
1

问题环境:【R220K V2】【S920X20】

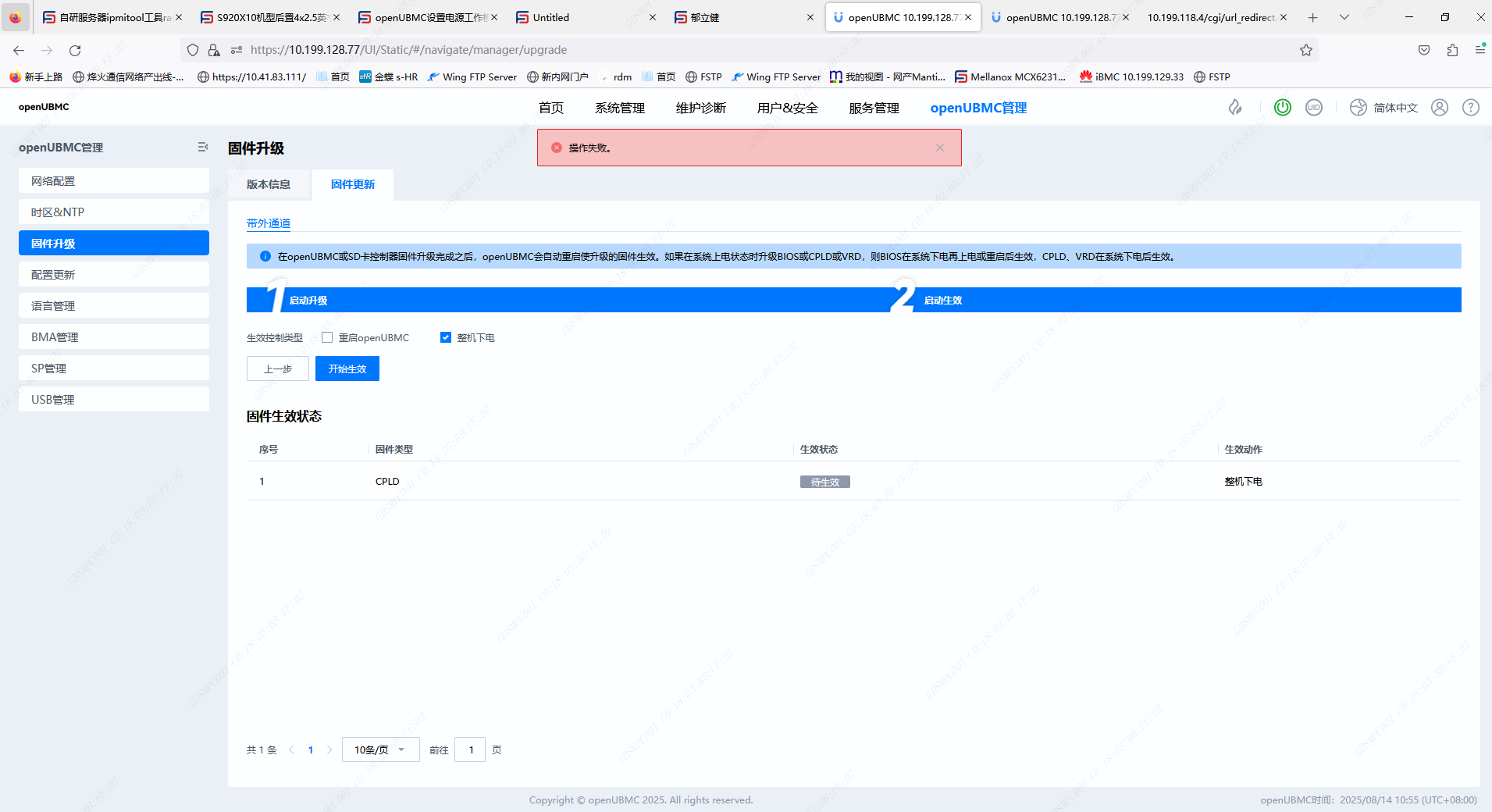

问题描述:【高性能】【openUBMC】升级基础板cpld时，启动生效选择整机下电时报错操作失败

图片1911×1040 117 KB

2

答案内容由AI生成，仅供参考：
结论：请同时勾选“重启openUBMC”和“整机下电”两个选项，即可成功触发CPLD固件生效，报错解决。

点击此处查看详细分析解答

根据您提供的环境信息（S920X20硬件平台、openUBMC固件、升级基础板CPLD）以及报错现象（启动生效时单独选择“整机下电”导致操作失败），结合知识库中的技术资料，分析如下：

问题原因

CPLD（复杂可编程逻辑器件）属于底层硬件控制器，其固件升级后必须经历一次完整的AC断电再上电周期（即物理断电）才能确保新固件被正确加载。单独选择“整机下电”仅执行下电操作，缺少后续的上电步骤，系统无法确认是否完成了完整的“断电-通电”循环，因此拒绝以该方式生效关键固件。

在 openUBMC 的生效控制逻辑中，“整机下电”与“重启BMC”同时选择时，系统会自动将其合并为 ResetAC 动作，该动作等效于整框的AC重启（即先下电再上电），满足CPLD固件的生效要求。相关代码片段如下（摘自知识库）：

function m.get_active_policy(policy)
  if not policy or #policy == 0 then
    return {}
  end
  local res
  for _, value in pairs(policy) do
    if not res then
      res = value
    elseif res ~= policy then
      res = 'ResetAC'
      break
    end
  end
  return {ActivationControl = res}
end

当只传入 PowerOff（整机下电）时，函数返回 PowerOff，系统仅执行下电，不会自动上电，导致CPLD无法重新初始化，因此报错“操作失败”。而当同时传入 ResetBMC 和 PowerOff 时，函数判断为多策略，强制返回 ResetAC，触发完整的AC重启流程，操作成功。

推荐做法

对于CPLD类固件升级，启动生效时应同时勾选以下两个选项：

  • 重启 openUBMC（ResetBMC）
  • 整机下电（PowerOff）

系统将自动执行 ResetAC（等效于整机下电再上电），确保CPLD固件正确生效。

补充说明

  • 该设计是系统有意为之的工程规范，并非异常。目的是保障关键固件升级的稳定性与安全性，避免因部分复位不充分导致状态不一致。
  • 如果您的场景中无法同时选择两项（例如前端界面限制），建议联系开发人员优化前端提示，或通过Redfish/WebRest接口直接调用包含 ["ResetBMC", "PowerOff"] 的 ActivationActions 参数。
  • 知识库中还指出：CPLD升级走的是冷升级流程（非热升级），该流程要求先写入升级文件，再等待带内上下电状态满足条件后执行生效，最后执行AC操作。因此选择“整机下电”单独生效不符合冷升级的完整步骤要求。

参考来源

  • 知识库文档《bcu cpld固件更新后，选择整机下电生效控制报错》（topic 2474）明确解释了该设计逻辑与代码实现。
  • 知识库关系 CPLD Upgrade → Power Cycle Effect：CPLD upgrade may require a power reboot to take effect。
  • 升级常见问题指南（Q4）：“上电升级CPLD，下电后未生效”章节指出CPLD注册的生效条件可能是 PowerCycle（系统重启生效），需要完整的ResetAC。

结论：请同时勾选“重启openUBMC”和“整机下电”两个选项，即可成功触发CPLD固件生效，报错解决。
