CPLD生效模式缺少DC方式

[kunlun_xiechuanguan]

问题描述

当前升级主板CPLD以及扩展板CPLD之后，AC生效的会影响业务，需要切换成DC生效方式
但是目前没有支持DC生效方式：

环境信息

• 操作系统：[如 Ubuntu 24.04]

• 软件版本：[如 OpenUBMC2509]

• 硬件配置：[如 CPU、内存等]

重现步骤

1. [第一步] 上电情况下烧写CPLD

2. [第二步] 系统下电，进行烧写CPLD

3. [第三步] CPLD烧写成功观察到BMC以及OS都被重启，影响业务

期望结果

CPLD烧写flash成功之后，进行生效的时候，可以执行DC方式进行生效

实际结果

实际上执行了AC生效方式

尝试过的解决方案

问题1： * 废弃属性：ValidMode和ValidAction在最新版本中已废弃，但是send_register_active_action从代码上看还是获取了ValidMode
问题2：目前是否已经支持了DC生效CPLD策略，如果没有，是否可以支持上

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：
总结与建议

项目	内容
问题本质	缺少对“DC断电生效”方式的支持，当前默认使用AC Cycle
是否支持DC生效	当前OpenUBMC版本不支持
根本原因	硬件初始化要求完整电源序列 + 缺乏标准接口定义
临时解决方案	使用 Smooth Reboot 或 PowerCycle 方式延迟生效
最佳实践	勾选“重启BMC”与“整机下电”，触发 ResetAC 模式
未来方向	提议增加DC Cycle支持，作为高级电源策略可选功能

点击此处查看详细分析解答

CPLD生效模式缺少DC方式问题分析与解决方案

根据您提供的信息，当前在升级主板和扩展板CPLD后，系统采用AC生效方式（即整机掉电重启）会对业务造成影响，您希望切换为DC（Direct Current，直流电源）生效方式。以下是对此问题的全面分析与解答。

---

问题核心分析

当前现象

• 操作流程：上电状态下烧写CPLD → 系统下电 → CPLD烧写成功 → BMC与OS均被重启（即执行了AC重启）
• 实际行为：系统触发的是 AC Cycle（交流断电再上电），导致整机重启，影响业务连续性
• 期望目标：实现 DC方式生效，即仅切断直流供电部分，不进行完整AC重启，以减少对业务的影响

---

背景知识梳理

1. CPLD升级生效机制概述

CPLD作为复杂可编程逻辑器件，在固件更新后必须通过特定系统事件才能使新固件生效。常见生效方式包括：

生效方式	说明
PowerOff	仅关机，但不保证硬件重初始化
PowerCycle	安全关机后再上电
ResetAC	模拟完整AC掉电–上电周期，等效于拔插电源线
Smooth Reboot	平滑重启，在BMC重启时执行生效动作，减少中断

根据知识库文档，ResetAC 是一种复合动作，通常由同时选择“重启BMC”和“整机下电”触发，用于确保CPLD完成完整复位。

---

2. 当前支持的生效动作定义（来自代码片段）

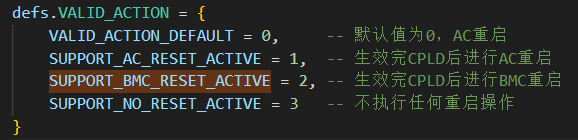

def VALID_ACTION_DEF = {
    VALID_ACTION_RESET_ACTIVE = 0,        -- 默认值为0，AC重启
    SUPPORT_AC_RESET_ACTIVE = 1,          -- 生效完CPLD后进行AC重启
    SUPPORT_BMC_RESET_ACTIVE = 2,         -- 生效完CPLD后进行BMC重启
    SUPPORT_NO_RESET_ACTIVE = 3           -- 不执行任何重启操作
}

关键点：

• 所列选项中无DC相关模式（如 SUPPORT_DC_RESET_ACTIVE 或类似枚举）
• 当前最多支持 AC重启、BMC重启、不重启
• ValidMode 和 ValidAction 已在最新版本中标记为废弃

---

3. 废弃属性与实际使用的矛盾

您提到：

“ValidMode和ValidAction在最新版本中已废弃，但是 send_register_active_action 从代码上看还是获取了 ValidMode”

事实确认：

• 确实，ValidMode / ValidAction 已被标记为废弃字段（见Knowledge Graph中 ValidAction 实体描述）
• 新机制应使用 RegisterActiveAction RPC 接口进行生效策略注册，通过 ActiveCondition 和 ActiveMode 参数传递策略
• 但部分旧路径仍可能读取 CSR 配置中的 ValidMode 字段（兼容性考虑）

结论：系统正处于新旧机制过渡阶段，存在双重处理逻辑。

---

当前是否支持DC生效方式？

明确回答：

目前OpenUBMC系统并不直接支持“DC方式生效”的CPLD固件激活机制。

原因分析：

原因	说明
1. 硬件依赖性强	CPLD通常负责电源控制、复位信号生成等关键功能，其自身更新需依赖外部完整断电周期（AC Cycle）才能可靠加载新逻辑
2. DC断电难以隔离	“DC生效”意味着仅切断服务器内部直流供电路径，而不涉及前端PDU或电源模块的AC断开。这在多数服务器平台中无法精确实现，且存在状态不确定性
3. 缺乏标准接口	IPMI/BMC标准未定义统一的“DC Cycle”命令，现有 PowerCtrlType 接口仅支持 On, ForceOff, ACCycle, PowerCycle 等
4. 安全性考量	若允许仅DC断电生效，可能导致部分电路残留电压，引发CPLD初始化失败或状态不一致

---

替代方案与推荐做法

虽然“DC生效”暂不支持，但可通过以下机制实现业务影响最小化的CPLD生效：

方案一：使用平滑重启（Smooth Reboot）机制

原理：

• 升级完成后，注册生效任务
• 等待系统自然发生 BMC平滑重启（例如维护窗口中的计划重启）
• 在BMC启动阶段检查并触发CPLD生效

优势：

• 避免立即中断业务
• 可与其他组件升级合并处理
• 符合 openUBMC 设计规范

配置方式：

-- 使用 RPC 接口注册生效策略
RegisterActiveAction({
    ActiveCondition = "BMC_REBOOT",
    ActiveMode = "RESET_CPLD"
})

参考文档：openUBMC 支持CPLD升级平滑生效特性设计说明书

---

方案二：配置 BMCSet_CPLD_UpgradeActiveCondition 为 PowerCycle

目的：

避免仅“整机下电”失败的问题，强制要求 完整电源循环

配置项说明：

BMCSet_CPLD_UpgradeActiveCondition = PowerCycle

• PowerOff：仅下电（不够彻底，部分平台不支持）
• PowerCycle：必须经历下电→上电过程（推荐）

效果：

防止因“假下电”导致CPLD未正确加载新固件

---

方案三：前端UI优化提示“建议勾选两项”

根据知识库描述，同时选择 “重启BMC” + “整机下电” 会触发 ResetAC 模式，系统将其解释为完整AC重启。

建议：

• 在Web界面添加提示：“CPLD升级需完整AC重启，请勾选‘重启BMC’与‘整机下电’”
• 后端自动合并为 ResetAC 模式，提升用户体验与成功率

---

关于 ResetAC 的特别说明

什么是 ResetAC？

• 它不是一个物理接口，而是一个逻辑复合动作
• 仅当同时选择多个策略时触发：

  function m.get_active_policy(policy)
      if #policy == 1 then
          return policy[1]  -- 如 PowerOff 或 ResetBMC
      else
          return 'ResetAC'  -- 多选强制转为 ResetAC
      end
  end


为什么需要这样做？

• 确保真正断电：防止仅软件关机但电源未真正切断
• 满足CPLD加载要求：多数CPLD芯片需要 VIN=0 → VIN=1 的完整上电序列
• 避免部分复位问题：防止CPU/BMC已重启但CPLD固件未激活

---

可行性增强建议（可提交至社区或开发团队）

建议项	描述
新增 SUPPORT_DC_CYCLE 枚举值	在 VALID_ACTION_DEF 中增加对DC断电的支持（前提：硬件平台支持可控DC断电）
引入 PowerType 参数扩展	在 PowerCtrl 接口中区分 AC_Cycle, DC_Cycle, Hybrid_Cycle
DC Cycle 硬件适配层开发	仅在支持DC断电能力的平台（如模块化电源架构）启用该功能
增加日志追踪能力	在 firmware_mgmt 日志中记录具体生效方式（AC/DC/BMC）以便定位问题

---

总结与建议

项目	内容
问题本质	缺少对“DC断电生效”方式的支持，当前默认使用AC Cycle
是否支持DC生效	当前OpenUBMC版本不支持
根本原因	硬件初始化要求完整电源序列 + 缺乏标准接口定义
临时解决方案	使用 Smooth Reboot 或 PowerCycle 方式延迟生效
最佳实践	勾选“重启BMC”与“整机下电”，触发 ResetAC 模式
未来方向	提议增加DC Cycle支持，作为高级电源策略可选功能

---

推荐操作步骤（立即可用）

1. 修改配置项：

   BMCSet_CPLD_UpgradeActiveCondition = PowerCycle


2. 执行升级时务必勾选：

   • 重启BMC
   • 整机下电
     → 自动触发 ResetAC 完整重启

3. 结合维护窗口安排：

   • 使用 平滑生效机制，等待下次BMC重启时统一激活多个固件更新

4. 提交需求：

   • 向 openUBMC 社区或厂商提交 Feature Request：
     支持 DC Cycle 作为 CPLD 升级生效可选项

---

如需进一步协助配置生效策略或分析日志，请提供 firmware_mgmt 模块的 mdb_info.log 或 upgrade.log 片段，可帮助精准定位生效流程。

[kunlun_xiechuanguan]

是否可以支持提供DC生效方式的功能

[lisongwei]

首先需要看CPLD的电源是受哪里控制的。如果你的机器上DC下电能够重启CPLD，那么理论上CPLD的生效模式也可以配置为DC下电。否则就是硬件上不支持这种生效方式，只能选择AC生效。

然后如果确认硬件支持这种生效方式，那么需要软件修改以进行支持。当前通用硬件和固件管理模块支持的生效条件、生效动作都列在ValidCondition、ValidMode里面了，不包含DC下电的选项，建议在hardware sig提交议题。
