获取鲲鹏920模组VRD温度信息错误求助

Hardware SIG
1

在调试鲲鹏 920 模组的温度传感器过程中，发现 VRD 温度信息异常，返回结果为 -128。在 general_hardware 组件中增加日志后，定位到 IMU 返回的 VRD 信息为 nil。

目前有几个疑问点：

  1. IMU 的概念

    • IMU是Intelligent Management Unit吗， 这个器件是在模组上面吗

    • BMC 获取 VRD 信息时，是通过向 IMU 发送 IPMI 请求，再由 IMU 侧再去访问 VRD 的监控寄存器吗？

  2. 请求方式是否等同于 ipmitool

    • 在代码里，获取vrd信息时调用get_vrd_info_from_single_host_imu实际上就是构造一条 IPMI 命令（netfn + cmd） 可否在OS侧执行相同的ipmitool 指令获取VRD信息？

  3. 关于 netfn=0x30, cmd=0x98

    • 这是一个 OEM 命令吗，在社区开发文档里面没有找到相关的说明，应该去哪里确认这个命令的定义呢

image1800×413 30.3 KB

电源指示灯点灯疑问
2

你好，解答如下：
1、imu是下挂在bios的一个模块，openubmc当前获取vrd信息是imu从电源读取后返回的数据；
2、是的，该命令为ipmb命令，是可以走桥接转发发送的；
3、这个命令为openubmc与imu交互的oem命令，具体文档建议在鲲鹏社区中提问获取；

3

多谢解答，当前问题已解决，在参考V2的XML配置了VRD的SR文件已成功获取到模组的VRD\VDDQ的温度信息。

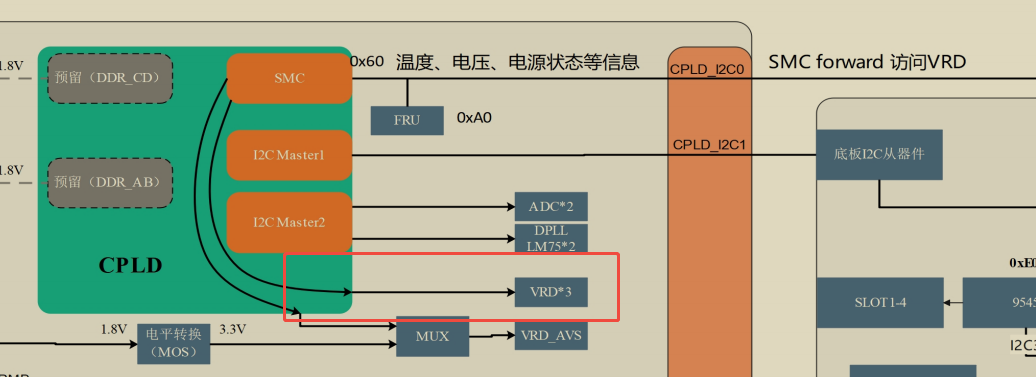

920模组获取VRD的信息好像是通过SMC FORWARD实现， 似乎与IMU的关系不打， 可能是硬件差异导致。

image1036×377 89.1 KB
