vrgmgmt温度获取延迟触发异常调速

交流互助区
1

// 此模板仅供参考，如果不适用可以修改

问题描述

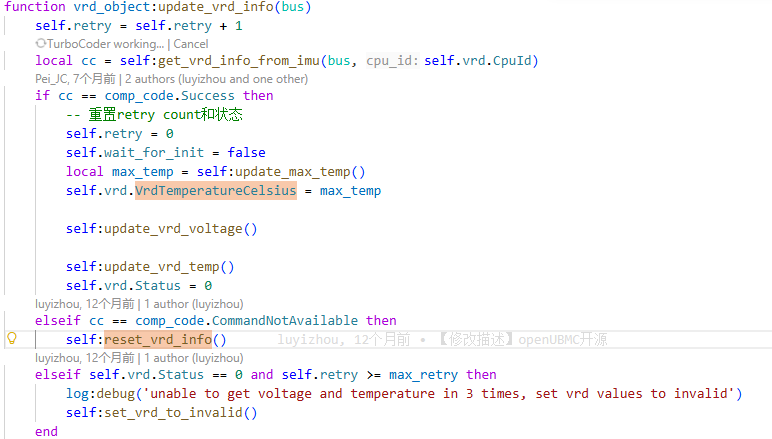

VrdMgmt对象的VrdTemperatureCelsius查看是从imu获取，当系统电源上电后，存在一段时间（测试大概在1min40s）无法从imu获取温度，会置0xFFFF值，从而会触发异常调速。对这部分异常调速有方法规避吗

image772×439 23.6 KB

image688×292 10.2 KB

环境信息

  • 操作系统：[如 Ubuntu 24.04]

  • 软件版本：[如 OpenUBMC2509]

  • 硬件配置：[如 CPU、内存等]

重现步骤

  1. [第一步]

  2. [第二步]

  3. [第三步]

期望结果

[您希望实现什么]

实际结果

[实际发生了什么，包含错误信息]

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

分析结论

[详细总结您对此问题的分析结论]

2

答案内容由AI生成，仅供参考：

结论

当前异常调速的根本原因是：系统将初始化阶段的通信延迟导致的 0xFFFF 温度值错误识别为永久性故障，从而触发了本应仅用于硬件异常场景的 FailedValue 策略。

:white_check_mark: 推荐最终解决方案：

修改 MonitoringStatus 判断逻辑，排除 0xFFFF 和不合理高温值，并引入初始化等待机制或缓存机制，避免在系统启动阶段误触发异常调速。

此举可在不影响故障检测能力的前提下，显著提升系统启动阶段的风扇控制稳定性。

点击此处查看详细分析解答

VRD温度获取延迟导致异常调速问题分析与规避方案

问题概述

在系统电源上电初期，VrdMgmt组件从IMU（Intelligent Management Unit） 获取VrdTemperatureCelsius时存在约 1分40秒的延迟期，此期间温度值返回异常（如0xFFFF），被系统解读为无效或超限值，进而触发异常调速策略（FailedValue = 80），导致风扇转速非预期升高。该问题影响系统启动阶段的散热控制稳定性，可能带来噪声和功耗问题。

根本原因分析

1. 数据获取路径与延迟来源

  • VrdTemperatureCelsius 数据来源于 IMU，通过 IPMI 命令（如 netfn=0x30, cmd=0x98）向 IMU 查询 VRD 温度。
  • 系统上电后，IMU 需要一定时间初始化并建立与 CPU VRD 模块的通信链路，导致短时间内无法返回有效温度数据。
  • 在未获取到有效数据前，系统将温度值置为 0xFFFF（即 65535），表示无效或未知状态。

:white_check_mark: 依据：知识图谱中明确指出 "IMU processes and forwards VRD temperature data"，且文档块 #3 提到 IMU 返回 nil 导致 VRD 数据异常。

2. 异常调速触发机制

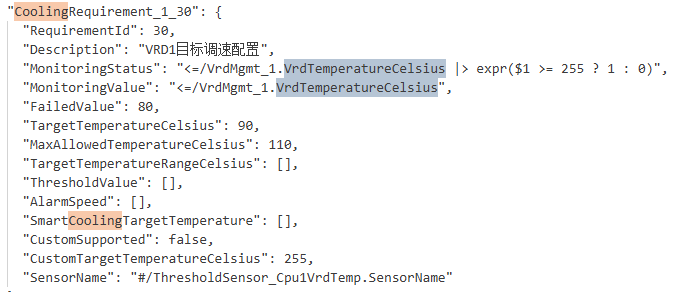

当前 CoolingRequirement_1_30 配置如下：

"MonitoringStatus": "<=/VrdMgmt_1.VrdTemperatureCelsius |> expr($1 >= 255 ? 1 : 0)",
"FailedValue": 80,
"TargetTemperatureCelsius": 90
  • 当 VrdTemperatureCelsius >= 255 时，MonitoringStatus = 1，表示温度状态异常。
  • 一旦状态为异常，系统立即采用 FailedValue = 80 的固定风扇转速，即异常调速。

因此，当温度读数为 0xFFFF 时，完全满足判断条件，必然触发异常调速。

3. 系统行为流程

  1. 上电 → IMU启动 → BMC尝试通过IPMI获取VRD温度
  2. 初始阶段（约100秒）→ IMU尚未完成初始化 → 返回 0xFFFF
  3. BMC解析 VrdTemperatureCelsius = 65535 → 满足 >=255 条件 → MonitoringStatus = 1
  4. CoolingRequirement检测到异常状态 → 启用 FailedValue = 80 转速 → 风扇异常高速运行
  5. 约1分40秒后 → IMU通信恢复 → 正常温度数据返回 → MonitoringStatus = 0 → 恢复目标调速

规避与解决方案

:white_check_mark: 方案一：优化 MonitoringStatus 判定逻辑（推荐）

调整 MonitoringStatus 的表达式，增加对初始化阶段或特殊无效值的过滤，避免将 0xFFFF 误判为“异常”。

改进建议：

"MonitoringStatus": "<=/VrdMgmt_1.VrdTemperatureCelsius |> expr($1 == 0xFFFF || $1 >= 32768 ? 0 : ($1 >= 255 ? 1 : 0))"

或更安全地只在合理范围内判断异常：

"MonitoringStatus": "<=/VrdMgmt_1.VrdTemperatureCelsius |> expr($1 > 200 || $1 < -40 ? 1 : 0)"

:magnifying_glass_tilted_left: 说明：大多数VRD芯片正常工作温度范围为 -40~125℃，超过此范围才应视为异常，而非所有高数值都为异常。

:white_check_mark: 方案二：引入“静默期”或“等待初始化完成”标志

利用 VrdMgmt 自身状态字段（如 wait_for_init）延迟异常判定。

修改逻辑建议：

if self.wait_for_init then
    -- 处于初始化阶段，不触发异常调速
    self.vrd.Status = 0
    self.vrd.VrdTemperatureCelsius = 60  -- 提供默认值或保持上一次有效值
else
    -- 正常监控逻辑
    if max_temp >= 255 then
        self.vrd.Status = 1
    end
end

然后在 CoolingRequirement 中结合状态判断：

"MonitoringStatus": "<=/VrdMgmt_1.VrdTemperatureCelsius, </VrdMgmt_1.wait_for_init |> expr($2 == true ? 0 : ($1 >= 255 ? 1 : 0))"

:white_check_mark: 优点：完全规避启动阶段误报。

:white_check_mark: 方案三：配置 ObtainTempFaildToValid = false 或延迟启用 CoolingRequirement

参考搜索结果 #9 中提到的属性：

"ObtainTempFaildToValid": false
  • 若设置为 false，则即使温度获取失败也不激活此 CoolingRequirement。
  • 可配合系统启动完成信号（如 OS Ready）再启用该调速策略。

:white_check_mark: 方案四：增加重试机制与缓存上一次有效值

在 vrd_object.lua 中缓存最近一次有效的温度值，在获取失败时不更新为 0xFFFF，而是保留旧值一段时间（如前30秒）：

if cc == comp_code.Success then
    self.last_valid_temp = max_temp
    self.vrd.VrdTemperatureCelsius = max_temp
else
    if self.last_valid_temp and self.retry < 5 then
        self.vrd.VrdTemperatureCelsius = self.last_valid_temp  -- 使用缓存值
    else
        self.vrd.VrdTemperatureCelsius = 0xFFFF  -- 才标记为无效
    end
end

这样可防止因短暂通信中断导致温度跳变。

建议配置总结

项目 推荐做法
MonitoringStatus 表达式 排除 0xFFFF 或超范围异常值，使用物理合理范围判断
异常值处理 缓存上一次有效温度，避免立即跳变
初始化阶段 设置 wait_for_init 标志，屏蔽启动期异常上报
FailedValue 审查是否合理（80% 是否过高？可考虑适度降低）
日志监控 增加日志记录 IMU 初始化完成时间点，辅助调试

相关组件依赖关系

graph LR
    A[BMC] --> B[VrdMgmt Object]
    B --> C[IMU via IPMI]
    C --> D[CPU VRD Sensor]
    B --> E[VrdTemperatureCelsius]
    E --> F[CoolingRequirement_1_30]
    F --> G[MonitoringStatus]
    G --> H{异常?}
    H -- 是 --> I[转速=FailedValue=80]
    H -- 否 --> J[PID调速 Target=90]

结论

当前异常调速的根本原因是：系统将初始化阶段的通信延迟导致的 0xFFFF 温度值错误识别为永久性故障，从而触发了本应仅用于硬件异常场景的 FailedValue 策略。

:white_check_mark: 推荐最终解决方案：

修改 MonitoringStatus 判断逻辑，排除 0xFFFF 和不合理高温值，并引入初始化等待机制或缓存机制，避免在系统启动阶段误触发异常调速。

此举可在不影响故障检测能力的前提下，显著提升系统启动阶段的风扇控制稳定性。

3

调速无法规避，获取不到时就是会触发异常调速。
