sata盘信息获取问题

[zkhycc]

现象：直通sata盘信息无法获取

参考SAS/SATA盘信息无法获取 - 交流互助区 - openUBMC 论坛，配置好了PcieAddrInfo_SAS，丝印文件正常生成：

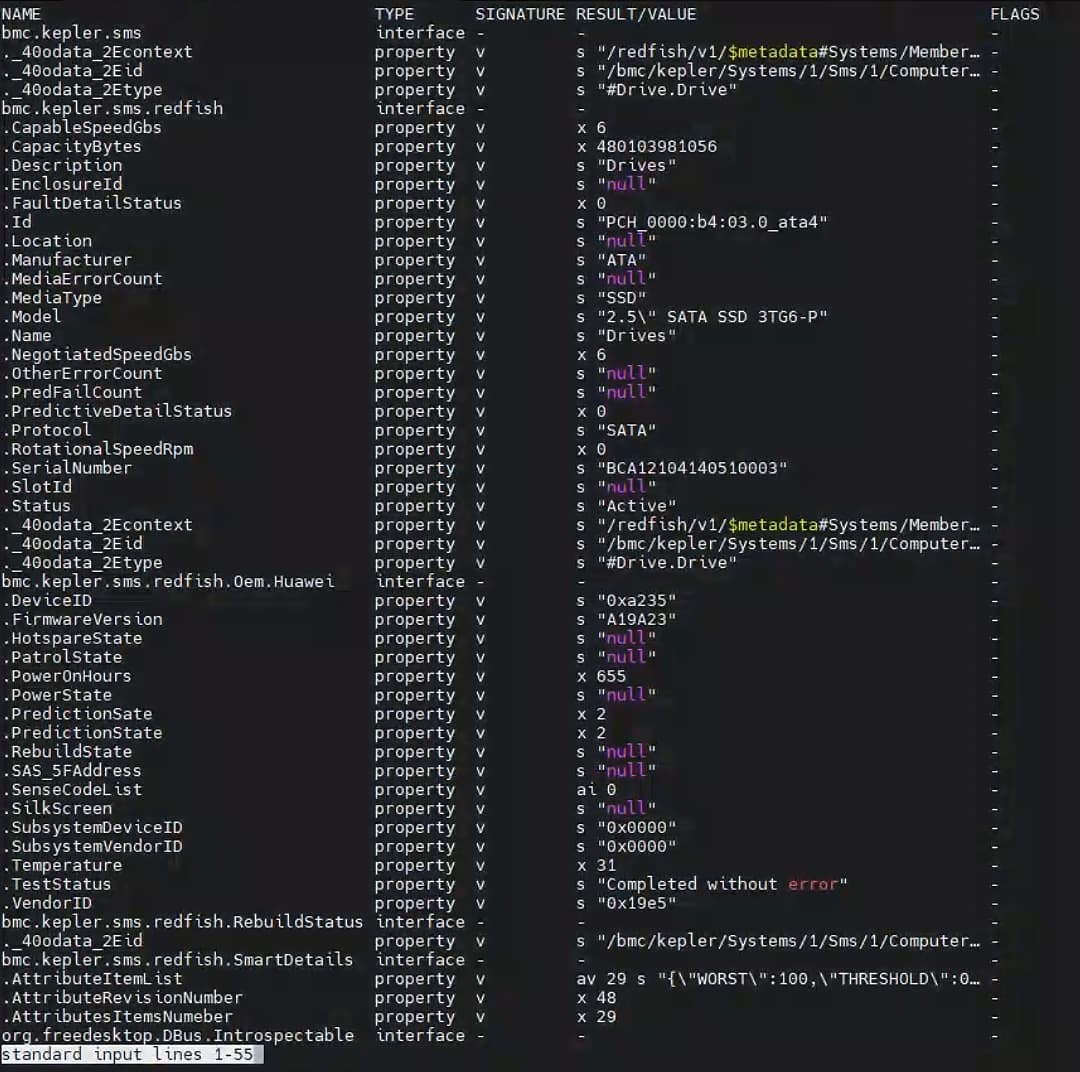

和hostagent的数据的BDF和pyhid都是匹配的：BDF为b4:03.0，phyid是4：

但是hostagent的silkscreen还是null，请问这是为什么？

[openUBMC_Assistant (openUBMC_Assistant1)]

答案内容由AI生成，仅供参考：

问题分析

根据您提供的现象和日志信息，直通SATA盘信息无法获取的问题，尽管已经配置了 PcieAddrInfo_SAS 且丝印文件（silkconfig.json）已正常生成，但 host_agent 的 SilkScreen 字段仍然为 null。这表明系统在从 host_agent 到 BMC 的信息传递链路上出现了问题。

核心问题在于：BMC 无法将 host_agent 中的硬盘信息与本地通过 PcieAddrInfo_SAS 生成的丝印信息进行正确匹配。

可能原因与排查方向

1. BDF 和 RootBDF 配置不一致：

   • 根据知识库中的案例（ M.2转接板下硬盘信息无显示 ），一个常见问题是 PcieAddrInfo_SAS 对象中配置的 RootBDF 与操作系统（OS）通过 lspci 命令报告的 RootBDF 不一致。
   • 排查方法：登录操作系统，执行 lspci -tv 命令，找到您的 SATA 盘对应的 BDF（例如 b4:03.0）。然后检查 PcieAddrInfo_SAS 对象的 RootBDF 属性（包括 Bus, Device, Function）是否与此值完全一致。如果不一致，需要将 PcieAddrInfo_SAS 的 RootBDF 修改为 OS 报告的值。

2. PcieAddrInfo_SAS 配置不完整：

   • PcieAddrInfo_SAS 对象不仅需要 RootBDF，还需要正确配置 socket_id, control_id, phy_id 等参数。您提到 phyid 是 4，需要确认 PcieAddrInfo_SAS 中的 phy_id 是否也设置为 4。
   • 排查方法：核对 PcieAddrInfo_SAS 的所有参数，确保 socket_id, control_id, phy_id, slot 等都与实际硬件拓扑和 host_agent 获取的信息匹配。

3. SR 文件配置问题：

   • SR 文件是定义硬件拓扑和属性的关键。如果 SR 文件中没有正确定义 Connector 与 PcieAddrInfo_SAS 的关联，或者 Drive 对象的定义有误，也会导致信息无法关联。
   • 排查方法：检查用于该 M.2 转接板或 SATA 背板的 SR 文件（如 14100665_...sr）。确认其中是否存在 PcieAddrInfo_SAS 对象，并且该对象的属性是否正确。同时，确认 Drive 或 PassThroughDrive 对象是否通过 RefPCIeAddrInfo 等字段正确引用了 PcieAddrInfo_SAS。

4. BMA 与 BMC 的信息同步机制：

   • 硬盘信息的获取依赖于 BMA（带内代理）和 BMC（带外控制器）的协同工作。BMA 负责从 OS 获取信息，BMC 负责根据丝印和 BDF 进行匹配。
   • 排查方法：参考知识库中 https://discuss.openubmc.cn/t/topic/2016，`SilkScreen` 的匹配是关键。即使 host_agent 收到了信息，但如果 BMC 认为丝印不匹配，就不会更新 SilkScreen 字段。可以尝试重启 OS，强制重新生成丝印文件和触发信息同步。

总结与建议

综合来看，最可能的原因是 PcieAddrInfo_SAS 中的 RootBDF 配置与 OS 实际的 BDF 不匹配。这是导致“丝印生成了，但 host_agent 不认”的经典问题。

建议的解决步骤：

1. 在操作系统中运行 lspci -tv，获取 SATA 盘的真实 BDF。
2. 找到 PcieAddrInfo_SAS 对象的配置，将其中的 Bus, Device, Function（即 RootBDF）修改为步骤1中获取的值。
3. 确保 PcieAddrInfo_SAS 中的 phy_id 与 host_agent 报告的一致。
4. 重启服务器或重启 host_agent 服务。
5. 再次检查 host_agent 的 SilkScreen 字段是否仍为 null。

[zkhycc]

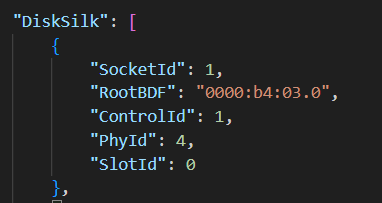

这是我的硬盘丝印截图：

已经确认pcieaddrinfo_sas对象的**Bus, Device, Function, portid（phy_id）**配置无误，host_agent还是不认。

[zkhycc]

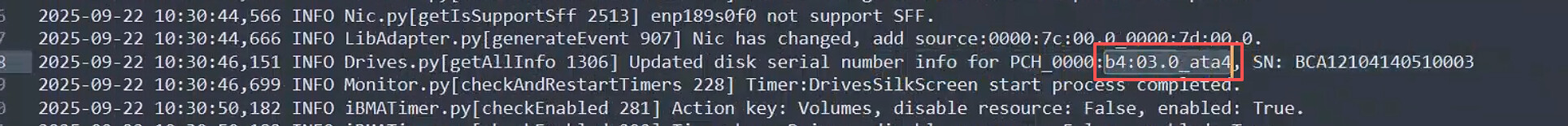

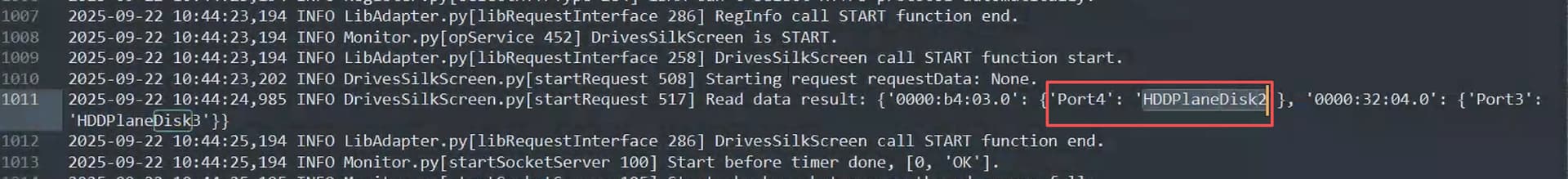

从iBMA log看，Port4里的4和HDDPlaneDisk2里的2哪个是phyid？

还是这里的ata4里的4是phyid？

我丝印文件里配置的phyid为4对不对？

[DDDDang_p8ere (王祝炜)]

打开bma白名单，访问redfish接口redfish/v1/Sms/1/Systems/1/Storage/1/Drives查询bma提供的信息，硬盘URI路径最后一个数字就是PhyId。

1、截个图看看？redfish接口返回ibma信息是啥样的。

2、bma的日志我不熟悉，可以试下PhyId改为2.

[zkhycc]

请问如何打开IBMA白名单？ 我目前redfish访问不到Sms这个路径

[DDDDang_p8ere (王祝炜)]

开启iBMA白名单透传可以通过redfish方式获取到iBMA上报给iBMC的数据，一般通过该方式即可完成对问题的定界。

登录os，查询白名单配置文件路径： find / -name WhiteURLList.ini
chmod +w WhiteURLList.ini
vi WhiteURLList.ini
编辑文件添加以下内容：
"^/redfish/v1/_SmsID/*"

重启BMA

[zkhycc]

@DDDDang_p8ere

Sms/1/Systems/1

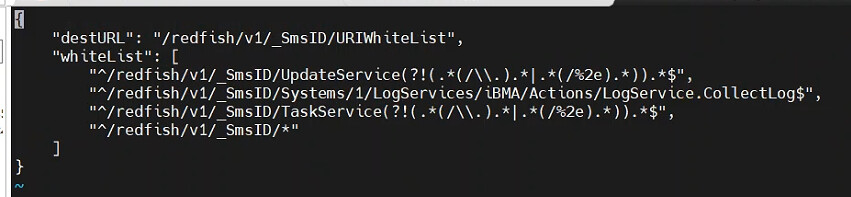

我如此改了：

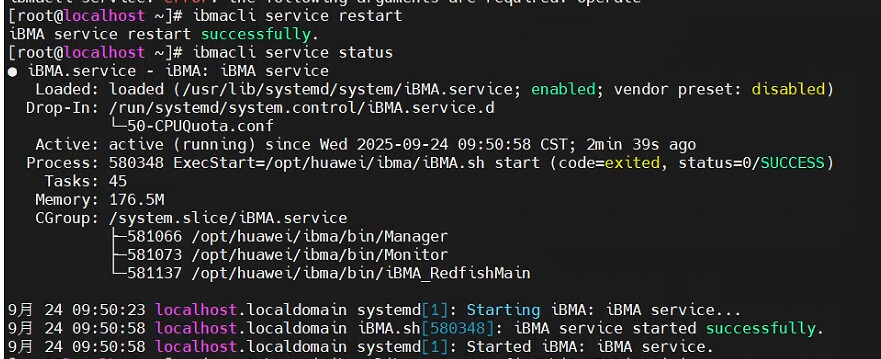

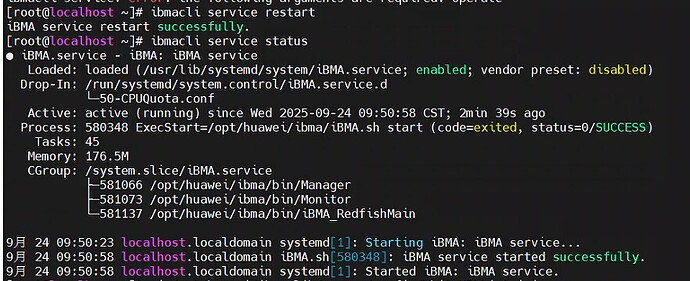

改后重启ibma：ibmacli service restart，重启完成之后查看ibma状态：

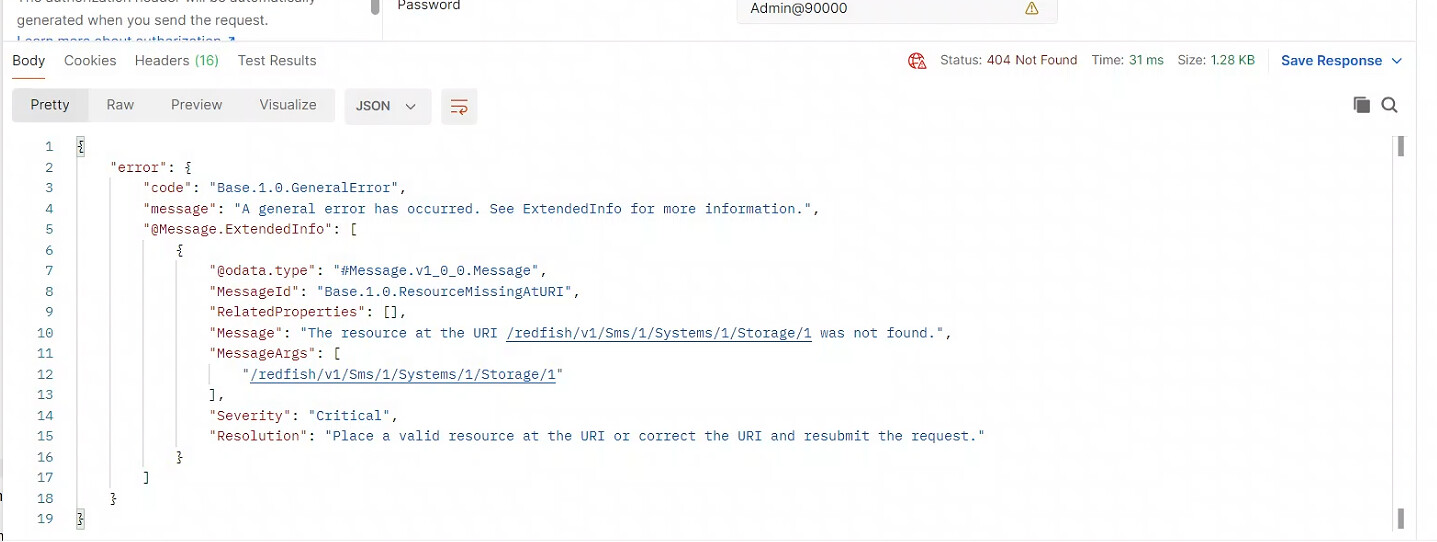

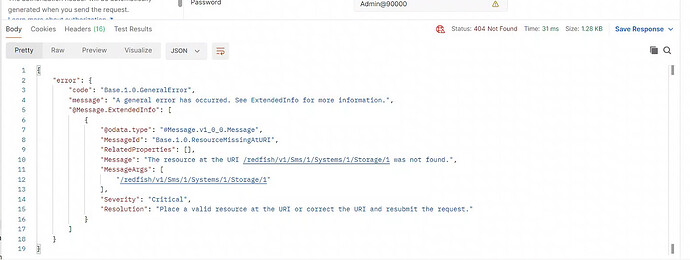

redfish返回依旧是404：

[huangjiapei_o2800 (Huangjiapei)]

@mao_0v0_q7rci @yelmh_kno07 需要看下为什么storag接口查询不到

[cake]

解决了么，我也遇到了一样的问题，修改白名单以后redfish查询sms下的uri失败，sms下的uri只有updateservice的uri支持调用。难道是920B不支持bma白名单配置？
