sata盘配置问题

交流互助区
1

问题描述

目前配置了PcieAddrInfo_SATA_1后silkscreen仍为null

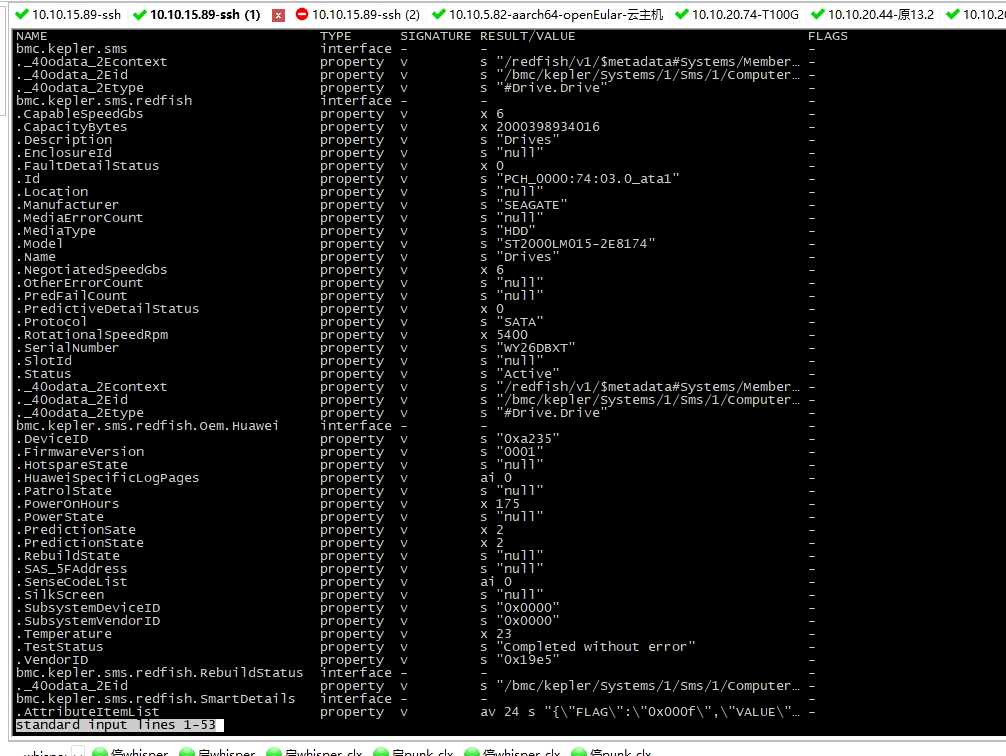

image1110×198 35.3 KB

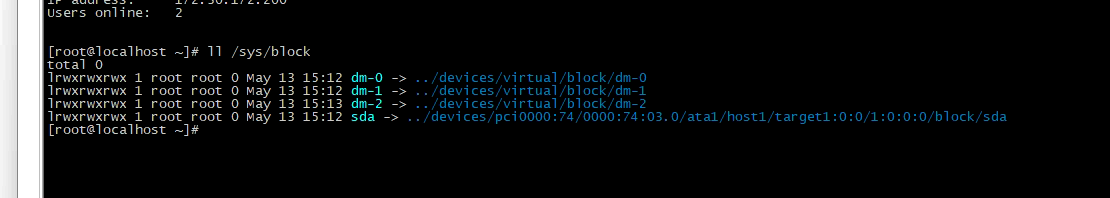

image1006×756 229 KB

具体配置如下
“PcieAddrInfo_SATA_1”: {
“Location”: “HddBackplane${Slot}”,
“ComponentType”: 71,
“ControllerIndex”: 0,
“ControllerType”: 3,
“ContainerSlot”: “${Slot}”,
“GroupPosition”: “PcieAddrInfo_SATA_1_${GroupPosition}”,
“ContainerUID”: “00000001030302023934”,
“ContainerUnitType”: “SEU SAS”,
“SocketID”: 0,
“SlotID”: 0,
“PortID”: 1,
“Bus”: 116,
“Device”: 3,
“Function”: 0
},
当前配置是否存在问题

环境信息

  • 软件版本：OpenUBMC2503
2

答案内容由AI生成，仅供参考：
结论：当前配置主要缺失DiskSilk定义，导致BMC无法完成丝印映射。建议优先添加该配置后重启服务验证。

点击此处查看详细分析解答

SATA盘配置问题分析与解决方案

问题概述

用户在OpenUBMC2503环境中配置了PcieAddrInfo_SATA_1后，SATA硬盘的SilkScreen信息仍为null，无法正常显示丝印信息。系统已识别SATA硬盘（PCH_0000:74:03.0_ata1），但关键属性如SilkScreen、SlotId等均为null。

系统环境与现象确认

当前系统状态

  • 软件版本: OpenUBMC2503
  • 硬件连接: pci0000:74/0000:74:03.0/ata1 对应 sda
  • Redfish ID: PCH_0000:74:03.0_ata1
  • 问题表现:
    • SilkScreen 为 null
    • SlotId 为 null
    • 其他基本信息（容量、型号、序列号）已正确获取

已知硬件信息

{
  "RootBDF": "0000:74:03.0",
  "PhyId": 1,
  "SocketID": 0,
  "SlotID": 0,
  "PortID": 1
}

配置问题分析

当前配置分析

"PcieAddrInfo_SATA_1": {
  "Location": "HddBackplane${Slot}",
  "ComponentType": 71,
  "ControllerIndex": 0,
  "ControllerType": 3,
  "ContainerSlot": "${Slot}",
  "GroupPosition": "PcieAddrInfo_SATA_1_${GroupPosition}",
  "ContainerUID": "00000001030302023934",
  "ContainerUnitType": "SEU SAS",
  "SocketID": 0,
  "SlotID": 0,
  "PortID": 1,
  "Bus": 116,
  "Device": 3,
  "Function": 0
}

存在的主要问题

:white_check_mark: 正确配置项

  • ControllerType = 3: 正确设置为SATA控制器类型（根据文档[SAS=2, SATA=3]）
  • Bus/Device/Function: 匹配PCIe地址 0000:74:03.0
  • SocketID: 设置为0，符合第一个CPU插槽

:cross_mark: 存在的问题

  1. ComponentType值异常

    • 当前设置为 71，但标准定义中未见此类型
    • 根据《丝印上报总结分享》文档，应基于ControllerType判断而非ComponentType识别SATA设备
    • 推荐使用标准的ComponentType或留空，避免冲突

  2. 缺少DiskSilk配置

    • 所有CPU直出SATA/SAS盘必须配置DiskSilk条目
    • 必须包含：RootBDF, PhyId, SocketId, SlotId, ControllerId
    • 案例中缺少silkconfig.json中的DiskSilk配置

  3. ControllerID缺失

    • DiskSilk中需要ControlId字段，用于关联控制器
    • 本配置中未明确指定ControllerId

  4. SlotID和PortID映射可能不匹配

    • PortID=1 应对应 PhyId=1
    • 需确保与OS层一致：ata1 → PhyId=1（已匹配）

  5. RootBDF未显式配置

    • 虽可通过BDF推导，但建议在PcieAddrInfo中显式包含RootBDF="0000:74:03.0"

解决方案与建议配置

:white_check_mark: 正确配置步骤

1. 修正PcieAddrInfo_SATA_1配置

"PcieAddrInfo_SATA_1": {
  "RootBDF": "0000:74:03.0",
  "Location": "HddBackplane${Slot}",
  "ComponentType": 8,  // 或移除该字段；8代表通用PCIe设备
  "ControllerIndex": 0,
  "ControllerType": 3,  // SATA
  "ContainerSlot": "${Slot}",
  "GroupPosition": "PcieAddrInfo_SATA_1",
  "ContainerUID": "00000001030302023934",
  "ContainerUnitType": "SEU SAS",
  "SocketID": 0,
  "SlotID": 0,
  "PortID": 1,
  "Bus": 116,
  "Device": 3,
  "Function": 0
}

2. 添加DiskSilk配置（关键！）

在silkconfig.json中添加：

"DiskSilk": [
  {
    "RootBDF": "0000:74:03.0",
    "PhyId": 1,
    "SocketId": 0,
    "SlotId": 1,  // 对应背板槽位编号
    "ControllerId": 1,
    "ControlId": 1
  }
]

3. 确认HddBackplaneStartSlot配置

  • 检查是否存在 HddBackplaneStartSlot 参数
  • 若存在且值为255，可能需修改为真实起始槽位（如0或1）
  • 保证 Drive ID = HddBackplaneStartSlot + RelativeSlot

4. BMC与BIOS协同验证

  • BIOS需通过IPMI命令 WritePcieDiskBdfToBmc 将DiskSilk信息发送至BMC
  • BMC通过ReadFileFromBmc获取silkconfig.json
  • 确保BMA服务正常运行并处理丝印更新

技术原理说明

丝印生成流程

graph TD
    A[OS识别ATA设备] --> B[HostAgent发现BDF+PhyId]
    B --> C[BMC Redfish创建Drive资源]
    C --> D[匹配PcieAddrInfo_SATA]
    D --> E[查找DiskSilk中RootBDF+PhyId]
    E --> F[获取SlotId/SilkScreen映射]
    F --> G[更新Drive.SilkScreen字段]

关键匹配条件

字段 来源 必须匹配
RootBDF PcieAddrInfo / OS ✓
PhyId PortID ✓
SocketID CPU位置 ✓
ControllerId DiskSilk ✓
SlotID 背板槽位 ✓

参考案例与依据

类似问题解决记录

  • 案例2851: SATA盘信息无法获取 → 解决方案是补全DiskSilk配置
  • 案例5813: 仅ata2能获取SilkScreen → 原因为DiskSilk中RootBDF错误
  • 文档《丝印上报总结分享》: 明确指出CPU直出硬盘需通过DiskSilk实现丝印上报

核心依赖关系

PcieAddrInfo_SATA --(RootBDF)--> DiskSilk --(SlotId)--> SilkScreen
                              ↓
                       BMC Drive Object (SilkScreen=null → 更新)

最终建议

配置清单检查

检查项 是否完成
:white_check_mark: PcieAddrInfo中包含RootBDF 否
:white_check_mark: ControllerType=3（SATA） 是
:white_check_mark: PortID与PhyId一致 是
:warning: ComponentType合理设置 否
:cross_mark: DiskSilk配置存在 否
:cross_mark: ControllerId已定义 否

建议操作

  1. 立即修复：在silkconfig.json中补充DiskSilk条目
  2. 验证RootBDF：确认0000:74:03.0是否准确对应ATA控制器
  3. 重启BMA服务：使新配置生效
  4. 检查日志：
    journalctl -u bma | grep DrivesSilkScreen

结论：当前配置主要缺失DiskSilk定义，导致BMC无法完成丝印映射。建议优先添加该配置后重启服务验证。

3

查看/data/opt/bmc/conf/bios/silkconfig.json 配置文件里的DiskSilk项里 对应bdf的slot

4

silkconfig.json中信息和pcieaddrinfo中是对应的，但silkscreen仍为null，请问下可能是什么原因呢？

5

docs/docs/zh/development/develop_guide/feature_development/pcie_device_topo_create.md-代码预览-docs:基于 Node.js 的社区文档中心项目 - AtomGit | GitCode 拓扑建立见以上，如果需要定位卡加载问题，见 docs/docs/zh/development/develop_guide/feature_development/pcie_device_load_device.md-代码预览-docs:基于 Node.js 的社区文档中心项目 - AtomGit | GitCode，如果不明确硬件bdf应该有的值请咨询相关硬件。确认上报正确，bios没有正确读取请移步鲲鹏社区。

6

目前通过修改storage中匹配方式，可以正常显示硬盘信息
