BIOS 固件升级自动切换通道失败

Hardware SIG
1

我在验证 BIOS 固件升级自动切换通道功能 时遇到了一个升级失败问题，特此求助。

1. 问题描述

在执行 BIOS 固件升级操作时，升级进程中断并报错，导致功能验证失败。

核心报错信息:

ERROR: spi_flash.lua(301): [spi]check_device_ready: ready fail

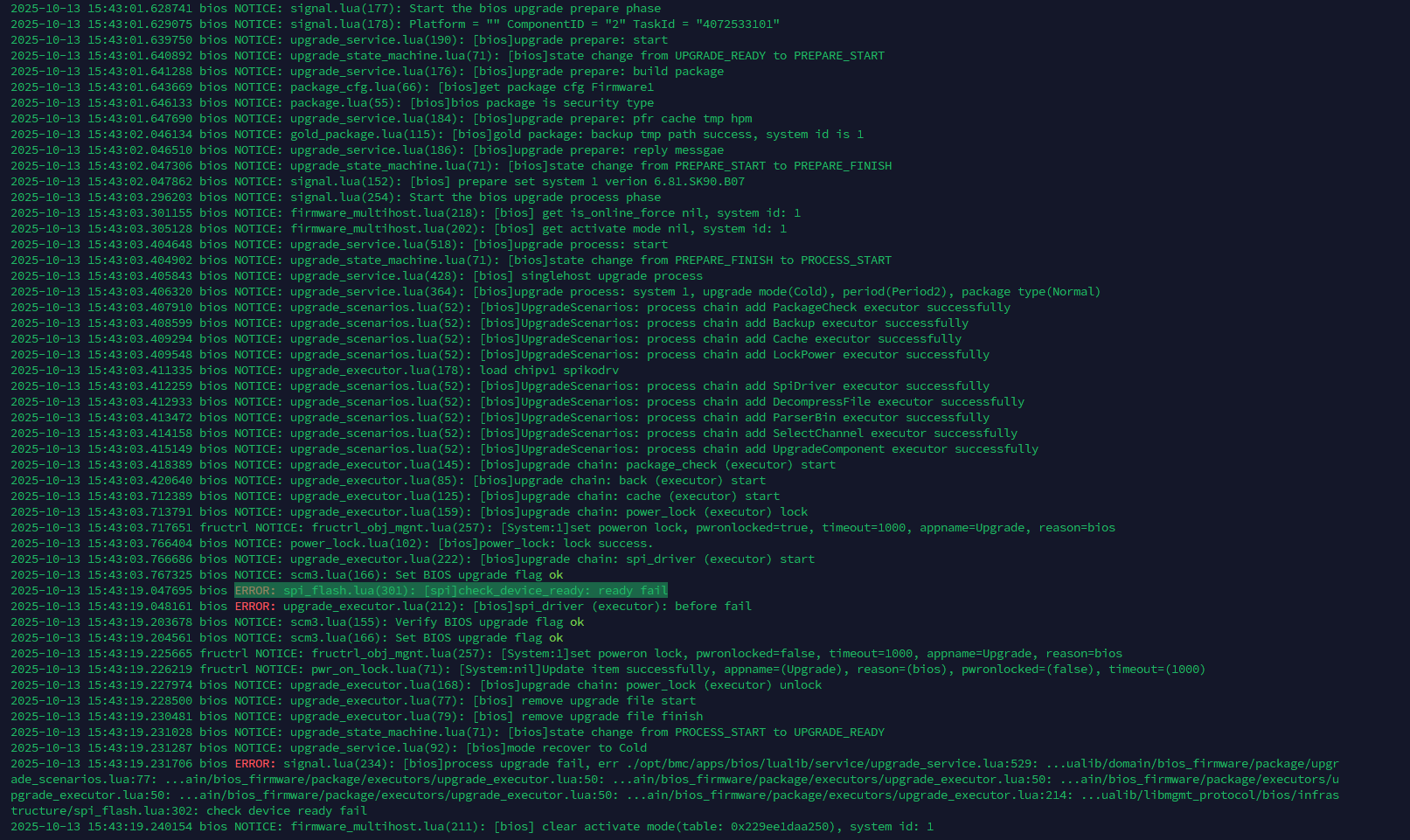

2. BIOS升级过程的详细日志

image1613×961 166 KB

3. 问题分析

根据错误信息 [spi]check_device_ready: ready fail，可否认为问题出在底层 SPI Flash 操作层面：

  1. 固件通道切换机制问题: 由于是在验证“自动切换通道”功能，作为对比手动切换通道时可以正常检测到设备，bios NOTICE: spi_flash.lua(294): [spi]check_device_ready: device /dev/mtd0 ready
2

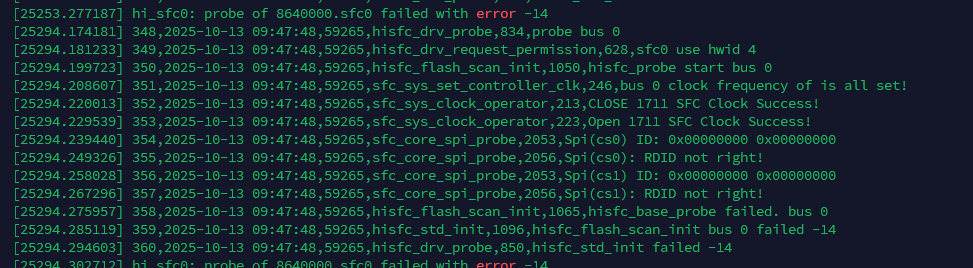

手动加载sfc0_drv驱动时候dmesg出现报错：

image973×268 36.5 KB

3

目前发现 MUX 通道的切换逻辑是通过与 bmdfx 工具来实现的。但是，在我们当前编译和部署的 openUBMC 版本中，bmcdfx 工具文件缺失
manifest版本基于0630版本，bios组件的版本为：1.80.22@openUBMC.release/rc,
bmcdfx 这个工具是否是 openUBMC 标准发布的一部分？如果不是，它通常属于哪个组件包或特殊配置？我们该如何获取或编译出包含 bmcdfx 工具的 BMC 固件版本？是否需要在编译配置（如 menuconfig 或 .config 文件）中开启特定的选项？

4

Bmcdfx工具是SDK测试、调试、定位问题的一款内部开发使用工具，不交付产品使用。

5

后面怎么解决的？手动加载驱动报错后如何解决。

6

报错是因为硬件上没有把SFC切换的控制信号接到BMC，调整硬件后bios组件的升级流程即可实现通道切换。

1 个赞
