问题描述
长时间执行ac掉电，出现9540-8iraid卡下管理的槽位0盘有硬盘更换事件产生。出现概率：4%
环境信息
重现步骤
- 反复AC
期望结果
硬盘SN无错位
实际结果
偶现硬盘SN错位
尝试过的解决方案
无
分析结果如下：
Disk0是raid卡下的硬盘，Disk50是M.2转接卡下的硬盘，当前Disk0硬盘的定位灯是亮(LocateLed是1)

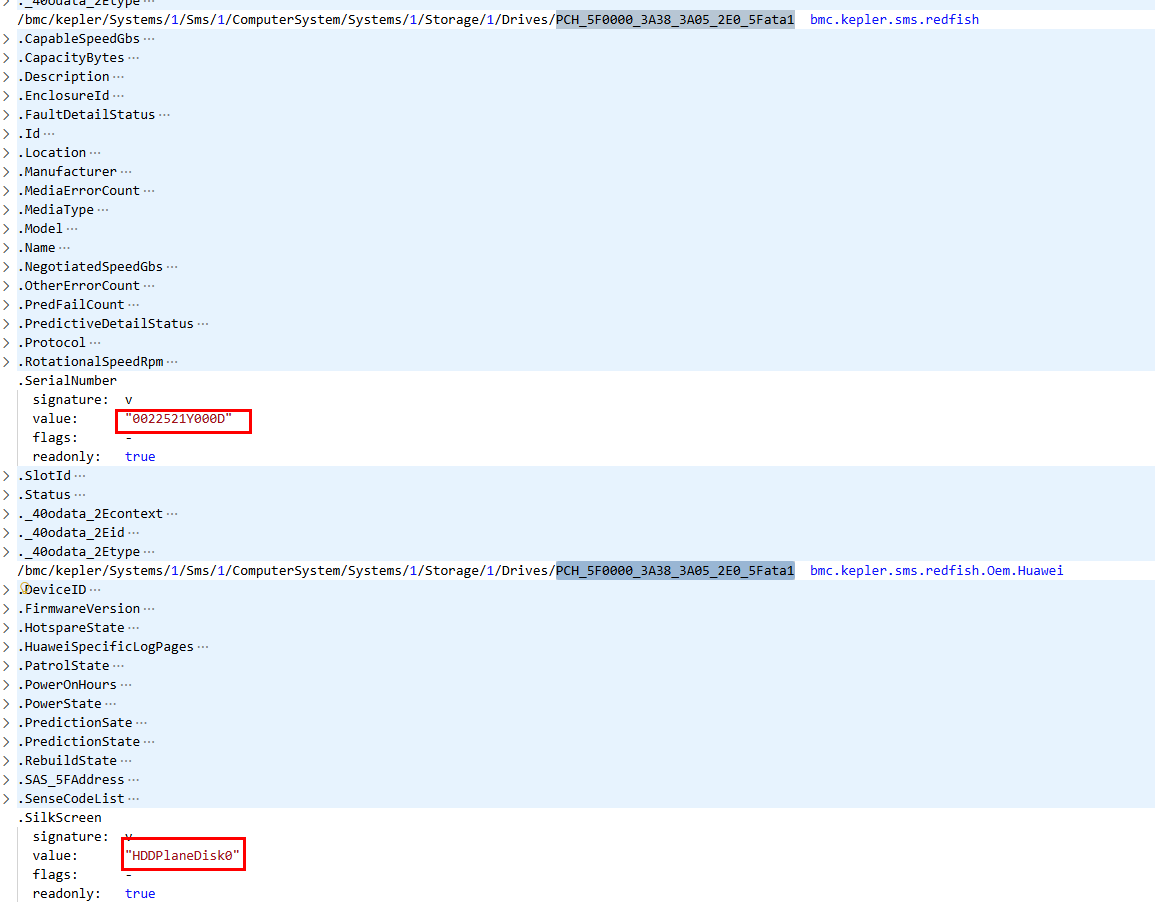

1、信息来源是BMA，BMA的信息silkscreen不对引起的。
2、bma的silkscreen填充的数据来源是找BMC查的，根据正常的日志发现是通过点灯ipmi命令获取的。
M.2转接卡上的硬盘没有定位灯。当Disk0是亮时通过ipmi命令获取当前亮灯盘丝印误将Disk50识别成Disk0，导致硬盘SN变更
疑问点：
1、为什么M.2盘不支持定位灯，BMA还要通过点灯方式获取丝印？
2、BMCV2获取硬盘丝印是通过bdf+port的方式，BMCV3不支持此方式了么？
3、当前问题与BMA交互无法单纯通过开源模块解决
一键收集如下，将20260128013321.txt改为20260128013321.tar.gz; 20260128013321.z01.txt改为20260128013321.z01 即可解压
20260128013321.z01.txt (9 MB)
20260128013321.txt (4.2 MB)
答案内容由AI生成，仅供参考：
总结
本次硬盘SN错位问题是由于BMA在混合存储环境下错误依赖点灯机制识别硬盘位置所导致：
- 直接原因：RAID卡下
Disk0定位灯异常维持，导致BMA误将M.2盘识别为Disk0
- 根本原因：BMC V3放弃BDF+Port稳定识别机制，转向依赖BMA的带内信息，而BMA缺乏对NVMe无灯设备的兼容处理
- 解决路径：短期可通过配置调整规避；长期需推动iBMA升级以支持异构设备智能识别
建议推动BMA团队将“基于BDF的NVMe设备识别”纳入v3规划，从根本上避免此类跨架构误识别问题。
点击此处查看详细分析解答
RAID卡下硬盘更换事件问题分析与解决方案
问题概述
在长时间执行AC掉电操作时，9540-8i RAID卡管理的槽位0硬盘偶现更换事件（发生概率4%），导致硬盘序列号（SN）错位。该问题出现在OpenUBMC2512软件版本环境中，当系统同时配置了9540 RAID卡和M.2转接卡且安装了BMA（Base Management Agent）组件时。
环境信息
- 软件版本：OpenUBMC2512
- 硬件配置：
- 9540-8i RAID卡
- M.2 NVMe转接卡
- 已安装BMA组件
- 问题特征：偶发性（4%发生率）硬盘SN错位
- 关键现象：
Disk0（RAID卡管理的硬盘）的定位灯处于点亮状态（LocateLed=1）
根本原因分析
1. 信息源错误：BMA的SilkScreen数据异常
2. BMA依赖点灯机制获取硬盘位置
- BMA通过执行IPMI命令触发RAID卡点灯，并读取当前点亮定位灯的硬盘作为对应槽位的设备。
- 正常流程：
- BMC通过I2C控制RAID卡点亮指定硬盘的Locate灯
- RAID卡通过SGPIO（Serial GPIO）信号通知背板CPLD执行点灯
- BMA查询当前亮灯硬盘的
SilkScreen以确定其物理位置
- 问题触发条件：
- 当
Disk0的定位灯被错误维持在点亮状态时，BMA在扫描过程中误判该灯仍属于已移除或未正确初始化的硬盘
- M.2转接卡上的硬盘无法支持定位灯功能（
SetLocateLed不生效），但BMA未对此做兼容性判断，依然采用点灯方式识别
相关知识库支持：BMA-BMC集成架构中明确指出，BMA依赖于BMC提供的硬件状态数据进行匹配（引用关系：BMA-BMC）。
技术疑问解答
问1：为何M.2盘不支持定位灯，BMA仍通过点灯方式获取丝印？
- 原因：BMA的设计逻辑基于标准SAS/SATA硬盘管理体系，假设所有受控硬盘均支持带外定位功能。
- 当前BMA版本（v2.x）未对NVMe/M.2等新型存储设备的差异性做充分处理，尤其在混合配置场景下缺乏设备类型判断机制。
- 在定位物理盘对应关系时，BMA默认使用“点亮→识别”流程，而忽略不同硬盘类型的硬件能力差异。
改进建议：应在BMA中引入设备类型检测逻辑，在发现NVMe设备时不依赖点灯机制，改用PCIe BDF+SlotID进行精确匹配。
问2：BMC V2与V3获取丝印的方式差异
-
BMC V2：
- 通过
BDF + Port方式定位硬盘，直接利用PCIe拓扑信息建立映射表，稳定且不受点灯干扰。
-
BMC V3（当前OpenUBMC2512）：
- 引入更复杂的多路径管理架构，为支持虚拟化和动态拓扑调整，逐步转向BMA主导的带内信息采集。
- 原有的
BDF+Port匹配方式因适配灵活性不足被弃用或限制使用
- 转而依赖BMA提供的
SilkScreen和Redfish接口上报的数据
- 这种变化提高了系统可扩展性，但在混合配置和异常恢复场景下增加了不确定性
结论：BMC V3 确实不再推荐使用BDF+Port方式作为唯一或首选识别手段，转而依赖BMA协调的带内外信息同步机制。
问3：是否能通过开源模块单独解决此问题？
无法仅通过开源模块独立解决- 原因如下：
- 涉及多组件协同：问题涉及BMC、BMA、RAID卡驱动、storage组件之间的交互逻辑
- 专有逻辑闭环：
SilkScreen生成规则、硬盘定位算法、IPMI命令响应顺序等均属于闭源BMA与BMC协同实现部分
- 硬件特征依赖：M.2无定位灯特性需专有适配代码处理
- CSR配置影响：
PcieAddrInfo_SAS对象定义了BDF映射规则，影响底层识别准确性
依赖项说明：PcieAddrInfo_SAS对象的Bus、Device、Function配置必须与OS侧实际BDF一致（参见文档ID: 3、6）
解决方案建议
1. 短期规避措施
- 禁用故障路径上的点灯同步机制
- 统一固件版本规避差异行为
- 确保所有RAID卡、M.2转接卡使用经过验证的兼容固件版本
- 人工校验配置一致性
- 检查CSR中
PcieAddrInfo_SAS的BDF配置是否与lspci输出一致lspci | grep -i nvme
2. 长期修复方向
| 举措 |
说明 |
| 升级iBMA至v3架构 |
采用支持NVMe无灯识别的新版iBMA（如v3.0+），使用Redfish v1/Storage方式获取NVMe位置 |
| 增强BMA设备类型判断 |
在BMA中增加设备类型分类逻辑，对NVMe/M.2设备启用BDF直连匹配模式 |
| BMC与BMA协同优化 |
实现“BDF优先 + 点灯验证”双模式识别机制，提升鲁棒性 |
| 日志增强诊断能力 |
在handler_pass_through_drive.lua中添加更详细的盘位匹配日志 |
相关知识支持（来自知识库）
- BMA-BMC集成机制：BMA负责上报SilkScreen、Direct-Attached Disk等信息给BMC，用于构建Redfish资源树（引用：BMA-BMC关系）
- 点灯控制流程：
- BMC → I2C → RAID卡 → SGPIO → 背板CPLD → 控制定位灯
- BMC通过查询CPLD上报的状态确认亮灯盘槽位（见文档ID: 4）
- NVMe设备管理限制：
- M.2 NVMe硬盘由EXU连接，iBMA可收集其信息，但其不可控定位灯（引用：M.2 NVMe Hard Drive – iBMA）
- CSR配置影响：
PcieAddrInfo_SAS中的Bus, Device, Function需与带内一致，否则导致BDF不匹配（引用文档ID: 3）
总结
本次硬盘SN错位问题是由于BMA在混合存储环境下错误依赖点灯机制识别硬盘位置所导致：
- 直接原因：RAID卡下
Disk0定位灯异常维持，导致BMA误将M.2盘识别为Disk0
- 根本原因：BMC V3放弃BDF+Port稳定识别机制，转向依赖BMA的带内信息，而BMA缺乏对NVMe无灯设备的兼容处理
- 解决路径：短期可通过配置调整规避；长期需推动iBMA升级以支持异构设备智能识别
建议推动BMA团队将“基于BDF的NVMe设备识别”纳入v3规划，从根本上避免此类跨架构误识别问题。
定位结论：
1.匹配到错误槽位的原因，是因为BMA拿到的丝印文件有错。
2.丝印文件出错的原因是因为M.2的SR配置问题：
PcieAddrInfo_SAS_1和PcieAddrInfo_SAS_2这2个对象中“GroupPosition”配置相同，如下
“GroupPosition”: “PcieAddrInfo_SAS_1_${GroupPosition}“
因为这个GroupPosition是一个key值，冲突，导致了
PcieAddrInfo_SAS_2分发失败，最终影响了丝印文件。
