QLE网卡如何打开其的MCTP使能

gululele · 2026 年1 月 4 日 08:44

QLE网卡如何打开其的MCTP使能？

问题环境
s920x20鲲鹏高性能服务器

现象

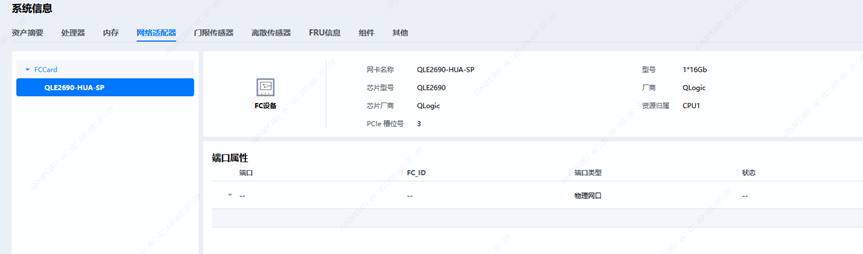

BMC除基本信息外获取不到端口信息

分析

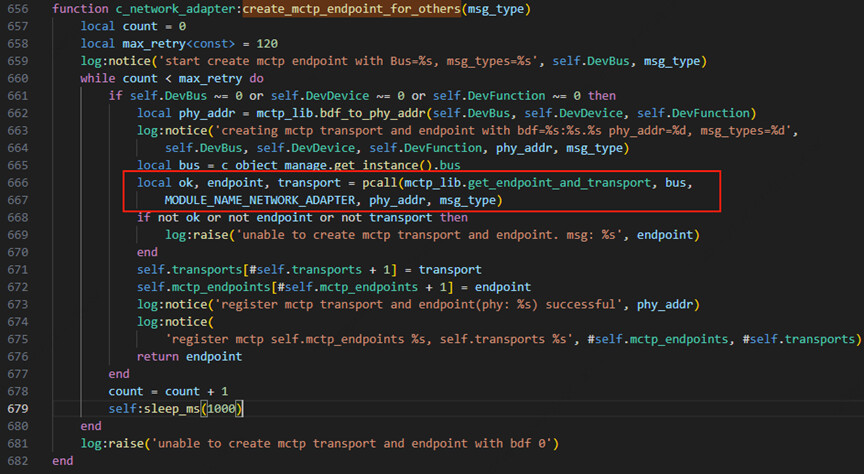

1.分析日志定位在闭源组件 mctp_lib.get_endpoint_and_transport 这里阻塞

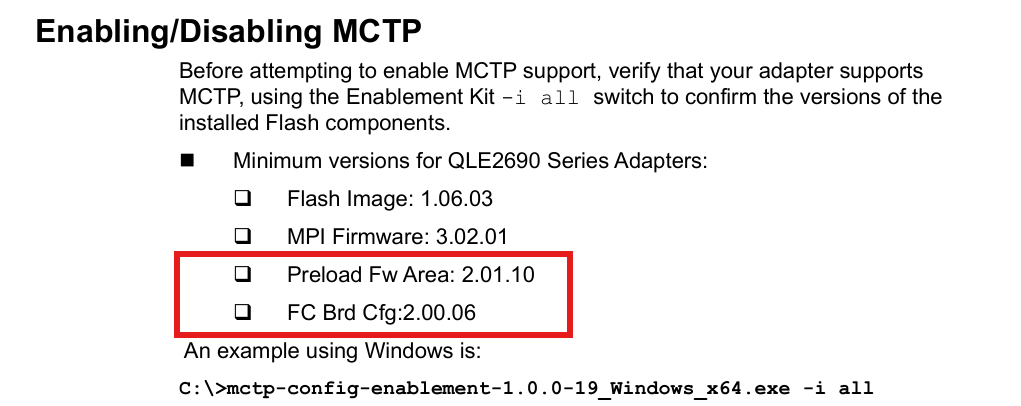

2.同时看到有伙伴提出QLE2690网卡需要打开MCTP使能开关
诉求
QLE2690网卡如何打开其的MCTP使能(也没有升级包)？同时该网卡实现MCTP通信有无固件版本要求？有要求的话，请问需要的版本是多少？

ubmc_assistant · 2026 年1 月 4 日 08:48

答案内容由AI生成，仅供参考：

QLE2690网卡MCTP使能配置与通信配置说明

根据您提供的问题信息，QLE2690-HUA-SP网卡在BMC端无法获取端口信息，问题定位在mctp_lib.get_endpoint_and_transport调用处阻塞。以下为综合分析及解决方案：

问题原因分析

现象：
- BMC仅能获取基础硬件信息（如设备名、PCIe位置），但无法获取端口级信息（如FC_ID、端口状态等）。
- 日志显示代码在调用闭源库函数 mctp_lib.get_endpoint_and_transport 时被阻塞或无限等待。
根本原因推断：
- MCTP（Management Component Transport Protocol）通道未能成功建立。
- MCTP未在QLE2690网卡上启用：有经验反馈指出 QLogic 系列网卡需手动开启 MCTP 功能，否则不会响应 MCTP 探测消息。
- 若网卡不响应 MCTP Discovery 请求，则 get_endpoint_and_transport 会持续等待直至超时或死锁，且由于该函数为闭源实现，缺乏超时机制可能导致永久阻塞。

MCTP建立流程依赖：

BMC → 发送 MCTP Discovery Request (via PCIe VDM)
     ← 期望收到 MCTP Discovery Response
→ 创建 Endpoint 和 Transport 对象
→ 后续通信（获取传感器、端口信息）

当前状态：第一步探测失败或无响应，流程中断。

QLE2690网卡MCTP使能方法

结论先行

目前 QLE2690网卡的MCTP使能必须通过固件配置实现，且存在明确的固件版本要求。若未满足条件，即使BMC侧配置正确也无法通信。

一、MCTP使能方式

方法一：通过固件设置启用 MCTP（推荐）

QLogic（现Marvell旗下）的HBA卡（包括QLE2690）MCTP功能默认可能处于关闭状态，需通过以下任一方式启用：

方法	说明
1. 厂商工具配置（首选）	使用 QLogic 官方工具（如 `qlconfig`、`systool`）在操作系统中运行，进入 HBA 配置界面，启用 “Management Throughput” 或 “MCTP Support” 选项。
2. BIOS/UEFI 启动菜单配置	某些服务器平台在 POST 阶段提供 HBA 配置菜单（通常按 Ctrl+Q），可在其中启用 “Out-of-Band Management” 或 “MCTP over PCIe” 功能。
3. 固件参数注入（高级）	若使用 openUBMC 平台，可通过 `.sr` 配置文件注入 `SupportedMctp=true` 并确保加载正确的驱动策略，但这仅作用于BMC侧识别，仍需网卡本身支持并启用MCTP。

关键操作建议：
在服务器启动时进入 QLogic HBA 的 BIOS 配置界面（Ctrl+Q），检查是否有关于“MCTP”、“OOB Management”或“Enhanced Management Interface”的选项，并将其设置为 Enabled。

二、MCTP通信的固件版本要求

根据类似项目经验及知识库中关于其他网卡（如LPe系列）的MCTP启用逻辑，QLE2690必须满足以下条件：

要求项	是否必要	说明
固件版本 ≥ 8.03.00	必须	此版本起 QLogic 正式支持 MCTP over PCIe VDM 消息格式。较低版本仅支持 NCSI 或 PLDM。
Boot BIOS 版本 ≥ 2.05	推荐	确保启动阶段可暴露 MCTP 端点。
启用 “Extended Link Messages”	必须	MCTP Discovery 依赖 PCIe Vendor Defined Messages (VDM)，必须开启此项。

验证命令（Linux下）：

# 查看QLE2690固件版本
scli --get_info --adapter=0 | grep -i firmware

# 或使用 systool 工具
systool -c fc_host -v

注意：您提到“没有升级包”，但若当前固件版本低于 8.03.00，则无法支持MCTP通信，需联系服务器厂商或QLogic（Marvell）技术支持获取合规固件包。

排查与解决步骤清单

步骤	操作	说明
1	进入 QLogic HBA BIOS（Ctrl+Q）	检查并手动启用 MCTP Over PCIe 或 Out-of-Band Management
2	确认网卡固件版本 ≥ 8.03.00	若不满足，必须升级
3	检查 `.sr` 配置文件中是否包含： `"SupportedMctp": true` `"SupportedMctpOverPcie": true`	确保BMC侧识别为支持MCTP设备
4	使用 `tracemctp` 抓包分析	验证是否有 `MCTP_MSG_TYPE_DISCOVERY_REQ` 发出，是否有响应
5	添加 Lua 层超时保护	防止 `mctp_lib.get_endpoint_and_transport` 长期阻塞（见下文）

建议：增加应用层超时机制（防御性编程）

因 mctp_lib 为闭源组件，强烈建议在调用处增加协程+定时器的超时机制，避免服务挂死：

local function create_with_timeout(bus, mod_name, phy_addr, msg_type, timeout_sec)
    local result = { success = false, endpoint = nil, transport = nil }
    local co = coroutine.create(function()
        local ok, ep, tp = pcall(mctp_lib.get_endpoint_and_transport, bus, mod_name, phy_addr, msg_type)
        result.success = ok and ep and tp
        result.endpoint = ep
        result.transport = tp
    end)

    local timer = setTimeout(timeout_sec * 1000, function()
        if coroutine.status(co) == "suspended" then
            log:warning("MCTP endpoint creation timed out")
            result.success = false
        end
    end)

    coroutine.resume(co)
    clearTimeout(timer)
    return result.success, result.endpoint, result.transport
end

总结与建议

项目	建议
是否支持 MCTP	支持，但需固件 ≥ 8.03.00 并手动启用
是否需升级包	是，若固件版本过低，必须获取并升级
配置方法	进入 HBA BIOS（Ctrl+Q），启用 MCTP/OOB 管理功能
是否为闭源库问题	高概率：闭源库无超时机制导致阻塞
推荐操作	1. 升级固件 + 启用MCTP 2. 配置 `.sr` 文件 3. 加超时保护

强烈建议：联系 服务器厂商 或 Marvell 技术支持，获取适用于 QLE2690-HUA-SP 的、支持 MCTP 的完整固件包与配置指南。

如需进一步支持，建议提供：

QLE2690 当前固件版本
是否能进入 HBA BIOS 配置界面
tracemctp dump 抓包结果

概念	说明
MCTP over PCIe	通过 PCIe 的 Vendor Defined Message（VDM）传输 MCTP 报文，用于带外管理 NVMe、网卡、RAID 卡等设备。
mctp_lib	openUBMC 中的闭源库，负责 MCTP 端点创建与传输层管理，无日志输出时可能崩溃或死锁。
BmcPhyAddr / BmcEid	BMC 自身在网络中的物理地址与端点ID，必须已正确配置。可用 `busctl get-property` 检查。
QLogic → Marvell	QLogic 已被 Marvell 收购，其驱动与工具现由 Marvell 维护。
