FC卡的ibma信息不准确

liujie_11 · 2026 年1 月 6 日 05:52

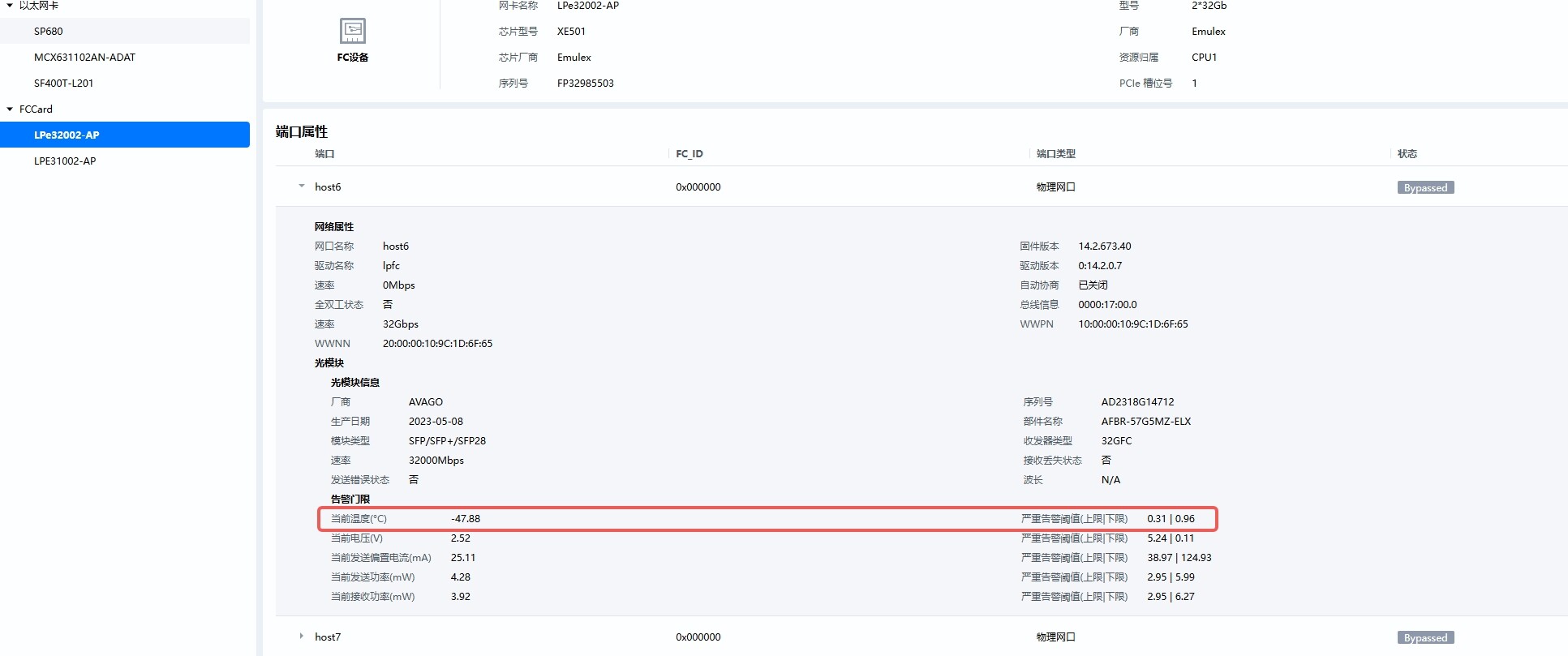

查看FC卡信息，发现光模块信息显示不太对劲：

当前温度为负数，且告警阈值也不对劲。

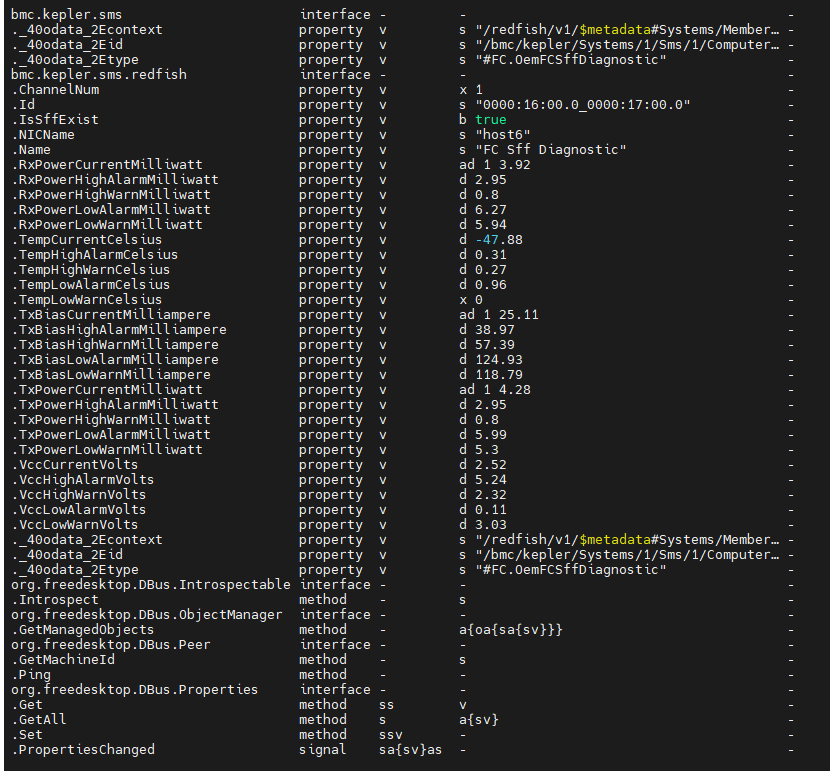

busctl 查看以下资源：/bmc/kepler/Systems/1/Sms/1/ComputerSystem/Systems/1/Storage/1/FC/0000_3A16_3A00_2E0_5F0000_3A17_3A00_2E0/Sff/Diagnostic

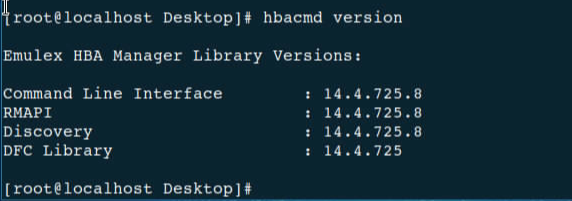

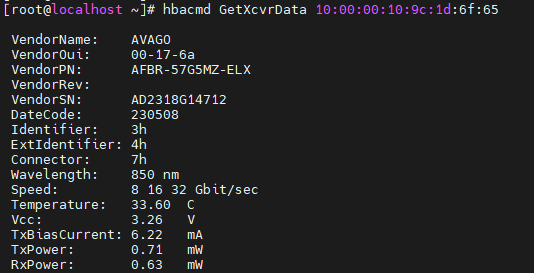

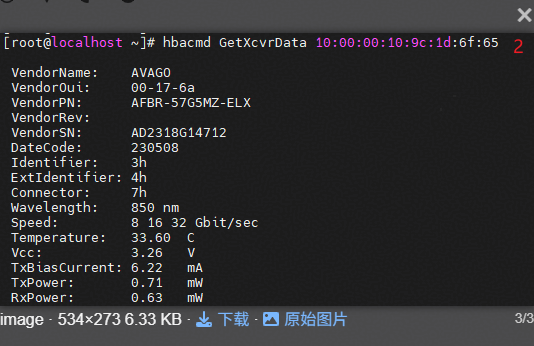

ibma发送过来的数据就是这样，与OS下查询的信息不匹配：

请问这个信息的获取是不是存在异常？

ubmc_assistant · 2026 年1 月 6 日 05:57

答案内容由AI生成，仅供参考：

FC卡光模块信息显示异常问题分析

根据您提供的信息，系统中 LPe32002-AP FC卡的光模块信息显示存在明显异常，特别是温度为负值、告警阈值逻辑混乱等问题。以下基于知识库中的实体、关系和文档内容，对问题进行系统性分析。

问题现象总结

温度异常：光模块当前温度显示为 -47.88℃，明显超出正常工作范围（通常为 0~70℃）。
告警阈值矛盾：
- 高温告警上限阈值（TempHighAlarmCelsius）为 0.31℃，低于当前“测量值”。
- 低温告警下限阈值（TempLowAlarmCelsius）为 0.96℃，高于高温阈值。
功率/电流告警逻辑错误：
- 当前发送功率为 4.28mW，但“上限告警”为 2.95mW，出现“正常值”触发“上限告警”的反常逻辑。
- 偏置电流当前为 25.11mA，而“低告警阈值”高达 124.93mA，严重违背物理逻辑。
数据来源确认：通过 busctl 查询 /bmc/kepler/Systems/.../Sff/Diagnostic 接口，确认这些异常数据确由系统上报，并被 IBMA（带内管理代理）采集。

根本原因分析

1. IBMA依赖性与信息采集机制

IBMA服务作用：
- 知识图谱中明确指出：“IBMA Service 是负责管理 LPe32002-AP Fibre Channel 适配器的关键服务”。
- FC卡的端口信息（如 FC_ID、WWPN、速率等）在 iBMA未安装或未运行时不可见（见 Issue 关联 FC Card LPe35002-AP 的描述）。
- 因此，当前显示的所有信息均是通过 IBMA 带内路径（host → BMA → BMC）获取。
IBMA数据路径：
- 文档《network_adapter》描述：

  “网口信息通过以下路径传递到 network_adapter：带内 → sms接口 → host_agent → network_adapter”
- 这些光模块诊断数据源自主机操作系统中的驱动层（lpfc 驱动）并通过 IBMA 上报。

2. Emulex FC卡的数据读取方式特殊性

关键知识图谱信息：

Emulex FC Card 使用厂商专用工具 hbacmd 来提取 EEPROM 数据并进行协议解析。
潜在问题点：
- 若 IBMA 没有正确调用 hbacmd 工具，或该工具未正确解析 SFP+ 模块的 EEPROM 数据（特别是温度、电压、功率等模拟量），将导致：
  - 原始字节解析错误（如高低字节顺序颠倒、单位换算错误）。
  - 使用了错误的系数或公式进行物理量转换。
  - 返回了无效或默认填充数据（如全0或异常负值）。

3. `busctl` 输出验证数据异常

从 busctl 输出可见：

.TempCurrentCelsius property v d -47.88
.TempHighAlarmCelsius property v d 0.31
...
.RxPowerLowAlarmMilliwatt property v d 5.27  ← 正常接收功率仅3.92，却低于“低告警”阈值

这表明：

数据已进入 D-Bus 系统，即 BMC 已接收并存储这些值。
但原始采集数据本身错误，BMC 仅负责展示，无法纠正底层错误。

支持证据总结

现象	对应支持信息
光模块信息通过 IBMA 获取	`FC Information` on `LPe32002-AP` depends on `IBMA Service`
Emulex FC卡需专用工具读取光模块	`Emulex FC Card` → uses `hbacmd` tool
温度/功率等字段在 D-Bus 中存在	`bmc.kepler.Systems.OpticalModule` 定义了完整诊断属性
数据路径为：Host → IBMA → BMC	“带内BMA获取网卡信息”路径描述

结论

是的，该信息的获取存在异常。

具体判断如下：

数据本身异常：温度负值、阈值倒置等严重违反物理常识和标准（SFF-8472）定义。
问题根源不在BMC层：BMC（通过 D-Bus 和 Web 界面）只是忠实呈现从 IBMA 接收到的数据。
根本原因在于 IBMA 层的数据采集或解析错误：
- 极可能是 hbacmd 工具未正确执行 或 lpfc 驱动返回了错误的诊断数据。
- 也可能是 IBMA 在解析 SFF-8472 格式时存在 Bug，导致字节解析错位。

建议解决方案

验证主机侧实际数据：
在服务器操作系统中执行：
```
hbacmd <controller> getSfpInfo
```
查看原生输出是否同样异常。若是，则问题出在驱动或工具链。
检查 hbacmd 和 lpfc 驱动版本兼容性：
- 当前固件版本：14.2.673.40
- 驱动版本：0:14.2.0.7（注意格式不规范，可能为解析错误）
- 建议升级至官方推荐匹配版本组合。
启用带外协议作为对比（未来方向）：
- 虽然当前 Emulex 卡主要依赖带内 IBMA，但知识库提到“未来计划 FC卡通过 pldm over mctp 获取带外信息”。
- 若带外可获取 SFP 信息，可用于交叉验证带内数据准确性。
上报 Issue 至开发团队：
参考已有 Issue 模式（如 Kunlun Jiaoxinchao 报告的类似问题），提交完整的一键日志（One-Click Log）以供分析。

总结

项目	判断
是否信息异常？	是
是否BMC展示问题？	否，BMC仅展示
是否IBMA数据问题？	是，采集或解析出错
是否Emulex卡特有？	是，依赖专有工具 `hbacmd`
解决建议	执行 `hbacmd getSfpInfo` 验证源数据，检查驱动/工具版本

建议优先在主机端验证原始数据，确认问题层级后再进行修复。
