iBMA什么条件下会去获取光模块信息

[huangyuxuan (长江计算_黄宇轩)]

问题背景

伙伴适配N10G-X2C-DC时，需要通过iBMA获取获取端口信息。

期望结果

BMC可以获取到网卡端口信息，OS下无异常

实际结果

BMC获取到了网卡端口信息，OS下出现错误打印：rnp-err:rnp_mbx_sfp_module_eeprom_info

初步分析

从厂商了解到，该卡是从光口卡改造成电口卡的，且在BIOS发现网卡的Interface Type显示为SFP，应该是网卡固件没有修改完全，存在问题。OS下错误打印应该是iBMA认为网卡是光口，去尝试获取光模块信息，但实际没有光模块，产生的报错。

诉求

想了解iBMA会在什么条件下去获取网卡光模块信息。比如iBMA通过xxx命令获取到网卡xxx信息为xxx时，走获取光模块信息的流程。

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

iBMA 获取光模块信息的条件分析

根据提供的上下文信息，以下是关于 iBMA 在何种条件下会尝试获取光模块信息的综合分析。

1. 核心判断逻辑：基于网卡/端口的“介质类型”(Medium Type)

iBMA 是否尝试获取光模块信息的关键依据是网卡或网络端口的 介质类型（MediumType）配置。

当系统识别到某网口的 MediumType 为 光纤（如 "FiberOptic"、"SFP" 等）时，iBMA 将启动获取光模块信息的流程。如果实际硬件上不存在光模块（如您描述的情况：硬件为电口卡但固件显示为光口），iBMA 的这一行为就会导致查询失败并产生错误日志。

相关证据：

• 在 网卡适配指南（reference_id: 7）的 CSR 配置示例中明确指出：

  "MediumType": "FiberOptic"  // 介质类型


  这表明，MediumType 是 CSR（配置资源）中定义端口属性的关键字段之一。FiberOptic 的设置会直接引导系统按光口处理该端口。

• 在 南向网卡驱动适配指南（reference_id: 3）中也明确说明，适配需要：

  • “确认网口类型”
  • “是否支持光模块”
  • “从厂商资料或整机硬件工程师获取”这些信息

  这进一步证明，网口类型和光模块支持性是预先配置的属性，而非完全由硬件自动探测决定。

2. iBMA 获取光模块信息的流程

iBMA 作为带内管理代理，其工作流程如下：

1. 信息获取：iBMA 运行在操作系统（OS）中，通过与 host_agent 通信，从 OS 侧收集硬件信息。
2. 条件判断：iBMA 会检查各个网络端口的配置和状态信息，如果检测到某个端口的介质类型为光口或存在光模块相关的标识（如 BDF、型号信息），它会认为该端口需要光模块管理。
3. 执行查询：
   • 对于某些类型的网卡（如 Emulex FC 卡），iBMA 会调用 hbacmd 工具来查询光模块的 EEPROM 数据。
   • 对于支持 NCSI/MCTP 等协议的网卡，可能通过这些协议获取信息。
4. 数据上报：成功的查询结果会被组织成结构化数据，通过系统的资源协作接口上报给 BMC。
5. 日志记录：如果查询失败（例如，目标设备无光模块或固件响应异常），iBMA 的底层驱动或通信模块会产生错误日志，如您观察到的 rnp-err:rnp_mbx_sfp_module_eeprom_info。

3. 您遇到问题的根本原因分析

问题根源：配置与硬件不一致

• 硬件本身：N10G-X2C-DC 卡是物理上的 电口卡，没有光模块插槽。
• 固件/配置：该卡的固件或配置信息（如 Option ROM、EEPROM）中的 Interface Type 仍被设置为 SFP，这导致 OS 和管理系统（包括 iBMA）误判其为光口卡。

iBMA 的行为逻辑解释

iBMA 的行为在当前逻辑下是“正确”的：

1. 它从 OS 层获取到网卡信息。
2. 解析出 Interface Type: SFP。
3. 基于此判断，它认为“应该存在光模块”。
4. 于是，它按流程发起对光模块 EEPROM 的查询请求。
5. 由于物理上无光模块，主机网卡的固件无法正确响应此查询，从而产生 rnp_mbx_sfp_module_eeprom_info 这类错误。

4. 如何解决

要彻底解决此问题，应从 根因 入手：

方案一（推荐）：修复固件/配置

• 联系网卡厂商，请求提供一个更新后的固件（firmware）或 Option ROM。
• 新固件应将 Interface Type 从 SFP 修正为 Copper 或 RJ45 等电口标识。
• 效果：系统将不再识别为光口，iBMA 不会发起无谓的光模块查询，错误日志自然消失。

方案二（变通）：在 BMA/iBMA 层面增加健壮性

• 在 iBMA 的适配代码中增加兼容性判断。
• 例如，可以引入一个配置选项或白名单，对于已知的“硬件为电口但固件为光口”的设备（如 N10G-X2C-DC），即使 MediumType=SFP，也跳过光模块信息的查询。
• 这种方式属于 workaround，依赖于设备的 VID/DID 进行硬编码匹配。

---

总结

iBMA 会在 检测到网络端口的“介质类型”（Medium Type）配置为光口（如 SFP, FiberOptic） 时，尝试获取光模块信息。该行为是基于配置文件或固件信息做出的判断。

在您的案例中，虽然硬件是电口卡，但由于 固件未更新，Interface Type 仍为 SFP，导致 iBMA 误判并执行了光模块查询，因物理上不存在光模块而引发 rnp_mbx_sfp_module_eeprom_info 错误。

解决建议

最根本的解决方案是联系卡厂商，修复其固件中的 Interface Type 信息，将其从 SFP 改为 Copper，以确保软硬件信息的一致性。

相关链接：

1. OCP卡光模块信息获取逻辑和定位方法
2. 【公示中，下次评议时间7.28】网卡驱动规范v0.1
3. BMC一键日志里查看网卡网口和光模块信息路径是在哪？
4. FC卡的光模块不显示
5. 网卡开发指南 | 文档中心 | openUBMC

[JiaHuiLei]

iBMA获取网口信息时，如果网口状态为Linkup，会尝试获取光模块类型，实现原理类似`ethtool -m `。
如果网口状态不算Linkup或者上述动作获取到光模块类型，iBMA会判断网口类型为电口还是光口，原理类似`ethtool `

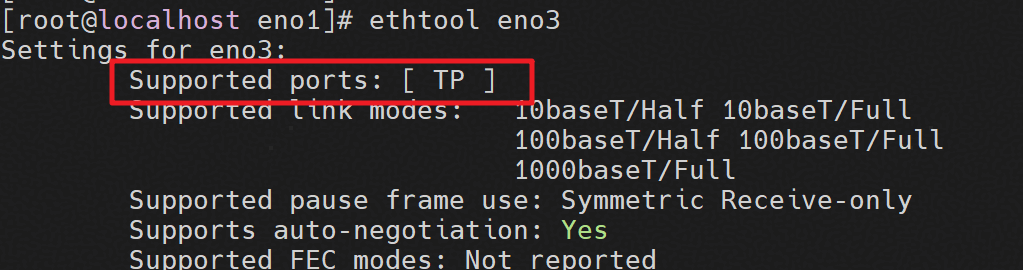

上述动作作为获取光模块信息的前置，如果获取到光模块类型，且网口类型为“非电口”（Supported ports显示不为TP），则会定时获取光模块信息，原理类似`ethtool -m `
可以使用`ethtool`命令查询网口信息，观察OS是否出现同样的错误打印

如果想要更详细的获取光模块信息的流程和命令，请提供一下iBMA版本，网卡厂商等信息

[Evan_shenf]

你看，报eeprom错误，明显这个卡是基于eeprom存储数据，现在xl710是基于NVM存储数据。eeprom这块，也是和网卡驱动有关 ，iBMA是通过ethtool去获取的，ethtool是调用网卡驱动获取的

[huangyuxuan (长江计算_黄宇轩)]

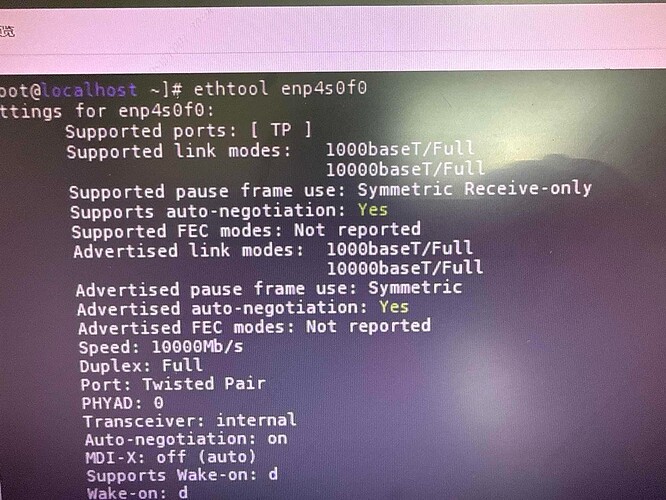

感谢，目前看到Supported ports显示的TP，iBMA版本是2.16.1，网卡厂商是沐创，MUSCE

[JiaHuiLei]

可以尝试执行一下 ethtool -m enp4s0f0，执行时观察OS是否出现同样的异常打印
