电源策略-电源工作模式

交流互助区
1

// 此模板仅供参考，如果不适用可以修改

求助描述

在多电源的主备模式下，能否默认使能主用电源列表呢？

在社区文档没有看到有相关的配置介绍：CSR配置字典之PowerStrategy类 | 文档中心 | openUBMC

求助如何配置默认的主用电源列表。

社区1230版本上电源主备配置咨询
2

答案内容由AI生成，仅供参考：

电源工作模式配置：主备模式下默认使能主用电源列表问题分析与解决方案

根据您的求助描述，您希望在多电源的主备（Active/Standby）模式下，能够默认设置并使能主用电源列表（Expected Active PSU List）。您尝试在 PSR.sr 的 PowerStrategy_1 对象中配置 ExpectedActivePSU 字段但未生效。以下将结合知识库内容进行综合分析，并提供可行的配置方法。

:magnifying_glass_tilted_left: 问题核心解析

:white_check_mark: 症结所在：

虽然存在 ExpectedActivePSU 这一属性用于定义预期的主用电源单元，但它必须依赖正确的配置方式和前提条件才能生效，尤其是在主备模式（Active/Standby）下的行为控制。

您遇到的“配置不生效”问题，通常由以下几个因素造成：

  1. 未正确启用主备模式支持 (ActiveStandbySupported = false)；
  2. 未通过正确的参数接口设置工作模式和主用电源；
  3. ExpectedActivePSU 是只读或运行时属性，无法直接静态写入；
  4. 配置路径或语法不符合 openUBMC CSR 框架要求。

:books: 关键概念与机制说明

1. 电源工作模式（PowerWorkingMode）

  • 取值范围："LoadBalancing" 或 "Active/Standby"
  • 功能说明：定义系统电源的操作模式。
    • LoadBalancing：所有电源均分负载，全部为主用；
    • Active/Standby：仅指定电源为主用，其余为备用电源。
  • :white_check_mark: 配置路径示例（CSR）：
    PowerStrategy_Basic:
  PowerWorkingMode: "Active/Standby"

2. 是否支持主备模式？（ActiveStandbySupported）

  • 类型：布尔型（Boolean）
  • 默认值：false
  • :warning: 关键点：即使配置了 PowerWorkingMode: "Active/Standby"，如果 ActiveStandbySupported = false，系统仍不会真正启用主备逻辑。
  • :white_check_mark: 必须显式启用：
    PowerStrategy_Basic:
  ActiveStandbySupported: true

3. 主用电源列表设置机制（Custom_ExpectedActivePSU）

:red_exclamation_mark: 您提到的 ExpectedActivePSU 是一个只读数组，用于反映当前系统的预期主用电源列表（来自知识图谱描述），不能直接通过 CSR 静态赋值生效。

:white_check_mark: 正确的配置方式是使用 Custom_ExpectedActivePSU 参数，在出厂定制或运行时通过 BMC 设置指令来指定主用电源 ID 列表。

配置示例（BMC 出厂定制）：

BMCSet_PowerWorkingMode=Active/Standby
Custom_ExpectedActivePSU=2,3

含义：设置工作模式为“主备”，并将 PSU2 和 PSU3 设为主用电源。

来源依据：BMCSet_PowerWorkingModeCustom_ExpectedActivePSU 的处理流程文档中明确指出此组合配置方式。

:white_check_mark: 推荐解决方案

方案一：通过 BMC 出厂配置文件（如 .ini 或定制脚本） 设置

适用于系统初始化时即确定主用电源的场景。

:white_check_mark: 配置项如下：

# 启用主备工作模式
BMCSet_PowerWorkingMode=Active/Standby

# 指定主用电源槽位（例如 PSU2 和 PSU3）
Custom_ExpectedActivePSU=2,3

# 确保主备功能被支持
ActiveStandbySupported=true

# （可选）设置电源数量预期
BMCSetExpectedPSCount=4

:pushpin: 注意事项：

  • Custom_ExpectedActivePSU 必须配合 BMCSet_PowerWorkingMode=Active/Standby 使用；
  • 若未设置 ActiveStandbySupported=true，系统可能忽略主备配置；
  • 该配置需在系统的 PSR 配置阶段 或 BMC 启动初始化阶段 加载。

方案二：通过 运行时 API 或命令接口 设置

如果您希望在系统运行后动态配置主用电源列表，可通过以下方式：

方法①：调用 D-Bus 接口 SetPowerWorkMode

# 设置 PSU2 为主用（Enabled）
busctl call /bmc/kepler/Systems/system0/PowerMgmt/PSU2 \
    bmc.kepler.Systems.PowerMgmt.OnePower SetPowerWorkMode "a{ss}y" \
    1 "work_mode" "enabled" 0

# 设置 PSU1 为备用（StandbySpare）
busctl call /bmc/kepler/Systems/system0/PowerMgmt/PSU1 \
    bmc.kepler.Systems.PowerMgmt.OnePower SetPowerWorkMode "a{ss}y" \
    1 "work_mode" "standby_spare" 1

接口说明：该接口位于 /bmc/kepler/Systems/:SystemId/PowerMgmt/:ID，由 SetPowerWorkMode 方法实现。

方法②：使用 ipmitool 命令（需整机模式配置）

根据知识库信息，单个 PSU 的 IPMI 设置容易被整机策略覆盖。

推荐使用整机电源配置命令：

# 设置整机电源模式为主备，并指定主用电源
ipmitool raw 0x30 0x93 0xdb 0x07 0x00 0x24 0x00 0x01 ...

但具体子命令和参数需参考 Set Power Saving Configuration 文档（NetFn: 0x30, Cmd: 0x93, Sub-cmd: 0x24）。

:cross_mark: 为什么直接配置 ExpectedActivePSU 不生效？

根据知识图谱数据：

{
  "entity": "ExpectedActivePSU",
  "type": "data",
  "description": "ExpectedActivePSU is a read-only array of unsigned 8-bit integers listing the expected primary power supply units."
}

:no_entry: 结论：

  • ExpectedActivePSU 是一个 只读属性（read-only），由系统策略模块（如 PowerStrategy）在应用 Custom_ExpectedActivePSU 后自动生成并填充。
  • 无法通过手动修改 CSR 文件直接写入生效，否则会被系统忽略或覆盖。

:white_check_mark: 正确做法：应配置 Custom_ExpectedActivePSU，由系统自动映射为只读的 ExpectedActivePSU。

:hammer_and_wrench: 验证建议

1. 检查当前电源工作模式

busctl get-property bmc.kepler.Systems.PowerStrategy /bmc/kepler/Systems/system0/PowerStrategy \
    bmc.kepler.Systems.PowerStrategy PowerWorkingMode

2. 查看主用电源列表

busctl call bmc.kepler.Systems.PowerStrategy /bmc/kepler/Systems/system0/PowerStrategy \
    bmc.kepler.Systems.PowerStrategy GetPowerStrategyInfo

或通过日志查看：

journalctl -u power_strategy | grep "Active/Standby"

3. 确认 ActiveStandbySupported 已启用

busctl get-property bmc.kepler.Systems.PowerStrategy /bmc/kepler/Systems/system0/PowerStrategy \
    bmc.kepler.Systems.PowerStrategy ActiveStandbySupported

:white_check_mark: 总结与建议

问题 解决方案
想默认设置主用电源列表 使用 Custom_ExpectedActivePSU 参数配置，而非 ExpectedActivePSU
主备模式不生效 确保 ActiveStandbySupported = true 且 PowerWorkingMode = "Active/Standby"
配置写入后未生效 应通过出厂定制配置或 D-Bus 接口设置，避免直接写只读字段
支持多 PSU 主备 当前 openUBMC 支持 4 电源主备，但需代码适配，建议提交 Issue 确认机型兼容性

:light_bulb: 最终建议操作步骤：

  1. 编辑 BMC 初始化配置文件（如 bmc_config.ini 或 PSR 定制模板）：

    BMCSet_PowerWorkingMode=Active/Standby
Custom_ExpectedActivePSU=2,3
ActiveStandbySupported=true
BMCSetExpectedPSCount=4

  2. 重新生成镜像并刷机，确保配置加载。

  3. 上电后验证：

    • Web 页面是否显示 PSU2/PSU3 为主用；
    • 使用 busctl 检查 PowerWorkingMode 和主用状态；
    • 检查日志是否出现 "Set PowerActualWorkingMode to Active/Standby"。

  4. 如有问题：检查电源健康状态、在位状态、是否满足主备策略的冗余条件（参考文档中“系统中有效电源模块冗余时才支持主备供电模式”提示）。

如仍有问题，建议向 openUBMC 社区提交 Issue，并附上 power_strategy 组件日志（journalctl -u power_strategy），以便进一步排查自动切换逻辑或兼容性问题。

相关链接：

  1. 问题咨询：对电源设置主备模式时，未插电源线的电源是如何显示主备状态？
  2. 【问题反馈】power_strategy电源工作模式自动切换逻辑和显示不一致问题
  3. 关于电源主备的问题
  4. 【问题求助】通过ipmitool设置PSU主备模式不生效
  5. CSR配置字典之PowerStrategy类 | 文档中心 | openUBMC
3

当前仅2个电源支持主备模式设置，不支持多电源

4

2个电源可以设置默认主用电源是哪个吗？怎么设置呢

5

当前默认为负载均衡模式，若需要设置主备模式，需自行设置主用电源编号。

web/redfish/IPMI命令均可设置

6

电源设置2主4备的时候，出现这个报错信息，是为什么呢？

{
    "error": [
        {
            "code": "ActivePsNotEnough",
            "message": "Active PSUs are insufficient. Please reset SupplyList or set PowerWorkingMode to Sharing"
        }
    ]
}

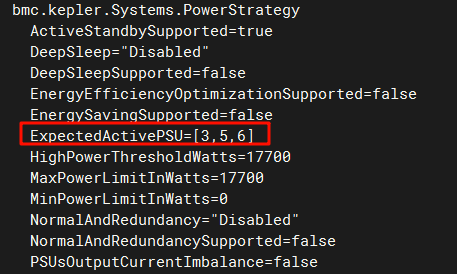

这是电源的PowerStrategy对象，和这个ExpectedActivePSU有关系吗？

image457×274 5.51 KB

7

当前仅支持2个电源的主备设置
ExpectedActivePSU为设置的主用电源
