通过WebUI配置BMC网口为指定的NCSI网口后，web界面不会显示选中状态

[wbf]

问题描述

[在通过WebUI配置BMC网口为指定的NCSI网口（MCX623436AN-CDAB）后，web界面不会显示选中状态，显示问题，功能正常

重现步骤

1. 通过web界面选择网口模式-选择模式-固定设置-ocp拓展网口-port1，点击保存

2.

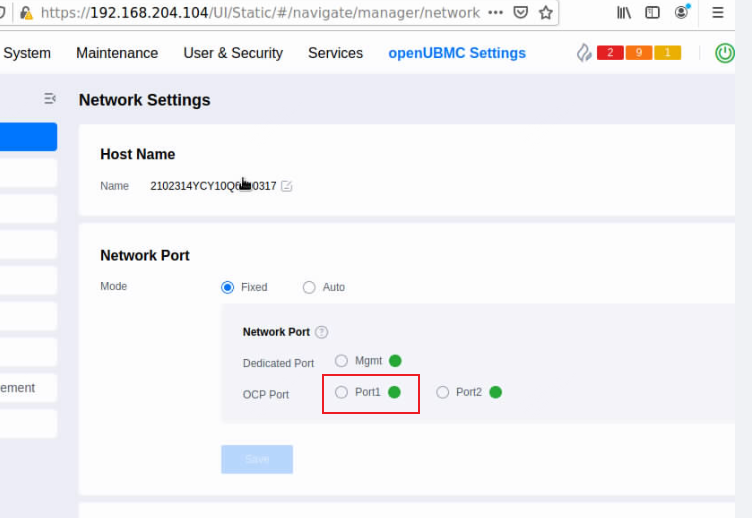

3. 通过辅助机访问测试机bmc,查看网口模式，没有网口选中

4.

期望结果

网页查看端口显示正常被选中

实际结果

网页查看端口未被选上

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

BMC WebUI配置NCSI网口后未显示选中状态问题分析

根据您提供的问题描述，现对通过WebUI配置BMC网口为指定的NCSI网口（MCX623436AN-CDAB）后，Web界面不显示选中状态的问题进行综合分析。

---

问题现象

• 操作步骤：在WebUI中，通过“网络配置” → “网口模式” → 选择“固定设置” → 指定OCP扩展网口为"Port1" → 点击“保存”。
• 期望结果：配置成功后，Web界面应正确显示"Port1"被选中。
• 实际结果：配置后刷新页面，界面上所有OCP端口（包括Port1）均未被选中，显示为未激活状态，但功能本身正常。

---

原因分析

结合知识库信息，此问题本质为 Web界面UI状态同步问题，而非功能失效。具体分析如下：

1. 功能逻辑正常，仅UI显示异常

• 问题描述明确指出“功能正常”，说明底层配置已成功应用。
• Web界面的“未选中”状态仅是前端未能正确读取或渲染当前的配置状态，并不影响实际网络通信和BMC管理功能。

2. 核心配置机制：BMCSet_NET_Mode 与 Custom_NCSI_Port_Num

根据知识库中的文档（reference_id: 3, 4, 7）和实体信息（BMCSet_NET_Mode），BMC网口模式的配置依赖以下两个关键参数：

• BMCSet_NET_Mode：
  • 当设置为 "mgnt"：强制使用专用管理网口（Mgmt）。
  • 当设置为 "auto"：自适应选择，优先使用Link状态良好的网口。
  • 当设置为其他值（如特定模式）：进入固定模式，允许指定特定端口。
• Custom_NCSI_Port_Num：
  • 用于在非auto和非mgnt模式下，绑定具体哪个NCSI端口。
  • 取值范围：两网口配置为 0-1，四网口配置为 0-3。

关系：Custom_NCSI_Port_Num 仅在 BMCSet_NET_Mode 不为 "auto" 且不为 "mgnt" 时才生效。

您的操作“固定设置 → OCP Port1”在后台应已正确设置 BMCSet_NET_Mode 为非mgnt模式，并将 Custom_NCSI_Port_Num 设置为 0（对应Port1）。

3. UI不刷新的可能原因

• 前端状态缓存：WebUI在加载时可能从本地或API缓存中获取了旧的配置快照，未强制从BMC服务端重新拉取最新状态。
• 状态映射错误：前端代码可能未能正确解析 Custom_NCSI_Port_Num=0 对应于OCP Port1的逻辑，导致无法将后台的真实配置映射回UI的“选中”状态。
• 事件通知缺失：修改配置后，后端可能未向Web前端的UI组件（如 bmc.kepler.Managers.EthernetInterfaces）发送状态变更广播，导致前端界面未触发更新。

---

解决方案与建议

1. 手动验证底层配置状态

虽然UI未显示，但可通过Redfish API或ipmitool命令验证配置是否真正生效：

# 使用 ipmitool 检查 LAN 配置（需登录BMC）
ipmitool lan print

# 或通过Redfish API查询EthernetInterfaces资源
GET /redfish/v1/Managers/bmc/EthernetInterfaces/1

检查返回的 ManagementNetworkPort 字段，确认 Type 是否为 OCP 且 PortNumber 是否为 1。

2. 尝试强制刷新

• 在WebUI页面，尝试 强制刷新（Ctrl+F5） 或 清除浏览器缓存 后重新登录，看是否能正确加载最新状态。

3. 检查BMC日志

# 登录BMC后台查看相关日志
journalctl -u bmc_network

查看是否有与 Custom_NCSI_Port_Num 或 OCP Port 配置相关的错误或警告信息。

4. 反馈给开发团队

该问题属于 UI与后端状态不一致 的前端Bug。建议将问题反馈给BMC固件或WebUI开发团队，并附上：

• 问题截图
• 操作日志
• 后端配置的实际状态（通过API获取）

请参考类似问题 topic_id: 3757 的分析逻辑，该问题也涉及OCP端口配置，但原因为大小写不匹配。

---

总结

项目	内容
问题类型	WebUI前端显示Bug
核心原因	UI未能正确读取或映射 Custom_NCSI_Port_Num 的配置状态
功能影响	无，实际网络配置已生效
UI影响	有，状态显示不正确，可能引起用户困惑
推荐解决	清除缓存、验证API配置、反馈前端开发团队进行修复

建议后续优化WebUI的状态同步机制，确保在配置变更后，能通过事件广播（Signal Broadcast）或轮询机制及时更新 EthernetInterfaces 的UI展现。

相关链接：

1. CX6网卡不显示连接速率规格、当前速率和最高协议
2. 网络配置指导
3. 网口模式为固定模式下，通过redfish指定专口为OCP扩展网口失败
4. MCX623106AN-CDAT温度和连接状态获取失败
5. 网络管理常见问题指南 | 文档中心 | openUBMC

[zhangbaocun]

这个使用的什么时候的版本，之前有个类似的问题

[wbf]

930的版本

[zhangbaocun]

930是有这个问题 看看你们有没有1230版本，这个问题解决了

[wbf]

是那一笔pr您知道吗，我们需要单笔合入

[qq_44402975 (malfoy)]

AtomGit | GitCode - 全球开发者的开源社区,开源代码托管平台 930要适配的话 参考这个pr
