问题描述

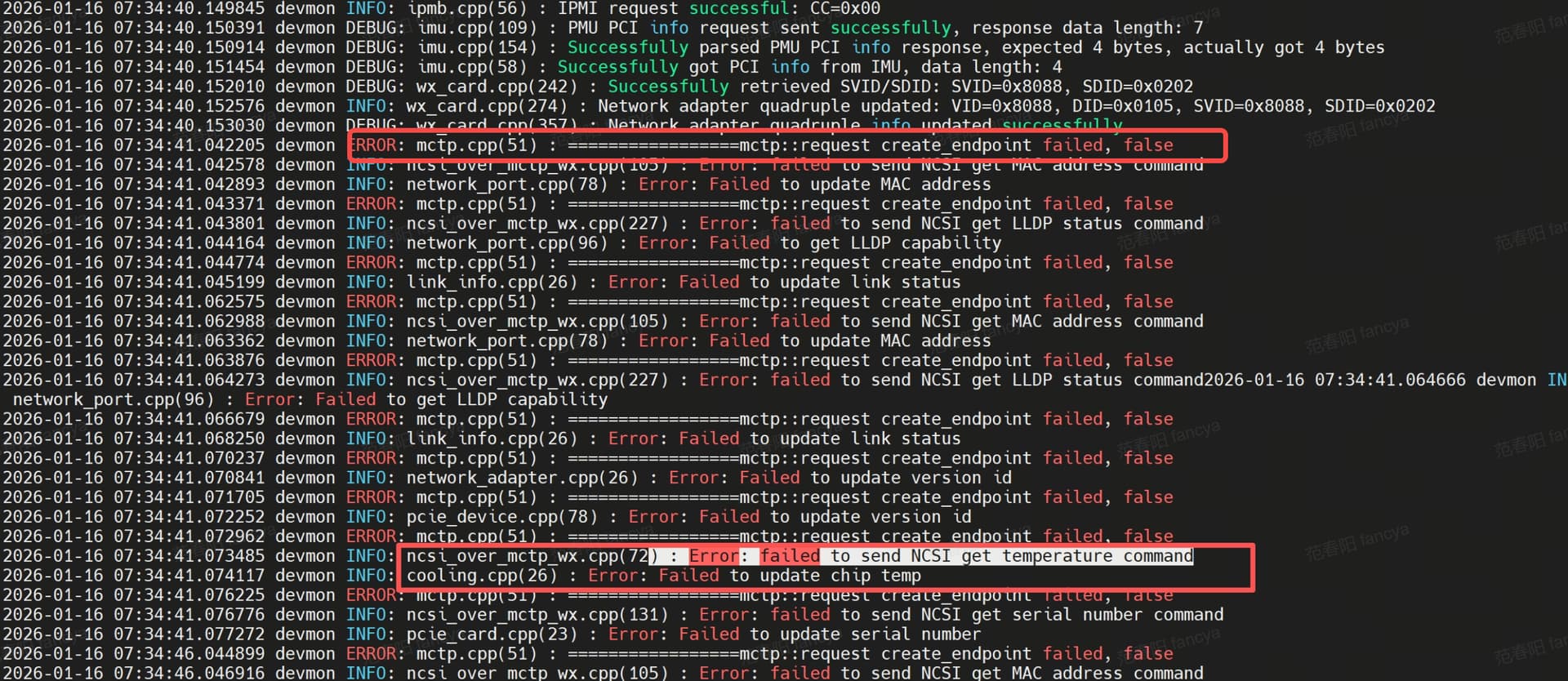

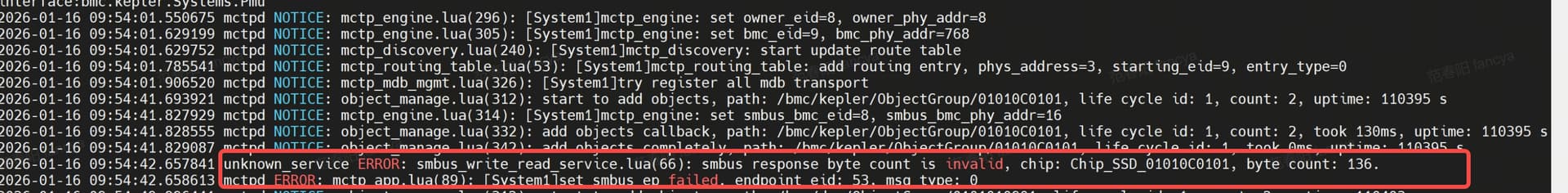

25.12版本，SF200HT网卡移到了南向驱动组件，使用mctp over smbus获取温度，但是有报错获取不到温度值。这里看到是endpoint没有上树。
环境信息
-
软件版本：25.12
-
硬件配置：S920S20
答案内容由AI生成，仅供参考：
SF200HT网卡温度获取失败问题分析与解决方案（25.12版本）
问题描述
在 25.12 版本 中，SF200HT 网卡已迁移至南向驱动组件，使用 MCTP over SMBus 协议获取温度数据。然而，在实际运行中出现 温度值无法获取 的问题，并伴随相关错误日志提示，关键现象为 MCTP Endpoint 未成功上树。
此问题直接影响系统对网卡温度的监控能力，可能导致调速策略失效或误判硬件状态。
根本原因分析
根据提供的知识库信息和典型故障模式，该问题的根本原因可归结如下：
MCTP Endpoint 未上树导致通信失败
- 核心问题：
mctp_lib.get_endpoint_and_transport调用返回失败或未创建有效的Endpoint和Transport对象。 - 日志特征：若日志中出现类似
unable to create mctp transport and endpoint或msg_types识别为0等错误，说明 MCTP 初始化过程异常。 - 上树失败可能原因：
- CSR 配置缺失或错误：未正确配置
MctpBinding、Endpoint或关联的Chip对象。 - SMBus 拓扑配置错误：未在
ManagementTopology中正确定义 I2C/SMBus 路径（如 Mux 分支、地址等）。 - 物理层通信异常：CPLD 或桥接芯片未响应，或设备地址不匹配。
RefChip引用错误：NetworkAdapter接口未通过RefChip正确绑定到 SMBus 可访问的芯片对象。
- CSR 配置缺失或错误：未正确配置
SF200HT 使用 MCTP over SMBus 的通信机制
- SF200HT 属于 通过 SMBus 桥接实现 MCTP 通信 的网卡类型（类似“网迅 WX”系列）。
- 温度获取依赖于：
NetworkAdapter → MCTP over SMBus → Bridge Chip → 网卡内部传感器 - 此类设备不支持 MCTP over PCIe，必须依赖 SMBus 通道完成带外通信。
解决方案
1. 检查并修复 CSR 配置
确保以下对象在 SR 文件中正确配置：
{
"Objects": {
"Chip_SF200HT": {
"AddrWidth": 1,
"Address": 96, // 示例地址，需根据实际硬件确认 (0x60)
"OffsetWidth": 0,
"WriteTmout": 100,
"ReadTmout": 100,
"HealthStatus": 0
},
"MctpBinding_1": {
"MediumType": 128, // 128 表示 SMBus
"MsgType": 2 // 2 表示 NCSI over MCTP
},
"Endpoint_1": {
"Position": "#/Chip_SF200HT", // 绑定到 Chip 对象
"PhyAddr": 0,
"MsgType": 2
},
"PCIeNicCard_1": {
"bmc.dev.NetworkAdapter": {
"Manufacturer": "VendorName",
"Model": "SF200HT",
"SupportedMctp": true,
"RefChip": "#/Chip_SF200HT" // 关键：引用 SMBus 可达 Chip
}
}
},
"ManagementTopology": {
"Anchor": {
"Buses": ["I2cBus_0"]
},
"I2cBus_0": {
"Chips": ["Chip_SF200HT"]
}
}
}
注意：
RefChip是实现 SMBus 温度读取的关键字段，缺失将导致无法通过create_mctp_endpoint_for_smbus建立通信。
2. 验证 MCTP over SMBus 初始化流程
启动时序关键点：
hwdiscovery发现设备并解析 CSR。mctpd主服务启动，监听Pmu.Status和SmBios.SmBiosStatus上电信号。- 收到上电信号后，
mctpd创建 SMBus 协议的Endpoint并尝试建立Transport。 - 业务组件（如
network_adapter）调用mctp_lib.get_endpoint_and_transport(...)获取通信对象。
建议添加调试打印：
local ok, endpoint, transport = pcall(mctp_lib.get_endpoint_and_transport,
bus, MODULE_NAME, phy_addr, msg_type, position)
if not ok or not endpoint or not transport then
log:error("Failed to create MCTP endpoint for SF200HT, reason: %s", endpoint or transport)
else
log:info("MCTP Endpoint created successfully for SF200HT")
end
3. 检查硬件与固件配套
- 确认 CPLD 版本兼容性：某些网卡桥接芯片依赖特定 CPLD 版本是否匹配。
相关知识点补充
| 概念 | 说明 |
|---|---|
create_mctp_endpoint_for_smbus |
用于为不支持原生 MCTP 的设备创建基于 SMBus 的 MCTP 通信端点 |
mctp_over_smbus |
当 PCIe Endpoint 不可用时的备用通信机制 |
smbus |
基于 I²C 的系统管理总线，用于低速设备通信，广泛用于温度、电压监控 |
Scanner_IBTemp |
实际上可通过 MCTP 获取，数据源一致（来自同一网卡） |
TemperatureType |
用于标识温度传感器类型，SF200HT 可能对应 Inlet (11) 或 VRD (6) |
总结
| 项目 | 内容 |
|---|---|
| 问题定位 | MCTP Endpoint 未上树导致温度获取失败 |
| 根本原因 | CSR 配置错误或 RefChip 缺失导致 create_mctp_endpoint_for_smbus 失败 |
| 解决方案 | 补全 Chip、MctpBinding、Endpoint 配置，并确保 RefChip 正确引用 |
| 预防措施 | 在适配新网卡时严格遵循“南向网卡驱动适配指南”进行协议配置 |
建议操作顺序：
- 检查 CSR 配置完整性 → 2. 添加日志确认
get_endpoint_and_transport返回值 → 3. 确认 SMBus 通信是否可达 → 4. 验证温度值是否正常上报。
如仍无法解决，请采集 mctpd 和 network_adapter 的完整 DEBUG 日志进一步分析。
相关链接：
@huangzhiyu 帮忙看下 为什么endpoint创失败了
楼主帮忙提供下一键日志
问题解决了么，话说SF200系列的卡是不是之前vpd配置得不对阿，我试了下不走南向设备树，卡都不显示

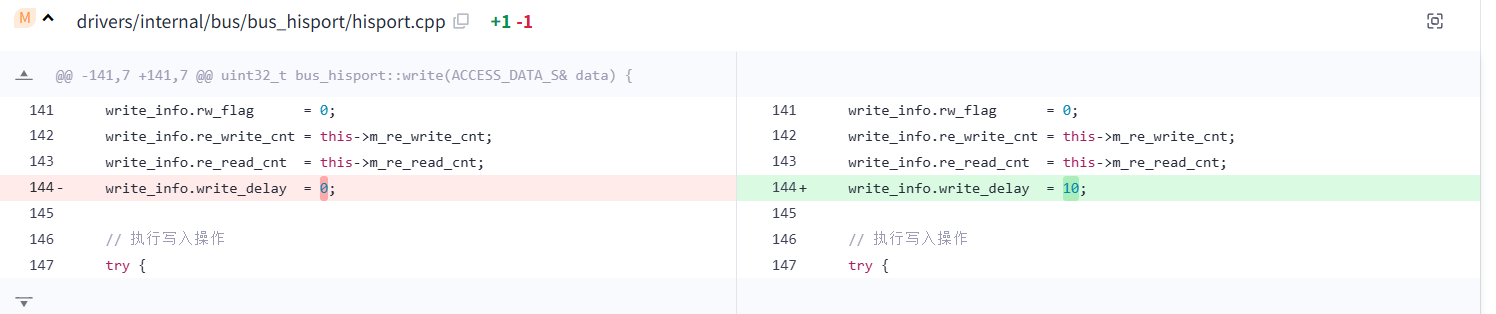

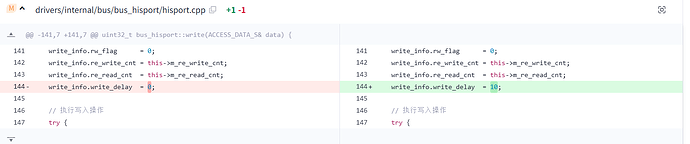

解决了，如果你不走南向的话，你要把这个组件去掉了吧，或者收日志看看加载的是那个配置文件，版本是5.00的是设备树配置文件
咋解决南向设备树版本获取不到的问题的呢
