GPU适配

luzhenying1 · 2026 年1 月 28 日 02:02

为什么使用社区1230的代码适配NVIDIA 5090GPU之后，在带内os发送命令nvidia-smi可以查询功耗温度等信息，但是网页端上面看不到这些信息呢？

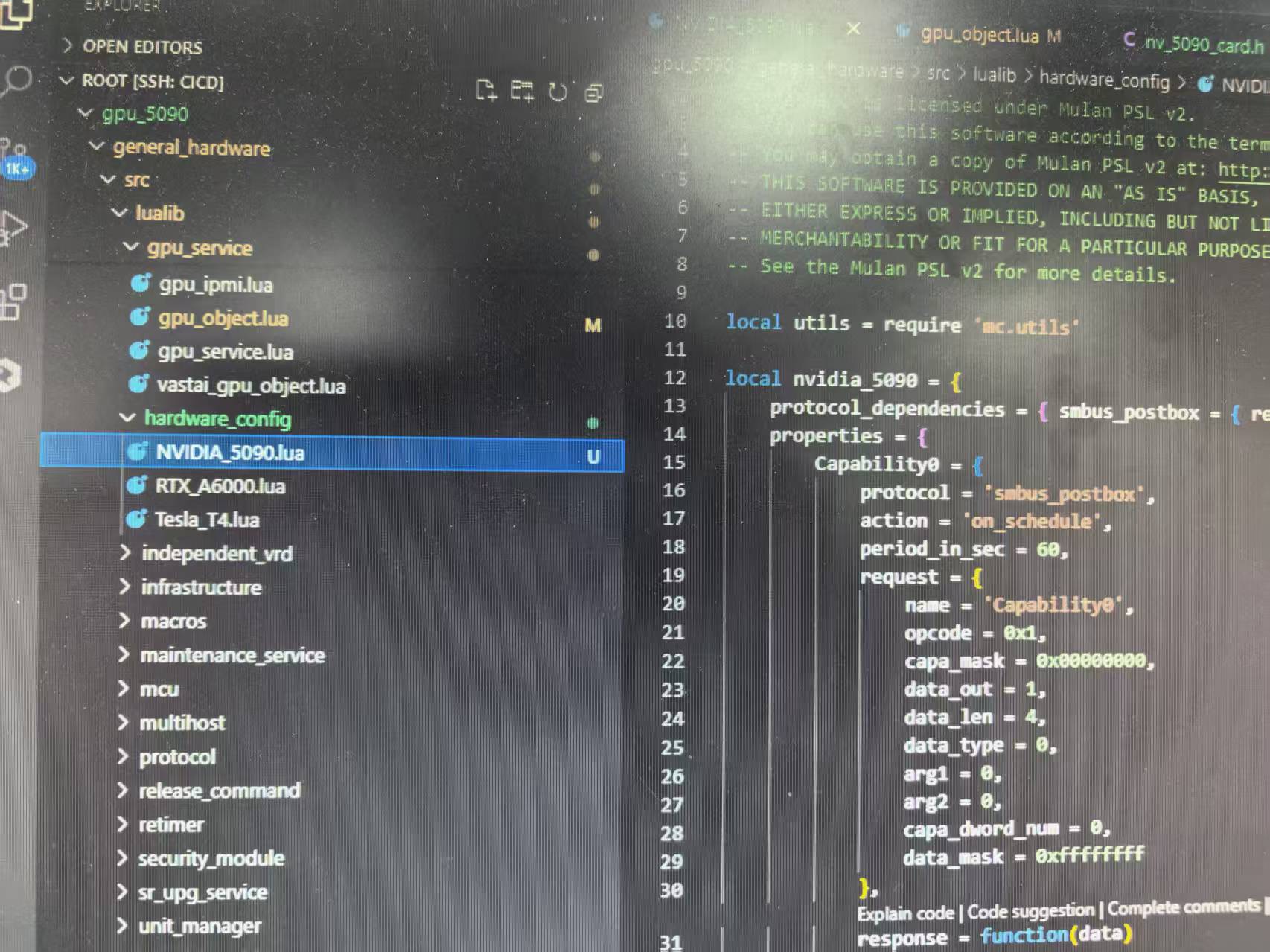

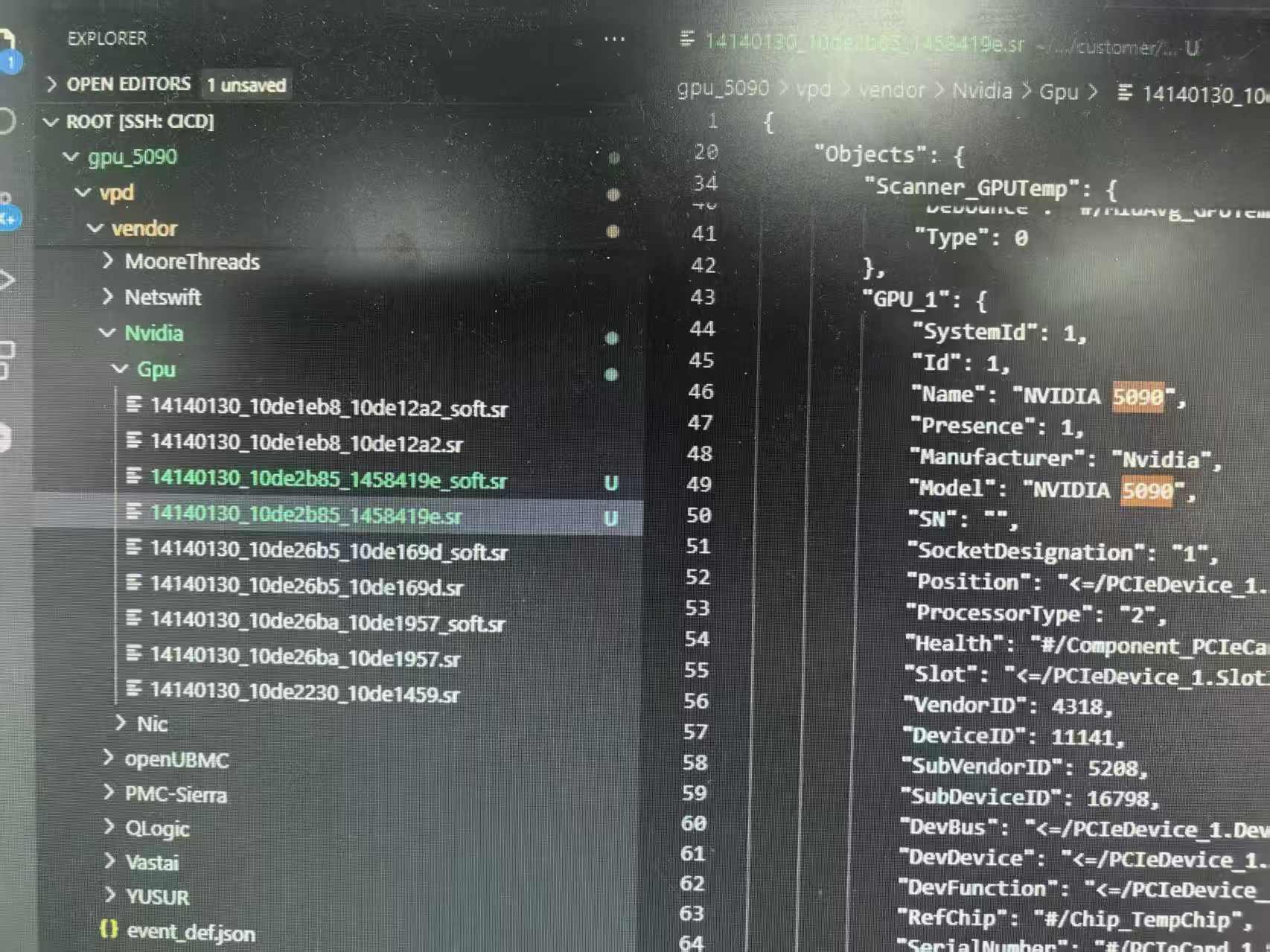

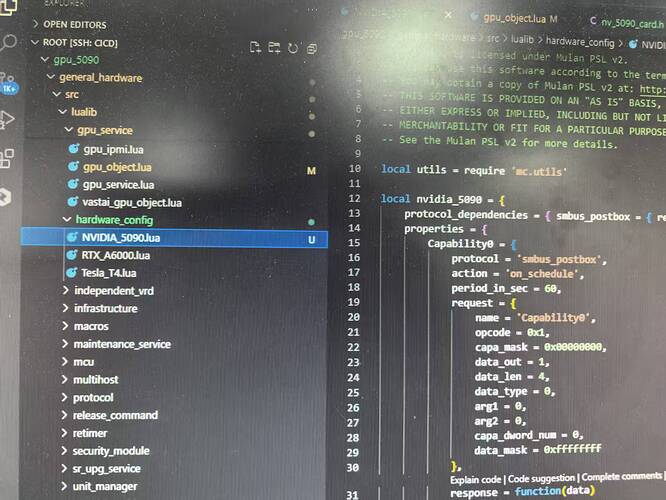

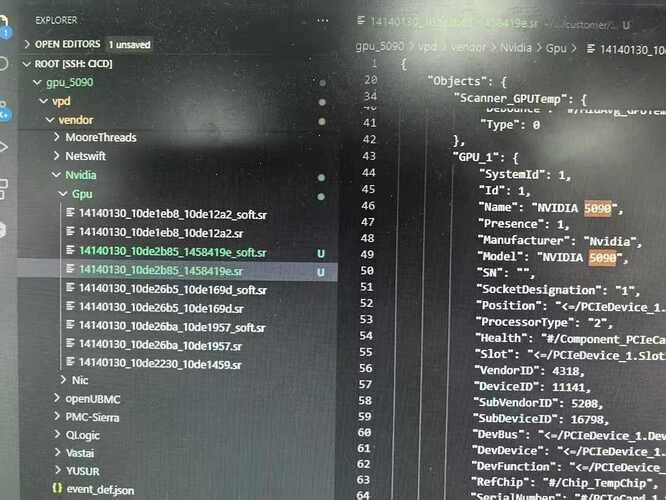

具体修改步骤：VPD仓库添加sr文件；general_hardware仓库scr/lualib/hardware_config/添加5090.lua文件；component_drivers仓库添加sr,dds文件，然后按照L40、Tesla T4的的代码配置.cpp和.h文件；
目前问题是网页端只能够看到温度信息，看不到功耗信息；温度信息感觉不是通过smbus postbox协议获取的，web端显示温度和nvidia-smi命令获取温度差别较大；

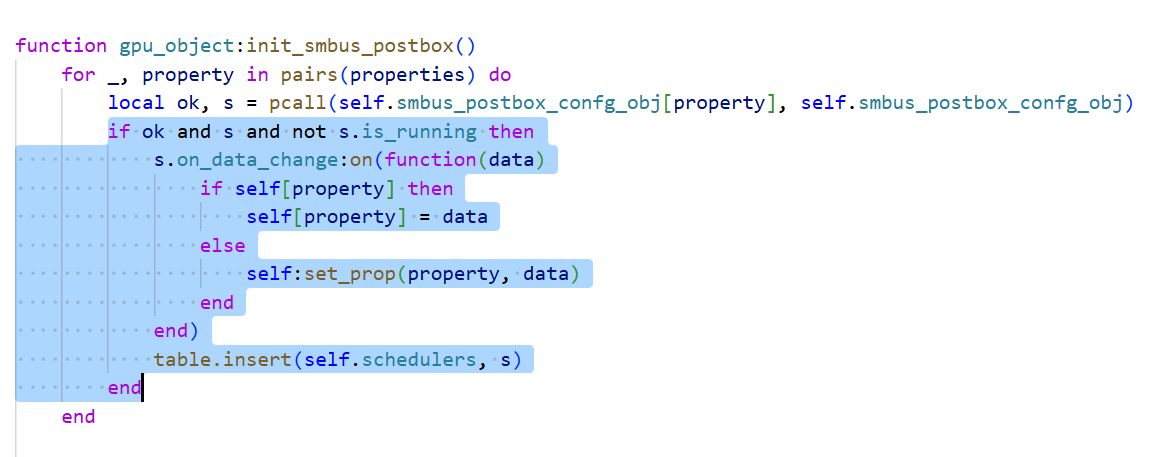

定位到general_hardware仓库scr/lualib/gpu_service目录下面gpu_object.lua文件里面发送命令查询功耗之后并没有回应

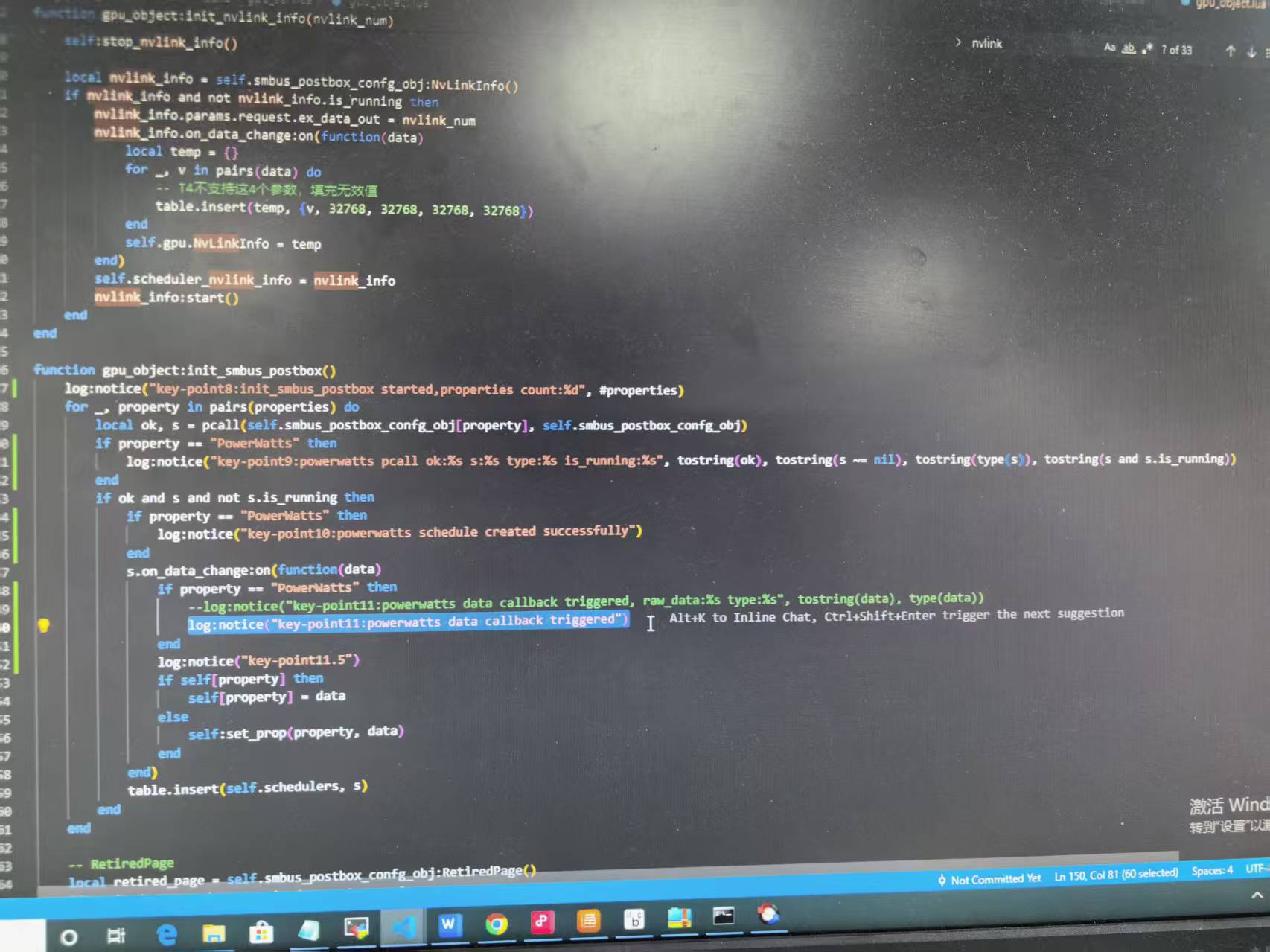

目前在object.lua文件里面添加了相关的打印如下：

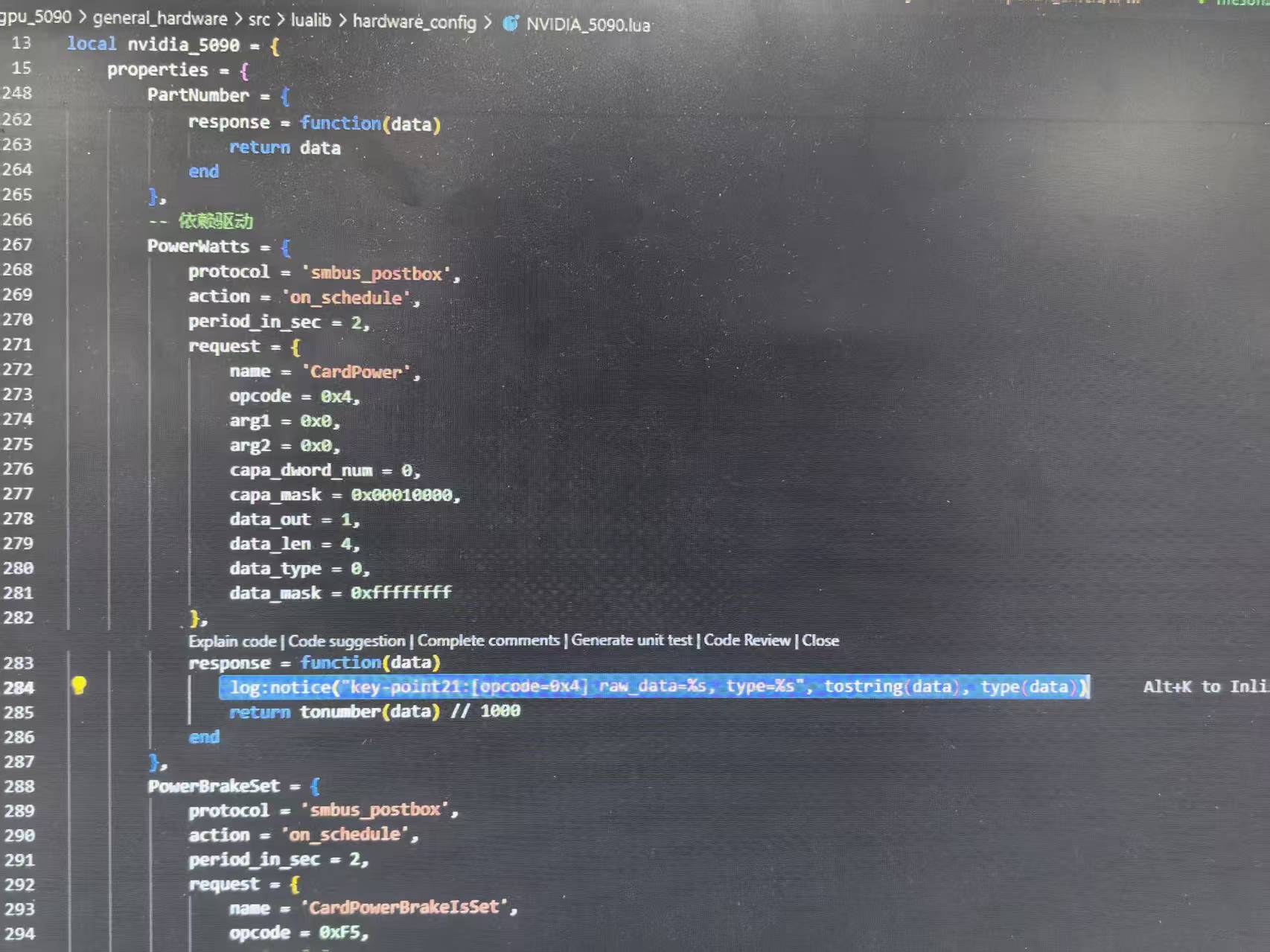

在NVIDIA_5090.lua文件的powerwatts下面的response也添加了相关的打印如下：

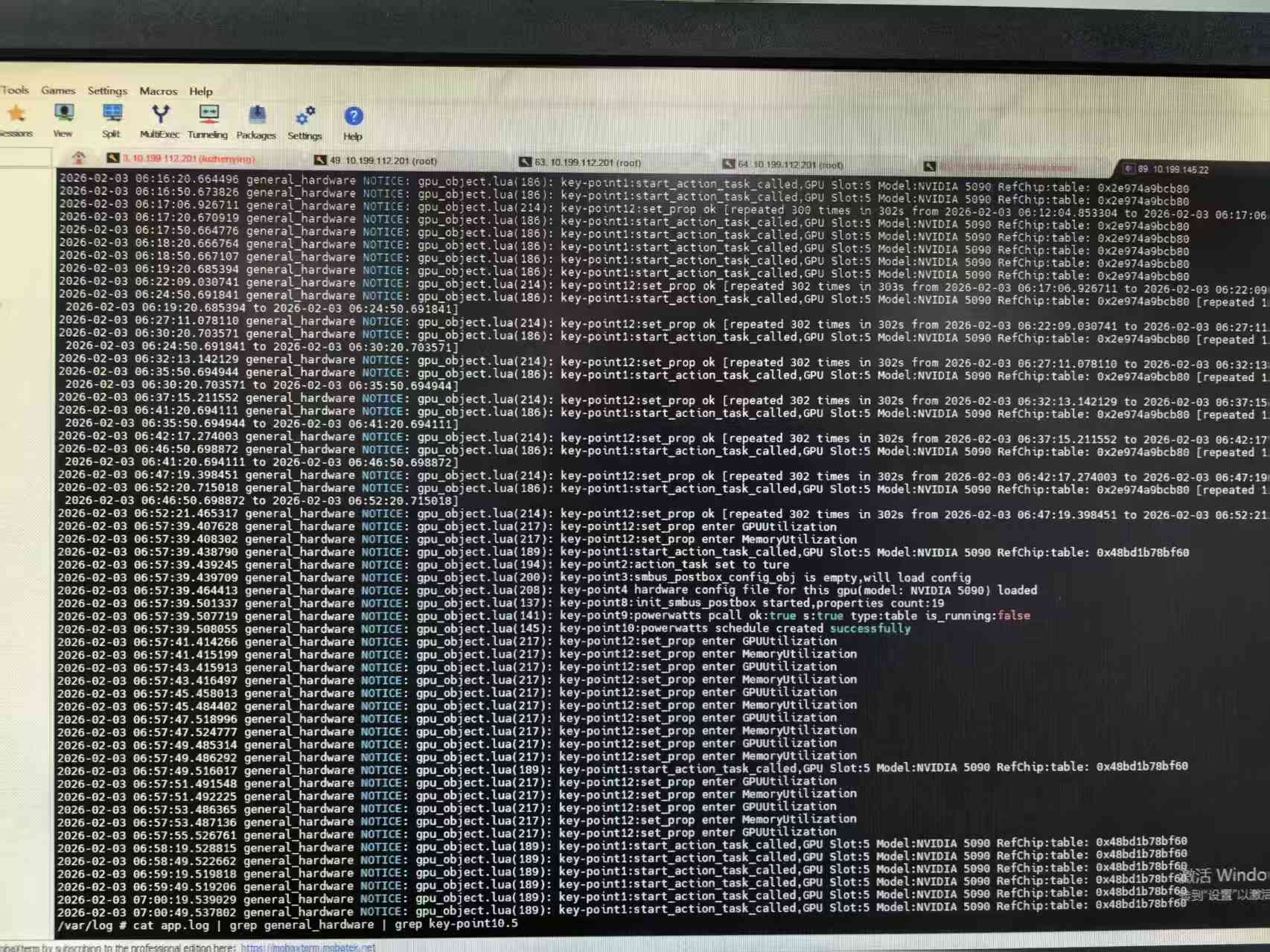

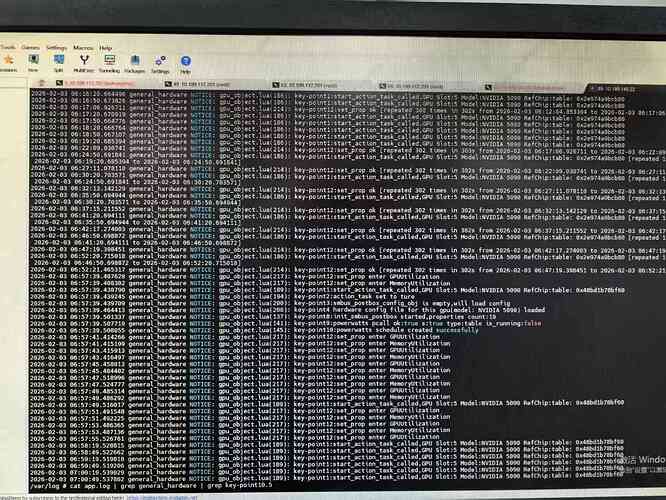

发现运行日志如下：key-point11没有打印，response下面也没有打印

接下来等待下一步排查

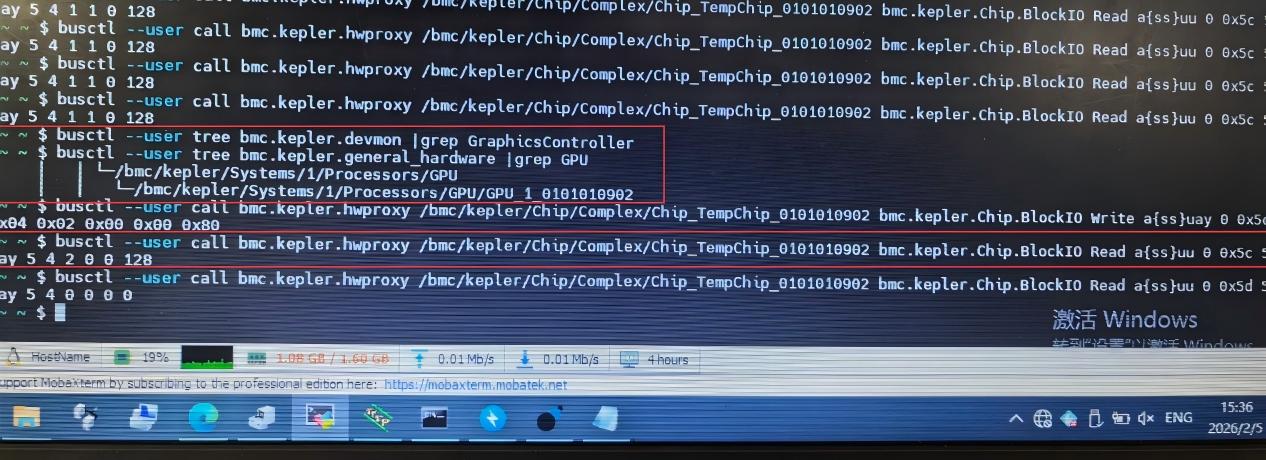

现用busctl命令查询如下：
发现查询status始终没有返回0x1f
这个说明什么呢？

app-log.txt (5.0 MB)

ubmc_assistant · 2026 年1 月 28 日 02:05

答案内容由AI生成，仅供参考：

GPU适配后网页端无法显示功耗与温度信息的原因分析

当适配 NVIDIA 5090 GPU 后，能够在后台通过命令查询到功耗、温度等信息，但网页端无法显示这些数据，通常表明底层硬件通信正常，但上层数据链路或配置存在异常。以下是基于 openUBMC 架构和现有知识的全面分析与排查建议。

可能原因分析

1. 未正确配置资源协作接口（Object Model）

即使可以通过命令行读取到原始数据，若未在 openUBMC 的**资源树（Resource Tree）**中注册对应属性，Web 页面将无法获取数据。

关键属性缺失：
- PrimaryGPUTemperatureCelsius：主 GPU 温度
- PowerWatts：GPU 当前功耗
- 这些字段属于 bmc.kepler.Systems.Processor.GPU.Power 和 bmc.kepler.Systems.Processor.GPU 接口，需要在 CSR 或配置文件中显式启用并映射。
检查点：
- 是否在 Tesla_T4.lua（或其他对应 GPU 配置文件）中正确定义了 PrimaryGPUTemperatureCelsius 和 PowerWatts 的采集路径？
- 是否在 CSR 中将 ProcessorType 设置为 GPU 类型（通常为 "2"）？

2. Scanner 监控组件未正确配置或激活

数据从底层硬件到 Web 界面需经过 Scanner 组件定时采集。

Scanner_GPUTemp 和 Scanner_GPUPower 是负责周期性读取 GPU 温度与功耗的核心模块。
如果 Scanner 的偏移地址（Offset）、周期（Period）、目标芯片（Chip）等参数配置错误，会导致采集失败。
相关实体：
- Scanner_GPUTemp_0101010301：监控 GPU 温度，周期 1000ms，偏移 156
- Scanner_GPUPower_0101010301：监控 GPU 功耗，偏移 144
- 均依赖 Chip_TempOrPowerChip 组件进行 I²C/SMBus 访问
检查点：
- 使用命令查看 Scanner 状态：
```
mdbctl lsprop Scanner_GPUTemp_0101010301
mdbctl lsprop Scanner_GPUPower_0101010301
```
  若返回 read failed 或 status=false，说明 Scanner 无法访问硬件。
- 确认 Chip_TempOrPowerChip 的 I²C 地址是否正确（如 0x4f），是否与 GPU 规格书一致。

3. 带外管理协议未适配（非 NVIDIA 协议）

虽然问题提到是“NVIDIA 5090”，但如果实际使用的是非标准或第三方封装的 GPU，可能不支持标准的 SMBus Post Box Interface (SMBPBI) 协议。

openUBMC 默认仅支持 NVIDIA 的 smbus_postbox 协议。
对于其他厂商或定制卡，需：
- 获取厂商提供的带外管理协议文档
- 修改 general_hardware 组件代码，实现私有协议解析
检查点：
- 是否确认该 GPU 支持标准 NVIDIA SMBPBI 协议？
- 是否需要自定义协议解析器？参考文档：general_hardware/docs/南向部件驱动适配教程GPU篇.md

4. Web 前端未订阅或渲染对应字段

即使后端已采集数据，若前端页面未正确绑定资源路径，也不会显示。

Web 页面通过 Redfish 或 D-Bus 资源路径订阅数据：
- /bmc/kepler/Systems/1/Processors/GPU/:ID
- 属性应包含：
```
{
  "PrimaryGPUTemperatureCelsius": 65,
  "PowerWatts": 230
}
```
检查点：
- 在浏览器开发者工具中，检查 Redfish API 是否返回了 GPU 的功耗与温度字段：
```
GET /redfish/v1/Systems/1/Processors/GPU_1
```
- 若 API 无此字段 → 说明后端未暴露；若有字段未显示 → 问题在前端 UI 映射。

5. 权限或状态过滤导致隐藏

某些情况下，系统会因健康状态异常、权限不足或状态为 Absent 而不展示传感器数据。

查看 GPU 是否被识别：
```
mdbctl lsobj | grep GPU
```
查看健康状态：
```
mdbctl lsprop GPU_1_01010103 | grep Health
```
若 Health=0（OK），但数据仍不显示，则排除硬件离位问题。

解决方案建议

步骤	操作	说明
1	核查 `Scanner` 配置	确保 `Scanner_GPUTemp` 和 `Scanner_GPUPower` 的 Offset、Size、Chip 正确
2	验证 `Chip_TempOrPowerChip` 通信	使用 `busctl` 或 `mdbctl` 手动读取，确认 I²C 地址和总线是否可达
3	检查 GPU 配置文件	确认 `Tesla_T4.lua` 或自定义配置中已启用 `PrimaryGPUTemperatureCelsius` 和 `PowerWatts`
4	查看资源树属性	执行 `mdbctl lsprop GPU_1_01010103 bmc.kepler.Systems.Processor.GPU` 确认字段存在
5	检查 Redfish 输出	访问 `/redfish/v1/Systems/1/Processors/GPU_1` 查看 JSON 是否含温功数据
6	更新 openUBMC 版本	某些旧版本存在闭源组件（如 `compute`）对 A2/A10/A100 卡支持不全的问题，建议升级至 25.09 或更高基线

参考案例

在适配 Atlas 300I A2 卡时，用户反馈温度与功耗无法读取，最终解决方案是：

来源：社区回复（baixin_lipengbo）
“当时我用的 openUBMC 25.06 基线，升级到 25.09 基线就可以了，25.09 基线的闭源组件 compute 有适配。”
类似地，如果您的 “NVIDIA 5090” 实为定制 AI 加速卡（如 Atlas 系列），必须依赖特定 BMC 固件版本支持。

总结

网页端看不到 GPU 温功信息，本质是‘数据未进入资源树’或‘前端未绑定’。

虽然后台命令可读，说明物理层通，但完整链路还需：

Scanner 正确配置 → 数据采集

Resource Tree 注册 → 数据暴露

Redfish/Web 绑定 → 数据展示

建议操作命令汇总

# 查看 Scanner 状态
mdbctl lsprop Scanner_GPUTemp_0101010301
mdbctl lsprop Scanner_GPUPower_0101010301

# 手动测试读取
busctl call bmc.kepler.hwproxy /bmc/kepler/Chip/Complex/Chip_TempOrPowerChip_0101010301 bmc.kepler.Chip.BlockIO Read a{ss}uu 0 0 2

# 查看 GPU 对象属性
mdbctl lsprop GPU_1_01010103 bmc.kepler.Systems.Processor.GPU

# 检查是否存在 GPU 对象
mdbctl lsobj | grep GPU

# 查看 Redfish 接口输出（需通过 curl 或浏览器）
curl http://<BMC_IP>/redfish/v1/Systems/1/Processors/GPU_1

如以上步骤均正常但仍无法显示，请提供日志以进一步诊断。
