hisport下smbus over i2c通信中DrvWriteDelay实际效果异常

交流互助区
1

问题描述

鲲鹏服务器和网迅1Ge网卡联调smbus over i2c通信过程中，block_write后的实际延时时长与sr中DrvWriteDelay的配置值相差很大，误差在10-30ms之间，起伏波动很大。

环境信息

鲲鹏920服务器搭配网迅1Ge网卡，继承pca9545。

使用的hpm包含以下修改：

  1. 修改过component_drivers/drivers/internal/bus/bus_hisport/hisport.cpp中write_info.drv_write_delay赋值操作。

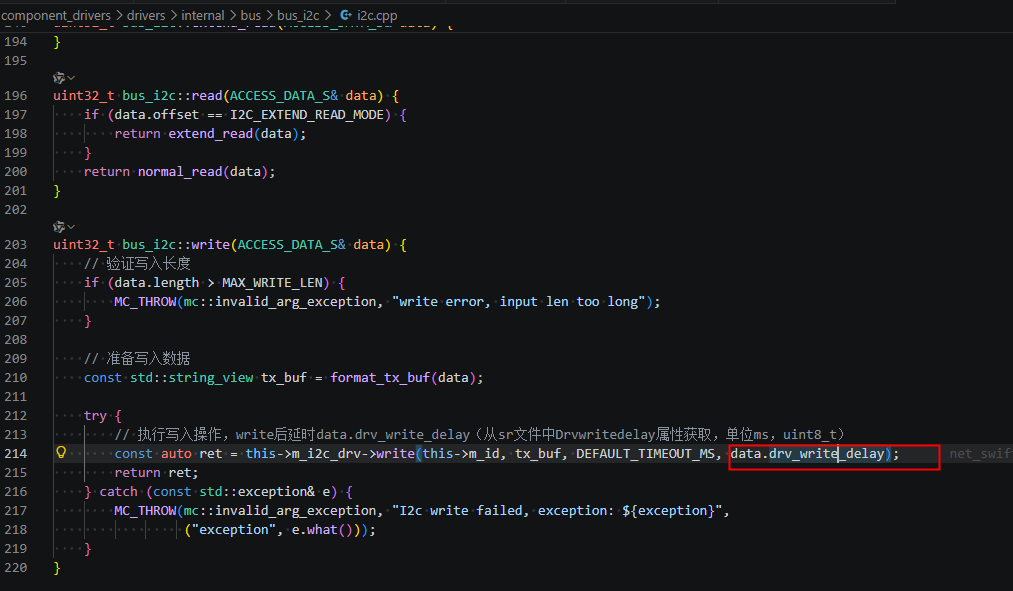

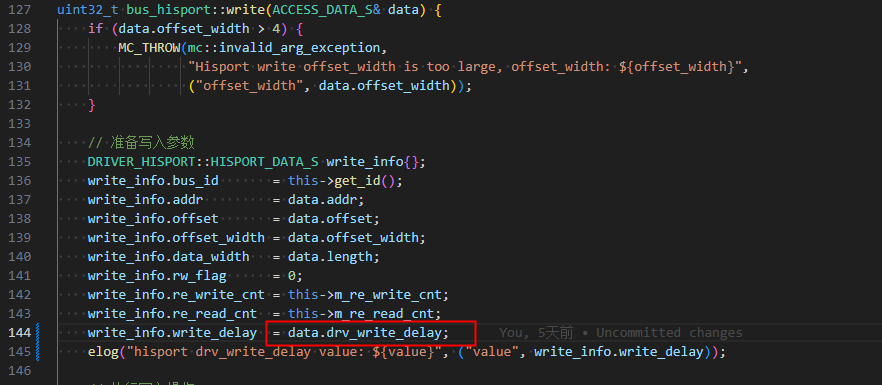

    image882×385 25.8 KB

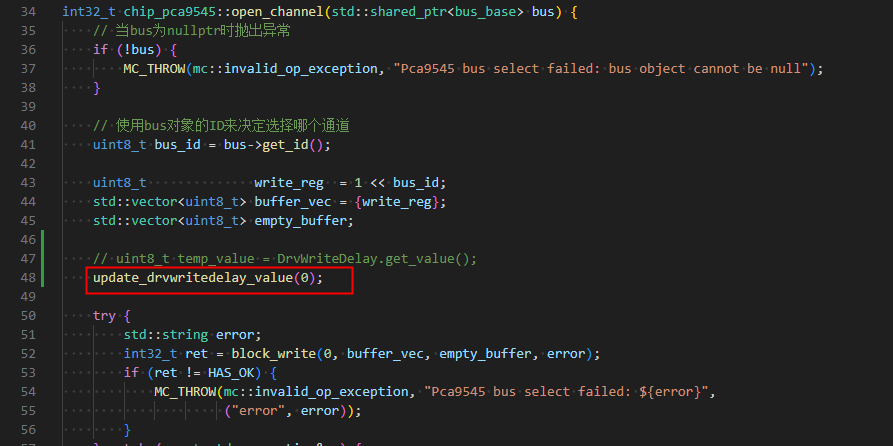

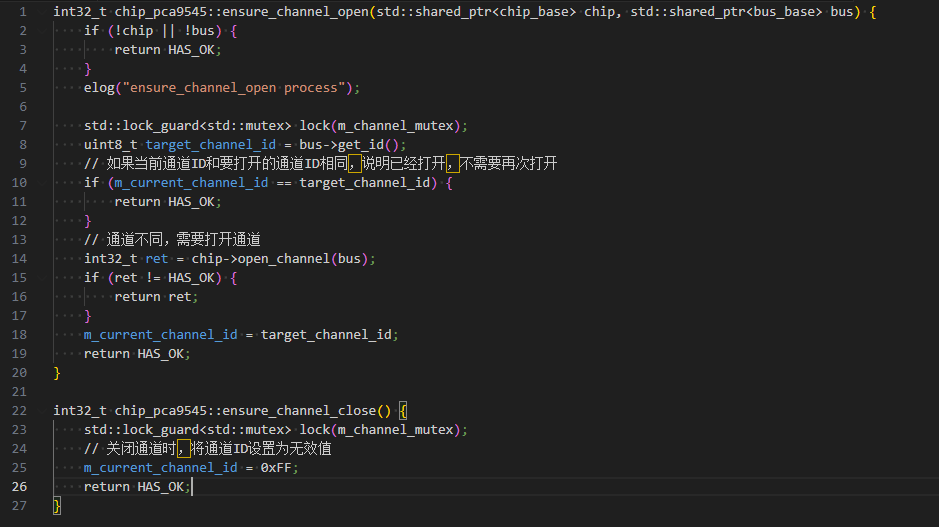

  2. 手动合入[WIP]新增ensure_channel_open方法避免重复切通道-component_drivers-AtomGit | GitCode的提交，但注释掉ensure_channel_open()中关于bus_id的判断操作，直接open channel（但是在block_write前修改m_drv_write_delay为0）：

    image939×527 17.3 KB

    image893×446 26.1 KB


实际结果

smbus通信过程中ubmc发出req cmd（block_write）后的延时时间和配置的DrvWriteDelay相差很大。

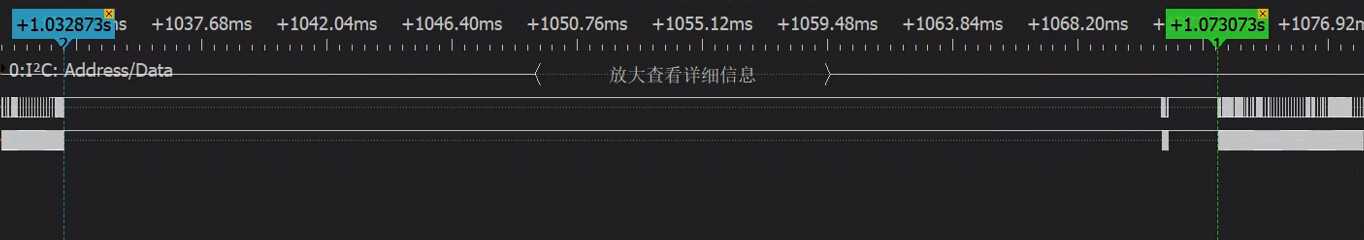

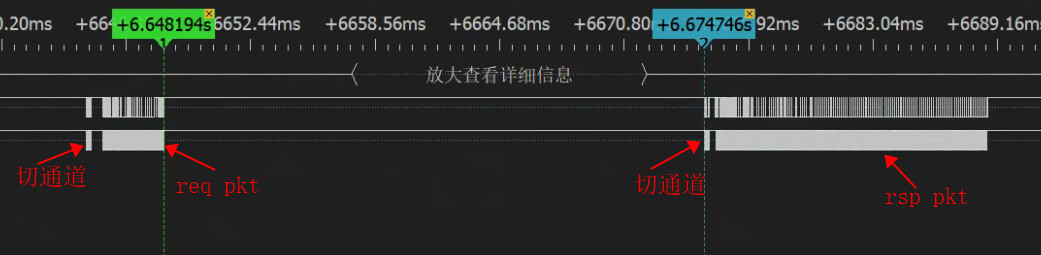

下图中DrvWriteDelay配置10ms，实际延时26ms，在req_pkt(block_write)和rsp_pkt(block_read)之间还抓到了一个切通道的packet，这个切通道和rsp pkt之间118us（不定，但都小于1ms）。（block_write前的切通道和延时可以忽略）。

image1041×255 54.4 KB

2

我先在我们的环境抓下数据，看看写延时是否符合预期。再看看怎么改。

3

不好意思，黄哥，想问下这个问题有找到原因吗？有什么解决办法吗？

4

月初调整了下Hisport的延时机制，目前实测延时波动在微秒级，和i2c类似。但由于修改的是闭源组件，可能要下次发布才能同步到社区。

5

好的，黄哥，了解了。谢谢。

6

不好意思，黄哥，之前例会时听说这个月会发布一个大版本，发布时间大概在这两周。您意思是这季度的版本不会包含这个修改，需要等二季度的版本发布吗？

7

这个季度的版本应该会带上。

8

好的，黄哥，谢谢。

9

好的，有问题再回复

10

黄哥，这个修改是哪个组件的？我们用新版本测试了下，误差还是很大，基本在15ms左右，有时甚至可以达到20ms。是不是组件修改实际没有合入大版本？

配置Drvwritedelay为20ms时，实际延时在45ms上下浮动，有时甚至超过50ms；尝试过修改Drvwritedelay为10ms，实际延时起伏也很大，有时在25ms上下，有时可能超过30ms，将近40ms左右，没有任何规律。

image1364×240 56 KB

上图中波形为配置Drvwritedelay为10ms时的一次交互，那个很短的报文是切通道的0xE2。

11

libsoc_adapter的版本是什么

12

libsoc_adapter/1.110.31@openubmc/stable

13

这个版本应该是带上了，我本地验证还是波动不超过1ms。可以确认下代码里传递的是多少ms吗？

14

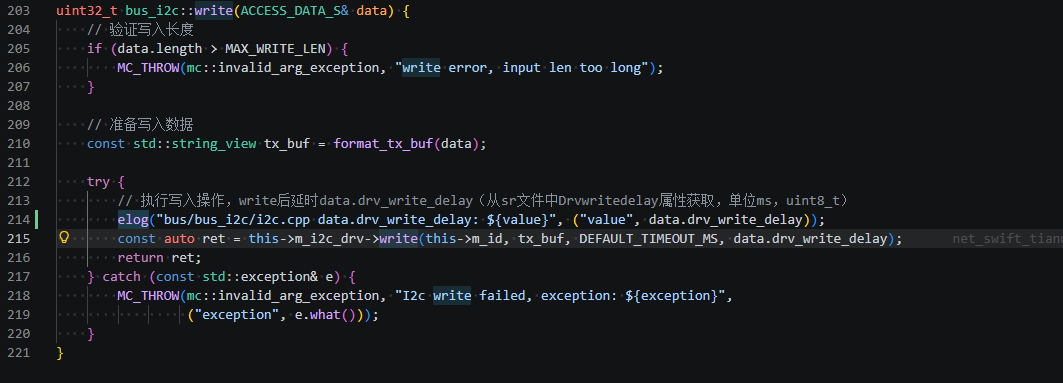

image1013×591 35.2 KB

您是指这个吗？

您本地验证是在hisport下吗？搭配的什么网卡驱动？

15

黄哥，刚才又测试了下（用的2603出包），现在又没问题了，误差在1ms以内了。

不过这个data.drv_write_delay显示为0

image1063×383 27.1 KB
