当前版本：2509

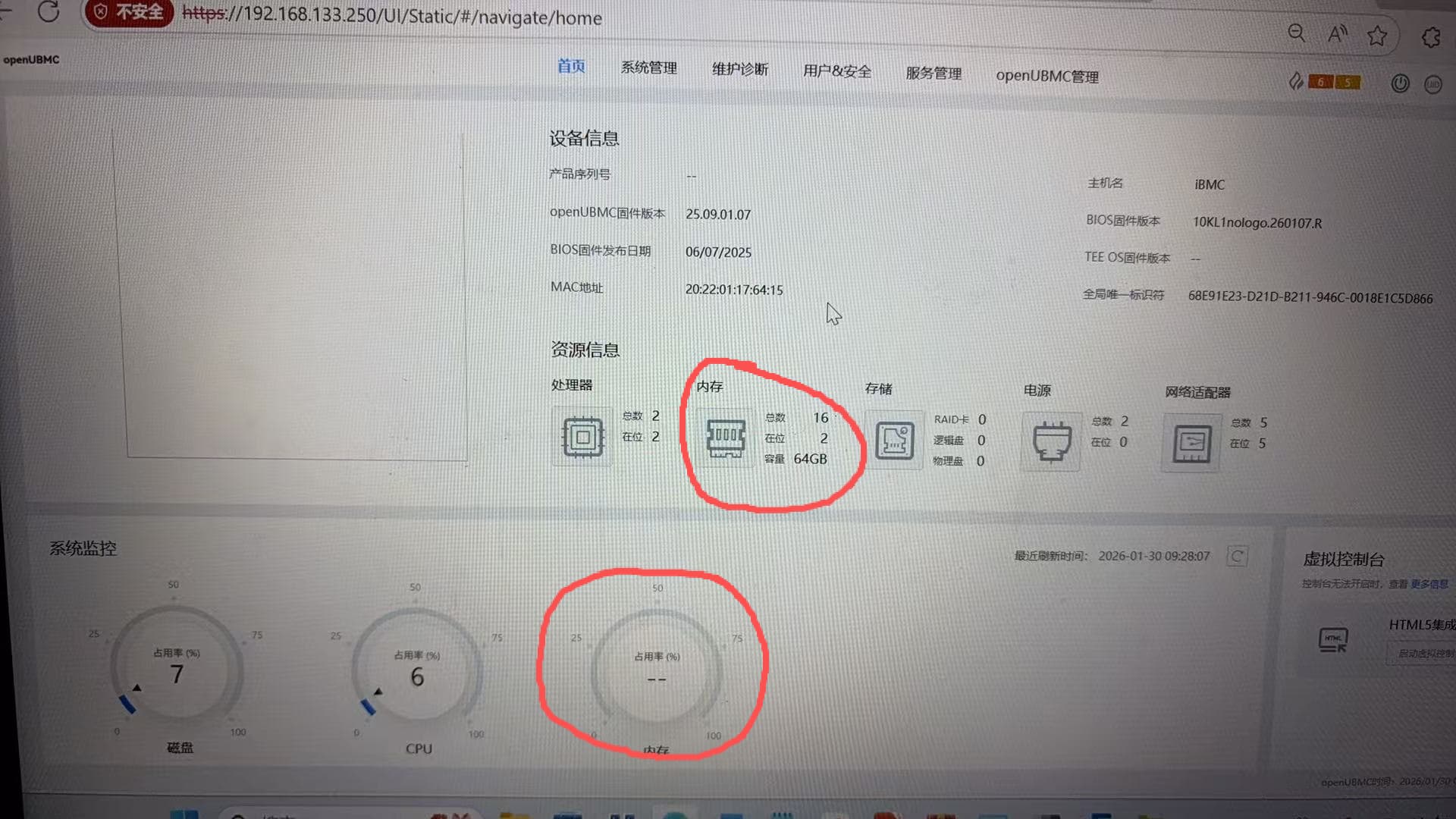

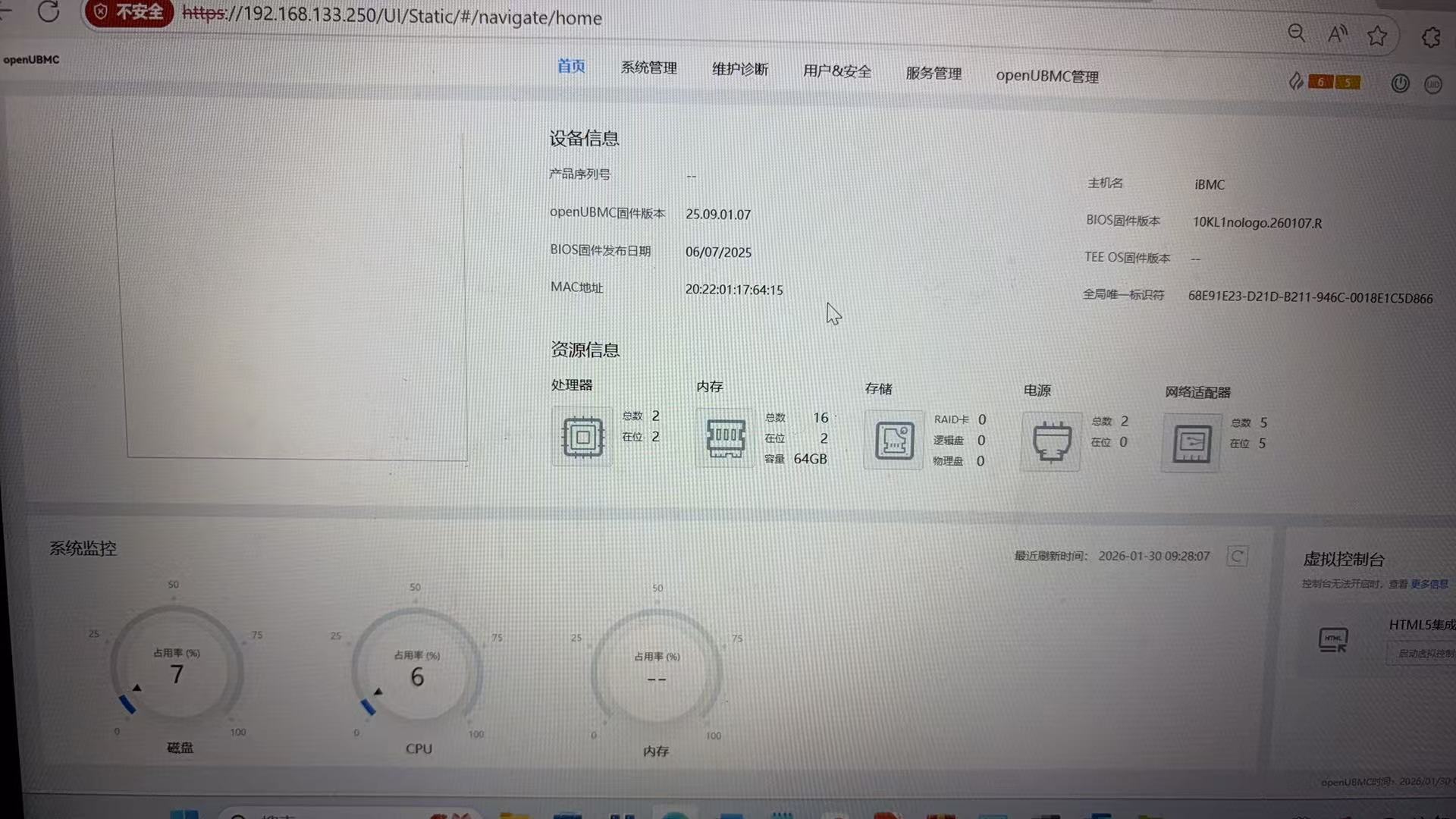

920l的自制板，固件更新后，重启系统，ibma通讯正常，但是内存占用率一直没显示
该固件在其他的920s/920l都是显示正常的
会是什么情况造成的，如何排查
答案内容由AI生成，仅供参考：
总结
| 原因 | 概率 | 推荐动作 |
|---|---|---|
BMA未上报 MemUsage |
 ☆ |
检查 OS 端服务与日志 |
| Host Agent 未注册 | |
检查 Registered 状态 |
| CSR 配置缺失或默认值为255 | |
检查 MemoryMetrics 配置 |
| 自制板 VPD/FRU 不兼容 | |
更新板级配置文件 |
| openUBMC 2509 特定缺陷 | |
升级至 2512 或 LTS 版本 |
点击此处查看详细分析解答
Web界面内存占用率显示问题分析（S920X20 + openUBMC 2509）
根据您提供的详细信息，当前问题为：在S920X20硬件平台、openUBMC 25.09.01.07固件版本下，Web界面的“内存占用率”无法正常显示（显示为--），但其他服务器（如920s/920l）在同一固件版本下显示正常，且IBMA通讯正常。
以下是基于知识图谱和文档资料的系统性分析与解决方案建议。
问题定位：Web界面内存占用率未显示
| 项目 | 状态 |
|---|---|
| 设备型号 | S920X20（920L自制板） |
| 固件版本 | openUBMC 25.09.01.07 |
| BIOS版本 | 10KL1nologo.260107.R |
| 内存在位情况 | 2/16 已安装 |
| IBMA通信 | 正常 |
| 现象 | Web界面“内存占用率”显示为 -- |
根本原因分析
1. 内存占用率依赖BMA Agent数据上报
从知识库中的文档块 [3]（CSR配置字典之MemoryMetrics类）和KG实体 BandwidthPercent 可知：
- 内存占用率（
BandwidthPercent）默认值为255，表示无效或未初始化状态。 - Web界面的“内存占用率”显示依赖于 BMA Agent（Host Agent） 向BMC上报的
MemUsage数据。 - 在KG关系中明确指出：
Memory Information与Web Interface存在 “未显示” 的关系，说明存在数据链路中断风险。
文档支持：
“内存占用率：您必须先在服务器OS侧安装BMA 2.0，并完全启动后，方可查看内存占用率信息。” —— Document Chunk
3
尽管用户未提及是否安装BMA，但IBMA通信正常，初步推断 BMA服务已在OS侧运行并建立连接。然而，仍可能存在 数据未正确传递或解析 的情况。
2. Host Agent 接口未正确返回内存使用率
KG文档中提及关键调试方式：
busctl --user introspect bmc.kepler.host_agent /bmc/kepler/Systems/1/Sms/1/ComputerSystem/Systems/1/Summary | cat
应检查以下属性是否存在且有有效值：
MemUsage：内存使用率（百分比）-
TotalSystemMemoryGiB：总内存容量 -
SystemMemoryBuffersGiB/SystemMemoryCachedGiB：缓存信息
如果
MemUsage无值或为 0，则说明 Host Agent 未正确采集或上报数据。
3. S920X20 特定配置或兼容性问题
虽然同为920系列，但 920L为自制板（非标准S920X20），可能存在以下差异：
| 可能差异 | 影响 |
|---|---|
| BIOS 配置不同（如内存时序、通道映射） | BMC无法正确获取内存DIE信息或SMBIOS数据 |
| VPD/FRU 配置缺失或错误 | 影响Host Agent加载策略 |
| 内存解码器未适配新板型 | Memory Decoder无法处理部分内存数据 |
| openUBMC 2509版本对920L支持不完整 | 存在特定平台的兼容性缺陷 |
KG中提到：
“openUBMC2509…在生产部署中表现出异常日志模式、告警报告不一致、磁盘事件日志异常等问题。”
—— EntityOpenUBMC2509描述
即使在标准S920X20上运行稳定，在自制板上仍可能暴露边缘缺陷。
4. 资源协作接口状态异常
从KG文档 5 中可查：
- Host Agent 通过
bmc.kepler.Systems.Sms提供资源协作接口。 - 需验证两个关键点：
Registered是否为trueState是否为0
可通过以下命令检查：
# 查看注册状态
busctl --user get-property bmc.kepler.Systems.Sms /bmc/kepler/Systems/1/Sms bmc.kepler.Systems.Sms Registered
# 查看状态
busctl --user get-property bmc.kepler.Systems.Sms /bmc/kepler/Systems/1/Sms bmc.kepler.Systems.Sms Status
若 Registered=false 或 State≠0，则 Host Agent 服务未完全准备就绪，导致内存数据无法同步。
排查步骤建议
步骤一：确认 Host Agent 是否正常注册
ssh root@192.168.133.250
# 检查注册状态
busctl --user get-property bmc.kepler.Systems.Sms /bmc/kepler/Systems/1/Sms bmc.kepler.Systems.Sms Registered
# 检查运行状态
busctl --user get-property bmc.kepler.Systems.Sms /bmc/kepler/Systems/1/Sms bmc.kepler.Systems.Sms Status
期望输出：
Registered:trueStatus:0
步骤二：检查 Host Agent 上报的内存数据
busctl --user introspect \
bmc.kepler.host_agent \
/bmc/kepler/Systems/1/Sms/1/ComputerSystem/Systems/1/Summary
重点关注输出中是否包含：
"MemUsage": "65",
"TotalSystemMemoryGiB": "64.0"
若无
MemUsage字段或值为0或255→ 上报失败。
步骤三：一键收集日志分析 host_agent
# 执行一键收集
# 在Web界面：维护诊断 → 一键收集
# 或 SSH 下执行
bmc_collect.sh -t all -o /tmp/dump_info
# 查看 host_agent 日志
cat /tmp/dump_info/AppDump/host_agent/mdb_info.log | grep -i memusage
MemUsage上报 → 问题出在 OS 端 Host Agent。
步骤四：确认 OS 端 BMA Agent 状态
登录服务器操作系统，检查：
# 检查服务状态
systemctl status ibma
# 查看日志
journalctl -u ibma | grep -i memory
# 确认进程存在
ps aux | grep ibma
若服务未启动或频繁重启 → 需排查驱动兼容性、签名问题或依赖缺失。
步骤五：对比其他正常机器的 CSR 配置
检查 MemoryMetrics 类配置是否一致：
{
"MemoryMetrics": {
"BandwidthPercent": 65,
"BandwidthThresholdPercent": 85
}
}
可通过以下路径检查：
/etc/kepler/configure/csr/
BandwidthPercent为255，则 Web 前端会显示为空。
解决方案建议
方案1：重启 Host Agent 服务
systemctl restart ibma
# 观察 Web 界面是否恢复
方案2：强制重载 CSR 配置
# 重启 metrics 服务
systemctl restart bmc.kepler.metrics.service
# 或触发 CSR 重载
bmc_csr_reload.sh
方案3：重新部署适配920L的 VPD/FRU 配置
- 确保自制板的
VPD文件已正确烧录。 - 检查
manifest.yml中board_name是否已设为S920X20或920L。 - 若使用社区通用SR，需根据实际硬件修改内存通道、BOM ID等字段（参考文档
[7]）。
方案4：升级至已知稳定版本（如 openUBMC2512）
虽然您当前使用2509版本，但可考虑升级至 OpenUBMC2512 或更高版本：
KG说明：
OpenUBMC2512被识别为用于 S920X20 的更新软件版本。- 更高版本通常修复了低版本中关于 内存占用率不显示 的UI渲染问题。
总结
| 原因 | 概率 | 推荐动作 |
|---|---|---|
BMA未上报 MemUsage |
☆ |
检查 OS 端服务与日志 |
| Host Agent 未注册 | |
检查 Registered 状态 |
| CSR 配置缺失或默认值为255 | |
检查 MemoryMetrics 配置 |
| 自制板 VPD/FRU 不兼容 | |
更新板级配置文件 |
| openUBMC 2509 特定缺陷 | |
升级至 2512 或 LTS 版本 |
参考文档
- CSR 配置字典之 MemoryMetrics 类
- 资源协作接口文档
- openUBMC 在线调试特性说明
- 鲲鹏模组适配约束FAQ
建议优先执行
busctl探针命令，最快定位是 数据层缺失 还是 前端渲染问题。
如有进一步日志输出，欢迎提供以深入分析。
相关链接：
该问题已在2512版本解决，请使用这之后的版本验证有无问题。具体解决思路为
当下内存的占用率可以通过多种途径查询，仅列出最便捷的几种查询方法
1、通过web首页的系统监控页第三栏内存查看
2、通过redfish URL `https://device_ip/redfish/v1/Systems/1/MemorySummary/MemoryMetrics` 查询 `MemoryMetrics` 资源下的 `BandwidthPercent` 属性
3、通过命令 `mdbctl lsprop MemoryMetrics_1_010101` 查询资源协作接口 `bmc.kepler.Systems.Memory.MemoryMetrics` 下的 `BandwidthPercent` 属性
当下内存的占用率获取依赖bma服务，该服务的使用方式可以参考社区文档：HOST代理管理常见问题指南。
当内存占用率获取不到时，你首先可以查看如下信息
busctl --user introspect bmc.kepler.host_agent /bmc/kepler/Systems/1/Sms
bmc.kepler.Systems.Sms (查看该接口下的 Registered 属性)
Registered
bmc.kepler.Systems.Sms.SmsStatus (查看该接口下的 State 属性)
State
busctl --user introspect bmc.kepler.host_agent /bmc/kepler/Systems/1/Sms/1/ComputerSystem/Systems/1/Summary
bmc.kepler.sms.redfish.Memory (查看该接口下的 MemUsage 属性)
MemUsage
查看命令回显的 Registered 是否为 true，State 是否为 0，MemUsage 的值是否为小于100的非负数。若上述条件均为是，则可以认为bma正常运行且获取到了内存占用率。现在对于compute组件进行相应的排查，查看是否有如下形式notice级别的日志打印
[system1]sms registered is true
[system1]sms status is 0
如果未出现上述形式的日志打印，可以尝试升级openubmc版本至20251230之后的版本。
compute组件的排查方式可以提供一下吗，谢谢
通过命令 mdbctl lsprop MemoryMetrics_1_010101 查询资源协作接口 bmc.kepler.Systems.Memory.MemoryMetrics 下的 BandwidthPercent 属性
bmc.kepler.Systems.Memory.MemoryMetrics
BandwidthPercent=3
当前查询是这样的，我现在在2509版本下加载官方提供的920lBCUsr再试一下
这边查询到了，web上没显示吗？
看一下rackmount的版本，正常来说资源协作接口上这个属性获取到了，不该出现查询不到的情况。再次确认一下当下是web页面显示内存占用率为–，且资源协作接口上该属性是获取到了的
麻烦发送一下一键收集的如下路径的日志
\dump_info\AppDump\compute\mdb_info.log
好的需要点时间，我让异地同事收集下
顺便查看一下rackmount的版本，具体文件路径为dump_info\RTOSDump\versioninfo\package_info
我这边解决了，BCU的sr换成了920l对应的，现在可以正常显示内存占有率了
