通过CPLD管理EEPROM和PSU

交流互助区
1

问题描述

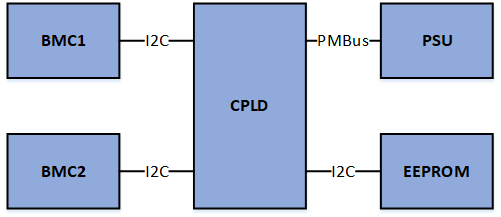

BMC如何通过CPLD间接读写EEPROM和管理电源？如果有两个BMC呢？

image501×217 3.66 KB

2

image2048×1135 214 KB

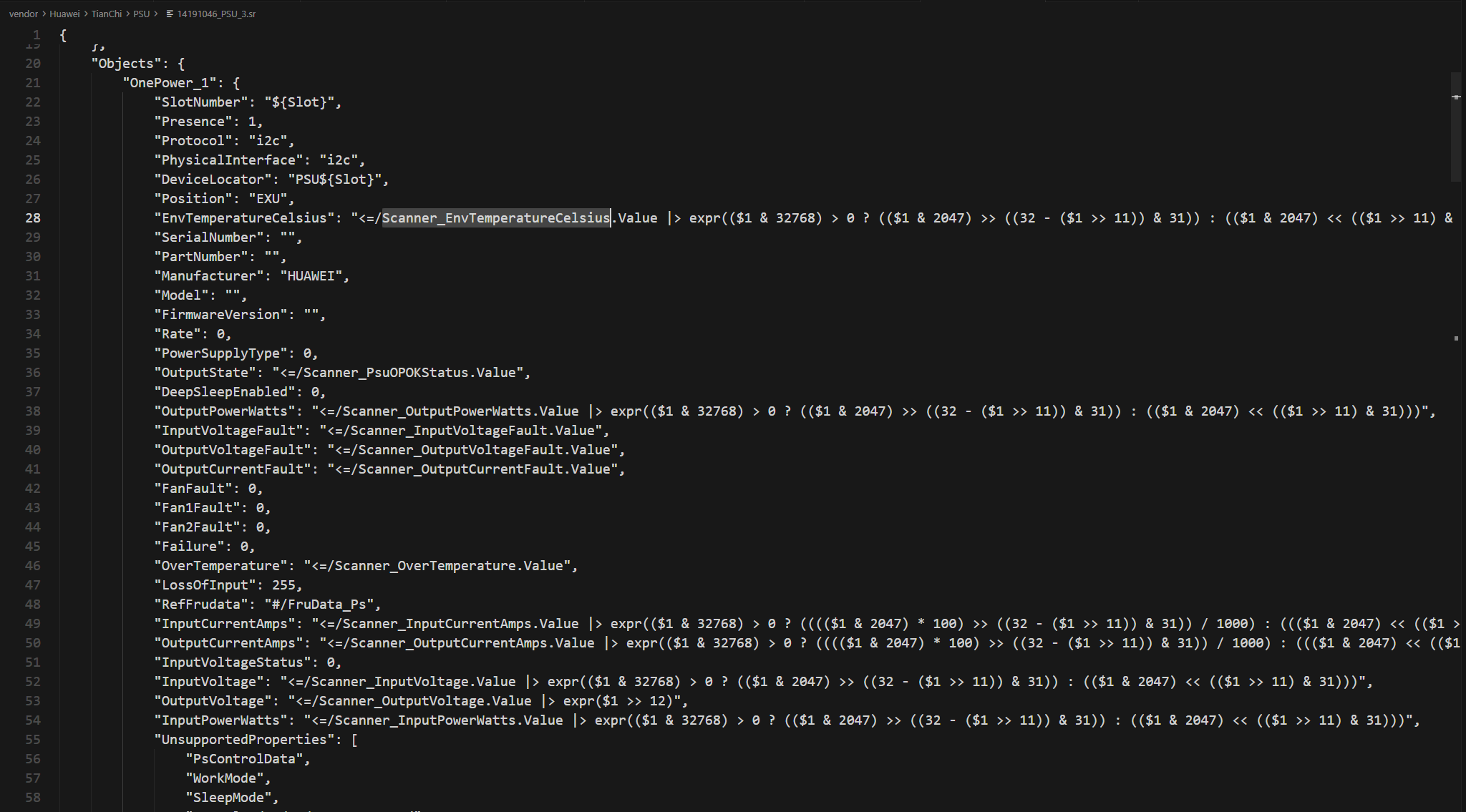

可以参考下VPD仓的14191046_PSU_3.sr，电源信息通过sr里配置Scanner等来获取刷新

3

如果希望SMC对标PMBus实现一套电源管理接口，是否需要在power_mgmt实现SMC协议接口的开发： power_mgmt/include/device_tree/adapters/power_mgmt/protocol/smc.lua · openUBMC/power_mgmt - AtomGit | GitCode

4

如果只是简单的电源某个信息的读取，可以直接sr配置scanner或accessor实现，复杂的类似黑匣子数据获取这种，就需要进行代码适配了

5

也就是scanner/accessor只能实现简单的查询，设置类操作、复杂功能都需要代码适配？

从OnePower_1的UnsupportedProperties属性看起来这种适配方式是有约束的。
还有OnePower_1的Protocol属性是i2c怎么理解，代码里有这个类型的协议适配吗？
power_mgmt/include/device_tree/adapters/power_mgmt/protocol · openUBMC/power_mgmt - AtomGit | GitCode

6

UnsupportedProperties属性组件最新代码里已经没有使用了，当前代码没有i2c的适配，这个电源是通过sr配置来刷新属性的，可以看下这个文档：电源适配指导

7

好的，那EEPROM管理呢，是否能通过CPLD进行FRU读写？

8

设置操作如何处理呢，多个BMC同时设置电源是不合适的

9

@xuhaijun 海军哥，有老师可以解答下吗

10

@fumingquan 请问通过SMC forward I2C能实现这些管理需求吗？

11

读取EEPROM应该是可以的，当前还没有适配过多BMC同时管理电源的场景，若需要支持相关场景可以联系PAE提出相应诉求

12

单BMC通过SMC forward I2C管理电源可以吗？电源还是配置PMBus协议

13

对外显示协议可以是pmbus，这种管理方式BMC发送的是smc命令吗？smc命令就不要配置pmbus了，用于在组件代码侧进行适配

14

也就是SMC forward现在只能透传I2C，不能透传PMBus吗？

15

应该是走smc再转pmbus吧

16

应该是吧，配置思路如下：

SMC forward配置
"I2c_1": {
	"Chips": [
		"Smc_abc"
	]
},
"Smc_abc": {
	"Buses": [
		"I2cMux_SMC_0",
		"I2cMux_SMC_1"
	]
},
"I2cMux_SMC_0":{
	"Connectors": [
		"Connector_PowerSupply_1"
	]
},
PSU配置
"OnePower_0": {
	"Protocol": "pmbus",
	"PhysicalInterface": "pmbus",
    ......
}

这样是否可行，BMC - CPLD这条I2C上是什么样的协议封装，BMC当前已经支持了吗？

17

BMC和CPLD之间的通信使用的应该是SMC协议，是否支持应该是看逻辑是否支持

18

BMC需要把PMBus帧封装到SMC帧中，再由CPLD解包后将PMBus帧向下一级传递，当前BMC可以支持这种封装吗？

19

得看pmbus和i2c协议上对于数据的封装和发送方式有没有区别，目前实现的总线协议里是没有单独实现pmbus的

20

好的，总结下结论：
1 SMC forward可以支持这种场景的EEPROM管理
2 不确定是否支持PMBus的透传
