【升级基础板CPLD卡在47%】

Hardware SIG
1

背景：华为openubmc: 260330, hi1712 950平台; 升级基础板CPLD失败

详细描述：

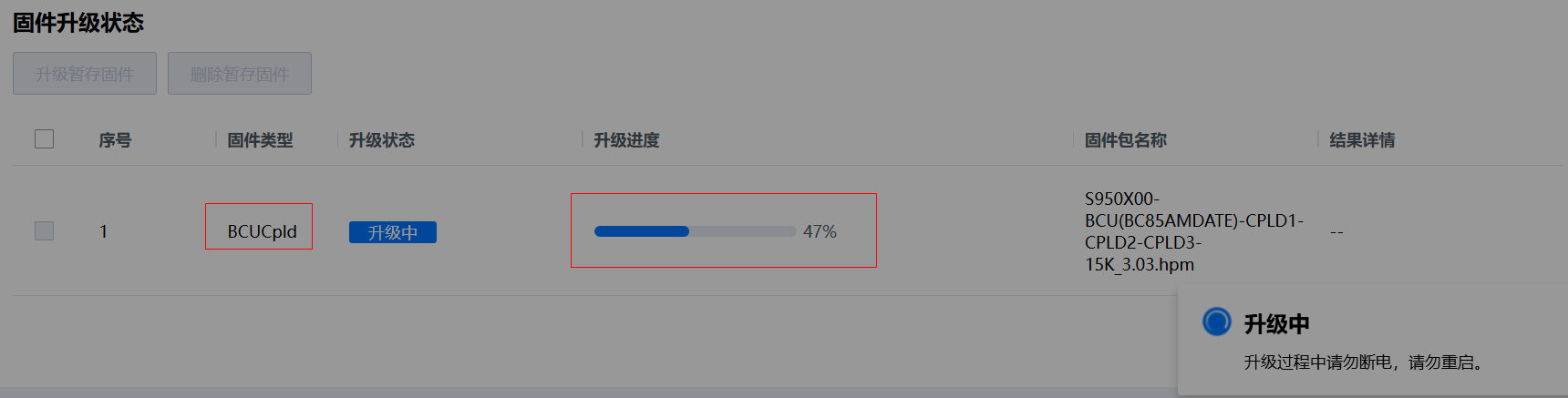

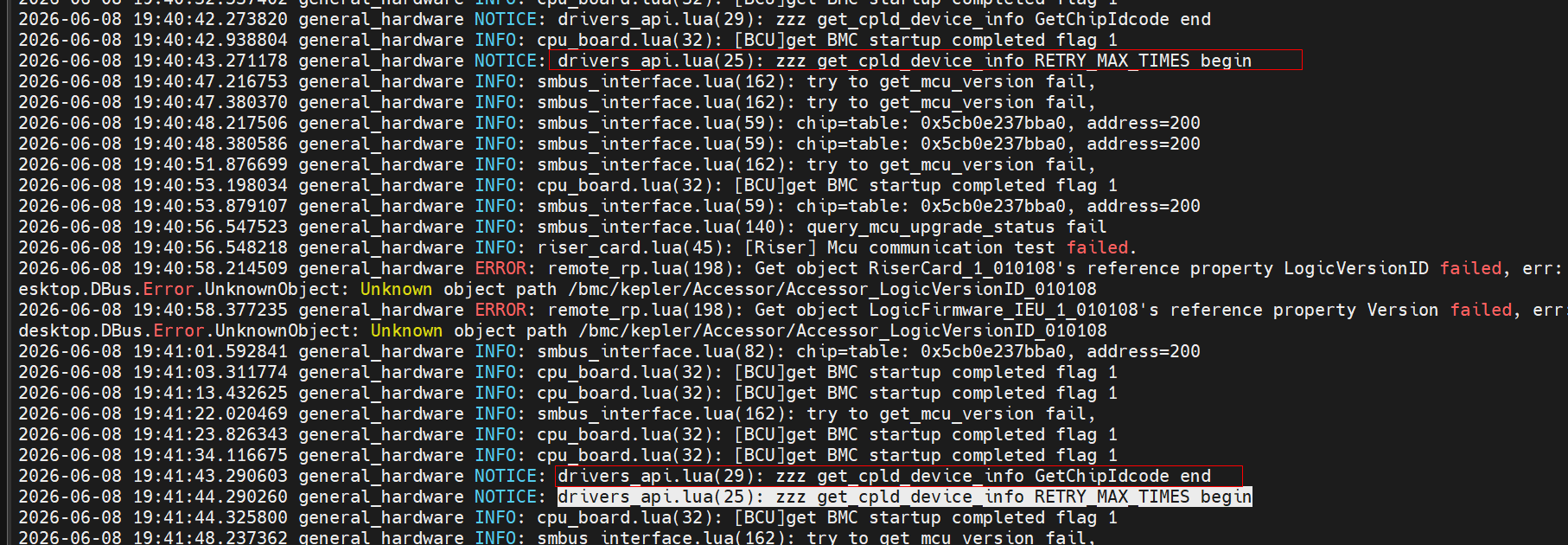

升级一直卡在47%，原因是：general_hardware NOTICE: drivers_api.lua(25)，GetChipIdcode失败

image1720×437 22.8 KB

image1814×630 78 KB

求助：请问造成GetChipIdcode失败的原因是什么

LogDump.zip (6.1 MB)

app.zip (3.7 KB)

2

答案内容由AI生成，仅供参考：
结论：根据社区已有问题根因分析，硬件链路 CSR 配置错误 是 GetChipIdcode 失败的最常见原因。建议优先检查并重新适配基础板的 CSR 文件，确保 JTAG 链路参数与硬件设计一致。若 CSR 配置无误，则需进一步排查 JTAG 链路选通状态和硬件连接。

点击此处查看详细分析解答

根据您提供的背景信息和社区相关文档，GetChipIdcode 失败是导致基础板 CPLD 升级卡在 47% 的直接原因。综合社区多个案例分析，该失败通常由以下原因引起：

1. 硬件链路配置错误（最常见）

  • CSR（Chip Select Register）文件中 JTAG 链路配置不正确，例如 JtagOverLocalBus_0 与 JtagOverLocalBus_1 混淆，导致 BMC 无法正确寻址 CPLD 芯片。
  • 典型现象：GetChipIdcode 命令正常执行但返回空结果（id_list 为空）。
  • 社区案例（参考文档 CPU模组在线升级CPLD失败问题分析）：

    使用 mdbctl call Cpld_1_010101 bmc.kepler.Chip.JtagTarget GetChipIdcode 0 直接检查时，发现硬件链路配置错误，需要修改代码。解决方案是重新适配硬件链路的 CSR 文件。

2. JTAG 链路未正确选通

  • BMC 通过 LocalBus 总线 连接载板 CPLD，如果 JTAG 模拟开关未正确切换（例如扩展板 CPLD 版本不匹配或 BMC 侧链路不通），会导致扫链失败。
  • 排查方法（来自 鲲鹏模组适配约束FAQ）：
    • 使用 busctl 命令手动设置 JTAG 开关：
      busctl --user set-property bmc.kepler.hwproxy /bmc/kepler/Accessor/Accessor_JtagSwitch_010101 bmc.kepler.Accessor Value t 1
    • 然后调用 GetChipIdcode 确认是否能正常返回芯片 ID。
  • 日志特征：cpld扫链失败 或 svf execute error。

3. CPLD 芯片或链路本身存在异常

  • 包括：
    • CPLD 芯片未上电或处于异常状态；
    • JTAG 信号线（TCK、TMS、TDI、TDO）波形异常；
    • BMC 与 CPLD 之间的 LocalBus 总线通信故障。
  • 进一步诊断：可通过示波器测量 JTAG 信号波形，或检查 dmesg 驱动日志中是否有硬件错误提示。

4. 升级包或签名问题（次要可能性）

  • 如果 CPLD 固件签名不是伙伴自己的（例如使用了华为原始签名），可能在签名验证阶段失败，但通常不会仅卡在 47% 且直接报 GetChipIdcode 失败。此原因优先级较低。

建议的排查步骤

  1. 检查 CSR 文件配置：对比 board_name 对应的 CSR 中 JTAG 链路参数（如 JtagOverLocalBus 接口编号），确保与硬件设计一致。
  2. 手动验证 JTAG 链路：在 BMC shell 中执行 busctl 命令强制切换 JTAG 开关后调用 GetChipIdcode，观察是否能获取正确的芯片 ID：
    busctl --user call bmc.kepler.hwproxy /bmc/kepler/Chip/Cpld/Cpld_1_XXXX bmc.kepler.Chip.JtagTarget GetChipIdcode a{ss} 0
    将 XXXX 替换为实际 CPLD 位置（如基础板常见的 010101）。
  3. 查看 dmesg 驱动日志：搜索 svf execute error、cpld_jtag_load 等关键词，确认是否有 JTAG 扫链失败记录。
  4. 确认硬件连接：检查基础板与载板之间的 LocalBus 总线、JTAG 模拟开关是否正常，必要时测波形。

结论：根据社区已有问题根因分析，硬件链路 CSR 配置错误 是 GetChipIdcode 失败的最常见原因。建议优先检查并重新适配基础板的 CSR 文件，确保 JTAG 链路参数与硬件设计一致。若 CSR 配置无误，则需进一步排查 JTAG 链路选通状态和硬件连接。

3

确认下扩展板CSR是否配套，可能涉及链路修改

4

已解决，链路问题
