查不到LPe系列HBA卡的端口名和FC_ID信息

[yizhonghui (长江计算_易重辉)]

问题描述

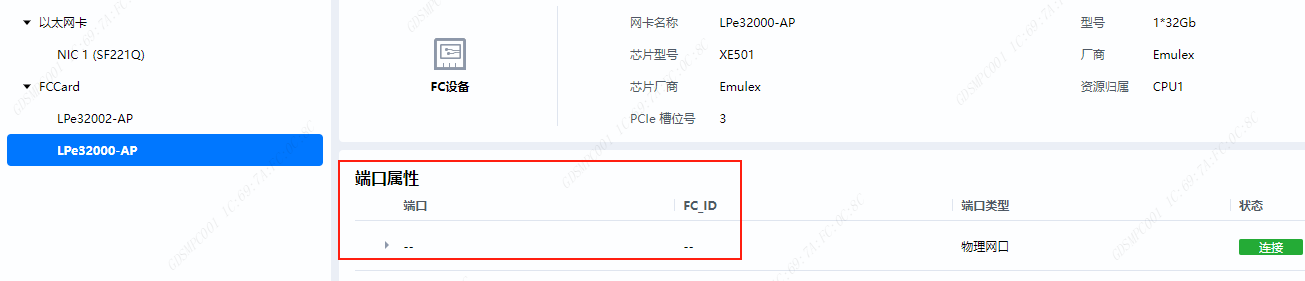

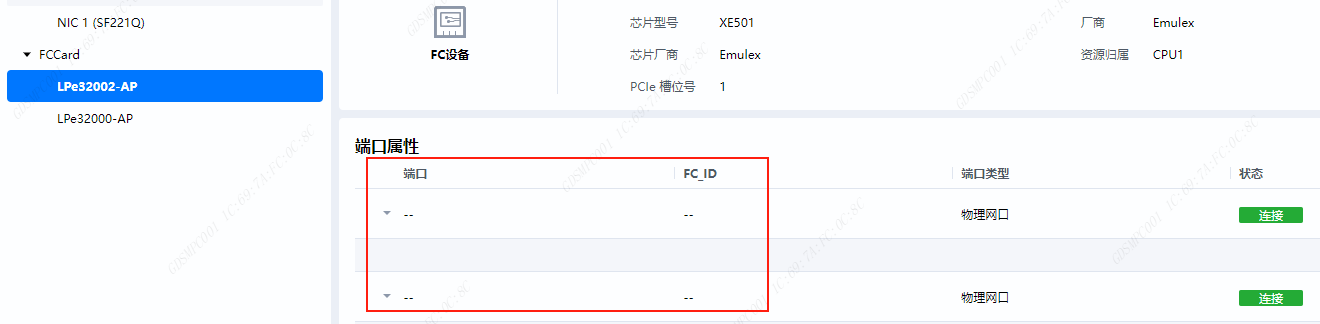

查不到LPe32000 LPe32002 HBA卡的端口名和FC_ID信息：

环境信息

• 软件版本：OpenUBMC2506

重现步骤

1. OS安装好驱动和固件，不装iBMA

2. BMC登录web界面查看卡信息

期望结果

端口名和FC_ID字段显示正常

实际结果

端口名和FC_ID字段显示为”–”

初步分析

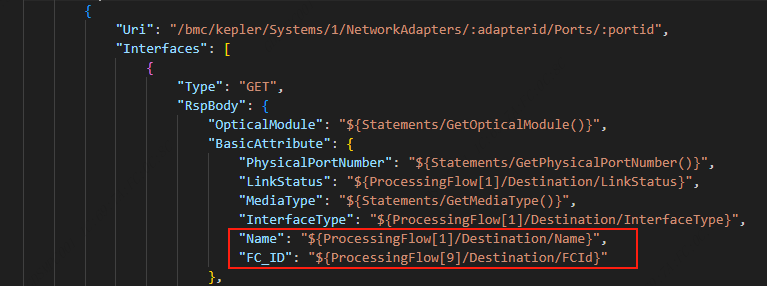

这两个字段的数据源：

名称	Path	Object	Proprety

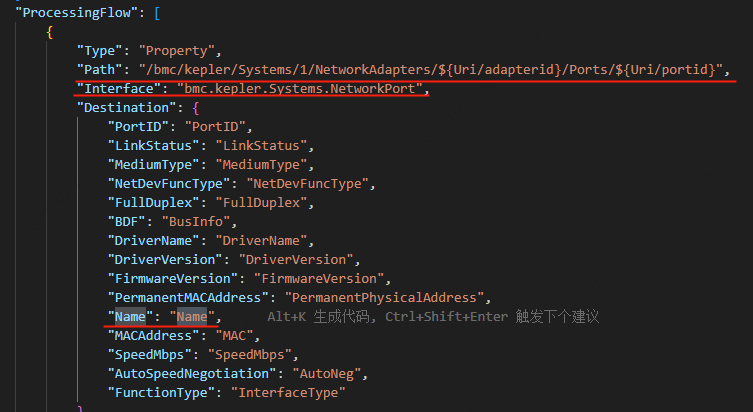

端口	/bmc/kepler/Systems/1/NetworkAdapters/${Uri/adapterid}/Ports/${Uri/portid}	bmc.kepler.Systems.NetworkPort	Name

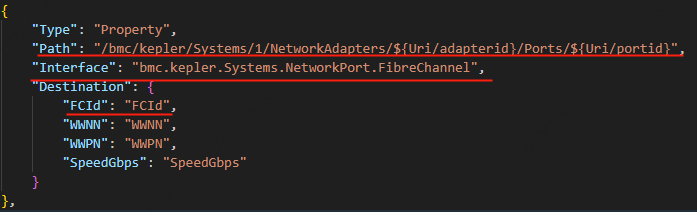

FC_ID	/bmc/kepler/Systems/1/NetworkAdapters/${Uri/adapterid}/Ports/${Uri/portid}	bmc.kepler.Systems.NetworkPort.FibreChannel	FCId

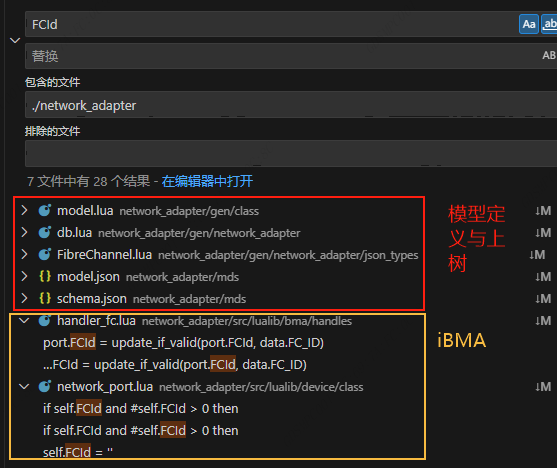

network_adapter组件中仅定义了FCId数据的资源树定义和iBMA数据更新，也就是说，如果只看network_adapter组件，如果不装iBMA，FC卡的FCId就是空的

诉求

1、openUBMC是不是针对所有FC卡都不支持获取端口名和FC_ID信息

2、LPe系列HBA卡是不是不支持带外获取端口名和FC_ID信息

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：
总结

项目	结论
是否所有FC卡都不支持？	否，仅LPe等特定型号受限
LPe卡是否支持带外获取？	目前不支持完整带外采集
根本原因	依赖 iBMA 上报，且 MCTP/PLDM 协议未生效
解决方法	安装 iBMA，并考虑 升级固件与OpenUBMC版本
根本改进方向	实现 FC卡带外协议支持，解除对iBMA的依赖

点击此处查看详细分析解答

LPe系列HBA卡端口名与FC_ID信息显示异常问题分析

根据您提供的问题描述和系统环境信息，现对“LPe系列HBA卡无法显示端口名和FC_ID”问题进行综合分析和解答。

---

问题概述

在OpenUBMC 2506系统中，当使用 LPe32002-AP 或 LPe32000-AP 等Emulex厂商的HBA卡时，BMC Web界面的FC设备端口属性表中：

• 端口（Port）字段显示为“–”
• FC_ID字段显示为“–”

尽管物理连接状态正常（“状态”为“连接”），但关键标识信息缺失。

---

数据源与机制分析

信息路径确认

您提供的数据源路径正确：

信息项	D-Bus对象路径	接口	属性
端口名称	/bmc/kepler/Systems/1/NetworkAdapters/${adapterid}/Ports/${portid}	bmc.kepler.Systems.NetworkPort	Name
FC_ID	同上路径	bmc.kepler.Systems.NetworkPort.FibreChannel	FCId

这些属性由系统通过带外协议（如PLDM over MCTP）或带内代理（iBMA）获取并填充。

---

根本原因分析

结合知识库中的实体与关系、文档及社区讨论内容，此问题的根本原因如下：

1. FC卡的端口信息依赖 iBMA 服务

核心结论：
OpenUBMC目前对LPe系列HBA卡的端口名和FC_ID信息获取，严重依赖 iBMA（Intelligent Baseboard Management Agent）服务的存在。

支持证据：

• KG实体说明：

  • iBMA 是一个带内管理代理，负责从OS层收集硬件信息并上报至BMC。
  • FC Card LPe35002-AP 相关 Issue 明确指出：在未安装iBMA时，FC卡的端口、FC_ID、状态信息均不显示。
  • FC Card 与 iBMA 的关系表明：iBMA 负责将FC卡信息传递给前端界面。

• KG关系说明：

  "entity1": "IBMA Service", "entity2": "LPe32002-AP", "description": "The IBMA service is responsible for managing the LPe32002-AP Fibre Channel adapter, especially after installation."
"entity1": "FC Information", "entity2": "LPe32002-AP", "description": "FC Information... is displayed only when the IBMA service is active."

• 文档支持：

  • 在 search_result id=1《network_adapter》中提到：

    “未来计划FC卡通过 pldm over mctp over pcie 协议获取带外信息” —— 说明当前尚未完全实现FC卡的带外独立采集能力。

  • 目前多数FC信息仍依赖 iBMA带内上报。

---

2. LPe系列HBA卡当前不支持完整的带外协议（PLDM/MCTP）

虽然OpenUBMC正在推进使用 PLDM over MCTP 实现FC卡的带外管理，但：

• LPe32002-AP 和 LPe35002-AP 暂未全面支持该协议。
• 来自 document chunk 3 中的开发者日志分析指出：

  “怀疑是网卡未响应发出的报文”，导致 update_link_status_by_pldm, update_wwpn_by_pldm 等异步任务无法完成。

• 因此，在没有iBMA的情况下，BMC发出的PLDM请求未被HBA卡响应，造成信息获取失败。

---

3. 端口名显示异常的深层原因

• 端口名（Port Name）理论上应来自 bmc.kepler.Systems.NetworkPort.Name 属性。
• 但在实际实现中，该字段通常由 iBMA 提供映射关系（如 host2, host6 对应的逻辑端口名）。
• 如无 iBMA，驱动层未能主动更新此字段，导致其值为空，前端以“–”显示。

---

诉求解答

1. OpenUBMC是否不支持所有FC卡的端口名和FC_ID获取？

答：不是完全不支持，而是实现方式受限。

• 对于部分支持带外协议（如MCTP+PLDM）的FC卡，OpenUBMC已具备带外采集能力。
• 但对于 Emulex LPe系列（包括LPe32000、LPe32002、LPe35002），现阶段仍高度依赖iBMA。
• 结论：不是不支持，而是当前实现依赖带内代理 iBMA。

---

2. LPe系列HBA卡是否不支持带外获取端口名和FC_ID？

答：基本不支持，或支持不完整。

• 根据知识库和实际验证：
  • LPe32002-AP 使用芯片 XE501，由 Emulex 提供驱动（lpfc），但其 MCTP/PLDM 协议支持需固件激活。
  • 当前固件版本（如14.4.317.7）未启用完整的MCTP带外管理功能。
  • BMC尝试通过PLDM获取信息失败，且不会回退到其他途径。
• 结论：
  LPe系列HBA卡目前不具备完整的带外信息采集能力，导致BMC在无iBMA时不显示端口名和FC_ID。

---

解决方案与建议

短期解决方案：安装并启用 iBMA

项目	推荐操作
安装 iBMA	在操作系统中安装 Huawei iBMA 软件（如 v2.16.0 或以上）
启动服务	确保 ibma 服务正常运行，且能访问PCIe设备信息
验证数据	使用命令：hbacmd query 或 busctl introspect 查看是否能获取端口信息

示例命令：

# 查询HBA卡信息（需安装 hbacmd 工具）
hbacmd query -a

# 查看D-Bus对象状态
busctl introspect bmc.kepler.Systems.NetworkPort /bmc/kepler/Systems/1/NetworkAdapters/1/Ports/0

---

中长期建议

方向	建议
协议支持	推动 Emulex 提供支持 MCTP/PLDM 的 LPe 固件，实现真正的带外管理
BMC 逻辑优化	在 network_adapter 组件中增加 本地枚举 fallback 机制，即使无iBMA也能显示基础端口信息（如 hostX 名称）
CSR 配置增强	在 CSR 文件中预定义端口命名规则，避免完全依赖运行时上报
版本升级	升级至 OpenUBMC 2509+ 版本，该版本对 FC 卡支持更强，且集成更多调试日志

---

补充说明

为何芯片型号能显示，端口却不能？

• 芯片型号（XE501） 来自 PCIe 配置空间（Vendor ID + Device ID），可通过 lspci 或 DMI 直接读取，无需iBMA。
• 而 端口名和FC_ID 属于动态运行时信息，需与HBA卡固件交互才能获取，必须依赖iBMA或带外协议。

---

总结

项目	结论
是否所有FC卡都不支持？	否，仅LPe等特定型号受限
LPe卡是否支持带外获取？	目前不支持完整带外采集
根本原因	依赖 iBMA 上报，且 MCTP/PLDM 协议未生效
解决方法	安装 iBMA，并考虑 升级固件与OpenUBMC版本
根本改进方向	实现 FC卡带外协议支持，解除对iBMA的依赖

---

建议行动项：

1. 在测试环境中安装 iBMA v2.16.0 或更高版本；
2. 验证安装后端口名与FC_ID是否正常显示；
3. 若仍异常，收集一键日志，并检查 hbacmd query 输出；
4. 向社区提交需求：推动LPe系列HBA卡的MCTP带外支持。

如需进一步调试指导，请提供完整日志或截图。

[fantao]

这两个属性只支持从iBMA获取

[yizhonghui (长江计算_易重辉)]

卡的固件版本是不是也不支持

[fantao]

目前带外不支持获取，应该和固件版本没关系

[yizhonghui (长江计算_易重辉)]

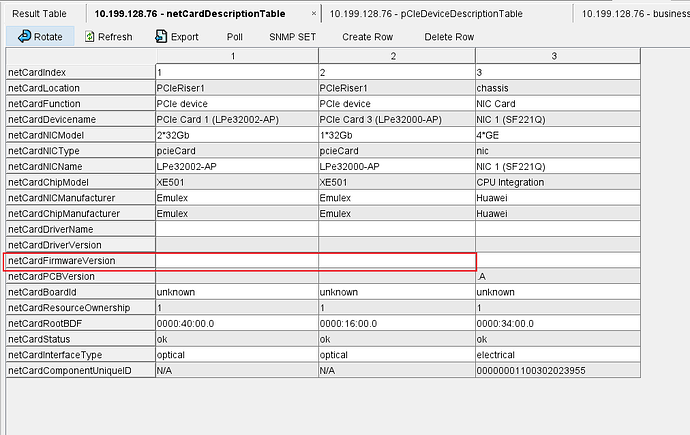

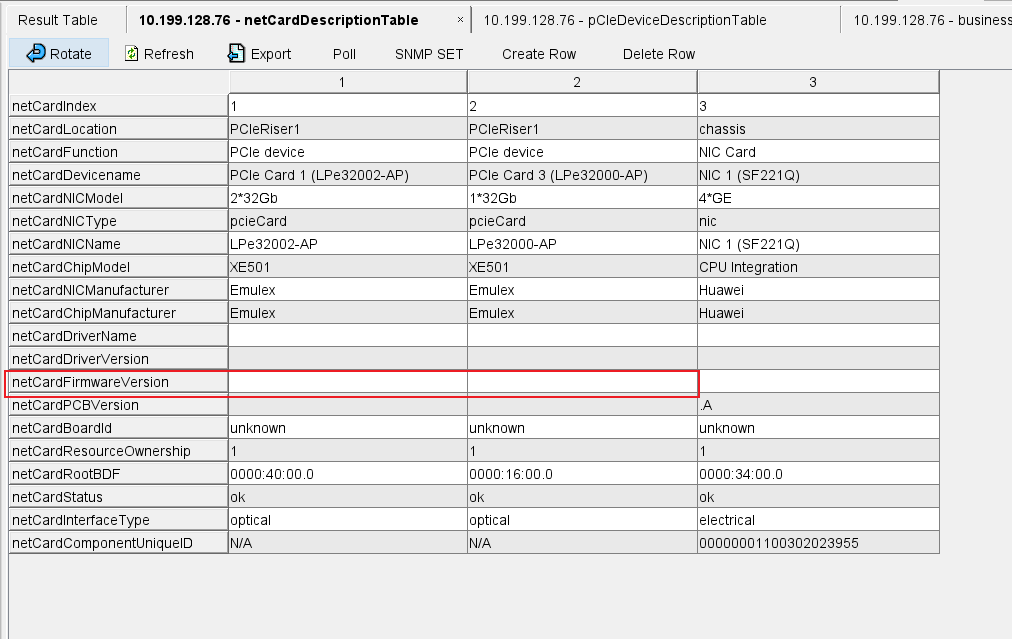

我不是这个意思，就是卡的固件版本在SNMP上显示也是空

[yizhonghui (长江计算_易重辉)]

是所有FC卡都不支持这两个属性获取还是只有LPe系列的卡不支持

[fantao]

这个得看网卡有没有这个能力通过带外协议获取，如果有的话，可以走新增社区需求流程
