BMC Web虚拟控制台中，点击电源控制按钮“强制重启”后，显示“操作失败”

[hk1089]

问题描述

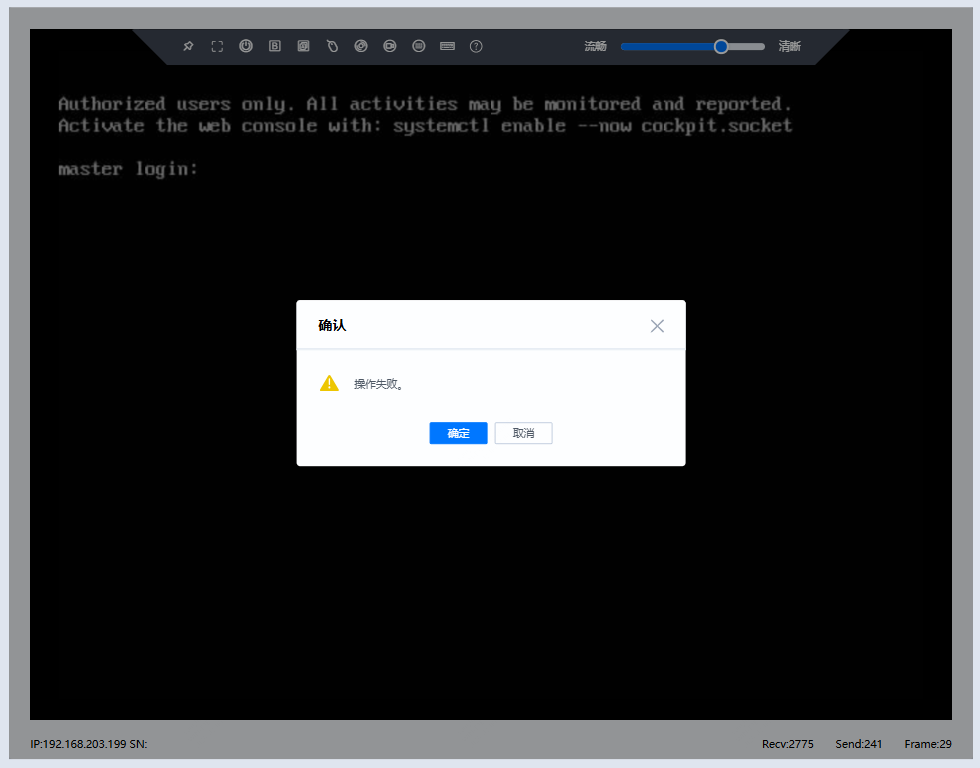

在OS启动正常的情况下，BMC Web虚拟控制台中，点击电源控制按钮“强制重启”后，显示“操作失败”

环境信息

• 操作系统：OS：openEuler 20.03 (LTS-SP3)；内核版本：4.19.90-2112.8.0.0131.oe1.aarch64

• 软件版本： OpenUBMC2509

• 硬件配置：[如 CPU、内存等]

重现步骤

1. OS启动完成到登陆界面

2. 多次执行电源控制按钮“强制重启”，提示”操作失败“



期望结果

在OS启动正常的情况下，BMC Web虚拟控制台中，点击电源控制按钮“强制重启”后，OS应当执行下电后重启

实际结果

在OS启动正常的情况下，BMC Web虚拟控制台中，点击电源控制按钮“强制重启”后，显示“操作失败”

尝试过的解决方案

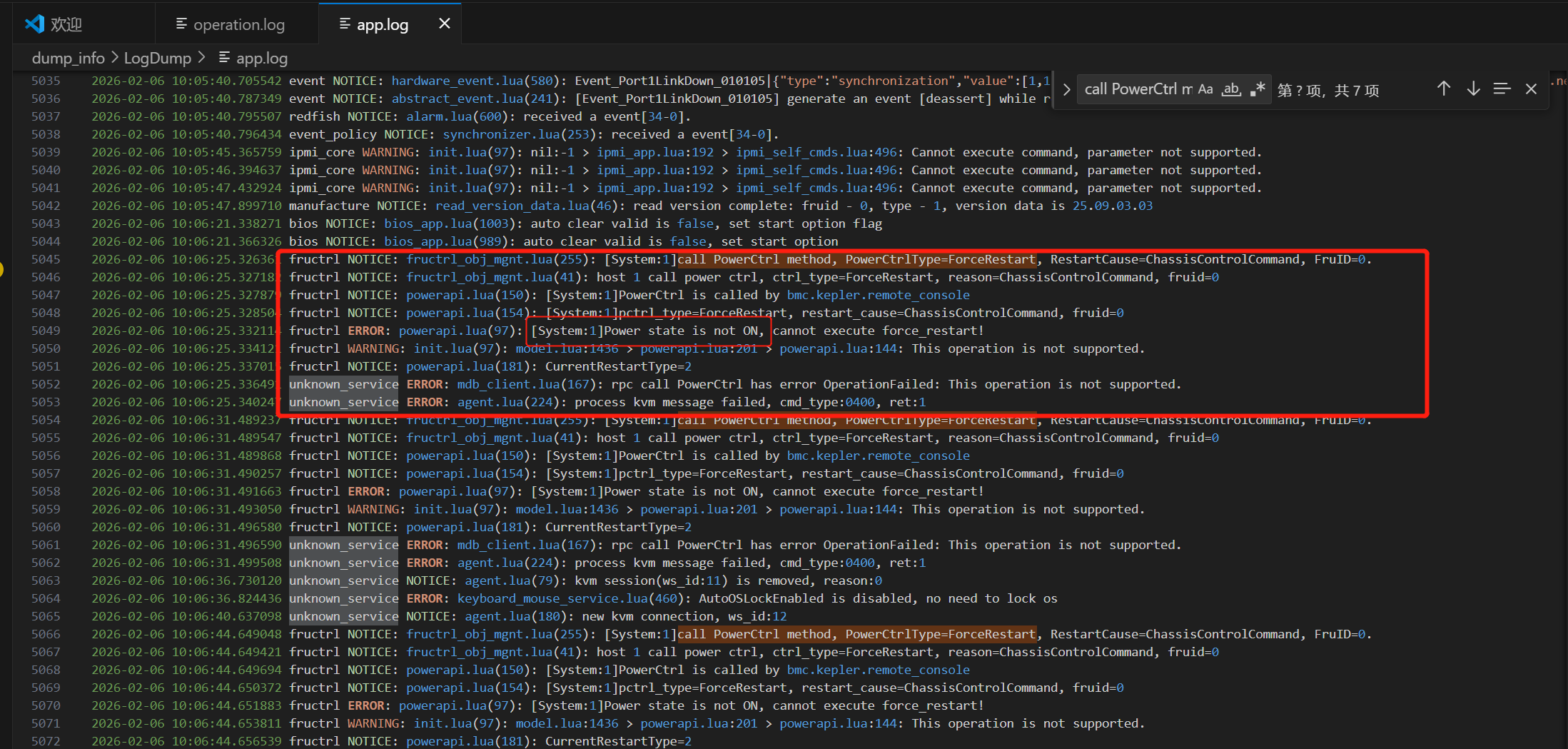

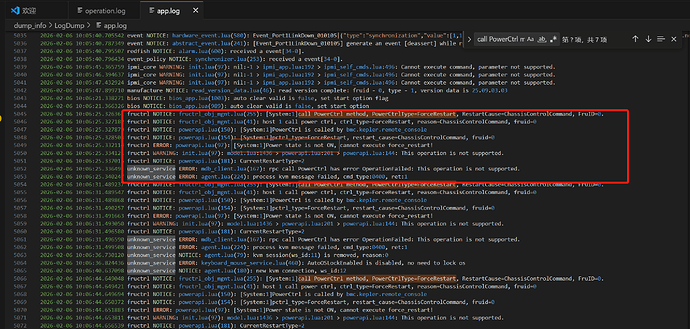

1、分析日志；我们追踪到问题出现时间节点发送的”强制重启“ 命令已正常下发（successful）

2、进行对比试验：当服务器下电（power off）时，去执行”强制重启“、”强制下电再上电“、”安全下电再上电“均提示”操作失败“。

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

结论总结

项目	内容
问题本质	“强制重启”命令虽已下发，但未完成到底层硬件执行
最可能原因	① CPLD 固件不匹配；② ForceRst 访问器未生效；③ 存在上电锁或策略限制
验证方式	通过 CLI 执行 ForcePowerCycle 是否成功
推荐处理流程	更新固件 → 检查 ForceReset 分发 → 清除上电锁 → CLI 测试 → 重启 BMC

最终建议：优先升级到支持更完整电源控制的 OpenUBMC 新版本，并确保所有组件固件版本配套，从根本上避免兼容性问题。

点击此处查看详细分析解答

BMC Web虚拟控制台“强制重启”操作失败问题分析

问题描述

在操作系统（OS）已正常启动至登录界面的情况下，通过 BMC Web 虚拟控制台 点击电源控制按钮中的“强制重启”功能时，系统提示：

操作失败。

尽管OS处于可运行状态，但该操作未能成功触发服务器的强制重启流程。

---

环境信息

项目	信息
操作系统	openEuler 20.03 (LTS-SP3)
内核版本	4.19.90-2112.8.0.0131.oe1.aarch64
BMC 软件版本	OpenUBMC2509
管理接口	BMC Web Interface（Web虚拟控制台）
操作场景	OS 已完成启动并进入登录界面

---

重现步骤

1. 等待服务器完成启动，OS进入登录界面；
2. 通过浏览器访问BMC Web虚拟控制台；
3. 在控制台中点击 “控制”按钮 → 选择 “强制重启”；
4. 弹出提示框：“操作失败”；
5. 多次重复操作，结果一致。

实际结果：无法执行“强制重启”

期望结果：触发服务器强制断电并重新上电（即 Force Power Cycle）

---

已尝试的排查措施

1. 日志分析确认命令下发正常

• 日志中可查到 ForceRestart 命令已被成功调用。
• 关键日志条目示例（来自 app.log）：

  1970-01-01 00:04:04.288953 fructrl NOTICE: [System:|]call PowerCtrl method, PowerCtrlType=ForceRestart, RestartCause=ChassisControlCommand, FruID=0.


• 表明：BMC 接收到了“强制重启”请求，并尝试执行。

2. 对比测试验证逻辑

• 当服务器处于 关机（Power Off）状态 时：
  • 执行“强制重启”、“强制下电再上电”、“安全下电再上电”等命令均提示“操作失败”。
• 此行为符合设计预期，因为“重启”类操作必须在系统已上电的前提下才能执行“下电”动作作为第一步。
• 但在当前问题中，OS是运行中的，理应满足执行条件。

---

根本原因分析

根据知识库与文档内容综合判断，问题核心在于 命令执行流程未真正完成硬件级动作，具体原因如下：

命令路径正确性

• 所有经由BMC的上下电命令都必须经过 powerapi 或 execute 模块（见文档 Chunk 5 & 9）。
• “强制重启”命令对应的是 ForceRestart 类型，使用 IPMI 接口 SetPowerCmd 或 Redfish RPC 调用。
• 在日志中已确认调用 fructrl 组件的 PowerCtrl 方法，说明 北向请求已成功进入 BMC 控制流程。

执行中断可能原因

原因一：ForceRestart 对象未正常分发或硬件代理异常

• 根据 fructrl 模块机制，ForceReset_1 对象必须正确分发且底层 hwproxy 成功写入 CPLD 寄存器才能触发物理信号。
• 若 Accessor_ForceRst.Value 未正确映射或驱动异常，则不会发出长按键信号，导致操作失败。
• 文档 #2（CSR配置字典之ForceReset类）指出：

  ForceRst 写入值为 1 时才触发强制重启，且需主片（IsValid=true）执行。

推断：可能存在 ForceRst 访问器未生效、权限错误或硬件代理通信失败。

原因二：固件版本配套问题（特别是 CPLD 版本不匹配）

• 知识库明确指出：

  “请检查固件版本是否配套，特别是CPLD版本。或将固件更新至最新版本” —— 来自 上下电常见问题定位指导

• OpenUBMC2509 版本若搭配旧版 CPLD 固件，可能导致 ForceRestart 命令无法被识别或响应。

原因三：上电锁（Power On Lock）或策略限制

• BMC 支持“软件上电锁”，用于防止升级过程中断（见 Document Chunk 9）。
• 若系统后台存在正在运行的任务（如日志收集、固件生效流程），可能会主动锁定电源操作。
• 检查是否其他组件设置了 SetPowerOnLock(true, ...)，导致重启被拒绝。

原因四：平滑重启 vs 强制复位机制混淆

• 在某些 MACA 架构中，“强制重启”需由框架执行 平滑重启准备阶段（Prepare），若准备失败则拒绝执行。
• 虽然用户点击的是“强制”按钮，但如果 BMC 层面仍尝试走平滑流程而非直接喂狗复位，也可能失败。

---

解决方案建议

解决方案 1：检查 ForceReset 对象是否正常分发

# 登录 BMC 命令行，检查 ForceReset_1 是否存在且可写
busctl introspect bmc.kepler.Systems.FruCtrl
# 查看是否存在 ForceReset_1 且 ForceRst 可写

• 验证访问器是否配置正确：

  { "ForceReset": { "ForceRst": "#/Accessor_ForceRst.Value" } }


• 确保 Accessor_ForceRst.Value 支持写入 1 触发复位。

---

解决方案 2：升级固件至最新版本，确保版本配套

来自上下电常见问题定位指导建议：

“请检查固件版本是否配套，特别是 CPLD 版本。或将固件更新至最新版本”

• 升级 BMC 固件至最新稳定版（如支持 OpenUBMC25.09.03.01 或更高）；
• 同步升级 CPLD、BIOS 等配套固件；
• 重启后再次测试“强制重启”功能。

---

解决方案 3：检查是否存在上电锁或策略限制

# 查看是否有应用设置了上电锁
busctl get-property bmc.kepler.Systems.PowerOnLock PwrOnLocked
# 或使用 Redfish API 查询 /redfish/v1/Managers/bmc/PowerOnLock

• 若发现被锁定，查明哪个应用（AppName）设置的，并清除锁：

  busctl call bmc.kepler.Systems.PowerOnLock SetPowerOnLock 'buss' false 0 'diagnostic_tool' 'maintenance'


---

解决方案 4：尝试通过 CLI 或 Redfish 强制执行 ForcePowerCycle

根据文档，ForcePowerCycle 是比 ForceRestart 更底层的全功率循环操作。

方法一：使用 busctl 执行强刷

busctl call bmc.kepler.Systems.FruCtrl PowerCtrl 'ss' 'ForcePowerCycle' 'ChassisControlCommand'

方法二：使用 IPMI 命令（需安装 ipmitool）

ipmitool chassis power cycle force

如果 CLI 成功而 Web 失败 → 说明是 Web前端或JavaScript逻辑异常，非硬件问题。

---

解决方案 5：重启 BMC 服务或强制重启 BMC 本身

若 BMC 内部服务异常（如 fructrl 崩溃），可能导致命令处理失败。

# 重启 fructrl 服务
systemctl restart fructrl

# 或重启整个 BMC（谨慎操作）
Restart openUBMC  # 通过 Web 界面或 CLI 触发

---

参考文档与链接

• 上下电常见问题定位指导
• fructrl 模块设计文档
• CSR配置字典之ForceReset类

---

结论总结

项目	内容
问题本质	“强制重启”命令虽已下发，但未完成到底层硬件执行
最可能原因	① CPLD 固件不匹配；② ForceRst 访问器未生效；③ 存在上电锁或策略限制
验证方式	通过 CLI 执行 ForcePowerCycle 是否成功
推荐处理流程	更新固件 → 检查 ForceReset 分发 → 清除上电锁 → CLI 测试 → 重启 BMC

最终建议：优先升级到支持更完整电源控制的 OpenUBMC 新版本，并确保所有组件固件版本配套，从根本上避免兼容性问题。

[hk1089]

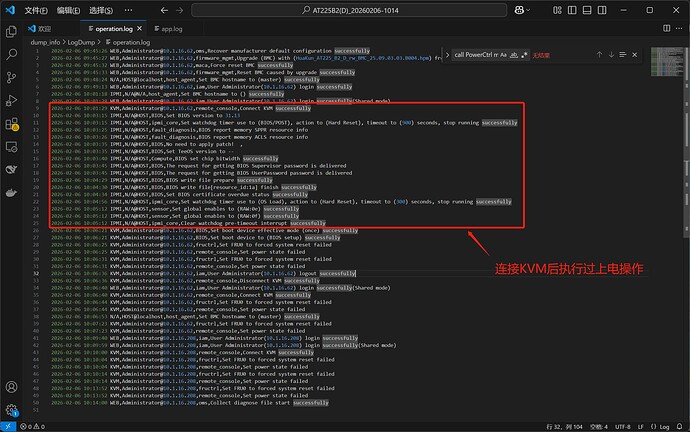

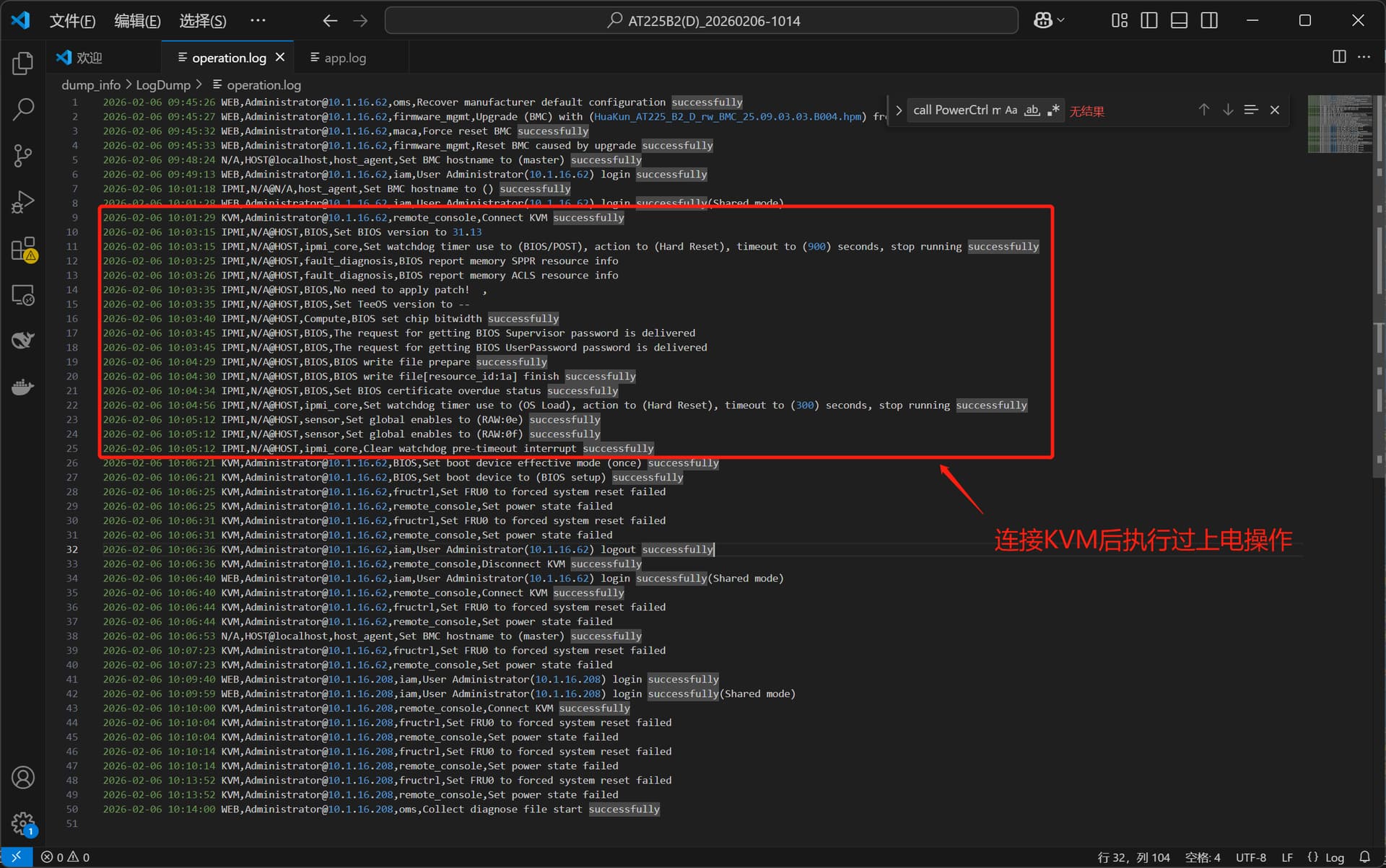

补充：1.连接KVM后执行过上电操作；上电完成后才执行的”强制重启“

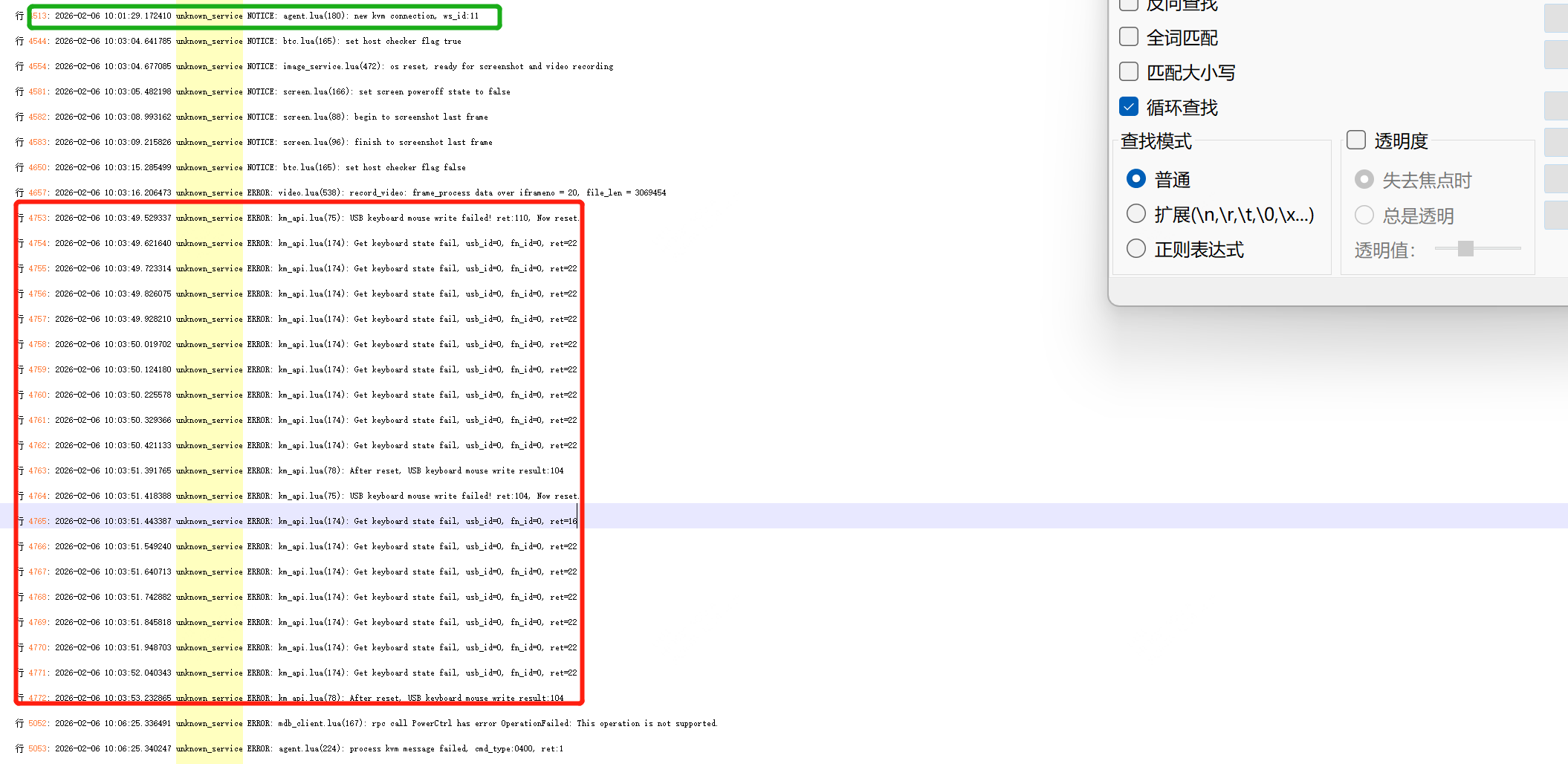

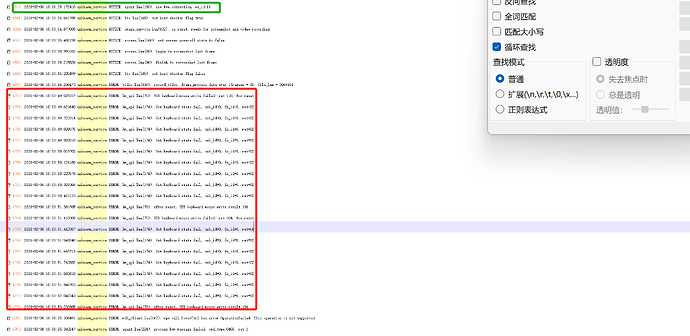

2、中间出现过键盘鼠标状态异常，自动执行过”reset“操作

3、是否因为键鼠状态异常执行了”reset“操作后，把电源状态重置了（重置后为power off?）；后续再发送”强制重启“命令时，对电源状态的判断出错，导致”操作失败“？

[grlxw (xijie)]

应该是，可以确认下第二步异常后的powerstate，第三步失败是读取寄存器后发现是下电状态所以不能强制重启
