VNC问题求助

交流互助区
1

版本：2512

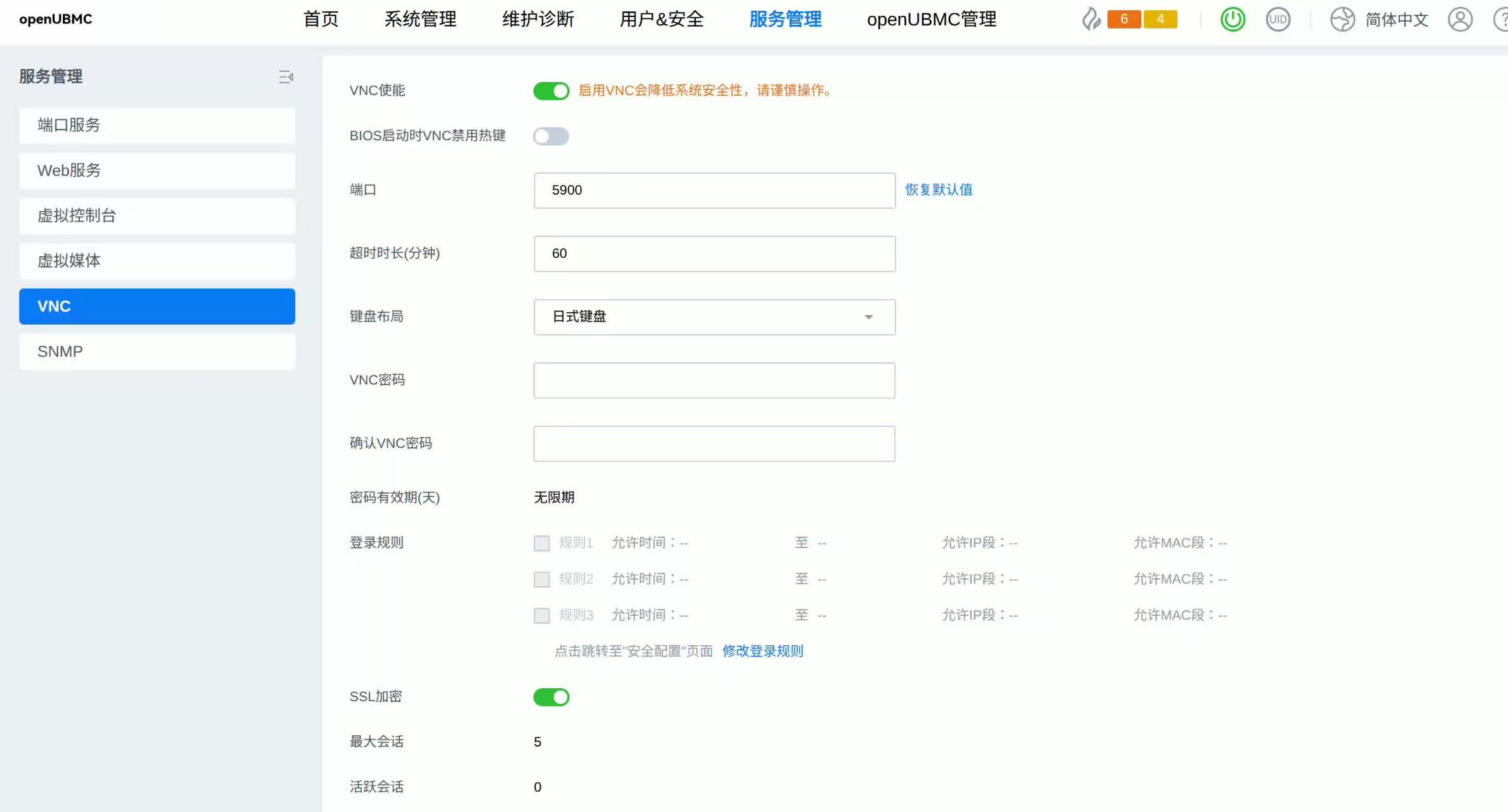

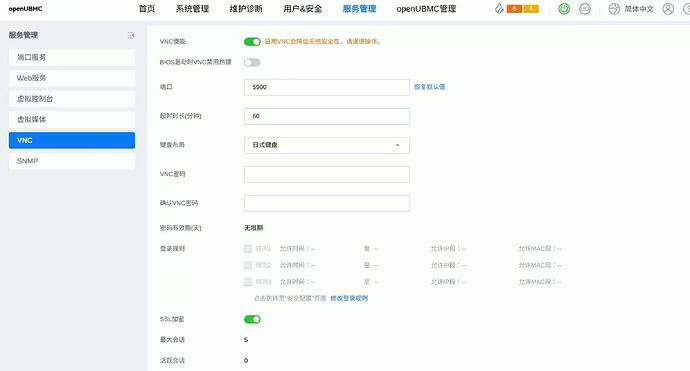

在web界面使能VNC，如下图所示

1
12376×1280 96.3 KB

使用VNC远程无法登陆，关闭了下面的SSL加密后，才能登陆

2
22285×1280 139 KB

请问是什么造成的，如何解决这个问题

2

答案内容由AI生成，仅供参考：

:memo: 结论

您遇到的 “必须关闭 SSL 才能登录 VNC” 的问题是由于 SSL 通信链路不完整 引起的，最可能原因是：

  • 缺少或未正确加载 SSL 证书
  • 客户端不支持加密协议

:wrench: 解决方法：

  1. 确认已导入正确 SSL 证书
  2. 优先使用 Web UI 中的 noVNC 功能访问（天然支持 SSL）
  3. 外部客户端使用支持 VeNCrypt 的工具
  4. 检查 Nginx 是否正确代理 WSS

一旦上述条件满足，即可 开启 SSL加密 并安全地远程登录 VNC。

如有进一步问题，建议收集 tcpdump 抓包数据和 /var/log/novnc.log 日志进行深入分析。

点击此处查看详细分析解答

VNC 无法远程登录问题分析与解决方案

根据您提供的信息，您在使用 openUBMC 系统（版本 2512） 配置 VNC 服务时，只有在关闭 SSL 加密后才能成功登录 VNC，而开启 SSL 加密时连接失败。下面将基于知识库中的信息，对问题进行详细分析并提供解决方案。

:magnifying_glass_tilted_left: 问题分析

1. VNC SSL 加密默认配置分析

  • 根据文档《服务器出厂定制化配置》（ID: 2），参数 BMCSet_VNCSSLEnableState 控制 VNC 的 SSL 加密状态：
    • 默认值：on（开启 SSL 加密）
    • off：关闭加密

:white_check_mark: 这表明系统设计上应当支持 SSL 加密的 VNC 连接。

然而，从您的操作反馈来看：
:right_arrow: 开启 SSL 会连接失败，关闭后才可登录，说明存在以下可能：

2. 根本原因推测

结合日志输出和系统上下文，以下是可能导致 VNC SSL 连接失败的原因：

:cross_mark: 原因一：SSL 证书未正确配置或缺失

  • VNC 的 SSL 加密依赖于有效的 SSL 证书。
  • 如果系统未生成或未导入正确的 SSL 证书（如 .p12 或 PEM 文件），Nginx 或 VNC 后端服务将无法建立安全连接。
  • 在《openUBMC300 V3 问题定位分享》（ID: 7）中提到：

    “web打不开如何定位：主要是 ssl 证书获取失败，导致 Nginx 未加载。”

  • VNC 通常通过 Nginx 反向代理提供 HTTPS/WSS 访问（尤其是基于 Web 的 NovNC 客户端）。若 SSL 证书不完整或未导入，则加密通道无法建立，导致连接中断或空白。

:cross_mark: 原因二：VNC 客户端不兼容 SSL/TLS 加密

  • 某些 VNC 客户端（如 TightVNC、RealVNC 的基础版本）仅支持原始 RFB 协议，默认不支持 SSL 封装。
  • 虽然知识库提到 “VNC Client 使用 TCP port 5900 并默认使用 SSL 加密”，但实际中：
    • 一些客户端无法自动识别加密层（尤其是静态端口 5900 直连模式）。
    • 若 TLS 握手失败，连接会被直接拒绝或静默断开。

示例：使用标准 VNC 客户端直连 IP:5900 无法连接开启 SSL 的服务，需要使用 支持 VeNCrypt 扩展 或 WebSockets over SSL 的客户端（如 noVNC）。

:cross_mark: 原因三：iptables/firewall 规则阻止加密通信

  • 日志中出现：
    Stopping firewalld - dynamic firewall daemon...
    虽然这不是错误信息（属于正常关机流程），但提示了系统启用了防火墙（firewalld）。
  • 若防火墙未放行 SSL 相关流量（虽然端口仍是 5900，但加密协议可能被误判），也可能引发连接异常。

补充：《知识图谱》中指出 Iptables 会转发 VNC 流量，并在 VNC 关闭时移除规则 —— 但如果配置有误，仍可能导致加密流量被拦截。

:cross_mark: 原因四：系统版本兼容性问题

  • 知识库提及不同版本对 VNC 的支持情况不一致：
    • 25.06 版本：VNC 不支持，Web UI 中隐藏页面。
    • 25.09 版本：明确 支持 VNC 并集成进 Web UI。
  • 您当前使用 版本 2512，理论上应已支持 VNC，但可能存在如下问题：
    • nginx 配置未更新，导致 WSS（WebSocket Secure）代理异常。
    • VNC 配置文件路径发生变化（如移动至 OEM/huawei/web_backend/mapping_config/BMCSettings/VNC.json），旧路径引用失败。
    • noVNC 1.5.0 组件未正确加载加密模块。

:white_check_mark: 解决方案建议

:white_check_mark: 方案一：确认并修复 SSL 证书配置

  1. 登录 openUBMC Web 管理界面 → 安全配置 → SSL 证书管理
  2. 检查是否存在有效的服务器证书（特别是用于 Web 和 VNC 的 .p12 证书）
  3. 若无，请按以下步骤操作：
    • 生成 CSR 并签发证书（或使用自签名证书）
    • 导入 .p12 格式证书（含私钥）
  4. 确保 Nginx 成功加载证书：
    # 检查证书是否存在
ls /etc/nginx/certs/server.p12
    如无，则重新导出或上传。

:light_bulb: 提示：参考文档《PKI 实践指南》（ID: 6）完成 EJBCA 或内部 CA 签发证书。

:white_check_mark: 方案二：使用支持 SSL 的 VNC 客户端

不要使用传统 VNC 客户端（如 RealVNC Viewer）直接连接端口 5900。

建议使用以下方式之一：

推荐方式 1：通过 Web 浏览器访问 noVNC

  • 打开浏览器 → 输入 https://<BMC_IP>/
  • 登录后进入 虚拟控制台 > VNC
  • 系统自动通过 WSS（WebSocket Secure）连接，支持 SSL 加密
  • 安全、兼容性强、无需额外安装

推荐方式 2：使用支持 VeNCrypt 的客户端

  • 客户端推荐：
    • TigerVNC Viewer（设置加密类型为 VeNCrypt）
    • UltraVNC with SSL plugin
  • 设置说明：
    • Host: <BMC_IP>
    • Port: 5900
    • Security: VeNCrypt 或 TLS 选项启用

:white_check_mark: 方案三：检查 Nginx 配置是否启用 WSS 代理

VNC 的 Web 访问通常通过 Nginx 反向代理实现 WebSocket 加密通信。

检查 /etc/nginx/nginx.conf 是否包含如下配置片段：

location /websockify {
    proxy_pass http://localhost:6080; # noVNC 监听端口
    proxy_http_version 1.1;
    proxy_set_header Upgrade $http_upgrade;
    proxy_set_header Connection "upgrade";
    proxy_set_header Host $host;
}

若配置错误或缺失，会导致 WSS 升级失败，从而 SSL 连接失败。

:white_check_mark: 方案四：确认 BMCSet_VNCSSLEnableState 配置生效

通过 Redfish API 或 CLI 检查当前设置：

# 查看 VNC SSL 是否真正启用
GetVNCEnabled
GetVNCSSLEnableState

或者检查配置文件：

{
  "BMCSet_VNCSSLEnableState": "on",
  "BMCSet_VNCPort": 5900,
  "BMCSet_VNCPassword": "******"
}

确保该配置已写入持久化存储，且服务已重启。

:white_check_mark: 方案五：临时排查：启用日志抓包分析

  1. 抓包分析 SSL 握手过程

    tcpdump -i any -s 0 -w vnc_ssl.pcap port 5900

    使用 Wireshark 打开，观察是否有 Client Hello → Server Hello 失败。

  2. 查看 VNC 服务日志

    journalctl -u vncserver
# 或查看 noVNC 日志
tail /var/log/novnc.log

    查找关键词：

    • SSL handshake failed
    • Certificate not found
    • WebSocket upgrade failed

:hammer_and_wrench: 总结建议

项目 推荐做法
:locked_with_key: 加密连接 优先使用 Web 浏览器通过 HTTPS + WSS（noVNC）方式访问
:desktop_computer: 客户端选择 避免普通 VNC 客户端；选用 TigerVNC 并启用 VeNCrypt
:scroll: 证书配置 确保导入了完整的 .p12 服务器证书
:repeat_button: 服务验证 修改配置后重启 VNC 与 Nginx 服务
:test_tube: 测试步骤 先确保 Web noVNC 可以加密登录，再尝试外部客户端

:memo: 结论

您遇到的 “必须关闭 SSL 才能登录 VNC” 的问题是由于 SSL 通信链路不完整 引起的，最可能原因是：

  • 缺少或未正确加载 SSL 证书
  • 客户端不支持加密协议

:wrench: 解决方法：

  1. 确认已导入正确 SSL 证书
  2. 优先使用 Web UI 中的 noVNC 功能访问（天然支持 SSL）
  3. 外部客户端使用支持 VeNCrypt 的工具
  4. 检查 Nginx 是否正确代理 WSS

一旦上述条件满足，即可 开启 SSL加密 并安全地远程登录 VNC。

如有进一步问题，建议收集 tcpdump 抓包数据和 /var/log/novnc.log 日志进行深入分析。

3

开启SSL加密后，需要使用支持SSL加密的VNC客户端才能登录，或使用不支持SSL加密的VNC客户端配套SSL隧道软件使用

4

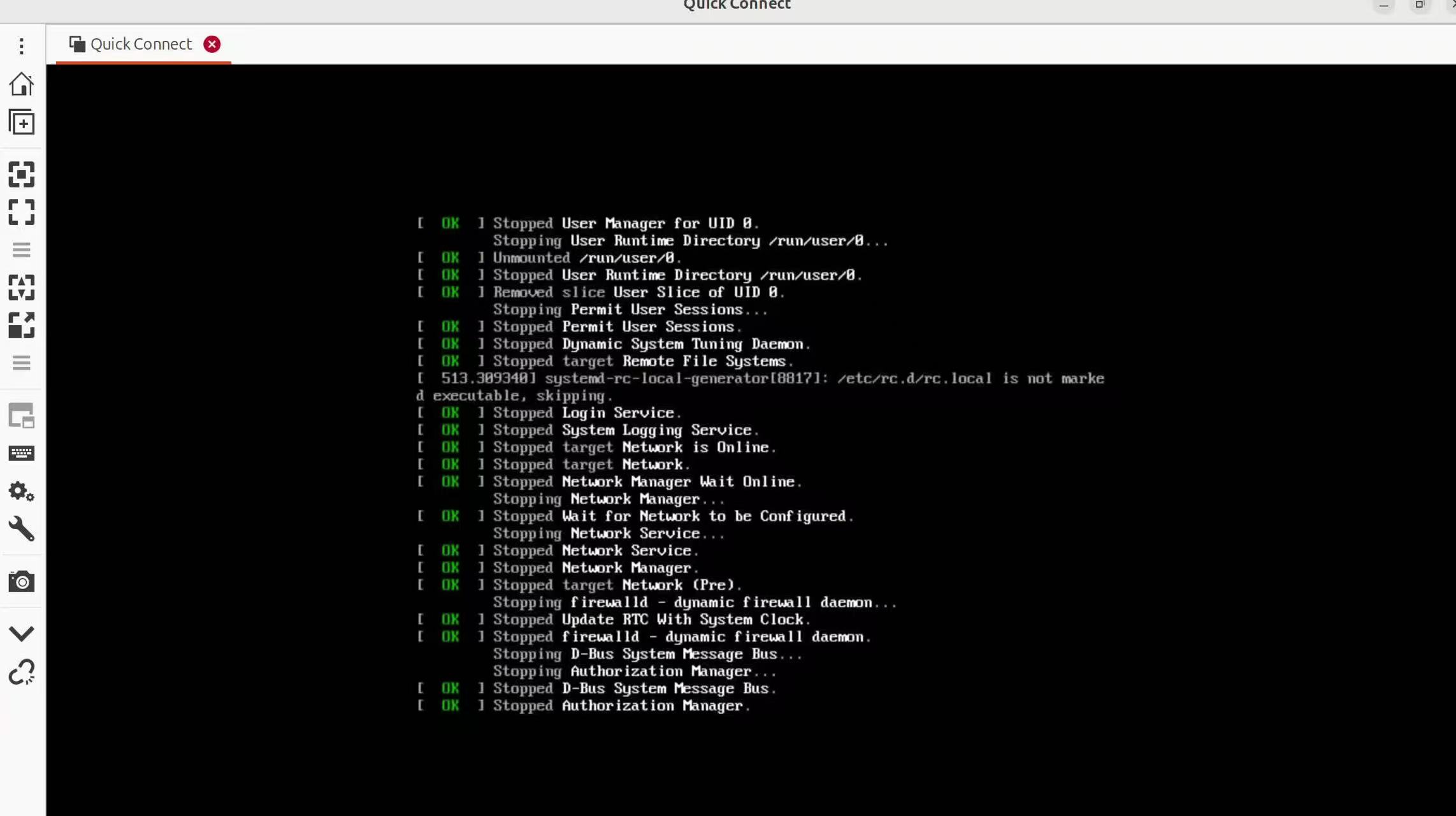

我这边使用支持SSL加密的VNC客户端会有如下提醒，还是无法在SSL加密的情况下使用VNC登陆

微信图片_20260629175851_686_79
微信图片_20260629175851_686_79413×179 6.6 KB

5

连接失败请确认是否已导入正确 SSL 证书

6

image1195×680 32.9 KB

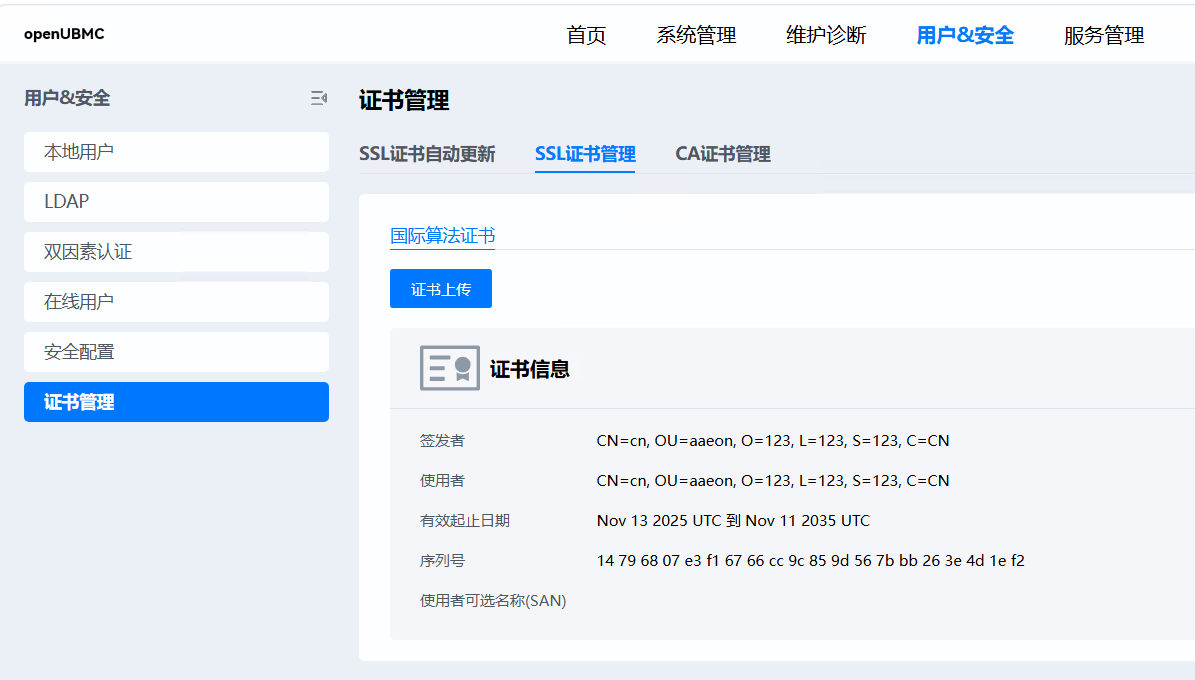

web端已经导入证书，而且这个证书是根据论坛上https://discuss.openubmc.cn/t/topic/2503这个帖子生成的，是生成的证书有问题吗？

7

请检查VNC客户端是否配置了与BMC安装的SSL证书配套的CA证书，或使用SSL 隧道软件 stunnel配套VNC工具使用（需要配套的ssl证书和ca证书），已测试过是可行的

8

openUBMC_20260708-0425.tar.gz (8.5 MB)

9

老师您好，我们这边按您说的没有成功过，目前基于2509开发的；您那边有验证的教程吗？可以发一下吗？jiliu@aaeon.com.cn
