【Storage】博通9560-8i卡HDD硬盘热插拔前端页面概率不显示“启动设备”字段

[maojun]

问题描述

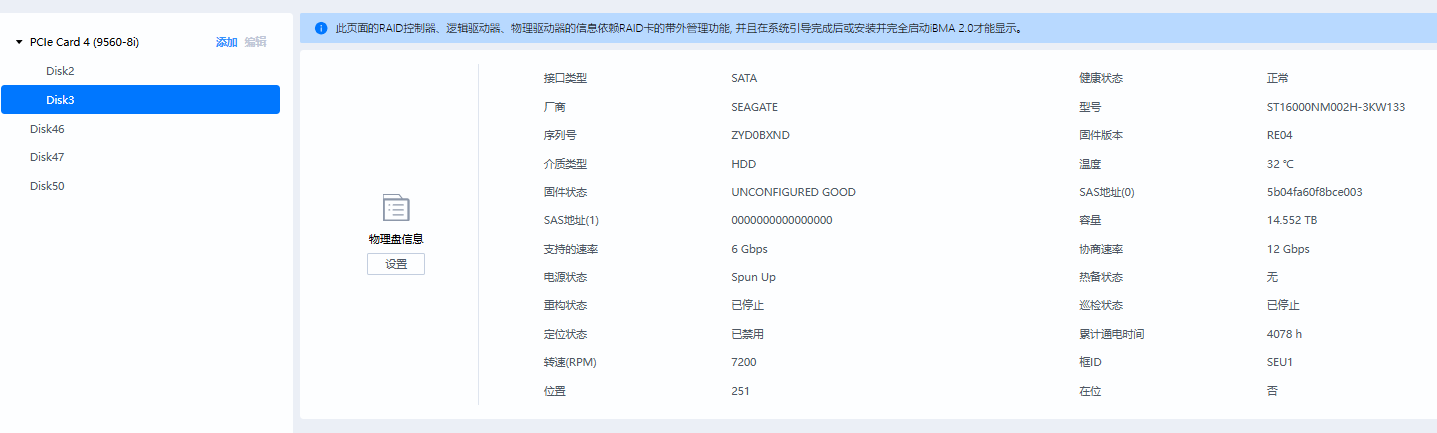

在博通9560-8i卡的硬盘插拔过程中发现，获取pd_info过程中，有概率获取启动字段(boot_priority)无效值的情况(255)，导致Raid卡物理盘DIskX前端显示”启动设备(BootEnabled)”字段有概率不显示

在排查过程中发现，在更新插拔的物理硬盘Disk的过程中有出现通过deviceid通过get_pd_info获取pd_info中，获取到的deviceid和slot有概率`self.SlotNumber ~= ret.slot_num`,导致更新失败

问题1：博通9560-8i卡HDD硬盘热插拔时前端Raid卡下Disk界面的 “启动设备“ 字段有概率不显示，这是否是已知问题？

问题2：Raid卡插拔过程中,boot_priority字段是怎样初始化的,来源于哪里

问题3：Raid卡插拔时通过get_pd_info获取pd_info的deviceId和slot不一致会导致后续pd_info更新及boot_priority字段更新吗？

补充问题：“启动设备”字段不显示，社区里有类似的问题（ 硬盘信息获取问题求助 - #6，来自 yelmh_kno07 ），但是在最新的代码分支中，测试在测试过程还是存在这个问题，是否未解决？

环境信息

• 操作系统：与操作系统无关

• 软件版本：OpenUBMC 最新版本

• 硬件配置：Raid卡博通9560-8i

重现步骤

1. [第一步] Disk0，Disk1插入两个相同型号相同配置的硬盘

2. [第二步]拔出Disk0，Disk1,插到2、3槽位，直到10、11槽位

3. [第三步]拔出Disk10，Disk11,插到8、0槽位，直到0、1槽位

4. 出现通过get_pd_info获取pd_info的deviceId和slot不一致

5. 检查boot_priority字段为未初始化值

期望结果

硬盘插入时，初始化完成后boot_priority字段显示实际的启动优先级值，同时前端显示启动设备字段

实际结果

硬盘插入时，初始化完成后boot_priority字段值有概率未初始化，导致前端的启动设备字段不显示

尝试过的解决方案

NA

分析结论

在硬盘热插拔过程中，可能有什么条件阻碍了boot_priority的初始化，导致有概率传递出255异常值，从而导致前端 启动设备 字段不显示

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结

问题	回答
boot_priority 来源	由 RAID控制器固件 在识别物理盘时初始化，并通过 SML 存储管理库 上报至 BMC
异常值 255 含义	未初始化或无效值，表示识别过程未完成或通信失败
deviceId 与 slot 不一致的影响	会导致 pd_info 更新失败或错位，因 BMC 无法正确定位对应设备
推荐改进方向	使用 序列号为主键 匹配设备，插入后主动刷新 SML cache，增加初始化重试机制

最终建议：在热插拔场景中，应避免仅依赖槽位编号定位设备；唯一硬件标识符（如序列号）+ SML 主动刷新 + 初始化状态检查 是确保 boot_priority 正确初始化的关键。

点击此处查看详细分析解答

RAID卡硬盘热插拔过程中 boot_priority 字段来源及初始化机制分析

问题1：RAID卡插拔过程中，boot_priority 字段是怎样初始化的？来源于哪里？

启动优先级（boot_priority）字段的来源与管理机制

在 博通9560-8i RAID卡 环境下，boot_priority 字段表示物理硬盘作为系统启动设备的优先级，其初始化和管理主要依赖于以下两个层级的协作：

1. RAID控制器（RAID Card）固件层

• boot_priority 是由 RAID控制器固件 在识别并初始化物理硬盘（Physical Drive, PD）时设置的一个属性。
• 在 RAID 控制器中，该字段通常作为 逻辑盘（Logical Drive, LD）配置的一部分 被维护，记录哪个物理盘被设定为首选引导设备。
• 当系统启动或热插拔硬盘后，RAID卡通过其管理固件扫描连接的物理设备，并根据当前 RAID 配置或元数据（metadata）决定是否将其标记为可引导设备，进而设置 boot_priority。

2. SML 存储管理库（SML Lib）与 BMC 系统协同

• 根据文档和知识图谱信息，BMC 通过 SML（Storage Management Library） 进行带外管理 RAID 控制器、物理盘、逻辑盘等资源。
• SML 提供接口函数如 sml_set_ld_boot_priority() 来设置逻辑盘的启动优先级，反之也支持通过 sml_get_ld_boot_priority() 获取。
• 物理盘的 boot_priority 实际上是由 RAID 控制器上报给 SML，再由 SML 经 MCTP 或 I2C 通道传递给 BMC。

  相关证据：

  • “SML 是华为自研的存储设备管理库，用于带外管理 RAID 控制器、物理盘、逻辑盘、阵列、电池等存储资源。”（搜索结果3）
  • “MCTP 通道的 RAID 卡通过 sml_callbacks 注册的 MCTP 读写回调通信。”（搜索结果3）

3. 引导设备信息的数据流路径

Physical Disk 插入 → RAID Controller 检测并解析设备 →
→ 更新 PD Info（包含 boot_priority） → 通过 MCTP/IPMB 上报 →
→ SML Lib 接收并缓存 → BMC 调用 get_pd_info 获取 → 返回至用户接口

4. 异常值 255 的含义

• boot_priority = 255 通常是 无效值或未初始化状态 的标志。
• 在许多嵌入式系统中，255（0xFF）被用作“未配置”、“未知”或“保留”的默认占位符。
• 在本场景中，这表明在某次热插拔过程中，RAID控制器未能成功完成对该物理盘的完整识别流程，导致 boot_priority 未被正确写入或读取。

结论：
boot_priority 字段由 RAID控制器固件在物理盘识别阶段初始化，并通过 SML 存储管理库 传递至 BMC系统，最终由 get_pd_info 接口返回。当设备识别不完整或通信异常时，可能返回默认无效值 255。

---

问题2：RAID卡插拔时通过 get_pd_info 获取的 deviceId 和 slot 不一致，是否会影响 pd_info 更新？其机制是怎样的？

1. deviceId 与 slot 不一致的影响分析

当出现 self.SlotNumber ~= ret.slot_num 时，表示 预期槽位编号 与 RAID控制器返回的实际槽位号不一致，这会直接影响后续的物理盘信息（pd_info）更新逻辑。

可能导致的问题包括：

问题类型	描述
状态错乱	BMC 认为某设备在 Slot 0，但 RAID 卡报告其在 Slot 8 → BMC 将错误地更新错误位置的状态
属性丢失	因匹配失败，BMC 可能跳过该设备的信息更新，导致温度、健康、容量等信息未刷新
引导优先级错误应用	若试图将 Slot 0 的 boot_priority=1 强行写入实际位于 Slot 8 的设备，可能导致配置混乱或失败

2. 更新机制与匹配逻辑分析

BMC 更新 pd_info 的典型流程如下：

BMC 扫描 PCIe 设备 → 识别 RAID 控制器 → 查询所有物理盘列表（get_pd_info）
→ 遍历每块盘，提取 deviceid + slot_num
→ 查找本地资源树中对应的硬盘对象（如 Disk0～DiskN）
→ 基于匹配结果执行 update_or_create 操作
→ 若匹配失败，则无法关联新设备与已有模型对象 → 跳过或创建孤立节点

匹配依据的关键字段：

• deviceid：RAID控制器内部分配给每个物理盘的唯一标识符（通常为控制器内索引）
• slot_num：硬盘所在的背板槽位编号
• Serial Number：硬盘序列号（更可靠的长期标识，但查询耗时更高）

问题核心：使用 slot_num 作为主键进行匹配存在风险，尤其在频繁热插拔场景下，RAID 控制器对热插盘的槽位识别可能因固件延迟、拓扑更新不及时等原因出现偏差。

3. 导致不一致的可能原因

原因	说明
RAID固件延迟识别	新插入硬盘后，RAID卡未及时完成枚举，导致 slot_num 报告为错误值（如 255、0）
SML 缓存未刷新	SML 库缓存旧设备信息，未及时调用 rescan 触发重新发现
PCIe 初始化顺序差异	多次插拔造成 PCIe 拓扑变化，RAID控制器对设备排序逻辑改变
背板映射表错位	背板 startslot=24（见文档 chunk 2），可能出现地址偏移计算错误

相关证据：

• “frudata的资源树上，该序列号所在对象，名称和NodeId都为disk0”（文档chunk2）
• “general_hardware的资源树上显示背板对象的startslot为24”（文档chunk2）
  ⇒ 表明设备物理位置（slot 24~35）与逻辑对象名（disk0）之间存在映射关系，若映射错误则极易引发定位偏差。

4. 正确匹配机制建议

为避免因 deviceId/slot 不一致导致更新失败，应优先采用 多维匹配策略：

-- 伪代码：安全更新 pd_info 的推荐逻辑
local function find_disk_by_pd_info(pd_info)
    -- 第一优先级：序列号精确匹配（最稳定）
    local disk = Disk.findBySerial(pd_info.sn)
    if disk then return disk end

    -- 第二优先级：deviceid + controller 联合匹配
    disk = Disk.findByDeviceId(pd_info.deviceid, pd_info.ctrl_id)
    if disk then return disk end

    -- 第三优先级：slot + 控制器匹配（仅作备用）
    disk = Disk.findBySlot(pd_info.slot_num)
    return disk
end

强烈建议使用硬盘（如SN：68JENB7E），而非仅依赖 slot 或 deviceid

---

综合分析结论

项目	分析结果
boot_priority = 255 成因	表示未初始化状态，因 RAID 控制器未能在热插拔后正确完成 pd_info 初始化所致
根本原因	热插拔过程中，RAID卡识别或 SML 同步存在延迟或异常，导致部分字段未写入有效值
deviceId 与 slot 不一致影响	会导致 BMC 无法正确关联物理设备与逻辑模型，从而跳过 pd_info 更新或更新到错误设备
当前匹配机制缺陷	过度依赖 slot_num 匹配，而未结合 序列号（SN） 或 WWN 等唯一标识进行容错校验

---

建议解决方案

1. 增强设备匹配逻辑（BMC侧）

• 修改 pd_info 更新流程，改为以 硬盘序列号 或 WWN 为主键进行匹配，而非仅依赖 slot。
• 若序列号不可用，可结合 deviceid + controller_id 构造唯一标识。

2. 插入后主动触发RAID卡重扫描

• 在热插拔事件发生后，BMC 主动调用 SML 接口如 sml.rescan_controller()，强制刷新设备列表。
• 确保下次 get_pd_info 返回的是最新状态。

3. 添加字段有效性校验与重试机制

for i in range(3):  # 重试三次
    info = get_pd_info(deviceid)
    if info.boot_priority != 255 and info.slot_num == expected_slot:
        break
    time.sleep(6. **日志增强与监控**
- 在 `get_pd_info` 调用失败或返回异常值时，记录详细上下文日志（deviceid, slot, sn, controller_id）。
- 在 `/tmp/RaidControllerLibLog` 中增加 `boot_priority` 初始化跟踪日志。

---

## 总结

| 问题 | 回答 |
|------|------|
| **`boot_priority` 来源** | 由 **RAID控制器固件** 在识别物理盘时初始化，并通过 **SML 存储管理库** 上报至 BMC |
| **异常值 `255` 含义** | 未初始化或无效值，表示识别过程未完成或通信失败 |
| **`deviceId` 与 `slot` 不一致的影响** | **会导致 pd_info 更新失败或错位**，因 BMC 无法正确定位对应设备 |
| **推荐改进方向** | 使用 **序列号为主键** 匹配设备，插入后主动刷新 SML cache，增加初始化重试机制 |

> 📌 **最终建议**：在热插拔场景中，应避免仅依赖槽位编号定位设备；**唯一硬件标识符（如序列号）+ SML 主动刷新 + 初始化状态检查** 是确保 `boot_priority` 正确初始化的关键。

[yelmh_kno07 (huangminghao)]

问题1：有伙伴遇到该问题，还未定位
问题2：boot_priority来源于raid卡，初始化为255，该值web不显示
问题3：插拔过程中短暂的slot和deviceid不匹配，拦截了其他盘的信息更新，后续会更新信息
该问题待定位

[cake]

这问题定位得怎么样了？我们这华为V6的盘也遇到了一样的问题，概率性不显示启动设备字段和剩余寿命字段

[cake]

你们这个问题解决了么后面
