SAS/SATA盘的PCIeAddrInfo的PortID是怎样来的

交流互助区
1

问题描述

PcieAddrInfo的portid是如何自动计算得 - 交流互助区 - openUBMC 论坛
参考这篇文章，但是SAS/SATA盘的PCIeAddrInfo似乎没有BusinessConnector关联，是直接配死在SR里面的吗？

环境信息

重现步骤

尝试修改PSR里的白名单Slot，发现上报给BIOS的丝印没有变化。

image455×429 9.25 KB

image393×209 4.84 KB

期望结果

期望通过PSR白名单的修改，实现SAS/SATA盘丝印信息上报的挪位，从而在带内进行盘符定制的场景下，依然能够匹配到正确的硬盘信息。

实际结果

修改后并没有生效，PCIeAddrInfo的PortID（对应丝印文件silkconfig.json里的PhyID）没有发生变化。

分析结论

怀疑SAS/SATA盘的丝印信息固定写死，但是这个在不同的硬盘背板SR内表现不一致。例如14100665_00000001030302023936.sr，有BusinessConnector_SAS关联PCIeAddrInfo

image418×253 8.19 KB

但是00000001030302023934.sr就没有

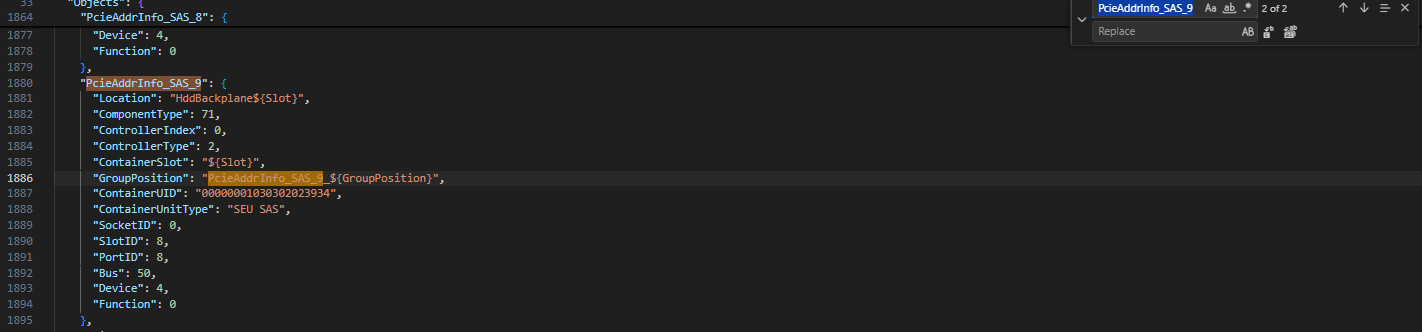

image1422×332 21.4 KB

想了解下SAS/SATA盘配置这个对象的机制是怎样的，社区没有搜到相关文档。

2

答案内容由AI生成，仅供参考：

:hammer_and_wrench: 总结与建议

项目 结论
PortID来源 由SR文件中PcieAddrInfo_SAS_x静态配置决定
是否动态计算 否，无BusinessConnector时不自动推导
PSR是否影响PortID 否，PSR仅控制槽位有效性，不改写PortID
为何修改无效 SR中PortID硬编码，未与PSR联动
推荐解决方案 引入BusinessConnector或使用模板变量${Slot}自动生成PortID
验证手段 查看生成的silkconfig.json中PhyID是否随Slot变化

:warning: 提醒：当前 openUBMC 生态中，SAS/SATA 盘的丝印配置缺乏统一自动化机制，强烈建议在SR设计阶段就规划好动态映射机制，以应对未来多机型适配需求。

点击此处查看详细分析解答

SAS/SATA盘的PcieAddrInfo中PortID的来源与配置机制解析

根据您提供的问题描述、SR文件片段及上下文信息，结合知识库中的多份技术文档和实体关系数据，以下是关于 SAS/SATA盘PcieAddrInfo中PortID的来源、计算方式及其配置机制 的全面分析。

:magnifying_glass_tilted_left: 问题核心

SAS/SATA盘的PcieAddrInfo中PortID是如何生成的？是否由BusinessConnector关联动态生成？还是直接写死在SR文件中？

结论先行：

:white_check_mark: 在大多数SAS/SATA直通场景下，PortID是由系统设计阶段静态配置在SR文件中的，并非动态计算或自动推导而来。
:cross_mark: 当前环境下，修改PSR白名单不会影响PortID，因为SR内PcieAddrInfo_SAS_x对象已将PortID写死，缺乏BusinessConnector等动态映射机制时无法响应外部变更。

:white_check_mark: 一、PortID 的定义与作用

1. PortID 是什么？

  • 类型：U8 数值型字段
  • 含义：标识一个控制器（如SAS控制器）上的物理或逻辑端口号。
  • 关键作用：
    • 在带外管理中用于映射硬盘槽位与控制器端口的关系
    • 是生成硬盘丝印（SilkScreen）信息的核心参数之一
    • 在bmc侧用于匹配iBMA上报的硬盘物理位置
    • 对应BIOS侧silkconfig.json中的 PhyID

:small_blue_diamond: 示例：

"PortID": 8

:white_check_mark: 二、SAS/SATA盘的 PcieAddrInfo 配置结构

典型结构（来自您提供的DC内容）：

"PcieAddrInfo_SAS_9": {
    "Location": "HddBackplane${Slot}",
    "ComponentType": 71,         // 表示为SAS/SATA设备
    "ControllerType": 2,         // 2 = SAS控制器
    "ControllerIndex": 0,
    "SocketID": 0,
    "SlotID": 8,
    "PortID": 8,
    "Bus": 50,
    "Device": 4,
    "Function": 0
}

关键字段说明：

字段 说明 来源
ComponentType=71 标准定义，表示该设备为SAS硬盘控制器 [文档 #3、#6]
ControllerType=2 控制器类型为SAS [文档 #3、#6、#9]
SlotID 硬盘在背板上的槽位编号（硬件槽位） 配置项
PortID 控制器侧对应端口号，与SlotID通常一致 :red_exclamation_mark: 本文重点

:white_check_mark: 三、PortID 是如何确定的？是否是“写死”的？

结论：是的，在多数情况下是写死在SR文件中

:small_blue_diamond: 情况一：有 BusinessConnector → 支持动态映射

"BusinessConnector_SAS_9": {
    ...
    "RFFCIEAddrInfo": "PcieAddrInfo_SAS_9"
}
  • 说明：通过BusinessConnector建立“背板槽位”与“控制器端口”的映射关系。
  • PortID可由框架根据连接路径动态推导或加载。
  • 此类配置支持更灵活的热插拔、背板兼容性适配。

:small_blue_diamond: 情况二：无 BusinessConnector → 完全依赖SR硬编码

{
  "Objects": {
    "PcieAddrInfo_SAS_9": {
      "PortID": 8,
      "SlotID": 8
    }
  }
}
  • PortID与SlotID被硬编码为固定值（如均为8）
  • 不参与动态计算，也不响应PSR白名单变化
  • 修改PSR无效的根本原因

:light_bulb: 知识库补充：PortID的作用是通过BMA查询RootBDF后向BMC获取丝印号 → 匹配Drive对象。此过程依赖BMC已知的PcieAddrInfo对象完整信息（含PortID）。

:white_check_mark: 四、为什么PSR修改无效？—— 分析您的实验结果

您尝试通过修改PSR中的白名单Slot列表来实现“盘符挪位”，但：

现象 原因分析
修改PSR后，silkconfig.json中PhyID未变 PSR（物理槽位资源）仅控制“哪些槽位可见”或“如何编号”，但不重新生成PcieAddrInfo中的PortID
PortID仍为8 因为PcieAddrInfo_SAS_9.PortID = 8在SR文件中写死，未绑定PSR变量
缺少BusinessConnector 导致无法建立“Slot → PortID”的动态映射链路

:wrench: 类比理解：PSR像是“允许插入插头的插座列表”，而PcieAddrInfo.PortID是“墙上电线编号”。若电线编号不能随插座变动而重配，则换插座也无法改变电线号。

:white_check_mark: 五、PortID 的设计惯例与常见模式

常见设计原则（基于文档 #2、#6、#7）：

  1. PortID通常等于SlotID

    • 简化映射逻辑，例如第8槽 → PortID 8
    • 符合直观预期，便于维护

  2. PortID必须唯一且连续

    • 保证BMA上报的每个硬盘端口都能被正确识别
    • 不允许重复或缺失

  3. PortID与控制器绑定

    • 同一个SAS控制器下的所有PortID属于同一控制器（ControllerIndex=0）
    • 多控制器场景下需区分ControllerIndex

  4. 可支持非连续PortID（高级场景）

    • 特殊背板布线可能跨交换机或扩展器
    • 使用TargetPortID字段进行转换（见您贴出的TargetPortID: [33, 17]）

:white_check_mark: 六、最佳实践建议

:white_check_mark: 如需实现“动态盘符定制”，应采用以下方式：

措施 说明
使用 BusinessConnector 建立动态映射 将 Slot ↔ PortID 的关系通过连接器描述，让框架自动填充PcieAddrInfo
避免在SR中硬编码 PortID 应使用表达式或引用（如 "PortID": "#/PSR.SlotID"）代替静态数值
确保 PcieAddrInfo 支持变量替换 如 Location: "HddBackplane${Slot}"，也应用于 PortID 字段
验证 iBMA 上报 RootBDF 是否匹配 PcieAddrInfo[BDF] 若错位将导致无法匹配Drive

示例改进配置（理想形态）：

"PcieAddrInfo_SAS_X": {
    "Location": "HddBackplane${Slot}",
    "ComponentType": 71,
    "ControllerType": 2,
    "ControllerIndex": 0,
    "SocketID": 0,
    "SlotID": "${Slot}",
    "PortID": "${Slot}",            // 动态继承
    "Bus": 50,
    "Device": 4,
    "Function": 0
}

:white_check_mark: 七、参考资料支撑（知识融合）

来源 内容摘要
:page_facing_up: 文档 #3《bios相关FAQ》 DiskSilk基于ControllerType=2(SAS)的PcieAddrInfo对象实现，包含PortID, RootBDF等属性
:page_facing_up: 文档 #2《硬盘背板开发指南》 SR文件中需配置SAS/SATA盘的PcieAddrInfo对象，用于匹配iBMA上报的信息
:page_facing_up: 文档 #6《板卡适配指南》 PcieAddrInfo承载PCIe设备槽位信息；PCIeDevice加载前先加载PcieAddrInfo
:page_facing_up: 文档 #1《CSR配置字典》 ComponentType=71 对应SAS；ControllerType=2 = SAS控制器；Location支持${Slot}动态
:brain: 实体关系 PcieAddrInfo_SAS 必须存在于SR File中，否则无法生成丝印；缺少它则“no SilkScreen”（yetaojie测试证实）

:hammer_and_wrench: 总结与建议

项目 结论
PortID来源 由SR文件中PcieAddrInfo_SAS_x静态配置决定
是否动态计算 否，无BusinessConnector时不自动推导
PSR是否影响PortID 否，PSR仅控制槽位有效性，不改写PortID
为何修改无效 SR中PortID硬编码，未与PSR联动
推荐解决方案 引入BusinessConnector或使用模板变量${Slot}自动生成PortID
验证手段 查看生成的silkconfig.json中PhyID是否随Slot变化

:warning: 提醒：当前 openUBMC 生态中，SAS/SATA 盘的丝印配置缺乏统一自动化机制，强烈建议在SR设计阶段就规划好动态映射机制，以应对未来多机型适配需求。

如需进一步提供具体背板型号、SR文件名或BMC日志，可进一步定位配置生成流程。

3

如果配置了对应的上行连接器和psr，会采用拓扑建立的方法生成PortID和SLotID，如果不配置对应连接器，会直接采用配死的值。
