[求助] 米尔开发板NCSI over MCTP over SMBus问题

[mahuihui]

问题描述

目前尝试适配一个网卡设备，参考南向适配网迅网卡经验分享，在component_driver组件添加了网卡的sr文件，配置了Endpoint对象，但是对于部分配置项还有些疑惑：

1、component_driver文档中提到的NCSI over MCTP over SMBus配置中的 TargetPhyAddr 具体是指什么？与smbus芯片的 i2c 地址有关联吗？

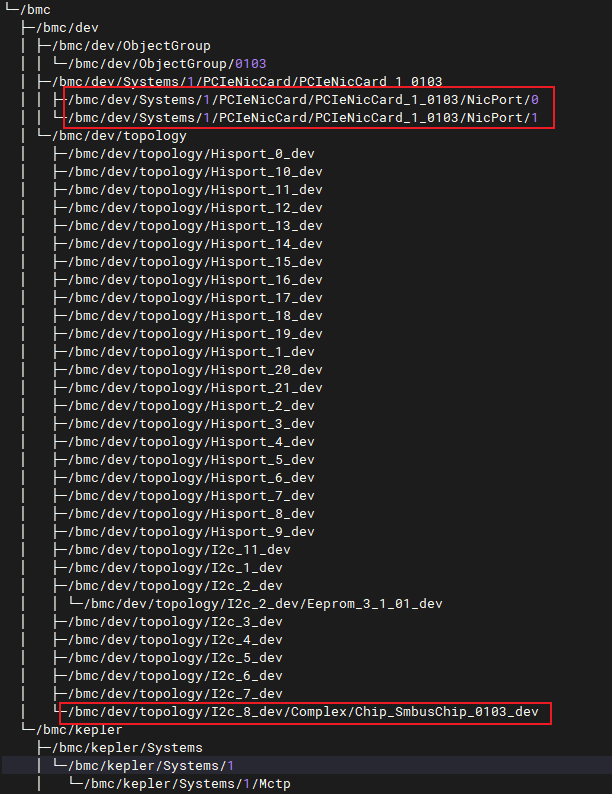

2、在不清楚上述 TargetPhyAddr 具体内容的情况下，构建出包烧录固件在devmon树上看到了添加的网络设备，而endpoint如预期创建失败了，在mctp树上找不到。我在mctp::create_transport_and_endpoint函数中只看到了获取endpoint的流程，后续想追踪endpoint的创建情况该如何进行？请大家帮忙指点下

环境信息

• 操作系统：OpenUBMC RTOS

• 软件版本：OpenUBMC2512

• 硬件配置：Hi3093

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：
总结与建议

问题一答案：

TargetPhyAddr 是 MCTP 协议层的目标物理地址，不等于 I2C 地址，但两者协同工作：I2C 地址用于访问代理芯片（Chip_SmbusChip），而 TargetPhyAddr 是该代理背后设备的 MCTP 地址。

问题二答案：

可通过 tracemctp, getprop 调试节点、系统日志和 mctpd 状态来追踪 Endpoint 创建失败原因。建议结合 i2cdetect 验证 I2C 层连通性。

点击此处查看详细分析解答

关于米尔开发板 NCSI over MCTP over SMBus 配置问题的详细解答

1. TargetPhyAddr 的含义及其与 I2C 地址的关系

TargetPhyAddr 的定义

在 MCTP（Management Component Transport Protocol）协议栈中，TargetPhyAddr 是一个关键配置项，表示 目标设备在物理通信层上的地址。根据知识库中的信息：

• TargetPhyAddr 是 Endpoint 实体的一个核心属性，用于标识目标设备的物理地址。
• 在 MCTP over SMBus 的通信模型中，该地址对应于通过 SMBus 连接的目标设备在 I2C 总线上的通信地址。

结论：TargetPhyAddr 在 MCTP over SMBus 场景下，通常就是目标设备的 I2C 从设备地址（7 位或 8 位）。

与 I2C 地址的关联性

结合您提供的 SR 配置片段和上下文分析：

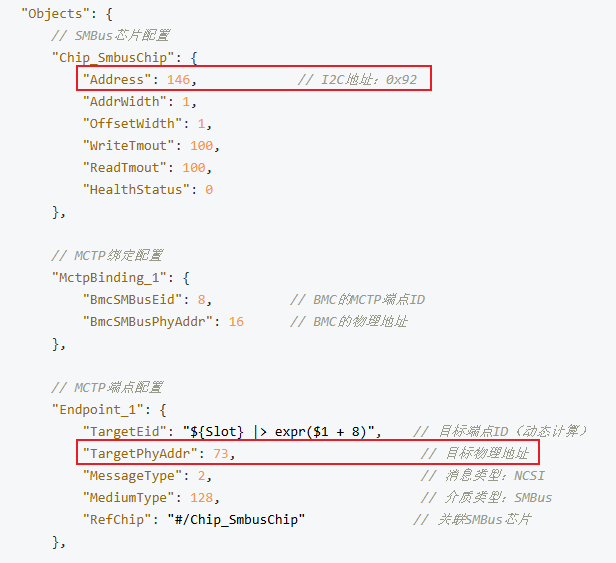

"Chip_SmbusChip": {
    "Address": 146  // 即 0x92
},
"Endpoint_1": {
    "TargetPhyAddr": 73,  // 即 0x49
}

这里有明显的数值差异（146 ≠ 73），这说明：

项目	说明
Chip_SmbusChip.Address	是用于操作系统直接访问该芯片时使用的 I2C 设备地址（0x92）
Endpoint_1.TargetPhyAddr	是 MCTP 协议层在传输时使用的“目标物理地址”

重要区别：

• RefChip: "#/Chip_SmbusChip" 表明 MCTP 通信要经过 Chip_SmbusChip 这个中介设备（即“SMBus 代理”或“MCTP endpoint chip”）。
• 但 TargetPhyAddr 不是这个中介本身的地址，而是它背后所代表的 最终目标设备（如网卡控制器） 的逻辑地址。

正确理解模型（以您的场景为例）：

BMC
 └─MCTP Endpoint_1 (TargetPhyAddr=73)
     └─通过 MCTP over SMBus 协议
         └─由 Chip_SmbusChip (I2C地址=0x92) 作为通道代理
             └─实际操作目标为某个支持 MCTP 的网卡芯片（其 MCTP 层识别地址为 73）

因此：

TargetPhyAddr 与 Address 不是同一个地址，但它们处于不同通信层级：

• Address 是 I2C/SMBus 硬件层的从设备地址；
• TargetPhyAddr 是 MCTP 协议层的目标地址，不一定等于 I2C 地址。

建议实践：

• 若目标网卡芯片支持 原生 MCTP over SMBus，则 TargetPhyAddr 应设置为该芯片的 MCTP 协议定义的物理地址（需查阅芯片手册）。
• 若是通过一个“翻译桥接芯片”（如 CPLD 或 MCU）转发 MCTP 命令，则 TargetPhyAddr 由桥接芯片内部逻辑决定。

---

2. 如何追踪 Endpoint 创建失败的原因及调试方法

当前现象总结：

• Devmon 树中已看到 PCIeNicCard 设备对象，说明 SR 文件解析成功；
• MCTP 树中未出现对应 Endpoint；
• 调试代码发现 create_transport_and_endpoint 被调用，但结果失败；
• 无法追踪为何 Endpoint 创建失败。

追踪步骤建议（系统级调试流程）

(1) 检查 MCTPD 是否正常运行

确保 MCTP 守护进程（mctpd）正在运行且服务正常。

# 查看 mctpd 是否启动
ps | grep mctpd

# 检查日志输出
journalctl -u mctpd.service

提示：MCTPD 是负责 Endpoint 对象管理和通信的核心服务。若未运行，则所有 MCTP 功能失效。

---

(2) 确认 Endpoint 初始化是否被触发

Endpoint 的创建依赖于 MCTP Binding + Endpoint 配置对象 + mctpd 主服务 的协同工作。

参考知识库文档（mctpd使用说明）中的流程：

业务组件 → mctpd主服务 → mctpd SMBus读写服务

具体路径：

• 您的 component_driver 注册了对象后，mctpd 会通过 ORM 加载这些配置；
• 当系统启动或组件激活时，调用 create_transport_and_endpoint；
• 内部流程：根据 Endpoint_1 中的 RefChip 找到 Chip_SmbusChip → 获取其 I2C 地址 → 组装 MCTP 绑定参数 → 创建传输层对象。

---

(3) 使用 tracemctp 命令调试 MCTP 流量

tracemctp 是 BMC 提供的强大调试工具，可用于监控 MCTP Endpoint 报文。

操作步骤如下：

# 进入调试模式
attach mctpd

# 开启所有 MCTP Endpoint 报文跟踪
tracemctp all start

# 或针对特定 endpoint（如果知道名字）
tracemctp Endpoint_1 start

预期输出行为：

• 如果 Endpoint 创建成功，tracemctp 会显示 MCTP 请求/响应；
• 如果创建失败，tracemctp 会提示无此资源或超时。

参考知识库内容（文档#10）：

% attach mctpd
Success
% tracemctp Endpoint_173_4 start
============= PCIe capture [SEND]

---

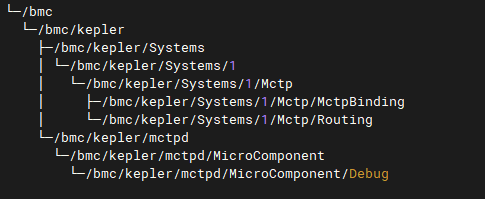

(4) 检查 /bmc/kepler/mctpd/MicroComponent/Debug 节点

该路径是 MCTPD 的调试资源节点，可用于查询状态。

# 列出当前已注册的 Endpoint
getprop /bmc/kepler/mctpd/MicroComponent/Debug EndpointList
# 或查看错误统计
getprop /bmc/kepler/mctpd/MicroComponent/Debug ErrorCount

---

(5) 日志排查建议

• 重点日志模块：mctpd, devmon, network_adapter
• 常见日志关键字：
  • "failed to create endpoint"
  • "cannot resolve RefChip"
  • "timeout on SMBus transaction"
  • "invalid TargetPhyAddr"

# 查看系统日志中与 MCTP 相关的内容
logread | grep -i mctp

---

(6) 检查 MctpBinding_1 配置是否正确

知识库明确指出：

MctpBinding_1 配置链接 BMC 的 SMBus 物理地址与 Chip_SmbusChip，用于通信路由。

当前配置：

"MctpBinding_1": {
    "BmcSMBusEid": 8,
    "BmcSMBusPhyAddr": 16
}

需确认：

• BmcSMBusPhyAddr=16 是否符合实际 BMC 的 SMBus 物理地址？
• 是否与 mctp_lib.get_smbus_endpoint() 所需参数一致？

参考知识库实体：Mctp.MctpBinding.SMBus 中定义了 BmcPhyAddr 属性。

---

排查清单（Checklist）

检查项	是否完成	建议动作
RefChip 指向的 Chip_SmbusChip 存在且 I2C 可访问	☐	使用 i2cdetect -y <bus> 测试地址 0x92 是否存在
TargetPhyAddr 是否为设备支持的 MCTP 地址	☐	查阅网卡芯片手册确认
MediumType=128 是否支持 SMBus		是标准值（知识库文档#2）
MessageType=2 是否对应 NCSI		正确
MctpBinding_1 已正确配置 Bmc 地址	☐	审核是否匹配硬件设计
mctpd 服务正在运行	☐	systemctl status mctpd
是否调用了 create_transport_and_endpoint		已知
tracemctp 能否捕获通信	☐	执行追踪命令测试
日志是否报错	☐	logread | grep -i mctp

---

建议修改建议（基于当前配置）

"Endpoint_1": {
    "TargetEid": "${$Slot} > expr($1 + 8)",
    "TargetPhyAddr": 73,              // ❓请核实是否应为此值
                                        // → 建议尝试设置为 0x92（即146）测试连通性
    "MessageType": 2,
    "MediumType": 128,
    "RefChip": "#/Chip_SmbusChip"
}

临时调试建议：

• 将 TargetPhyAddr 改为 146（即 Chip_SmbusChip 的 Address），看是否能创建成功；
• 若仍失败，说明问题不在于地址转换，而在于 MCTP over SMBus 协议握手失败；
• 此时需启用 tracemctp 和日志抓取。

---

总结与建议

问题一答案：

TargetPhyAddr 是 MCTP 协议层的目标物理地址，不等于 I2C 地址，但两者协同工作：I2C 地址用于访问代理芯片（Chip_SmbusChip），而 TargetPhyAddr 是该代理背后设备的 MCTP 地址。

问题二答案：

可通过 tracemctp, getprop 调试节点、系统日志和 mctpd 状态来追踪 Endpoint 创建失败原因。建议结合 i2cdetect 验证 I2C 层连通性。

---

最终建议

1. 优先验证 I2C 层通信：使用命令行工具确认 Chip_SmbusChip 在 I2C 总线上可正常通信；
2. 启用 tracemctp：捕获 MCTP 报文流；
3. 对比标准适配案例：参考 Hi182X.lua 实现（见文档#4）；
4. 咨询 FXX（社区专家）：根据知识库描述，FXX 曾指导过类似问题，尤其关于 network_adapter 无需修改的情况。

如有更多上下文（如芯片型号、MCTP 规范文档），可进一步精准定位。

---

如需，我可为您生成一份 NCSI over MCTP over SMBus 调试手册模板，欢迎继续提问。

[net_swift_tianwen]

和网迅网卡联调的吗？component_drivers组件版本号是多少？

[mahuihui]

不是网讯，截图是参考的 南向网卡驱动适配指南.md 中的 NCSI over MCTP over SMBus 小节，目前主要是对其中sr的配置有些疑问，component_drivers就git上拉取的1.2.93

[net_swift_tianwen]

1、TargetPhyAddr属性对应网卡i2c从设备的地址，Chip_SmbusChip这里对应的是TargetPhyAddr左移一位后的值。

2、需要先确认网卡设备的smbus配置，目前ubmc是固定master，通过block read获取网卡响应的，所以需要保证网卡固定slave。

[mahuihui]

好的，多谢指导

[net_swift_tianwen]

sr文件有配置Drvwritedelay属性吗？如果网卡smbus配置没问题，那么可能是这个属性配置值太小，导致ubmc从网卡read响应时网卡还没准备好rsp，ubmc获取的报文内容有问题没通过校验。可以配高一点试试。

[mahuihui]

ok，我先修改下TargetPhyAddr，并延长Drvwritedelay再试试
