MCX623436AN-CDAB热插拔操作产生温度告警

[weixin_41256007 (baixin_lipengbo)]

测试MCX623436AN-CDAB热插拔功能时

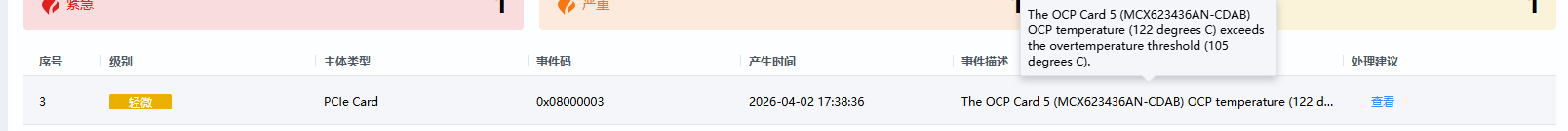

点击热插拔操作后，产生了温度异常告警：

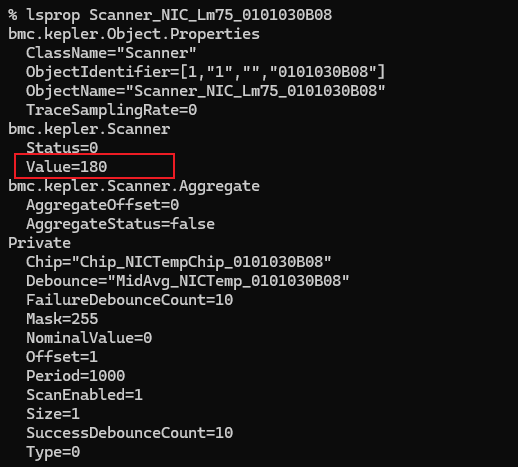

BMC查看温度读值

我理解点击热插拔操作后，应该是给OCP riser进行了断电操作，不应该能够再获取到温度值，不知道180这个值从哪来的，测试多次，都会产生这个180固定值

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

总结

项目	分析结论
现象	热插拔后出现“超温”告警
根本原因	断电后传感器仍返回固定值180，状态未置为不可访问
根源机制	驱动/BMC中间层未正确处理设备离线状态，返回虚假有效值
风险点	导致误报严重告警，影响运维判断
解决方案	1. 修复Status状态判断 2. 增加电源状态过滤 3. 屏蔽热拔期间告警

建议动作：
联系BMC开发团队检查 Scanner_NIC_Lm75 模块的异常处理逻辑，并在 openUBMC 中提交缺陷单进行修复。

点击此处查看详细分析解答

MCX623436AN-CDAB热插拔后温度告警问题分析

问题概述

在对 MCX623436AN-CDAB 网卡执行热插拔操作后，系统出现了OCP卡温度异常告警。实际监测到温度读值为180（对应122°C），超出了105°C的过温阈值，触发了轻微和严重级别的告警。

值得注意的是，用户预期在执行热插拔操作（即通知式断电）后，OCP riser 应已断电，理论上不应再能获取到有效的温度数据。然而系统仍读取到了一个固定的 180 值，表明存在异常行为。

---

设备信息确认

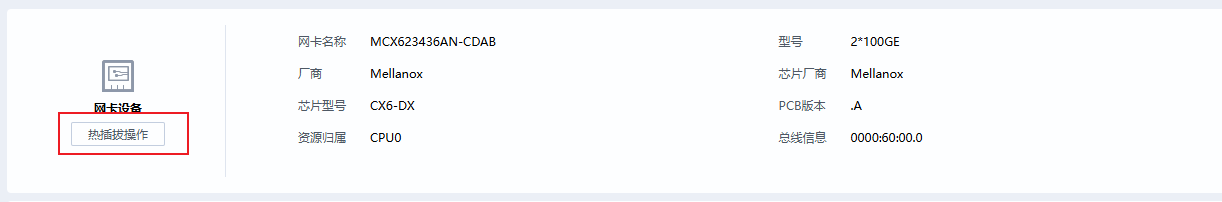

根据提供的信息，该网卡具体信息如下：

• 网卡型号：MCX623436AN-CDAB
• 制造商：Mellanox
• 芯片型号：CX6-DX
• 接口类型：2×100GE
• 资源归属：CPU0
• PCB版本：.A
• 总线地址：0000:20:08.0（注：文档中显示为0000:60:00.0可能存在不一致，需核实）

此网卡为 Mellanox ConnectX-6 Dx 系列产品，支持 OCP（Open Compute Project）标准，具备热插拔能力。

---

告警与温度读值分析

当前告警详情

• 事件码：0x08000003
• 告警描述：

  “The OCP Card 5 (MXC623436AN-CDAB) OCP temperature (122 degrees C) exceeds the overtemperature threshold (105 degrees C).”

• 告警级别：轻微 → 严重
• 产生时间：2026-04-02 17:38:36

温度传感器读取情况

执行命令查看传感器状态：

% lsprop Scanner_NIC_Lm75_0101030B08

返回结果显示：

• Status=0：表示传感器访问正常（成功通信）
• Value=180：原始寄存器读数
• Offset=1，Size=1，Type=0：配置表示从指定地址偏移1字节读取1字节温度值

该原始值 180 会被转换为摄氏温度（通常为带符号8位整数），即：

• 180（无符号） → 转换为有符号后为 -76°C
  但系统显示为 122°C，说明存在错误解析或虚假值。

矛盾点：热插拔后理应断电，但传感器仍可访问且返回固定值180，严重违背硬件逻辑。

---

根本原因分析

结合知识库信息及现象，可能的原因如下：

1. 热插拔后电源未完全切断（电源残留或控制异常）

尽管执行了“热插拔”操作，其本质是通过BMC向Riser板CPLD发送指令进行“通知式断电”，但以下情况可能导致电源未真正关闭：

• CPLD控制逻辑异常，未正确切断 CardPowerGood
• 电源模块存在回路或电容残存电压
• Riser板设计缺陷导致部分电路仍带电

然而，即使电源未完全切断，也不应返回固定不变的180值，这更倾向于伪数据或默认值。

---

2. 温度传感器返回假数据或寄存器未正确初始化

Scanner_NIC_Lm75 使用的是 LM75 类型温度传感器，其数据存储于 I²C 设备寄存器中。若设备断电或未响应，正常情况应出现：

• I²C 通信失败（NACK）
• Status ≠ 0
• Value 不应更新或保持上次缓存值

但当前 Status=0 且 Value=180，说明：

• I²C 通信被模拟成功（可能是驱动/中间层伪造）
• 传感器驱动未检测到设备离线
• 可能存在软件层缓存或默认值注入机制

在相关文档（如ID=1）中提到：Scanner_NIC_Lm75 status 表示是否可以访问 LM75。当电源断开时，应无法访问。若 Status=0 却读出固定值，表明硬件层面访问失败但软件未正确处理异常。

---

3. 驱动或BMC中间件返回默认/残留值

最可能的解释是：

• 网卡断电后，I²C 设备不再响应
• BMC 的 hwproxy 或 kepler 组件在扫描失败时，未将 Status 设置为错误，反而返回了上次缓存值或默认值 180
• 上层应用错误地将此值作为真实温度解析，导致误报高温

此外，测试中“多次都返回180”这一现象进一步支持这是一个固定兜底值或初始化默认值，而非真实测量。

---

4. 配置逻辑缺陷：告警条件未考虑热拔状态

根据知识库文档：

"Event_TempFail": {
    "Reading": "<=/Scanner_NIC_Lm75.Status; <=/Scanner_CardPowerGood.Value |> expr($2 == 0 ? 0 : $1)"
}

该表达式意为：当 CardPowerGood = 0（断电）时，忽略温度不可访问的问题，不触发告警。

但当前触发的是 “超温”告警，而非“读取失败”告警，说明：

• 系统认为温度可读且过高
• 即使在断电状态下，由于 Status=0 且 Value=180，系统误判为真实高温

结论：真正的Bug在于——断电后仍返回“有效”温度读数，导致防护机制失效。

---

解决建议

1. 检查并修复传感器访问逻辑

• 修改驱动或 scanner 模块行为：当检测到设备断电或I²C通信失败时，必须设置 Status ≠ 0
• 禁止在设备离线时返回有效 Value

2. 加强告警判断条件

在“超温”告警判断前，增加对以下状态的校验：

if Scanner_CardPowerGood.Value == 0 then
    -- 卡已断电，忽略所有传感器告警
    return false
end

3. 引入热拔状态过滤机制

在 network_adapter 组件中，点击热插拔后设置 ReadyToRemove = true，此时应：

• 主动屏蔽该卡的所有传感器告警
• 清除缓存的传感器读数
• 直到重新插入并完成识别流程后再恢复监控

4. 验证I²C通信底层行为

建议执行底层命令验证设备是否存在：

i2cget -y -f <bus> 0x3E

（LM75默认地址为0x48~0x4F，此处Chip_NICTempChip地址为62即0x3E）

预期结果：

• 热拔后应返回 Connection timed out 或 NACK
• 若仍可读取，需检查硬件设计或CPLD隔离逻辑

---

总结

项目	分析结论
现象	热插拔后出现“超温”告警
根本原因	断电后传感器仍返回固定值180，状态未置为不可访问
根源机制	驱动/BMC中间层未正确处理设备离线状态，返回虚假有效值
风险点	导致误报严重告警，影响运维判断
解决方案	1. 修复Status状态判断 2. 增加电源状态过滤 3. 屏蔽热拔期间告警

建议动作：
联系BMC开发团队检查 Scanner_NIC_Lm75 模块的异常处理逻辑，并在 openUBMC 中提交缺陷单进行修复。
