9440-8i raid卡加载了sr文件却读不到任何值

Aar0n_ren · 2026 年4 月 15 日 02:18

描述

9440-8i直插PCIe槽，Connector_PCIE写死id和aux_id强制加载9440-8i sr，topo图看起来正常，内容如下（Chip_RaidChip）：

I2c_7
├─VChip_I2c_7
└─Pca9545_i2c7_chip_0101
  ├─Channel_2
  │ ├─Eeprom_Cpu1PowerSMC_010101
  │ └─Chip_RaidChip_01010101
  └─Channel_3
    └─Eeprom_FanPower_0101

i2cdetect 7也能扫到raid卡器件地址0x01，我们硬件说我们没有hisport，就用i2c通讯就好，但是相关sensor读不到值，一键收集到的日志里搜索Chip_RaidChip也没有任何代码操作芯片和结果的log，社区的文档都跟hisport有关，请问要如何通过log或者其他手段排查这个问题。

null_null_19700102-0145.tar.gz (6.7 MB)

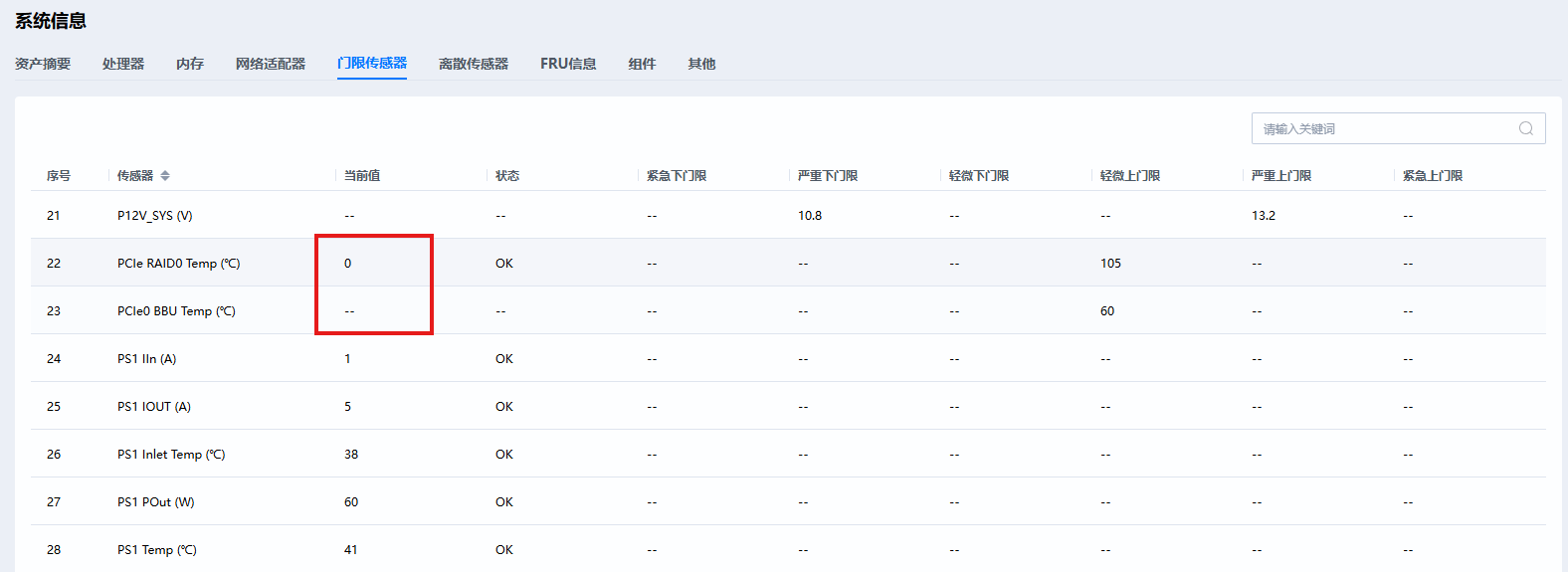

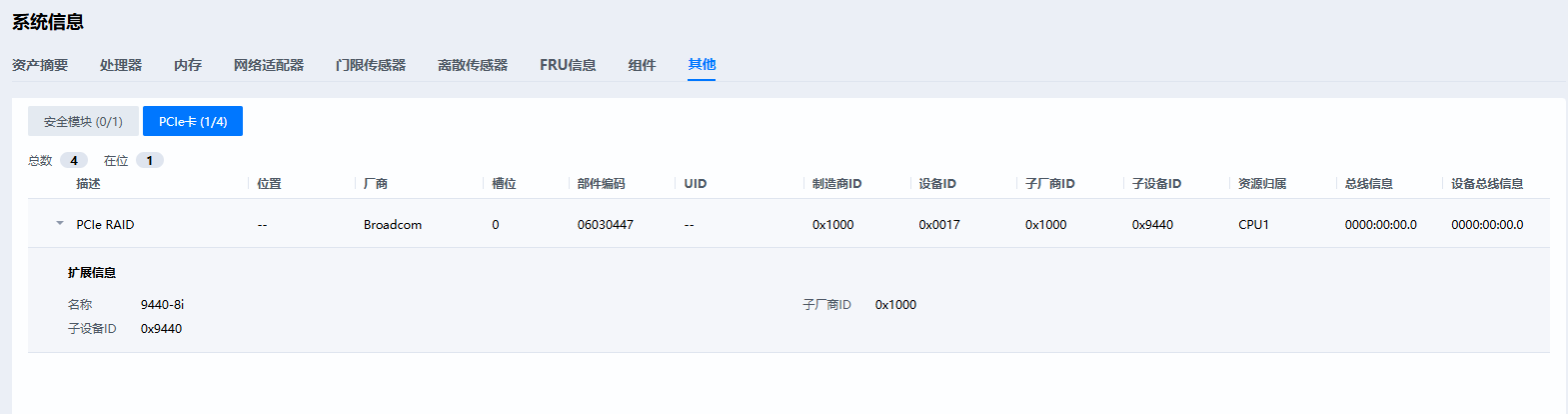

现状截图

ubmc_assistant · 2026 年4 月 15 日 02:23

答案内容由AI生成，仅供参考：

结论

当前问题是：RAID卡I2C物理链路正常，但BMC未启动对其的数据采集任务，原因极可能是：

SR文件中缺少Scanner或TypeId配置错误，导致storage模块未初始化该RAID卡的带外管理任务

建议下一步操作：

检查SR文件中是否为 Chip_RaidChip 配置了 Scanner
设置正确的 TypeId 和 ControllerType
添加 Accessor 并绑定到Sensor
重启BMC或重新加载SR，观察storage.log是否有控制器注册日志
若仍无日志，尝试手动i2cget验证读取能力

完成上述配置后，应可在日志中看到BMC主动读取RAID卡数据的行为，传感器值也将正常更新。

点击此处查看详细分析解答

9440-8i RAID卡加载SR文件但无法读取传感器值的问题分析与排查

根据您提供的详细信息，系统中已正确识别到 Broadcom 9440-8i RAID卡，并通过 i2cdetect 可以扫描到其I2C地址（0x01），表明物理层通信链路基本正常。然而，RAID卡的传感器数据（如温度）无法获取，日志中无对 Chip_RaidChip 的操作记录，说明 RAID卡的带外管理功能未正确激活或驱动未启动。

问题现象总结

RAID卡被系统识别（PCIe设备可见）
SR文件已强制加载，Topo拓扑结构显示正常
I2C链路物理连通（i2cdetect -y 7 能扫到0x01地址）
传感器数据无法获取（如“PCIe RAID0 Temp”显示为0或--）
日志中没有对Chip_RaidChip的读写操作日志
一键收集日志未体现任何与RAID卡相关的数据采集行为
用户强调无hisport机制，应仅通过标准I2C通信

根本原因分析

从上下文和知识库信息来看，虽然I2C链路物理通畅，但RAID卡的带外管理通道未成功建立，导致BMC无法通过I2C读取其传感器和状态信息。

可能的根本原因如下：

原因	说明
1. RAID卡未支持带外管理（Out-of-Band Management）模式	某些RAID卡虽然存在I2C接口，但需固件或工作模式支持OOB管理协议（如MCTP over I2C或专有协议）。若未启用，则BMC无法主动查询数据。
2. TypeId 或 ControllerType 配置错误导致storage模块未初始化	`storage`组件依据`TypeId`判断是否启用RAID卡的带外管理。若未正确配置，即使SR加载成功，也不会启动RAID卡监控任务。
3. megaraid_sas 驱动未触发或未上报关键信息给BMC	虽然OS可通过`megaraid_sas`驱动访问RAID卡，但BMC的带外管理不依赖OS驱动，而是基于独立I2C通信。若此路径未配置，则无法获取数据。
4. SR文件中缺少Scanner或Accessor定义	若SR文件中未为`Chip_RaidChip`配置`Scanner`对象，则自发现服务不会主动轮询该设备，自然无读取日志。
5. I2C地址映射错误或访问协议不匹配	尽管`i2cdetect`可扫描到设备，但读写命令格式、寄存器偏移、命令字等可能与RAID卡内部协议不符，导致读值失败。

排查步骤建议

步骤1：确认RAID卡是否支持带外管理

查阅 9440-8i RAID卡规格书 是否支持“带外管理”、“I2C传感器接口”或“OOB监控”。
在WebUI中查看RAID卡属性：

是否显示“支持带外管理：是”？
若不支持，则只能通过OS内核驱动获取信息，BMC无法独立读取传感器。

知识库支持点：

“此页面的RAID控制器…信息依赖RAID卡的带外管理功能”

“RAID Card supports out-of-band management capabilities”

结论：必须确认该卡固件和硬件支持带外管理。

步骤2：检查SR文件中是否配置Scanner和Accessor

确保在 Chip_RaidChip_01010101 下定义了 Scanner 和 Accessor，用于周期性读取温度等信息。

示例配置片段：

"Objects": {
  "Chip_RaidChip_01010101": {
    "Type": "Chip",
    "ChipType": "RAID",
    "ManagementTopology": {
      "I2c": {
        "Bus": "I2c_7",
        "Address": "0x01"
      }
    },
    "Scanners": {
      "TempScanner": {
        "Type": "I2c",
        "Reader": {
          "Command": 0x00,
          "Size": 2,
          "DataType": "Temperature"
        },
        "Interval": 10000
      }
    },
    "Accessors": {
      "TempAccessor": {
        "Type": "I2c",
        "Offset": 0x00,
        "Size": 2,
        "Mask": 0xFF,
        "DataType": "Temperature"
      }
    }
  }
}

若缺失 Scanners，BMC不会主动读取芯片数据，因此日志为空。

步骤3：验证TypeId 和 ControllerType 配置正确

RAID卡的SR中必须设置正确的 TypeId，以便 storage 模块识别并加载管理逻辑。

查看 /opt/bmc/sr/<your_sr_file>.sr
确保 Controller 或 PCIeCard 对象中包含：

"TypeId": 8,  // 或其他对应RAID卡类型的值
"ControllerType": "RAID"

参考知识库：

“RAID的sr文件是用来告诉openUBMC如何识别、管理RAID的说明书”

“带外管理：获取和设置RAID卡下的物理盘、逻辑盘等信息”

TypeId 必须匹配 storage 组件中定义的 RAID 控制器类型，否则不会启动带外任务。

步骤4：检查I2C通信参数是否正确

虽然i2cdetect能扫到0x01，但读操作仍可能失败。

使用 i2cget 手动读取：

i2cget -y 7 0x01 0x00 w

尝试不同寄存器地址（0x00, 0x01, 0x10等），观察是否返回有效数据。

若全部返回 0x00 或错误，说明：

寄存器地址映射错误

需发送特定命令才能激活响应

卡处于低功耗或未初始化状态

步骤5：确认storage模块是否启动RAID卡任务

查看日志关键词：

grep -i "controller" /var/log/storage.log
grep -i "register controller" /var/log/storage.log
grep -i "add controller" /var/log/storage.log

期望看到类似：

storage NOTICE: controller_object.lua(541): Controller_0, RefChip.Path:/bmc/kepler/Chip/Complex/Chip_RaidChip_01010101
storage NOTICE: tasks.lua(72): task [all ctrl loaded] start

若无任何controller注册日志，说明 storage 未识别该卡。

步骤6：确认PCIeAddrInfo是否配置正确（影响带内识别）

即使使用带外管理，部分系统也需 PcieAddrInfo 辅助定位卡：

"Objects": {
  "PcieAddrInfo_SAS": {
    "Bus": 0x02,
    "Device": 0x00,
    "Function": 0,
    "PortID": 1,
    "SlotID": "PCIeCard1",
    "SocketID": 0,
    "ComponentType": "RAID",
    "ControllerType": "RAID"
  }
}

来自知识库：

“在硬盘背板的SR文件中配置SAS/SATA盘的PcieAddrInfo对象”

“BMC根据BDF号向IMU查询四元组信息并加载对应SR”

解决方案建议

方案	操作
1. 补全SR文件中的Scanner配置	增加`Scanner`对象，指定读取温度、状态等寄存器
2. 设置正确的TypeId	确保`TypeId=8`或其他RAID卡标准值
3. 使用i2cget/i2cset调试	手动测试能否读写RAID卡I2C寄存器
4. 检查storage日志是否加载controller	若无日志，则storage未响应，需修改SR触发
5. 确认RAID卡固件支持OOB管理	联系Broadcom确认9440-8i是否开放I2C管理接口
6. 添加Accessor定义并绑定Sensor	在Sensor配置中引用`#/Chip_RaidChip/Temperature`

结论

当前问题是：RAID卡I2C物理链路正常，但BMC未启动对其的数据采集任务，原因极可能是：

SR文件中缺少Scanner或TypeId配置错误，导致storage模块未初始化该RAID卡的带外管理任务

建议下一步操作：

检查SR文件中是否为 Chip_RaidChip 配置了 Scanner
设置正确的 TypeId 和 ControllerType
添加 Accessor 并绑定到Sensor
重启BMC或重新加载SR，观察storage.log是否有控制器注册日志
若仍无日志，尝试手动i2cget验证读取能力

完成上述配置后，应可在日志中看到BMC主动读取RAID卡数据的行为，传感器值也将正常更新。

yelmh_kno07 · 2026 年4 月 20 日 06:36

传感器并没有直接关联CSR中的Scanner，是在代码流程里更新的温度，看日志都没看到Raid卡初始化的流程，框架日志开了debug也找不到对应的报错了，你先看看能不能走进raid卡的init函数，第一行的打印在日志里就没搜到

    log:notice('controller init obj.Id = %s, object_id = %s, key = %s',
        self.obj.Id, CONTROLLER_ID, self.DeviceName)

Aar0n_ren · 2026 年4 月 23 日 01:18

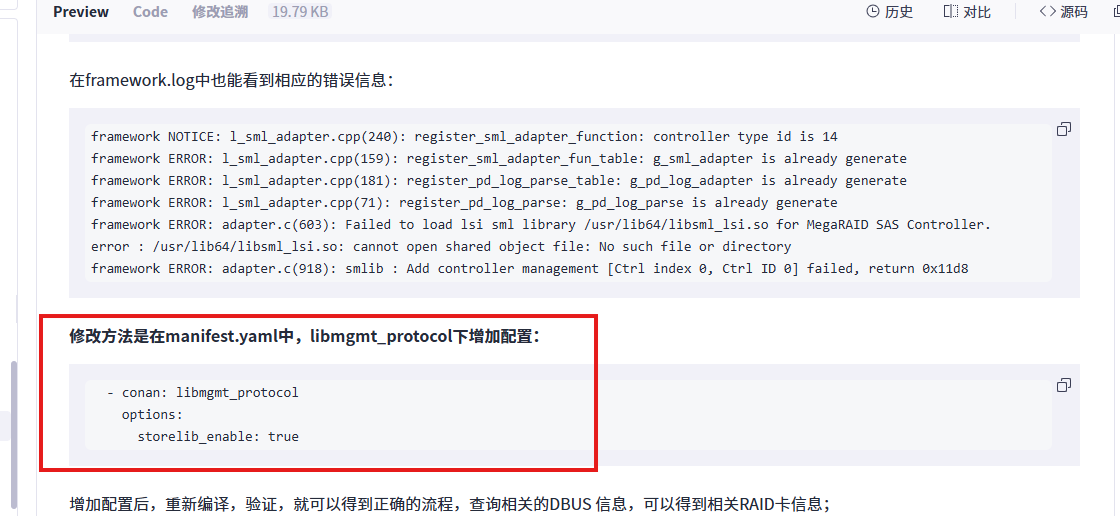

应该是没有加载相应的so库导致init不成功，加了相应配置后，编译又失败了，这个帖子有解决办法，但是打不开：

2512版本如何设置libmgmt_protocol的编译选项 - 交流互助区 - openUBMC 论坛

yelmh_kno07 · 2026 年4 月 25 日 10:25

你们能获取博通的so吗

Aar0n_ren · 2026 年4 月 27 日 02:36

2512加了这个编译项无法编译通过

后来在rootfs/ 下添加相应的so库解决了问题
