高可用版本多厂商Raid卡混插无法正常显示Raid卡的信息

xuzhijia · 2026 年5 月 9 日 01:33

// 此模板仅供参考，如果不适用可以修改

问题描述

在用高可用版本适配博通Raid卡时遇到了这样一个问题：

服务器插着一张华为的SP686CM16i4G卡，一张博通的9580-8i8e卡，将我适配好的博通sr
打包更新后，发现9580-8i8e显示的为SP686CM16i4G的信息，同时，点击SP686CM16i4G会自动跳转到9580-8i8e卡

经过排查，发现在读取博通的Raid芯片时出现了这样的错误，
the chip Chip_RaidChip_0101010901 access has been closed after reboot

加载流程也没有出现和SP686CM16i4G一样的加载成功日志
storage NOTICE: method_misc.lua(295): [MethodMisc] register firmware info success, Id=PCIeCard2SP686CM16i4G, Version=N/A

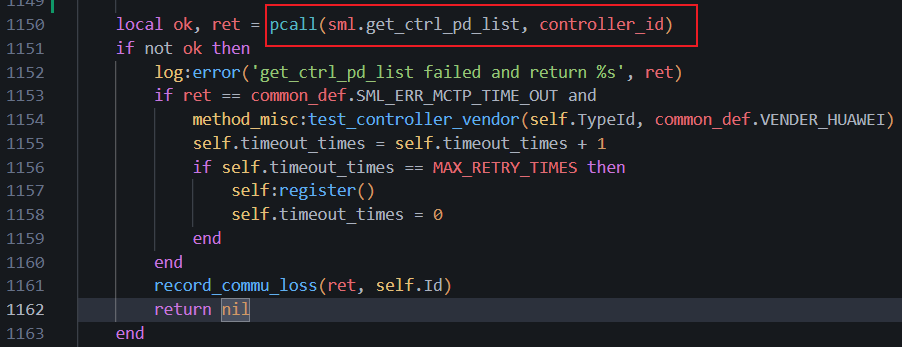

继续跟踪，发现是controller_object.lua中调用pcall(sml.get_ctrl_pd_list, controller_id)获取控制器pd_list 时失败,

最终定位到sml的这个请求

目前不清楚是什么原因导致这个请求失败，没有解决头绪，希望提供帮助

之后还用插着这两张卡的服务器，将两张卡单独测试，只单独加载SP686CM16i4G卡或者适配的博通的9580-8i8e卡的sr，发现功能和显示的信息均正常，硬盘信息也能正常加载，并能组建逻辑盘

环境信息

软件版本：[OpenUBMC2603 高可用HA版本]

ubmc_assistant · 2026 年5 月 9 日 01:41

答案内容由AI生成，仅供参考：

结论

当前多厂商RAID卡混插时信息错乱的根本原因是：

SML驱动未实现多厂商上下文隔离 + Controller ID复用 + 协议资源竞争导致博通卡I2C访问被异常终止

多厂商RAID卡混插显示异常问题分析与解决方案

在OpenUBMC高可用版本中，当同时插入华为SP686C-M-16i 4G和博通9580-8i8e RAID卡时出现信息显示错乱的问题，即两张RAID卡的信息相互混淆，且博通RAID卡的芯片访问失败。这个问题经过深入分析，可归结为多厂商RAID卡管理中的驱动加载、资源隔离及通信协议冲突等关键因素。

问题现象总结

信息错乱：
- 华为RAID卡（SP686C-M-16i 4G）显示的信息被错误地映射到博通RAID卡（9580-8i8e）上。
- 点击华为RAID卡界面会自动跳转至博通RAID卡的信息页面。
日志异常：
- 博通RAID卡芯片 Chip_RaidChip_0101010901 出现 “access has been closed after reboot” 错误。
- 关键调用 pcall(sml.get_ctrl_pd_list, controller_id) 失败，导致无法获取物理盘列表。
- 缺少类似华为卡的 register firmware info success 成功日志。
单卡正常、双卡异常：
- 单独使用任一张RAID卡功能正常，说明适配本身是有效的。
- 混插时才暴露问题，表明存在资源竞争或驱动干扰。

根本原因分析

结合知识库信息和日志线索，问题根源如下：

1. SML层未正确区分多厂商驱动上下文

在OpenUBMC架构中，SML (Storage Management Library) 是屏蔽不同厂商RAID SDK差异的中间层。
不同RAID卡需通过不同的SML插件（如 sml_lsi.so 用于博通，sml_histore.so 用于华为）来实现通信。
当两张卡同时存在时，若没有正确的驱动隔离机制，可能导致：
- SML调用上下文混乱
- 协议处理函数（如I2C vs MCTP）被错误复用
- 芯片访问句柄被覆盖或提前释放

日志中 "the chip access has been closed" 表明：对博通卡的I2C通道在初始化后被意外关闭，极可能因华为卡使用MCTP协议过程中影响了共享资源或调度逻辑。

2. Controller ID 复用导致对象注册冲突

controller init obj.Id = 0, object_id = 1  --> 华为卡
controller init obj.Id = 0, object_id = 2  --> 博通卡

两个RAID卡控制器均以 obj.Id = 0 初始化，说明控制器实例未做全局唯一标识。
若底层SML或任务调度模块仍以 controller_id = 0 作为主键，则会出现：
- 后加载的卡覆盖前卡的注册信息
- Web UI 显示错乱（ID冲突导致跳转异常）

参考文档 [Search Result #2] 明确指出：“控制器加载与一般对象不同”，需确保 MCTP/I2C 链路注册独立且不冲突。

3. 协议资源未隔离（I2C vs MCTP）

RAID卡类型	通信协议	协议特点
华为 SP686C-M-16i 4G	MCTP over SMBus	需先建立MCTP链路，再注册节点
博通 9580-8i8e	I2C	直接通过I2C读写

若系统未对两种协议路径进行隔离管理，容易发生：
- I2C总线争抢
- MCTP注册干扰I2C设备存活状态
- 共享插件中的协议读写函数指针被错误替换

特别注意：华为卡依赖 mctp 注册成功后再轮询信息，而博通卡基于 i2c，若调度顺序不合理，会造成后加载的卡初始化失败。

4. `.sr` 文件打包或加载顺序问题

用户将适配好的博通 .sr 文件打包更新，但未说明是否清除了缓存或重置了设备树状态。
若旧的驱动状态未清除，可能导致新驱动加载异常。
.sr 包若未正确声明其依赖库（如 libsm_lsi.so），也可能导致运行时符号缺失。

文档 [Search Result #6] 提到：新增RAID卡适配需关注“卸载后ID不一致”问题，说明动态加载机制存在状态残留风险。

解决方案建议

1. 确保南向驱动标准化与隔离

推荐方案：基于 openUBMC 南向驱动规范实现驱动解耦

实施步骤：

按厂商划分CSR配置文件
- 为华为卡创建 csr/broadcom/... 和 csr/huawei/... 独立目录
- 避免共用同一套SML初始化参数
确保SML驱动插件正确加载
```
/opt/bmc/lib64/libsm_lsi.so        # 博通专用
/opt/bmc/lib64/libsm_histore.so    # 华为专用
```
- 检查 .sr 包内是否包含对应so库
- 启动时确认 LD_LIBRARY_PATH 正确加载
启用多控制器独立任务调度
- 修改 controller_object.lua，确保每个 controller_id 具备唯一任务上下文
- 增加 debug log 输出每张卡使用的 SML 库名、协议类型

2. 修复Controller ID冲突问题

修改建议（伪代码）：

-- 在 controller init 阶段绑定唯一 controller_index
function Controller:init(obj)
    self.Id = assign_unique_controller_id()  -- 全局递增或基于PCIe BDF生成
    self.typeId = obj.TypeId
    self.refChip = obj.RefChip
    log:notice("Initializing controller %d, TypeId=%d, Chip=%s", self.Id, self.typeId, self.refChip)
end

避免所有卡共用 controller_id=0
建议根据 PCIe Slot 或 Chip UID 生成唯一 ID

3. 强化协议链路管理

措施：

先等待MCTP链路就绪再注册华为卡

if is_huawei_card then
    wait_for_mctp_ready()
    register_controller_to_mctp()
end

独立初始化I2C访问上下文
- 为博通卡设置专用I2C通道超时与重试机制
- 防止MCTP操作干扰I2C总线稳定性

添加协议隔离检查

log:notice("Controller %d uses protocol: %s", id, get_protocol_by_type(typeId))

4. 修改SML代理调用逻辑避免超时误判

当前代码存在缺陷：

if ret == common_def.SML_ERR_MCTP_TIME_OUT and
   method.misc:test_controller_vendor(self.typeId, common_def.VENDER_HUAWEI)

仅对华为卡做MCTP超时重试，忽略博通卡I2C超时处理

修正建议：

if ret == common_def.SML_ERR_I2C_TIME_OUT or ret == common_def.SML_ERR_MCTP_TIME_OUT then
    self.timeout_times = self.timeout_times + 1
    if self.timeout_times >= MAX_RETRY_TIMES then
        log:warning("Max retry exceeded, restarting controller %d", self.Id)
        self:register() -- 重新注册
        self.timeout_times = 0
    end
end

调试建议与验证方法

步骤	操作	目的
1	`lsmod	grep i2c`和`dmesg
2	`find /opt/bmc/lib64 -name "sm.so"`	确认所需SML库存在
3	`cat /var/log/app.log \| grep -E "add_controller_to_sml	register_controller_to_sml"`
4	`objdump -T libsm_lsi.so \| grep get_ctrl_pd_list`	验证符号存在性
5	使用 Redfish 或 CLI 查询 `/redfish/v1/Systems/1/Storage/*`	验证设备树输出是否一致

结论

当前多厂商RAID卡混插时信息错乱的根本原因是：

SML驱动未实现多厂商上下文隔离 + Controller ID复用 + 协议资源竞争导致博通卡I2C访问被异常终止

来源	关键结论
[Search Result #2] `storage组件设计`	SML需封装不同厂商SDK；MCTP卡需先建链再注册
[Search Result #5] `RAID南向部件驱动设计`	应按厂商组织CSR配置，避免混用
[Doc Chunk 4]	ret:4357 表示 `add_controller_to_sml()` 失败，主因为so库缺失
KG `Broadcom 9560 16i RAID Card` → `openUBMC`	社区版缺SML组件会导致信息获取失败，需引入高可用组件
