BMC如何使用SMC接口与MCU通信

[GuJ]

问题描述

1.BMC可以SMC接口与MCU通信吗？MCU端如何配置？BMC做smc通信时做主还是从，还是主发从收等？

2.尝试过将MCU的I2C总线配置为从模式，I2C地址设置为0x60。在BMC端使用i2cdetect -a 3去扫描MCU的时候，在扫描到0x60的地址时，I2C总线SLC和SDA会被拉低，之后无法恢复高电平。扫描地址0x60之前的地址波形都是正常的

环境信息

• 操作系统：Ubuntu 24.04

• 软件版本：[OpenUBMC2603

• 硬件配置：

重现步骤

1. [第一步]

2. [第二步]

3. [第三步]

期望结果

BMC可以和MCU通讯，比如MCU可以接收BMC发来的报文，例如上下电命令。

实际结果

实现I2C总线出现挂死现象。

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

分析结论

[详细总结您对此问题的分析结论]

[huangzhiyu]

没理解你的问题。你的硬件拓扑是什么样的？

[GuJ]

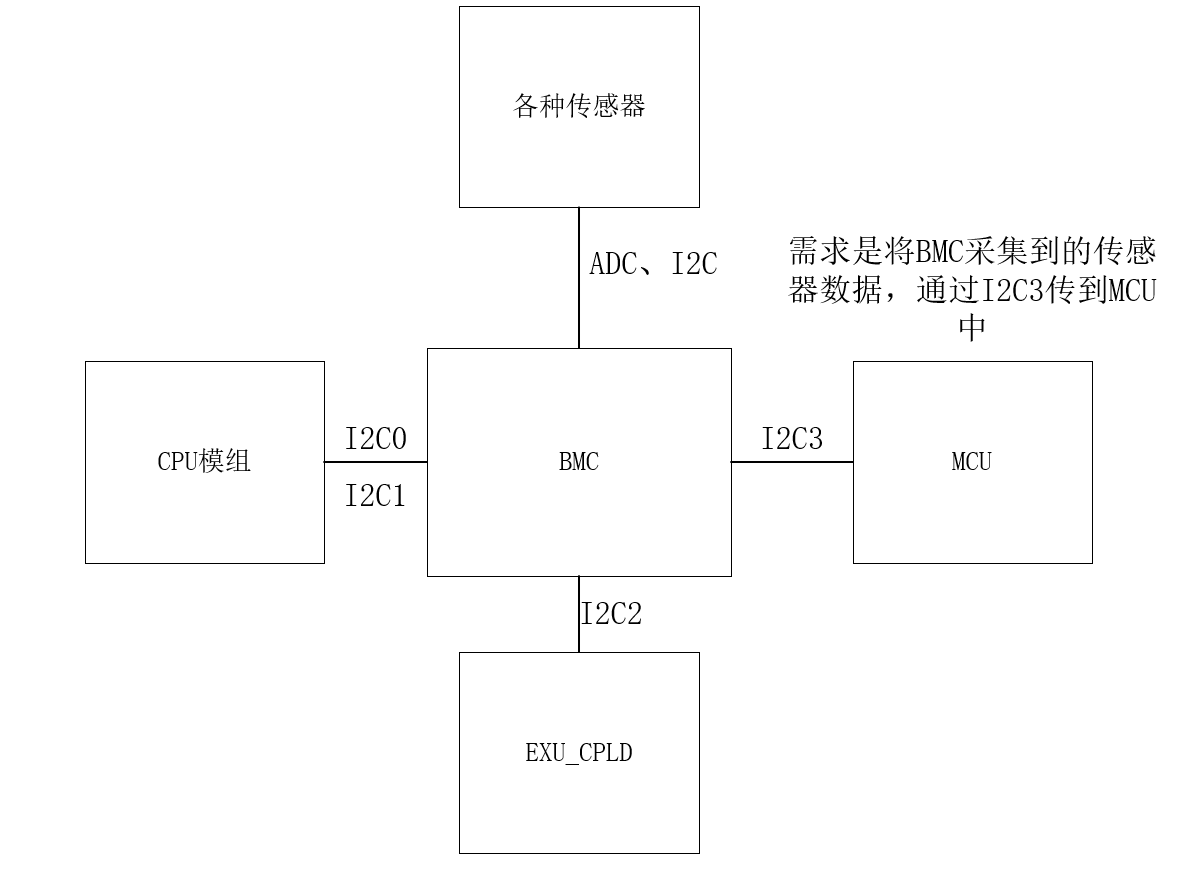

硬件拓扑如下，

[huangzhiyu]

1. BMC固定做主
2. 使用smc与mcu通信，是BMC通过cpld转发到MCU吗
3. 看拓扑，BMC是能发数据的，能不能解释看链路和MCU的处理逻辑
