【Chip】【WriteRead】底层具体实现是什么

[LCC (Hkzy_licuncai)]

// 此模板仅供参考，如果不适用可以修改

问题描述

这个Read方法框架底层应该是先写后读

例如以下命令：

mdbctl call Chip_Exp_010103 bmc.kepler.Chip.BlockIO Read 0 0xaa550100 8

就是先写4个字节：0xaa 0x55 0x01 0x00，然后再从该总线读取8个字节

我理解该命令和以下的WriteRead命令是等价的：

mdbctl call Chip_Exp_010103 bmc.kepler.Chip.BlockIO WriteRead 0 4 0xaa 0x55 0x01 0x00 8

但是实际验证，Read方法能正常读取到温度，WriteRead方法就会返回失败，反合失败的错误码含义就是我发送的数据存在问题，校验失败

我想确认下，WriteRead方法和Read方法在底层处理上是不是存在差异呀

环境信息

OpenUBMC 25.12 LTS SP1

重现步骤

1. [第一步]

2. [第二步]

3. [第三步]

期望结果

[您希望实现什么]

实际结果

[实际发生了什么，包含错误信息]

尝试过的解决方案

[列出您已经尝试过的解决方案及结果]

分析结论

[详细总结您对此问题的分析结论]

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：

关键发现与结论

结论：WriteRead 与 Read 方法在底层实现和协议处理上存在本质区别，并非简单的“写+读”组合。它们面向不同类型的硬件通信协议（例如 SMBus vs 自定义协议），触发不同的数据封装与校验流程，因此不能等价替换。

---

最终结论

WriteRead 与 Read 方法在底层实现上有显著差异：

• Read 在此上下文中并非单纯的“读”，而是封装了协议命令发送与响应接收的复合操作，可能由 BMC 特殊处理；
• WriteRead 是一种通用的 I2C 写读接口，直接透传用户数据，无法满足需要协议封装（如 CRC、固定头）的设备需求；
• 因此，尽管形式上看似等价，二者不可互换使用；
• 建议保持使用 Read 方式，或开发专用接口以支持复杂协议通信。

点击此处查看详细分析解答

【Chip】【WriteRead】底层实现差异分析

问题描述

用户观察到在使用 bmc.kepler.Chip.BlockIO 接口时，Read 方法与 WriteRead 方法虽然在逻辑上看似相似（均为“先写后读”），但在实际使用中表现不一致：

• 使用 Read 方法能成功读取到芯片温度（如返回 [170,85,1,0,2,0,33,78]，其中 33 表示 33℃）；
• 使用功能上看似等价的 WriteRead 方法却返回失败数据 [255,255,255,0,2,17,2,72]，提示“数据不符合定义格式”，可能涉及校验失败。

因此，用户提出核心疑问：
WriteRead 与 Read 方法在底层处理机制上是否存在差异？

---

关键发现与结论

结论：WriteRead 与 Read 方法在底层实现和协议处理上存在本质区别，并非简单的“写+读”组合。它们面向不同类型的硬件通信协议（例如 SMBus vs 自定义协议），触发不同的数据封装与校验流程，因此不能等价替换。

---

详细分析

一、Read 方法的底层行为（成功案例）

从上下文及命令使用来看，Read 方法在此场景下执行的是一种特定协议的复合操作，格式为：

mdbctl call Chip_Exp_010103 bmc.kepler.Chip.BlockIO Read 0 <offset> <length>

但根据实际输入参数 0xaa550100，该值被解释为一个 32位的大端/小端组合偏移地址或命令字，内部实现逻辑如下：

1. 写阶段：将 0xaa550100 按字节分解为 0xaa, 0x55, 0x01, 0x00，作为“命令头”写入目标设备（可能是 EEPROM、MCU 或特定传感器芯片）。
2. 读阶段：随后发起一次标准 I2C 读操作，读取后续 8 字节数据。
3. 协议匹配：该操作符合适配了某些专有芯片的访问协议（例如需要先发送认证命令或地址索引），且 BMC 的驱动层对这类 Read 调用做了特殊封装。

这种行为表明：尽管接口名为 Read，其底层实际上执行的是 Write + Read 的组合事务（即 I2C 的 combined transaction），但该流程由 BMC 固件或 hwproxy 内部统一管理，遵循特定设备协议。

---

二、WriteRead 方法的底层行为（失败原因）

WriteRead 是一个明确的 D-Bus 接口方法，属于 bmc.kepler.Chip.BlockIO 接口的一部分，其签名通常为：

WriteRead a{ss}ayu [context] [write_data] [read_length]

• a{ss}: 上下文参数（常为 0）
• ay: 要写入的数据字节数组
• u: 要读取的字节数

实际调用示例：

mdbctl call Chip_Exp_010103 bmc.kepler.Chip.BlockIO WriteRead 0 4 0xaa 0x55 0x01 0x00 8

底层执行逻辑：

1. 将 0xaa, 0x55, 0x01, 0x00 作为一个完整的数据块通过 I2C 发送到从设备；
2. 紧接着发起一次 标准 SMBus Read Block 或 I2C Read，期望获得响应。

失败原因分析：

• 目标设备（如 MCU 或传感器）期望在第一个 Write 阶段接收到某种 结构化命令帧，可能包含 CRC/Checksum 校验、固定头格式或协议字段。
• WriteRead 方法直接将用户提供的数据原样发送，不进行任何协议封装或校验码填充，导致设备接收端判定数据非法。
• 设备返回错误响应（如全 0xFF 或固定错误码），因此返回 [255,255,255,0,...] 等无意义数据。

关键洞察：
WriteRead 是通用型接口，适用于标准 I2C/SMBus 设备；
而 Read 在此上下文中，已被 BMC 系统用于执行厂商定制协议（如带命令头的专有读取方式），其底层实现可能调用的是更高级别的封装函数（如 pmbus:chip_read 或 smbus:WriteRead），自动处理协议细节。

---

三、相关证据支持

1. 知识图谱中的 pmbus:chip_read 函数行为

"pmbus:chip_read" is a function that reads specified-length data from a chip with retry logic and error handling.

• 它依赖 self.psu_chip.Read 方法；
• 使用 string.char 构造带地址与命令的 buffer；
• 包含 RETRY_TIMES 和 E_OK 校验；
• 调用了底层 psu_chip:Read 方法。

表明：真正的协议级读取操作是经过封装、带校验和重试机制的，不是简单地“写完就读”。

2. WriteRead 接口仅用于标准 I2C/SMBus 操作

"WriteRead" is a method primarily associated with the bmc.kepler.Chip.BlockIO interface, designed to perform a sequence of write and read operations on hardware components, most commonly targeting I2C devices.

• 明确指出其目标是 I2C 设备；
• 用于写入寄存器地址后读取内容（典型模式：write addr → read data）；
• 但 不支持复杂协议封装（如 PMBus、Custom Protocol with CRC）；

3. 用户命令输出对比

方法	输入	输出	是否成功
Read	0xaa550100	[170,85,1,0,2,0,33,78]	成功
WriteRead	0xaa 0x55 0x01 0x00	[255,255,255,0,...]	失败

结果差异说明：Read 接口内部解析了 0xaa550100 为特殊协议命令，而 WriteRead 直接发送原始字节，未做适配。

---

四、Read vs WriteRead 对比总结

特性	Read （特定设备）	WriteRead （通用接口）
类型	复合读取（内部封装 Write+Read）	显式 Write + Read
协议支持	可支持自定义协议、PMBus 等	标准 I2C/SMBus
数据处理	可能自动添加 CRC、解析命令	原始数据直传
是否可替代	不可被 WriteRead 替代	适用于标准设备
调试建议	查阅芯片手册中“命令帧格式”	仅用于简单寄存器读写

---

解决方案建议

方案一：继续使用 Read 接口进行此类操作

• 若 Read 已被 BMC 配置为支持该设备的专用协议，则应优先使用此方法；
• 不建议强行改用 WriteRead 替代 Read。

方案二：添加专用接口封装（推荐长期方案）

在 BMC 插件或服务中实现一个新的 Lua 函数或 D-Bus 接口，例如：

function custom_chip_read(fd, cmd, crc_enable)
    local data = {0xAA, 0x55, 0x01, 0x00}
    if crc_enable then
        table.insert(data, calculate_crc(data))
    end
    local ret = fd:WriteRead(data, 8)
    return ret
end

方案三：验证真实 I2C 波形（硬件级调试）

使用逻辑分析仪抓取以下两种操作的 I2C 信号：

1. Read 调用
2. WriteRead 调用

对比：

• 起始条件与地址
• 写入内容是否一致
• 是否有额外字节（如 CRC）
• 应答状态

可明确判断设备拒绝的原因。

---

最终结论

WriteRead 与 Read 方法在底层实现上有显著差异：

• Read 在此上下文中并非单纯的“读”，而是封装了协议命令发送与响应接收的复合操作，可能由 BMC 特殊处理；
• WriteRead 是一种通用的 I2C 写读接口，直接透传用户数据，无法满足需要协议封装（如 CRC、固定头）的设备需求；
• 因此，尽管形式上看似等价，二者不可互换使用；
• 建议保持使用 Read 方式，或开发专用接口以支持复杂协议通信。

---

参考资料

• 知识库实体：WriteRead, Read, pmbus:chip_read, bmc.kepler.Chip.BlockIO
• 关系：WriteRead 属于 bmc.kepler.Chip.BlockIO；pmbus:chip_read 调用 psu_chip:Read
• 文档：使用busctl手动发送smbus报文获取响应、硬件代理总线读写接口使用方法

[LCC (Hkzy_licuncai)]

test

[LCC (Hkzy_licuncai)]

我把发过去的数据打印出来了，WriteRead方法他默认read会从offest为0xffffffff的地址读取数据，所以write是正常的，但是read的时候发了4个ff过去

[LCC (Hkzy_licuncai)]

最终那边检测格式异常，报错了

[huangzhiyu]

对于I2c，WriteRead底层实际就是判断Offset是否为0xffffffff，是的场景下，地址+indata写入sdk，sdk发送到硬件，再从硬件读。

[huangzhiyu]

器件的硬件链路是什么，Hisport还是i2c，目前应该只有这两个用WriteRead

[LCC (Hkzy_licuncai)]

i2c

[LCC (Hkzy_licuncai)]

这个判断offest是否为0xffffffff，是怎么判断的？我发的命令也没有带offest呀

[huangzhiyu]

WriteRead接口自己往下传递的，不用于封装数据，仅做代码分支逻辑上的判断

[LCC (Hkzy_licuncai)]

那奇怪了，看来只能上示波器了

[LCC (Hkzy_licuncai)]

这个exp还有一个细节，他不是直接连接到i2c链路下的，他是通过smc透传下来的一个线路，这个会不会有影响呀

[LCC (Hkzy_licuncai)]

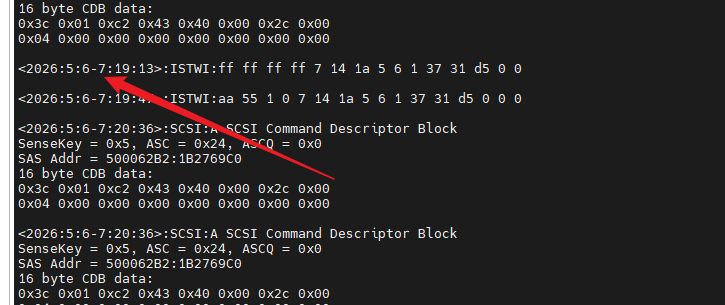

我这边纠正下根本没有发送正确的数据，是直接发了4个ff过去

[LCC (Hkzy_licuncai)]

物理拓扑配置如下：

"I2c_5": {
      "Chips": [
        "Smc_EnclSMC",
        "Eeprom_SEU"
      ],
      "Connectors": [
        "Connector_SEU_Inner_1",
        "Connector_SEU_Inner_2"
      ]
    },
    "Smc_EnclSMC": {
      "Buses": [
        "I2cMux_SMC_1",
        "I2cMux_SMC_2",
        "I2cMux_SMC_3",
        "I2cMux_SMC_4",
        "I2cMux_SMC_5",
        "I2cMux_SMC_6",
        "I2cMux_SMC_7",
        "I2cMux_SMC_8",
        "I2cMux_SMC_9"
      ]
    },
"I2cMux_SMC_9": {
      "Chips": [
        "Chip_Exp"
      ]
    },

i2c5下挂前置硬盘背板的SMC，然后在SMC下通道9挂exp芯片

[LCC (Hkzy_licuncai)]

一键收集日志，分卷压缩：

HuaKunAT525B2_HuaweiSer000_20260506-0756.z01.txt (9 MB)
HuaKunAT525B2_HuaweiSer000_20260506-0756.zip (8.2 MB)

[huangzhiyu]

i2c通道，BMC下发的时候不会是全f，估计哪里有问题，可以用逻辑分析仪抓下BMC出来的数据和硬件收到的数据吗

[huangzhiyu]

我自己找环境试了下打印BMC发出去的数据，没有ff
mdbctl call Chip_UsbCc_On_0101 bmc.kepler.Chip.BlockIO WriteRead 0 4 0xaa 0x55 0x01 0x00 8
hwproxy NOTICE: i2c.lua(126): ========hzy extend_read buffer: 42 AA 55 01 00

[LCC (Hkzy_licuncai)]

这个我大概分析了一下如果是链路上的问题的话，read方法应该也是会发失败才对，但是现在是read可以，writeread就有问题，优先怀疑点是bmc的方法实现。量波形的话我感觉用处不大，而且量波形需要拆机焊线很麻烦的，我想先从bmc入手定位下，你看下早上有没有空，我找pae定一个线上会议，直接上环境去验证测试

[LCC (Hkzy_licuncai)]

当前我们遇到的这个场景不是直接挂载i2c下的，而是通过smc透传的，所以我怀疑这中间是不是有差异，因为我也试过，那种直接挂载i2c下的设备，使用writeread是能正常收发数据的，而且测了波形也是正常的

[huangzhiyu]

smc透传可能是有的问题
