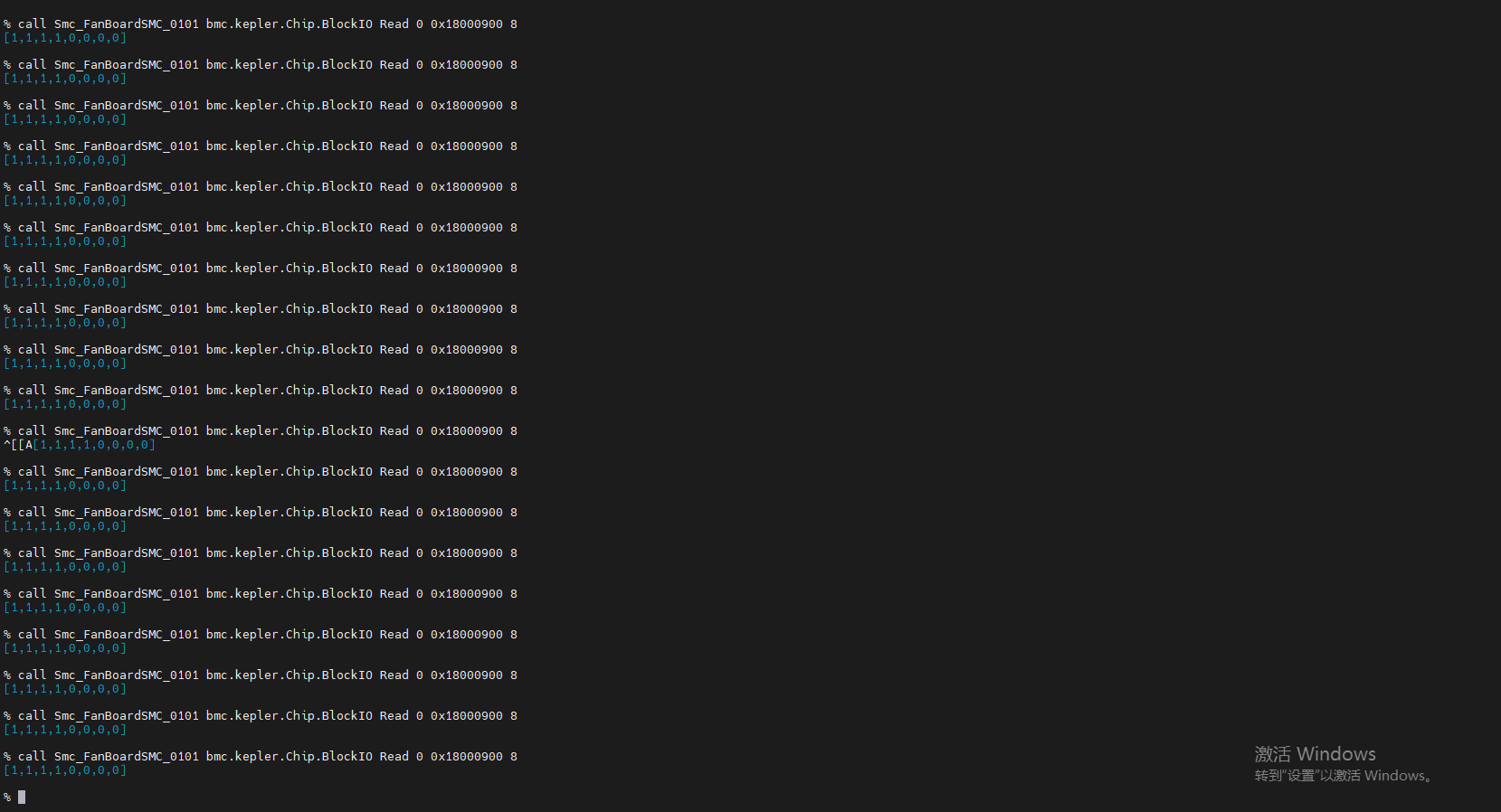

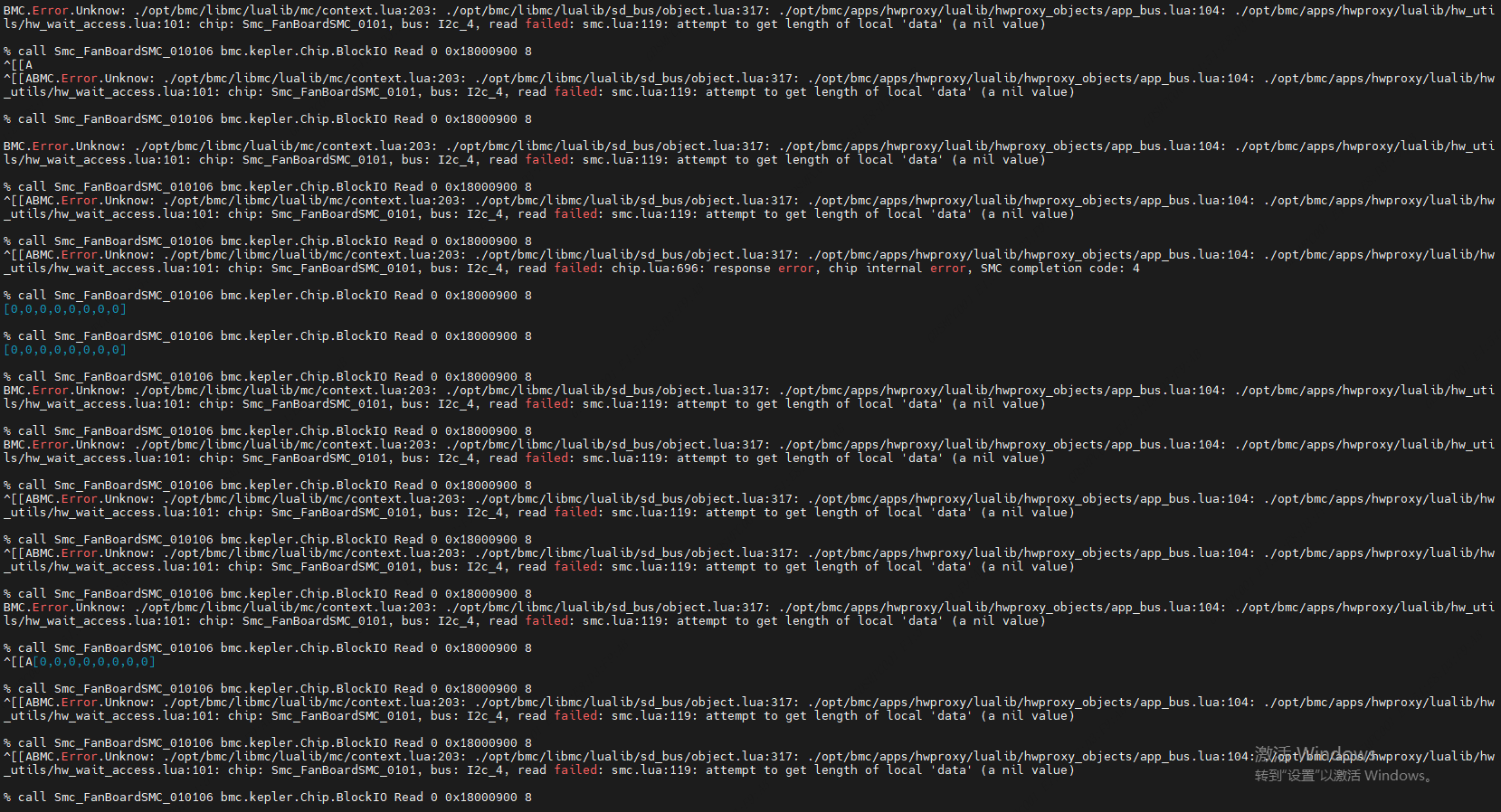

目前使用smc命令字过程中发现经常发生两种报错：attempt to get length of local ‘data‘(a nil value)以及response error,chip internal error,SMC completion code: 4，偶尔可以正常返回值，截图如下：

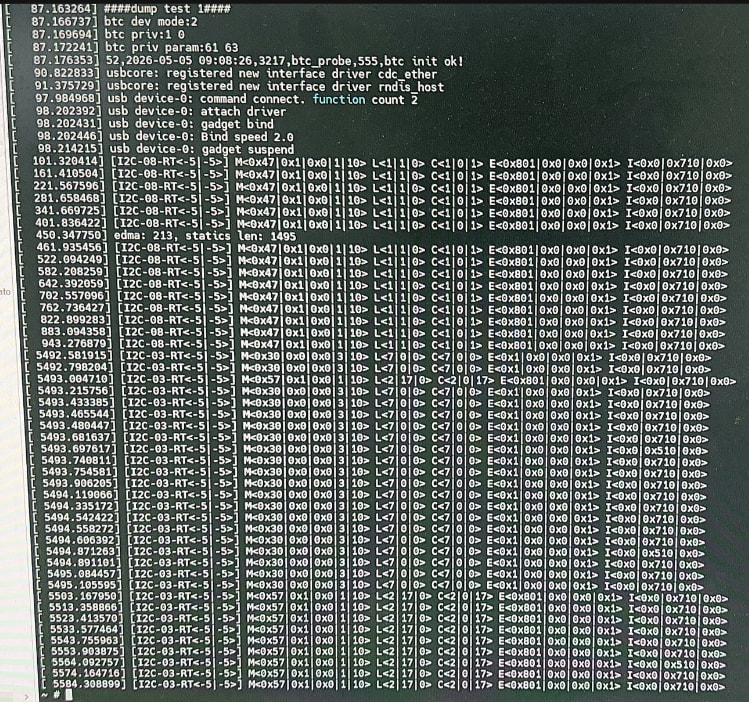

其他机器上简单测试无该情况：
该问题是否与csr配置有关？目前csr基本参照已有的其他风扇板csr配置，如何解决这个问题？
答案内容由AI生成，仅供参考：
总结与建议
| 项目 | 内容 |
|---|---|
| 问题本质 | SMC→CPLD 通信不稳定，导致偶发读取失败 |
| 主因判断 | CPLD 固件版本过旧，不完全支持当前 SMC 命令 |
| 与 CSR 关系 | 无关。CSR 只影响静态配置，不影响运行时稳定性 |
| 推荐解决步骤 | 1. 升级 CPLD 固件 2. 验证寄存器地址有效性 3. 检查 I²C 物理层信号 |
最终建议：
优先联系硬件团队确认该机型应有的 标准 CPLDVersion，并执行升级。
若升级后问题消失，则确认为 固件兼容性问题。
点击此处查看详细分析解答
问题分析与解决：CPLD访问返回值异常及SMC通信故障
问题描述
在使用 Smc_FanBoardSMC_010106 执行 SMC 命令读取 CPLD 数据时，出现以下三种情况交替发生：
- 正常返回：成功读取到数据
[0,0,0,0,0,0,0,0] - 错误类型1：
attempt to get length of local 'data' (a nil value) - 错误类型2：
response error, chip internal error, SMC completion code: 4
该问题具有偶发性与不稳定性，而在其他设备上相同操作表现正常，表明为特定设备的硬件或固件兼容性问题。
错误原因分析
1. 错误类型分析
attempt to get length of local 'data' (a nil value)
- 源自
smc.lua:119，说明在尝试获取返回数据长度时，data变量为nil。 - 根本原因是：BMC 未从目标芯片（Smc_FanBoardSMC_0101）成功接收到有效响应数据。
- 通常对应 I²C 总线通信失败或 SMC 控制器无响应。
response error, chip internal error, SMC completion code: 4
- 表示 SMC 命令已送达，但目标芯片内部处理失败。
- 根据知识库，“SMC completion code: 4” 通常指代 芯片返回硬件内部错误，可能原因包括：
- 芯片固件不支持当前命令（opcode not supported）
- 芯片未正确初始化或处于异常状态
- CPLD 固件版本过旧或存在 bug
相关证据：
- 实体
Smc_FanBoardSMC_0101被明确标记为：“通信失败，I²C Read 失败”- 关系
OpCode Not Supported → Smc_FanBoardSMC_010103显示该类芯片存在“不支持的操作码”问题
2. 硬件层级分析：SMC + I²C + CPLD 通信路径
graph LR
BMC -->|I2C_4 Bus| SMC(Smc_FanBoardSMC_0101)
SMC --> CPLD[CPLD (Complex Programmable Logic Device)]
- 所有 SMC 命令通过 I2C_4 总线 发往
Smc_FanBoardSMC_0101芯片。 - 该 SMC 芯片作为中介，将命令转发给 CPLD。
- 若通信不稳定，可能是以下任一环节异常：
- I²C 总线物理层信号问题（干扰、上拉电阻异常）
- SMC 芯片初始化失败或版本不兼容
- CPLD 固件版本过低或配置错误
- SMC 命令不被 CPLD 支持
Smc_FanBoardSMC_0101明确指出：“硬件芯片，位于 I2C 总线 4 上，在传感器读取期间无法正常响应。”
3. 是否与 CSR 配置有关？
目前无证据表明此问题与 CSR 配置直接相关。
原因如下：
- CSR（Chip Support Repository）是描述硬件接口的元数据配置文件，用于 BMC 构建访问路径。
- 它定义了：
- chip 名称（如
Smc_FanBoardSMC_0101） - I²C 地址、总线号
- AddrWidth / OffsetWidth
- 支持的命令和读写属性（RW）
- chip 名称（如
- 但 CSR 不参与运行时通信逻辑，仅用于生成访问代码。
若 CSR 配置错误，会导致：
- 对象创建失败（如 devmon 无法加载 chip）
- 固定报错，而非交替性的成功与失败
4. 根本原因定位
结合知识图谱和报错日志，最可能的原因是：
CPLD 固件版本过旧或存在兼容性问题，导致对某些 SMC 命令响应不稳定。
支撑依据：
| 证据来源 | 内容 |
|---|---|
实体 CPLDVersion |
“CPLDVersion 指示 CPLD 固件版本，若过时会影响芯片通信。” |
关系 CPLDVersion → I2C_Smbus |
“I2C/SMBus 通信依赖于正确的 CPLDVersion，版本过旧导致通信失败。” |
实体 Pei_JC_a5vg0 |
曾指出 EXU CPLD v2.00 存在已知问题 |
| 报错日志 | SMC completion code: 4 通常出现在低版本 CPLD 不支持新命令时 |
解决方案建议
推荐做法一：检查并升级 CPLD 固件版本
步骤：
-
查询当前风扇板 CPLD 版本：
ipmcget -d v或查找 BP_CPLD / FAN_BOARD_CPLD 相关字段。
-
确认目标设备的 预期 CPLD 版本（参考正常工作的设备）。
-
若版本偏低（如 < 3.00），升级至推荐版本：
- 使用
.hpm或.vme固件包 - 通过 JTAG 或 I2C 接口升级（需确认支持方式）
- 注意：必须断电重启才能生效
- 使用
-
验证升级后是否解决通信问题。
推荐做法二：验证 SMC 命令与偏移地址兼容性
当前所用命令：
call Smc_FanBoardSMC_010106 bmc.kepler.Chip.BlockIO Read 0 0x18000900 8
- 命令目标地址为
0x18000900，是一个高地址空间。 - 可能超出旧版 CPLD 寄存器映射范围。
建议：
- 核对 CPLD 寄存器手册，确认
0x18000900是否为有效地址 - 尝试读取一个已知稳定的低地址（如版本寄存器）
- 比较访问结果是否仍存在失败
Call Smc_FanBoardSMC_010106用于读写保护状态，访问地址0x2d00
当前0x18000900地址远高于此，可能存在映射差异。
推荐做法三：硬件级排查 I²C 通信稳定性
即使 CSR 配置正确，仍可能出现物理层问题。
检查项：
| 项目 | 建议 |
|---|---|
| I2C 上拉电阻 | 确保 4.7kΩ 正常焊接，无虚焊 |
| 总线负载 | 检查 I2C_4 上挂载设备数量是否过多 |
| 信号完整性 | 用示波器抓取 CLK/SDA 波形，查看是否有毛刺或延时 |
| 电源稳定性 | 测量 SMC/CPLD 供电电压是否稳定（尤其在读写瞬间） |
V3硬件访问错误排查指南明确指出：“出现 i2c write/read fail 的原因为 slave 未发送 ACK 信号”
总结与建议
| 项目 | 内容 |
|---|---|
| 问题本质 | SMC→CPLD 通信不稳定，导致偶发读取失败 |
| 主因判断 | CPLD 固件版本过旧，不完全支持当前 SMC 命令 |
| 与 CSR 关系 | 无关。CSR 只影响静态配置，不影响运行时稳定性 |
| 推荐解决步骤 | 1. 升级 CPLD 固件 2. 验证寄存器地址有效性 3. 检查 I²C 物理层信号 |
优先联系硬件团队确认该机型应有的 标准 CPLDVersion，并执行升级。
若升级后问题消失，则确认为 固件兼容性问题。
如需进一步分析，请提供：
- 目标设备的
CPLDVersion - 正常设备的
CPLDVersion 0x18000900地址对应的寄存器功能定义
这两种报错基本是BMC从硬件获取数据超时，进一步确认问题原因和解决方法需要让对应器件硬件分析为什么响应数据不及时，或者发生错误。从BMC这边仅凭smc访问失败的报错无法进一步定位。
