root.sr中的Connector_EXU_1的疑问

[FrankLiu0007 (Fh__刘)]

摘抄了一段root.sr的内容

{
“FormatVersion”: “1.00”,
“DataVersion”: “1.00”,
“Unit”: {
“Type”: “Root”,
“Name”: “RootBoard”
},
“ManagementTopology”: {
“Anchor”: {
“Buses”: [
“I2c_1”,
…
“I2c_11”,
“Jtag_1”,
“JtagOverLocalBus_1”,
“Hisport_0”,
…
“Hisport_21”,
“Gpio_31”,
“Gpio_56”,
“Gpio_74”
]
},
“I2c_2”: {
“Connectors”: [
“Connector_EXU_1”
]
},
“Gpio_31”: {
“Chips”: [
“Chip_Gpio_31”
]
},
“Gpio_56”: {
“Chips”: [
“Chip_Gpio_56”
]
},
“Gpio_74”: {
“Chips”: [
“Chip_Gpio_74”
]
}
},
“Objects”: {
“I2c_1”: {
“Id”: 1
},
“I2c_2”: {
“Id”: 2
},
“Connector_EXU_1”: {
“Bom”: “14100513”,
“Slot”: 1,
“Position”: 1,
“Presence”: 1,
“Id”: “”,
“AuxId”: “”,
“Buses”: [
“I2c_1”,
…
“I2c_11”,
“Jtag_1”,
“JtagOverLocalBus_1”,
“Hisport_0”,
…
“Hisport_21”
],
“SystemId”: 1,
“ManagerId”: “1”,
“ChassisId”: “1”,
“SilkText”: “J6023”,
“IdentifyMode”: 3,
“Type”: “ExpandBoard”
},

想请教一下前辈，

“I2c_2”: {
“Connectors”: [
“Connector_EXU_1”
]
},

BMC的I2c_2 连接的是EXU的EEPROM还是说连接的是EXU的CPLD？ 假如采用下面这种非天池架构的，EXU应该就是主板吧

[livein2ndworld (smz)]

1.从这个代码看不出连的是eeprom还是cpld，这个得看i2c中chip的配置

  80     "I2c_2": {
  81       "Chips": [
  82         "Eeprom_EXU",
  83         "Chip_IPMB"
  84       ],
  85       "Connectors": [
  86         "Connector_PowerSupply_1",
  87         "Connector_PowerSupply_2"
  88       ]
  89     },

2.对，这种情况主板就是EXU

[ocy (wuzhou-ouchangyun)]

可以先看一下，下面三个文档，对Connector类是做什么的和硬件板卡自发现有一个概念，Connector只是一个逻辑上的概念，具体还是看其后面加载的是什么

CSR配置字典之Connector类 | 文档中心 | openUBMC

硬件自发现 | 文档中心 | openUBMC

硬件自发现FAQ | 文档中心 | openUBMC

[FrankLiu0007 (Fh__刘)]

1. 如果BMC I2C_2连到主板的CPLD上，是不是BMC要通过主板的CPLD进行获取主板上所有的硬件信息（风扇，温度，电压），这时的CSR文件在BMC固件中（用于硬件自发现加载）。
2. 如果BMC I2C_2连到主板的eeprom， 是不是这个eeprom要烧录进去csr文件，这个csr文件包含了主板上硬件架构的描述内容（硬件自发现加载）

[Pei_JC_a5vg0]

非天池架构不支持这种用法

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：
根据您提供的 root.sr 配置片段以及知识库中的信息，以下是针对您问题的详细解答。

1. BMC的 I2c_2 连接的是EXU的EEPROM还是CPLD？

结论：从 root.sr 的配置无法直接判断，需要查看 I2c_2 总线下的 Chips 配置才能确定。

• 原因分析：在 root.sr 文件的 ManagementTopology 部分，I2c_2 的配置仅指定了它连接到了 Connector_EXU_1。但这仅代表总线连接到了该连接器，并不意味着直接连接到了连接器上的某一个具体芯片（如EEPROM或CPLD）。
• 如何确定：根据社区开发者 livein2ndworld 的解答，要判断 I2c_2 连接的是哪个芯片，关键在于查看 I2c_2 的 Chips 属性列表。例如，一个更完整的配置可能如下所示：

  "I2c_2": {
    "Chips": [
      "Eeprom_EXU",   // 这表明I2c_2直接连接到了Eeprom_EXU芯片
      "Chip_IPMB"
    ],
    "Connectors": [
      "Connector_EXU_1",
      "Connector_PowerSupply_1",
      "Connector_PowerSupply_2"
    ]
  }


• 知识库佐证：知识库中的关系数据也证实了这一逻辑。Eeprom_EXU 确实被定义为连接在 I2c_2 总线上，用于与BMC进行数据交换。
  • Eeprom_EXU 的描述明确指出：“Eeprom_EXU is connected to the I2c_2 bus for data exchange with the BMC.”
  • 关系数据也指出：“Eeprom_EXU is connected to the I2c_2 bus…”
  • 因此，在典型的Tianchi架构中，I2c_2 确实连接到了 Eeprom_EXU。

2. 非天池架构下，EXU是否就是主板？

结论：是的，在非天池的模块化架构中，EXU（Expansion Unit，扩展单元）可视为整个主板。

• 解释：EXU 在Tianchi架构中是一个扩展板卡，但在其他模块化项目中，它被理解为一个更顶层的硬件容器。
• 知识库定义：EXU 的描述中提到：“EXU refers to an expansion board in an integrated system, which can be considered as the entire motherboard in modular projects.”
• 社区确认：社区用户 livein2ndworld 也对相关提问给出了肯定答复：“对，这种情况主板就是EXU”。

总结

1. I2c_2的连接目标：仅从您提供的 root.sr 片段无法判断。需要查看 I2c_2 配置中的 Chips 列表。根据典型配置，它很可能连接到了 Eeprom_EXU，而非CPLD。
2. EXU的角色：在非天池的模块化架构中，EXU 代表的就是主板。

点击此处查看详细分析解答

根据您提供的 root.sr 配置片段以及知识库中的信息，以下是针对您问题的详细解答。

1. BMC的 I2c_2 连接的是EXU的EEPROM还是CPLD？

结论：从 root.sr 的配置无法直接判断，需要查看 I2c_2 总线下的 Chips 配置才能确定。

• 原因分析：在 root.sr 文件的 ManagementTopology 部分，I2c_2 的配置仅指定了它连接到了 Connector_EXU_1。但这仅代表总线连接到了该连接器，并不意味着直接连接到了连接器上的某一个具体芯片（如EEPROM或CPLD）。
• 如何确定：根据社区开发者 livein2ndworld 的解答，要判断 I2c_2 连接的是哪个芯片，关键在于查看 I2c_2 的 Chips 属性列表。例如，一个更完整的配置可能如下所示：

  "I2c_2": {
    "Chips": [
      "Eeprom_EXU",   // 这表明I2c_2直接连接到了Eeprom_EXU芯片
      "Chip_IPMB"
    ],
    "Connectors": [
      "Connector_EXU_1",
      "Connector_PowerSupply_1",
      "Connector_PowerSupply_2"
    ]
  }


• 知识库佐证：知识库中的关系数据也证实了这一逻辑。Eeprom_EXU 确实被定义为连接在 I2c_2 总线上，用于与BMC进行数据交换。
  • Eeprom_EXU 的描述明确指出：“Eeprom_EXU is connected to the I2c_2 bus for data exchange with the BMC.”
  • 关系数据也指出：“Eeprom_EXU is connected to the I2c_2 bus…”
  • 因此，在典型的Tianchi架构中，I2c_2 确实连接到了 Eeprom_EXU。

2. 非天池架构下，EXU是否就是主板？

结论：是的，在非天池的模块化架构中，EXU（Expansion Unit，扩展单元）可视为整个主板。

• 解释：EXU 在Tianchi架构中是一个扩展板卡，但在其他模块化项目中，它被理解为一个更顶层的硬件容器。
• 知识库定义：EXU 的描述中提到：“EXU refers to an expansion board in an integrated system, which can be considered as the entire motherboard in modular projects.”
• 社区确认：社区用户 livein2ndworld 也对相关提问给出了肯定答复：“对，这种情况主板就是EXU”。

总结

1. I2c_2的连接目标：仅从您提供的 root.sr 片段无法判断。需要查看 I2c_2 配置中的 Chips 列表。根据典型配置，它很可能连接到了 Eeprom_EXU，而非CPLD。
2. EXU的角色：在非天池的模块化架构中，EXU 代表的就是主板。

[Nagasaki_Soyo (邓陈志)]

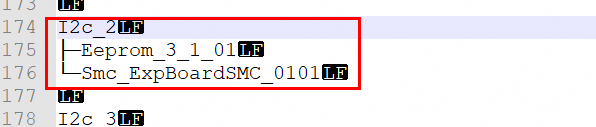

这里的I2c_2是访问的通道，具体通信还需要地址，地址是配在下挂的Chips中的。当前天池架构下 BMC和EXU的CPLD是通过SMC协议交互的，Smc_ExpBoardSMC对象可以看到Address配置的是96，所以与CPLD交互就是通过I2c_2去访问地址是96的寄存器；同理Eeprom对象可以看到Address配置的是174，所以读Eeprom就是通过I2c_2去访问地址是174的寄存器。具体的拓扑关系在一键收集里也会体现，在appDump/hwproxy/topology.txt里。

[livein2ndworld (smz)]

1.对
2.可以那么用，不过那种用法应该只能在天池架构上实施
