传感器读值不更新与告警阈值不显示

[ryan1989 (长江计算_张磊)]

问题描述

我当前再csr中新增了阈值型传感器来表示SW芯片的温度，在web上可看到传感器，但是读值一直为0，且配置的门限值也不显示；

代码片段

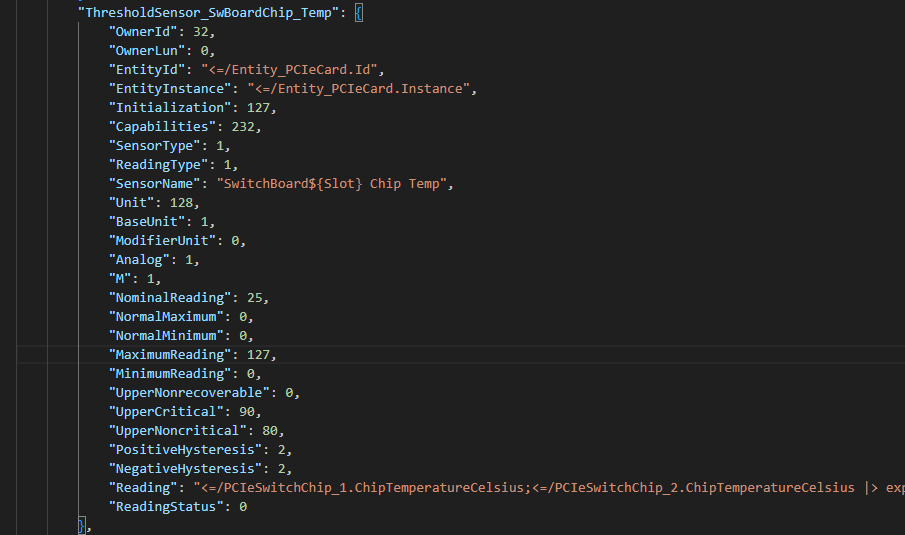

sr中传感器的定义代码:

其中的表达式如下：
“Reading”: “<=/PCIeSwitchChip_1.ChipTemperatureCelsius;<=/PCIeSwitchChip_2.ChipTemperatureCelsius |> expr($1 >= $2) ? $1 : $2)”,

mdb_interface中对于ChipTemperatureCelsius属性的定义中也加入了emitsChangedSignal：true

实际环境的对象属性

PCIeSwitchChip_1_010108 和PCIeSwitchChip_2_010108 能看到温度属性是有值的；

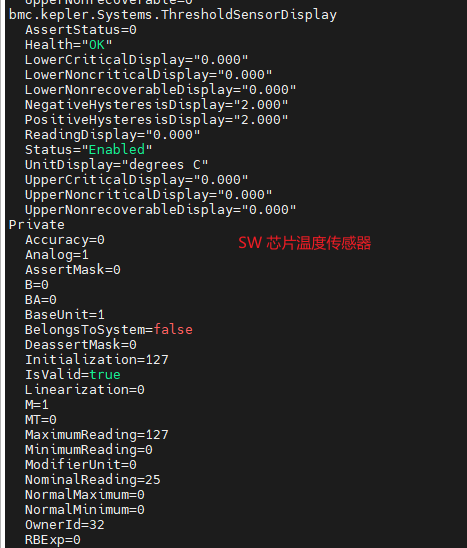

通过lsprop ThresholdSensor_SwBoardChip_Temp_010108 可看到轻微上限和严重上限值

具体问题

1. web侧门限值不显示的问题要怎样解决？
2. 传感器值不随着PCIeSwitchChip_1_010108 和PCIeSwitchChip_2_010108对象的ChipTemperatureCelsius属性值变化要怎样解决？

[ubmc_assistant (openUBMC_Assistant)]

答案内容由AI生成，仅供参考：
您好，根据您提供的问题描述和上下文信息，我为您分析这两个问题的可能原因及排查思路。

问题一：Web界面门限值不显示

根据提供的上下文信息，Web界面传感器的显示逻辑主要受以下几个属性控制：

1. ReadingStatus 属性：该属性表示传感器读值的有效性。如果ReadingStatus值非0（例如为1、2等），则表示读值异常或不可用，Web界面将不会显示该传感器的读值和相关门限。
2. Status 属性：该属性表示传感器是否被启用。如果Status为Disabled，则传感器数据不会在Web上显示。传感器的Status可能会因为其关联的Entity（实体）的Presence（在位状态）或PowerState（上电状态）为0而被自动禁用。

排查步骤建议：

1. 检查 ReadingStatus 的值：通过命令 lsprop ThresholdSensor_SwBoardChip_Temp_010108 查看 ReadingStatus 字段是否等于0。
   • 如果 ReadingStatus 不为0，说明传感器读值存在异常。需要进一步分析CSR配置中ReadingStatus属性的表达式，找出导致其非零的原因。
2. 检查传感器的 Status：在上述命令的输出中查看 bmc.kepler.Systems.ThresholdSensorDisplay 接口下的 Status 字段是否为 Enabled。
   • 如果 Status 为 Disabled，需要检查CSR配置中Capabilities属性的bit 7配置。
     • 如果Capabilities的bit 7配置为1（对应Capabilities值为232），表示传感器会受实体失效影响。当其关联的Entity的Presence或PowerState为0时，传感器状态会被设置为Disabled。
3. 检查门限属性的配置：确认ThresholdSensorDisplay接口下的 UpperCriticalDisplay, UpperNoncriticalDisplay, LowerCriticalDisplay 等门限显示属性是否配置了正确的表达式。如果这些表达式未正确关联数据源或表达式本身有误，也可能导致门限值显示为空。

问题二：传感器读值不随数据源变化

根据上下文，ThresholdSensor的Reading属性需要通过一个“同步机制”来感知其数据源（PCIeSwitchChip_1.ChipTemperatureCelsius）的变化。这个机制就是D-Bus的PropertiesChanged信号。

问题核心：您的阈值传感器未能成功订阅或响应其数据源发送的PropertiesChanged信号。

排查步骤建议：

1. 确认数据源信号发送：

   • 您提到已在mdb_interface中为ChipTemperatureCelsius属性配置了emitsChangedSignal: true。请再次确认这个配置是正确的，并且BMC服务已重新加载。
   • 使用工具（如busctl monitor）监听该属性的信号，模拟数据源变化，确认信号是否在数据源对象上成功发出。

2. 分析传感器同步日志：

   • 查看传感器同步日志文件（路径类似 AppDump/sensor/sync_property_trace.log），该文件记录了传感器属性的同步过程。查找与您的传感器 ThresholdSensor_SwBoardChip_Temp_010108 和 Reading 属性相关的日志条目。
   • 根据上下文[6]中的示例，正确的同步日志应包含类似以下内容，显示Reading属性的表达式和依赖的数据源值：

     ThresholdSensor ThresholdSensor_Adc0_1Sensor_0101 Reading: 223 ["expr($1 / 5)"]
         $1: bmc.kepler.complex_sensor ... bmc.demo.OpenUBMC.Reading Value [1115] ["1970-01-01 04:27:49"] ["fetch"]


   • 注意关键词：
     • ["fetch"]：表示传感器需要主动去读取数据源，而不是被信号驱动更新。如果Reading属性总是显示为0或不更新，日志中可能只有["fetch"]而没有["signal"]，这说明信号订阅机制可能失效，传感器只能通过轮询方式获取数据，而轮询可能存在时机问题。
     • 期望看到["signal"]关键词，这表示Reading属性是通过接收到的PropertiesChanged信号来更新的。

3. 检查同步表达式：

   • 您的表达式较为复杂，使用了三元运算符 expr($1 >= $2) ? $1 : $2)。请确保此语法在同步引擎中是被正确支持的，并且$1和$2能正确解析为PCIeSwitchChip_1.ChipTemperatureCelsius和PCIeSwitchChip_2.ChipTemperatureCelsius的值。
   • 错误的表达式语法或不正确的数据源路径引用都会导致同步失败，表现为读值不更新。
