基于2603开发的openUBMC版本
板卡连接是：基础板上接一个switch板，switch板上有12个pcie插槽，其中槽位1会接sp681网卡。
不接SP681的情况下，switch板的I2C链路正常：

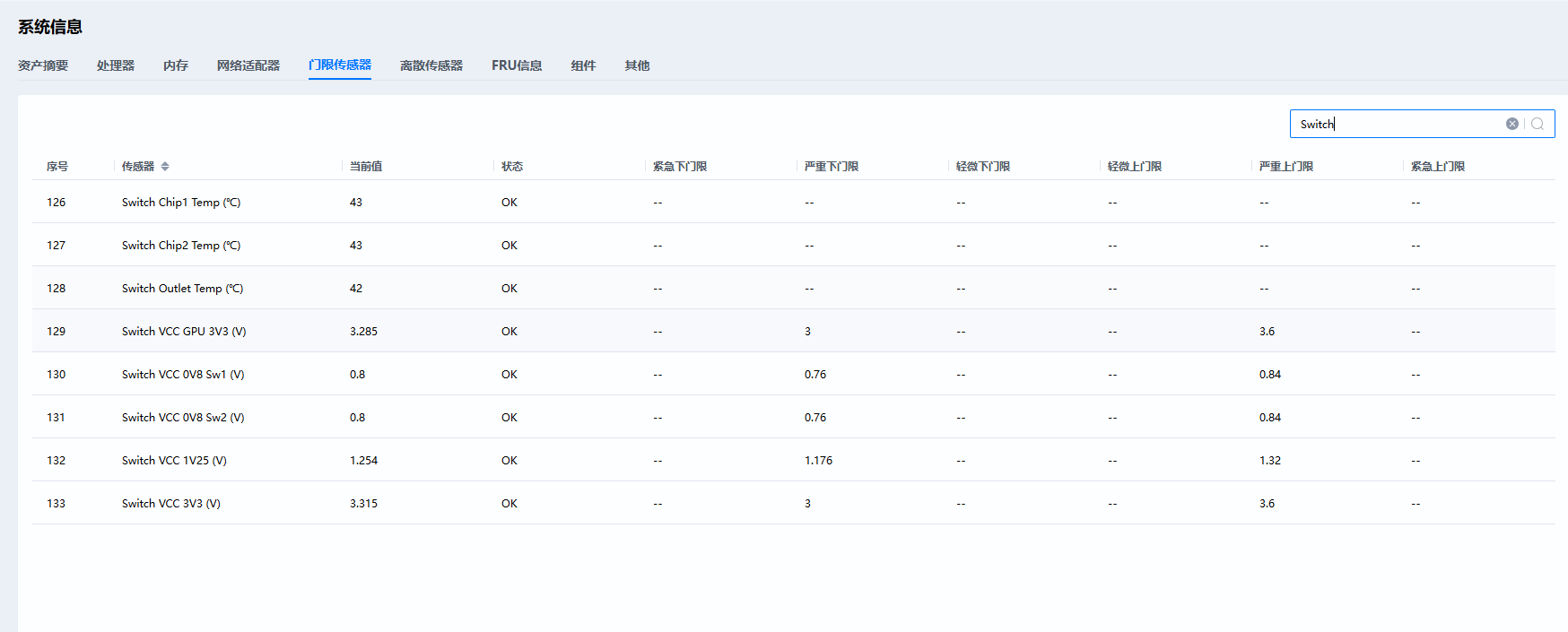

switch信息读值正常：

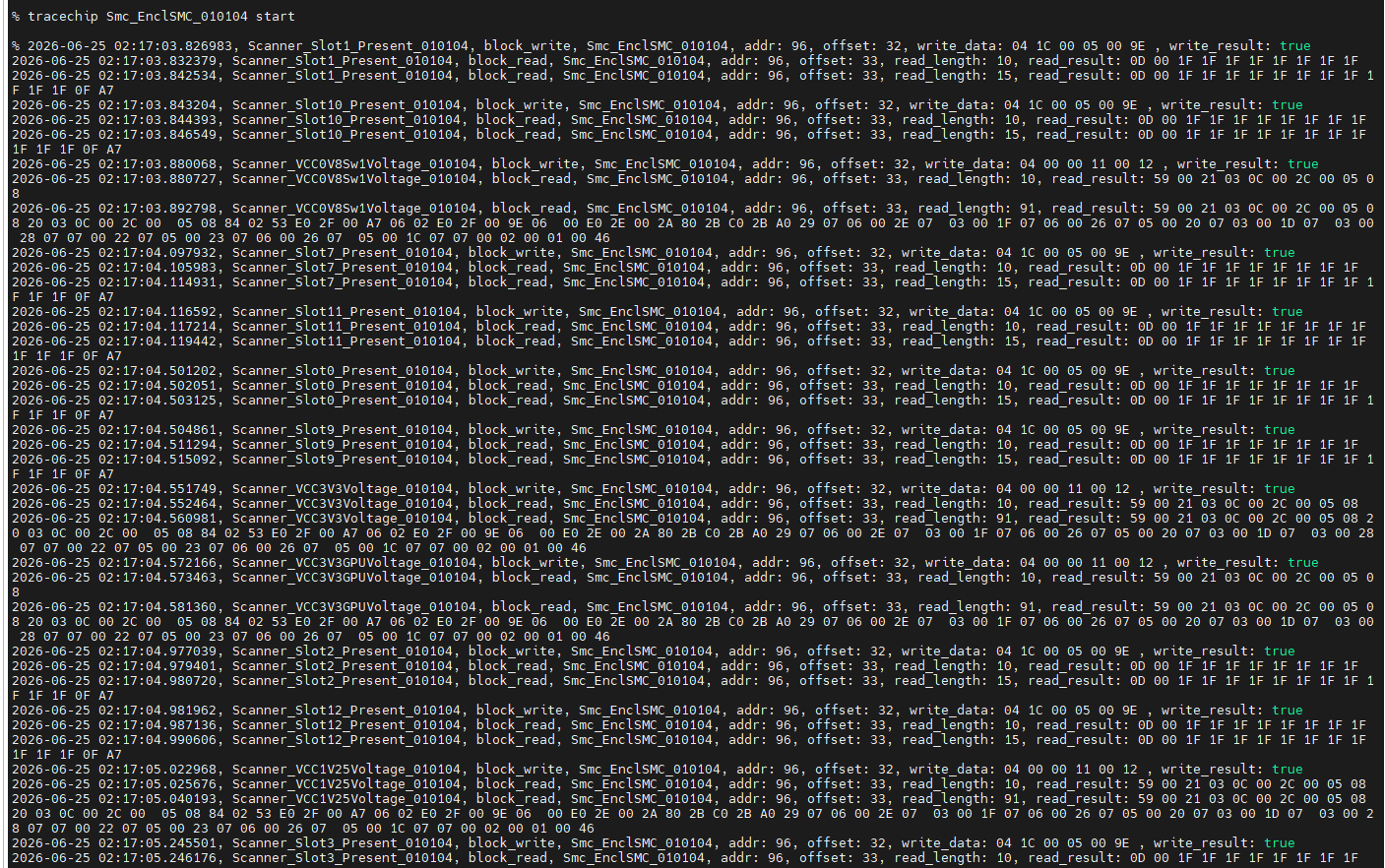

smc读写正常：
插上SP681网卡后，就频繁读写失败：

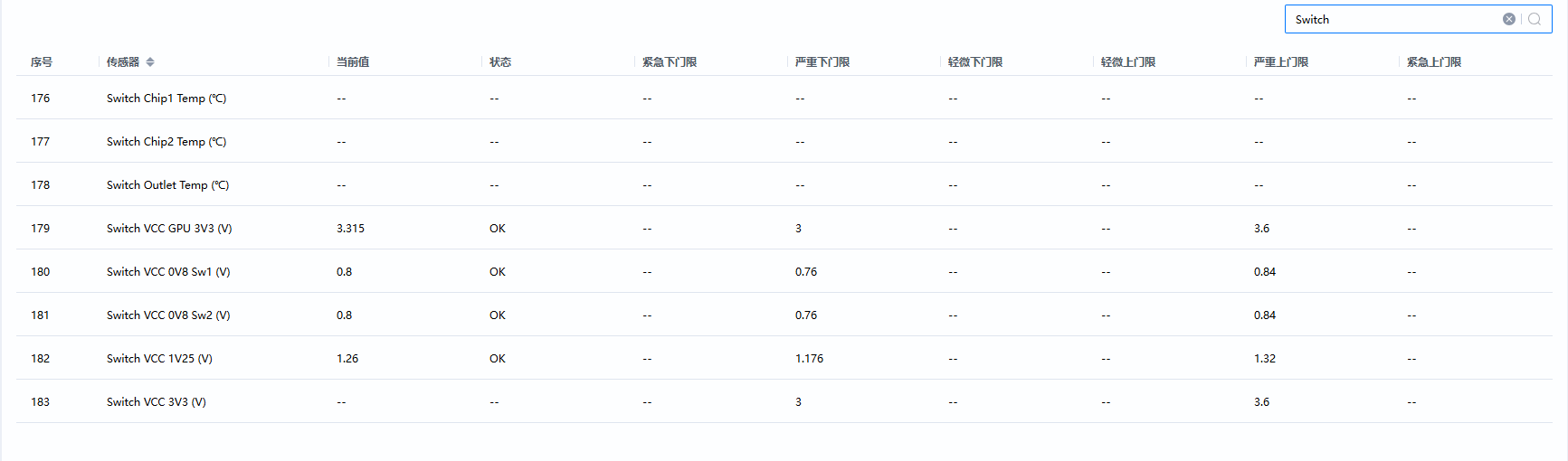

switch信息频繁获取不到：
smc报错：
接下来除了让硬件帮忙量信号，BMC这边还有什么深入定位的方法么？
答案内容由AI生成，仅供参考：
总结：BMC 侧优先排查清单
| 步骤 | 操作 | 参考来源 |
|---|---|---|
| 1 | 分析 dmesg、app.log，确认具体错误码（ret:5 等） | 文档块 8 |
| 2 | 核查 I2C 地址是否左移一位，SR 配置是否匹配 | 文档块 2 |
| 3 | 检查 Accessor/Chip 的 AddrWidth/OffsetWidth | 文档块 8 |
| 4 | 查看是否有多个服务并发访问该总线，尝试串行化并增加延迟 | 文档块 1 |
| 5 | 使用 hisportdetect 或 busctl 手动验证 I2C 通信 | 文档块 2、4 |
| 6 | 尝试降低 I2C 时钟或增加重试 | 经验方法 |
| 7 | 确认 SP681 网卡固件及 MCTP 兼容性 | 文档块 5、10 |
若以上方法仍无法定位，建议将完整日志与硬件原理图提交至 openUBMC 社区论坛（discuss.openubmc.cn），获取更专业的分析。
点击此处查看详细分析解答
根据您描述的问题（基于 openUBMC 2603 版本，基础板 + switch 板，槽位 1 插入 SP681 网卡后 I2C 链路频繁报错），结合提供的上下文，BMC 侧可以尝试以下深入定位方法：
1. 精确分析错误日志，定位具体错误码
-
检查
dmesg、app.log、sensor.log，重点关注 I2C 访问失败时的返回码。- 若出现
i2c write/read fail, ret: 5，表示 slave 未发送 ACK，通信失败（参考《V3硬件访问错误排查指南》）。 - 若出现
BMC.Error.Unknow或Bmc_Error_Unknown，表明系统无法分类错误，需进一步结合上下文分析。
- 若出现
-
查看 dmesg 中类似如下格式的日志：
I2C-08-RT<-5|-5> M<0x2e|0x0|0x0|3|10> ... E<0x1|0x0|0x0|0x1>这表示从器件未响应（参考文档块 1 中的论坛回复），可用逻辑分析仪抓取波形验证，但 BMC 侧可先对比插卡前后的日志差异。
2. 核查 I2C 地址与拓扑配置
-
7 位地址左移：确认 switch 板上各器件（如 SMC、温度传感器、EEPROM）的 I2C 地址在 BMC 配置中是否为 7 位地址左移一位 后的值（参考文档块 2）。若未正确左移，BMC 发送的地址与实际器件不匹配，导致无 ACK。
-
SR 文件配置：检查
SR（System Resource）或管理拓扑（ManagementTopology）中 I2C 总线的定义是否与实际硬件连接一致。例如I2c_8总线连接了SMC_ExpBoardSMC_0101、Eeprom_DemoEeprom_1等器件，需确保Bus、Address、Chip映射正确（参考知识图谱中I2c_8的描述）。 -
Accessor/Chip 属性：确认访问该 switch 板所用的
Chip（如 SMC、PCA9555 等）的AddrWidth和OffsetWidth配置正确。若配置错误，BMC 写入总线的数据格式会异常，导致器件无法解析（参考《V3硬件访问错误排查指南》）。
3. 检查 I2C 总线冲突与资源竞争
-
多服务并发访问：插入 SP681 网卡后，可能新增了某些服务（如 devmon、网络适配器驱动）同时访问 switch 板所在的 I2C 总线，导致总线冲突。可在配置中 将硬盘日志收集、传感器扫描等任务改为串行触发，并增加每次 I2C 交互后的等待时间（例如从 3ms 改为 5ms，参考文档块 1 的解决方案）。
-
查看 hwproxy 插件队列：确认是否有插件请求阻塞 I2C 总线。文档块 1 中曾提到“硬盘日志收集有多个硬盘由多个硬盘任务并行触发改为串行触发，减轻插件队列阻塞”。
4. 尝试软件调整与规避措施
-
增加重试机制：在读取 switch 板信息或 SMC 时，增加 3~5 次重试，每次间隔适当延时（如 50ms）。文档块 5 中 SP681 网卡 SN 跳变问题曾尝试加 5 次重试，虽仍读出错误数据，但可结合其他方法使用。
-
降低 I2C 时钟频率：若怀疑插入网卡后总线电容增加或信号质量下降，可尝试在驱动中降低 I2C 时钟频率（如从 400kHz 降为 100kHz），验证是否改善。
-
禁用无关的 MCTP 协议访问：参考文档块 10，QLE 网卡需打开 MCTP 使能，但若 SP681 网卡未正确支持 MCTP，其 MCTP 通信阻塞也可能影响同一 I2C 总线。可临时关闭不必要的 MCTP 会话，观察问题是否消失。
5. 利用 BMC 提供的诊断工具
-
使用
hisportdetect工具：扫描 I2C 总线，确认是否所有预期器件都能被正确枚举。若扫描不到，则可能是地址配置或硬件链路问题。 -
通过
busctl直接访问相关 DBus 对象：例如bmc.kepler.general_hardware下的接口，手动发送 I2C 读写命令，观察返回结果与错误信息。 -
模拟测试：在 QEMU 仿真环境中搭建相同的硬件拓扑（基础板+switch板+SP681虚拟设备），复现问题并进行软件调试（参考《openUBMC Qemu特性设计说明书》）。
6. 参考已知的 SP681 网卡相关问题
文档块 5 明确记录了 SP681 网卡在 BMC Reset 长稳测试中 SN 跳变，且加 5 次重试仍读出错误数据。这表明该网卡可能存在 固件缺陷或硬件链路设计问题，尤其在多卡插满时更易复现。建议：
- 检查 SP681 网卡固件版本，确认是否需要升级。
- 联系网卡厂商确认其 MCTP / I2C 协议实现是否与 openUBMC 兼容。
7. 结合硬件排查建议（补充但非替代）
虽然用户已提及“让硬件帮忙量信号”，但 BMC 侧可主动提供以下协助：
- 在问题复现时，通过 BMC 日志记录时间点，方便硬件用逻辑分析仪在对应时刻抓取 I2C 波形，对比成功与失败报文。
- 确认硬件上是否有 上拉电阻缺失、电平不匹配、或插卡导致总线电容超限 的情况。
总结：BMC 侧优先排查清单
| 步骤 | 操作 | 参考来源 |
|---|---|---|
| 1 | 分析 dmesg、app.log，确认具体错误码（ret:5 等） | 文档块 8 |
| 2 | 核查 I2C 地址是否左移一位，SR 配置是否匹配 | 文档块 2 |
| 3 | 检查 Accessor/Chip 的 AddrWidth/OffsetWidth | 文档块 8 |
| 4 | 查看是否有多个服务并发访问该总线，尝试串行化并增加延迟 | 文档块 1 |
| 5 | 使用 hisportdetect 或 busctl 手动验证 I2C 通信 | 文档块 2、4 |
| 6 | 尝试降低 I2C 时钟或增加重试 | 经验方法 |
| 7 | 确认 SP681 网卡固件及 MCTP 兼容性 | 文档块 5、10 |
若以上方法仍无法定位，建议将完整日志与硬件原理图提交至 openUBMC 社区论坛（discuss.openubmc.cn），获取更专业的分析。
completion code 4表明SMC在处理i2c请求时发生内部错误
SMC协议实现的I2c扩展 ，所有的i2c访问实际上都是BMC把i2c请求封装成SMC协议报文发给SMC，再由SMC去做处理
当前的情况是i2c请求传递给SMC后，SMC返回这个请求处理时发生内部错误（具体那种类型的错误，需要SMC的同事分析下），但是基于当前的场景，推测时链路异常之类的问题，导致请求发送失败。
具体的可以求助SMC的同事提供更明确的错误类型，或者更直接点测量下链路信号
你试下走vpd版本，大概率不报错，推测是设备树版本的这张卡少了什么东西导致的
2509版本也有这样的问题 当时应该走的是VPD
与框架同事确认，这个问题当前没有软件侧更好的排查方法了。建议参考楼上的解决方法，从SMC或硬件链路入手排查
也是在component_drivers里 component_drivers实现了bmc.dev.chip/bus的read接口。
南向驱动从底层的总线操作到上层的设备管理都实现。
在component_drivers中发现两个问题：

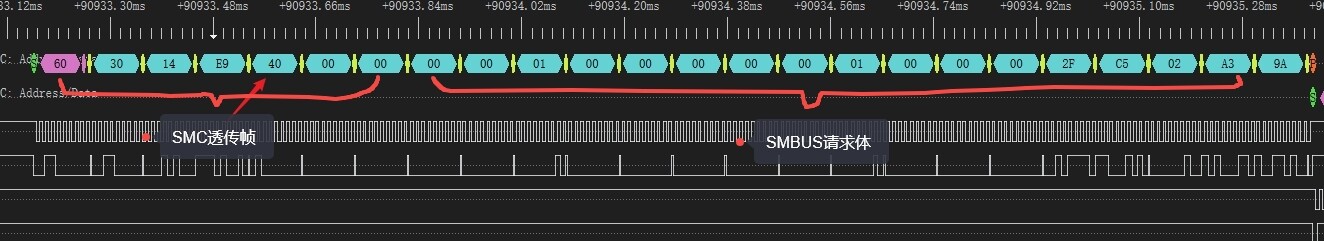

1.std_smbus.cpp中m_buffer_len的长度默认为64，如果csr中不配置的话，这会导致SMC固定从网卡回读64个Byte，如果实际网卡的返回体没有64Byte，就会导致时钟延展；
2.在drivers/internal/chip/chip_smc/smc.cpp中的forward_by_front_chip中，在 if (!is_smc) {}分支里，forward_write的入参buffer_offset来自于csr中配置的OffsetWidth，对SP681网卡来说就是0，这会导致smc收不到BMC想发给网卡的请求体。
你好，component_drivers的两个问题是否解决
目前完成问题确认 已反馈需求，社区应该在Q3解决问题
好的
@liujie_11 问下社区的Issue和MR链接有吗？
之前以为沟通确认问题之后以为华为内部会提。
这次的RM sig来不及了，下次rm sig之前我们提一下。
问题关闭跟踪
