ubriser上sp226d网卡告警

Hardware SIG
1

image1861×915 167 KB

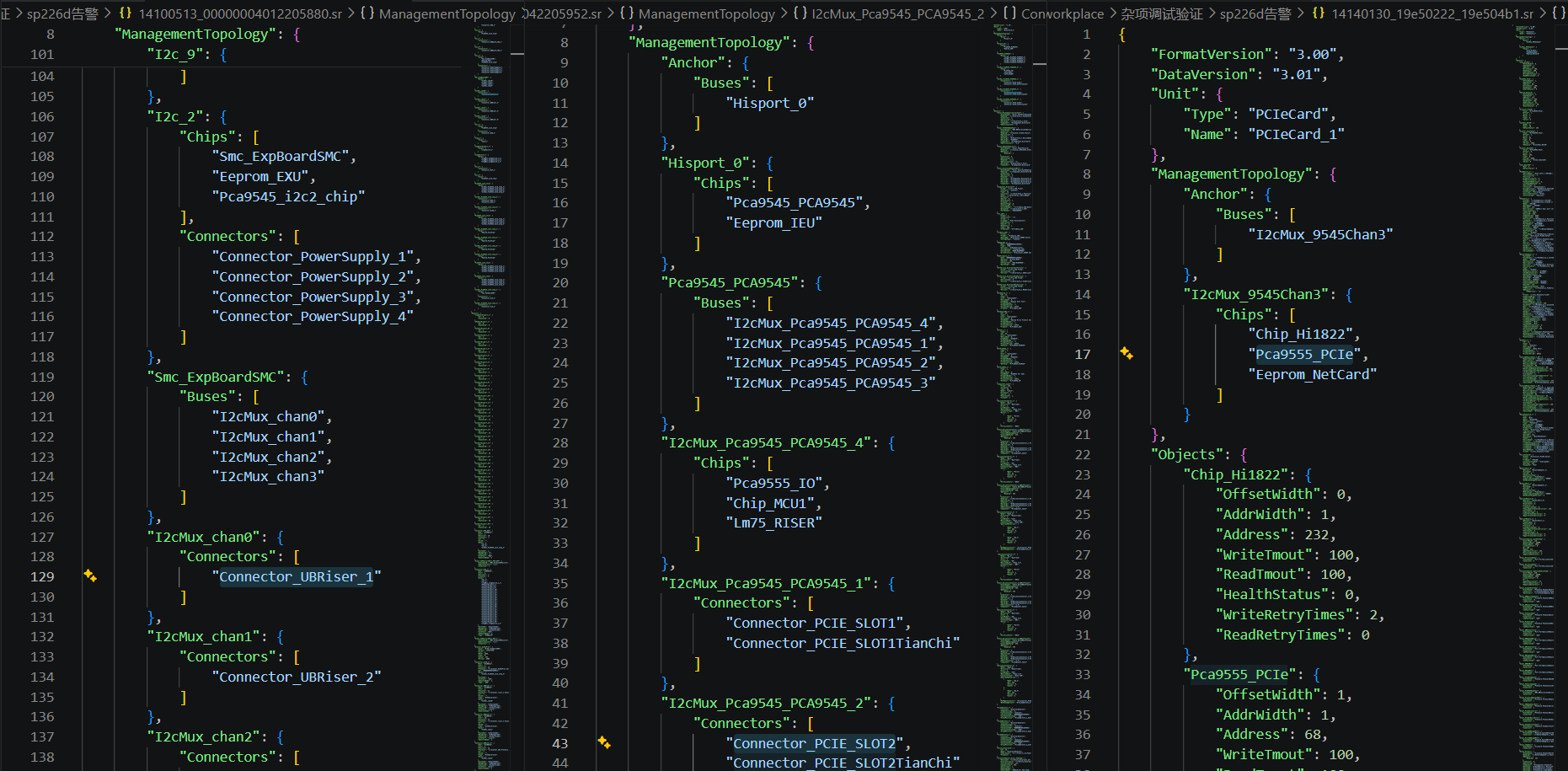

从左到右分别对应扩展板、ubriser和sp226d网卡的链路配置
扩展板的I2cMux_chan0下Connector_UBRiser_1对应ubriser
ubriser上Connector_PCIE_SLOT2对应网卡sp226d

现在出现两种告警分别为：
|0x08000041 |The PCIeRiser2 PCIe card 24 (SP226D) power failure.
|0x08000007 |Failed to obtain electronic label data of the PCIe card 24 (SP226D).

image333×245 4.67 KB

通过命令call Pca9555_PCIe_01011502 bmc.kepler.Chip.BlockIO Read 0 1 1会有报错
response error,chip internal error, SMC completion code: 4

有其他机器在sw板上插了四张sp226d网卡，但没有出现power failure报错，进行过替换网卡的操作，问题跟着槽位走。另一个电子标签报错是不管插在哪都会告警。请问是链路配置有问题吗？有没有办法进一步定位？

3

这个应该是之前未排查修改前的csr配置，之前Scanner_PowerGood的默认值配置错了，配置成了0，导致在扫描阶段默认值为0，参照这个pr排查修改一下，修改1822网卡PowerGood传感器的默认值-vpd-AtomGit

4

这张网卡的csr是在hi1823下的14140130_19e50222_19e504b1.sr，也可以参照1822进行修改吗？

另外这张网卡的电子标签报错问题从日志上来看，fru头部校验的时候预期是46 52 55 00但是实际上是46 52 55 FF，问题原因是网卡固件版本的原因吗？
