关于ShortPushButton和LongPushButton中的Offset

交流互助区
1

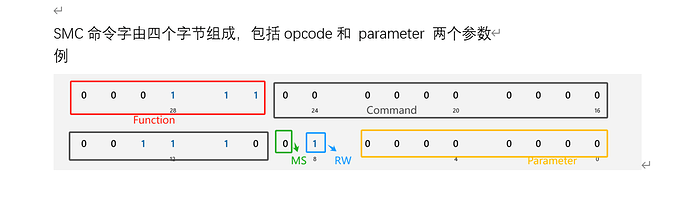

image1056×324 24.6 KB

如果offset中的值是指opcode和parameter，那么为什么shortbutton和longbutton的offset是一样的？
两个类的区别在于mask，这个mask在这里起到的是什么作用？

“Accessor_ShortPushButton”: {
“Chip”: “#/Smc_ExpBoardSMC”,
“Offset”: 134224384,
“Size”: 1,
“Mask”: 1,
“Type”: 0,
“Value”: 0
},
“Accessor_LongPushButton”: {
“Chip”: “#/Smc_ExpBoardSMC”,
“Offset”: 134224384,
“Size”: 1,
“Mask”: 2,
“Type”: 0,
“Value”: 0
},

2

mask不同，bit0 是short， bit1 是long
看配置是这样，详细的还得看smc命令字说明文档

3

两个offset为什么是一样的，根据SMC标准命令字，长按和短按中间有两个bit是不一样的，一个是2’b10一个是2’b01

4

因为他们出了数据不一样，其他都一样的。
数据中间第一个bit代表短按，第二个bit代表长按，对应mask就是 1 → 2b01 和 2 → 2b10

5

好的，明白了，感谢指导！

6

我还有个问题想请教，为什么我通过
mdbctl call Smc_ExpBoardSMC_0101 bmc.kepler.Chip.BitIO Write 0 0x8001a00 1 2 1 0x01
可以实现长按，
但是通过
mdbctl call Smc_ExpBoardSMC_0101 bmc.kepler.Chip.BitIO Write 0 0x8001a00 1 1 1 0x01
无法实现短按

7

总觉得你长按也有点问题，
mask是2(2b10)，data是0x01(2b01)，与之后就是0
你短按那个命令，mask是1(2b01)，data还是0x01(2b01)，与之后是1

所以你在长按的时候，应该传入的data要么是0x00(2b00)，要么是0x02(2b10)，也就是bit第二位要么是0要么是1
短按的话，看bit第一位，所以要么是0x00(2b00)，要么是0x01(2b01)

8

好的，我再看看
