关于SMC命令字的理解和疑问

[adellonzzy (百敖 周子彦)]

1. SMC命令字定义

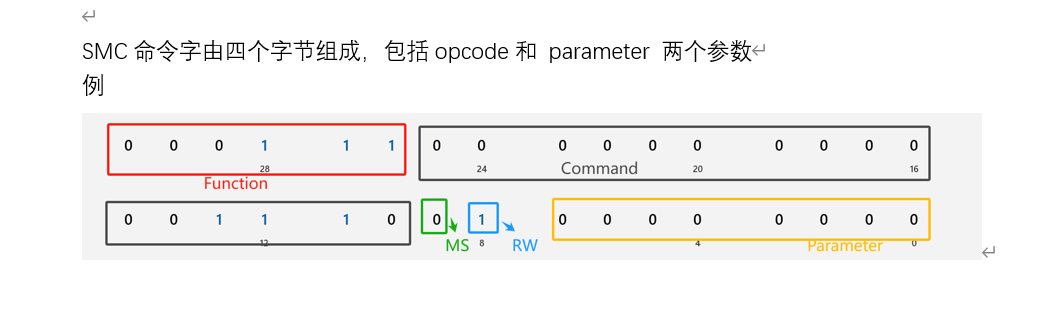

opcode也就是csr配置中的Offset，由Function，Command，MS，RW四个组成。

M就是multiple，表示多个读取；S是single，表示单个读取；RW很好理解，读和写
M=0，S=1
R=1，W=0

        "Accessor_ShortPushButton": {
            "Chip": "#/Smc_ExpBoardSMC",
            "Offset": 134224384,
            "Size": 1,
            "Mask": 1,
            "Type": 0,
            "Value": 0
        },
        "Accessor_LongPushButton": {
            "Chip": "#/Smc_ExpBoardSMC",
            "Offset": 134224384,
            "Size": 1,
            "Mask": 2,
            "Type": 0,
            "Value": 0
        },

2. SMC命令调试

例如：
短按 mdbctl call Smc_ExpBoardSMC_0101 bmc.kepler.Chip.BlockIO Write 0 0x8001a00 1 0x01
长按 mdbctl call Smc_ExpBoardSMC_0101 bmc.kepler.Chip.BitIO Write 0 0x8001a00 1 2 1 0x01
其实这里最好用BitIO的方法，和csr中的Type要对应起来，否则可能出现我在这篇帖子中遇到的问题 强制重启SMC命令定制 - 交流互助区 - openUBMC 论坛
Type = 0对应BitIO，1对应BlockIO。

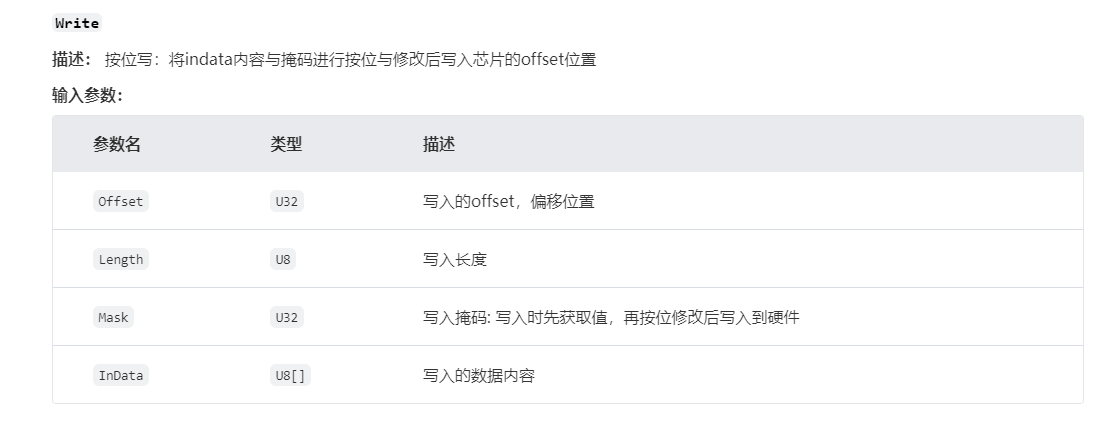

接口中使用的参数参考文档中BlockIO和BitIO的说明 简介 | 文档中心 | openUBMC

3.SMC命令字转换工具

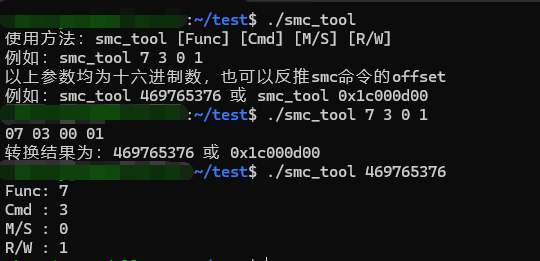

这边写了个简单的小工具，Linux环境中使用，压缩包里有工具和源码，有问题的话大家自己改一下。
smc_tool.zip (3.9 KB)

去算offset的时候后面的4个参数都是十六进制数，可以加上0x也可以不加。

4.疑问

1. 关于MS，这里的多个和单个是指什么？好像和read，write后面跟的读取/写入个数没关系
2. 读上下电状态在csr中的offset是469765888（0x1c000f00），算出来就是7 3 1 1。以前好像有看到个文章说MS和RW应该是对应起来的，要么0 1，要么1 0，不会有1 1的情况，并且在印象里v2中xml在这个命令字的注释上面好像写的也是7 3 0 1即0x1c000d00，但实际配置的offset却是0x1c000f00，请问这个是为什么呢？
3. BitIO write的参数问题，有一个写入长度Length，但是实际InData数组的第一个数据好像还得指定长度，后面的才是实际写入数据。这两个长度是重复了吗？还是我对第一个Length的理解不对？



[chenghaoyang]

1. SMC 协议中，Opcode 中的 MS 字段是一个控制位，用于区分读取模式。

• MS = 0：表示多个设备读取（Multiple Read），即一次读取操作会涉及多个设备或部件。
• MS = 1：表示单个设备读取（Single Read），即一次读取操作仅针对一个设备或部件。

2. InData数组的第一个数据是在使用busctl时代表数组的的数据长度，前面的Length代表实际要根据后面的数据写入多少位

[xiaoxinglxs]

SMC协议关于M/S定义

协议定义了位读，块读，位写、块写4种操作模式
位读：M/S=1;RW=1；Param=要读取的设备/对象序号; 返回单个对象的数据
块读：M/S=0;RW=1；Param=0；返回该命令所有数据
位写：M/S=1;RW=0；Param=要读取的设备/对象序号
块写：M/S=0;RW=0；Param=0
由于逻辑资源限制，当前逻辑只实现块读和块写操作，BMC的驱动层会将BMC下发的位操作转换为快操作

M/S的典型应用场景：
M： 按块读取，一次读取多个字节
S： 单个读写，一次读或写1个字节
典型应用场景：SMC读取命令MS=0，即推荐块读；SMC写入命令MS=1，即推荐位写。

[l00012320 (kunlun_luzhanghui)]

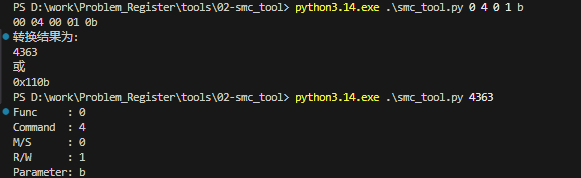

通过AI把你的工具转换成了Python脚本，就不限平台了

import sys

def main():
    if len(sys.argv) < 2 or len(sys.argv) > 6:
        print("使用方法：smc_tool [Func] [Cmd] [M/S] [R/W] [Parameter]")
        print("例如：smc_tool 7 3 0 1 0")
        print("以上参数均为十六进制数，也可以反推smc命令的offset")
        print("例如：smc_tool 469765376 或 smc_tool 0x1c000d00")
        print("位布局：Func(6位) | Command(16位) | MS(1位) | RW(1位) | Parameter(8位)")
        return -1

    if len(sys.argv) == 2:
        input_str = sys.argv[1]
        hex_num = int(input_str, 0)  # 自动识别进制

        print(f"Func     : {(hex_num >> 26) & 0b111111:x}")
        print(f"Command  : {(hex_num >> 10) & 0xffff:x}")
        print(f"M/S      : {(hex_num >> 9) & 0b1:x}")
        print(f"R/W      : {(hex_num >> 8) & 0b1:x}")
        print(f"Parameter: {hex_num & 0xff:x}")

    elif len(sys.argv) == 6:
        try:
            nums = [int(arg, 16) for arg in sys.argv[1:]]
            for num in nums:
                print(f"{num:02x} ", end="")

            result = (
                (nums[0] & 0b111111) << 26 |
                (nums[1] & 0xffff) << 10 |
                (nums[2] & 0b1) << 9 |
                (nums[3] & 0b1) << 8 |
                (nums[4] & 0xff)
            )
            print(f"\n转换结果为：\n{result} \n或 \n0x{result:x}")

        except ValueError:
            print("\n参数解析错误")
            return -1

    else:
        print("参数错误")
        return -1

if __name__ == "__main__":
    main()
